Abwasserhebeanlagen Muli-Serie

Produktvorteile

  • Anschlussfertig
  • Flexibler Anschluss durch unterschiedliche Zulaufhöhen
  • Optimaler Zugang zu Pumpen
  • Werkzeuglose Demontage der Pumpen
  • Angepasst auf minimales Türmaß 700 mm
  • Geringes Gewicht

Produktinformationen

  • Anwendungsbereiche
    • Waschküchen
    • Reihenduschanlagen
    • Kellerräume
  • Sammelbehälter aus Polyethylen
  • 2 Schmutzwassertauchpumpen
    • Schutzart IP 68
  • Schalt- und Warngerät
    • Schutzart IP 54
  • Gemäß ÖNORM EN 12050‑2

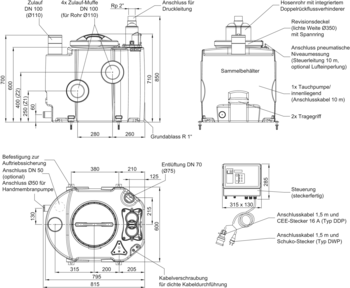

Maßzeichnung
TypMotorleistungKenndatenKorn-

größe
NutzvolumenGesamt-

volumen
GewichtArtikel-Nr.Merken
P1P2Strom-

aufnahme
Span-

nung
Dreh-

zahl
Zulauf-

höhe Z1
Zulauf-

höhe Z 2
Zulauf von oben
[kW][kW][A][V][U/min][mm][l][l][l][l][kg]
BildMuli-Mini DDP 1.10,70,551,340029004055100130195621206.00.01
BildMuli-Mini DDP 1.21,51,12,640029005055100130195711206.00.02
BildMuli-Mini DWP 1.10,80,553,623029004055100130195621206.00.03
BildMuli-Mini DWP 1.21,81,18,223029005055100130195721206.00.04

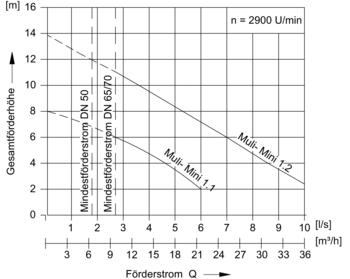

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
2 m4 m6 m8 m10 m12 mNormalMaximal
[m][l/s][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli-Mini DDP 1.12 – 76,04,52,754065
Muli-Mini DDP 1.22 – 1210,38,77,05,43,61,84065
Muli-Mini DWP 1.12 – 76,04,52,754065
Muli-Mini DWP 1.22 – 1210,38,77,05,43,61,84065

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12V DC
  • Stromaufnahme: 500 mA

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. >85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: Ø62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg

Lufteinperlung

Passend für
  • Muli-Star DDP
  • Muli-Mini
Beschreibung
  • Zur Nachrüstung bei Muli-Mini und Muli-Star DDP Abwasserhebeanlagen
  • Mit Kleinstkompessor und Anschlussmaterial
  • Zur Erhöhung der Betriebssicherheit
  • Bei Schwimmdeckenbildung (fetthaltiges Abwasser)
  • Gewicht: 1,9 kg

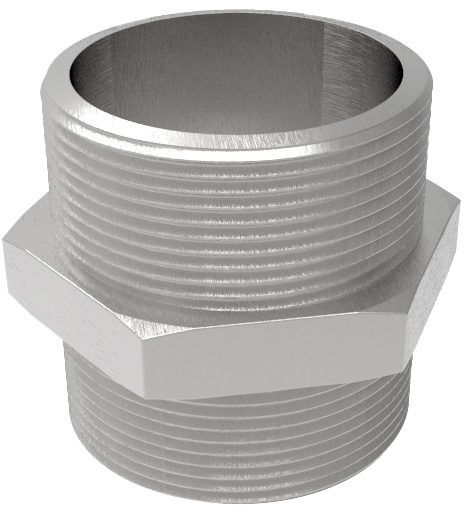

6-kt Doppelnippel 2" x 2"

Passend für
  • Muli-Mini
    • Druckleitung
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Für Übergang von IG 2" auf AG 2" der Druckleitung
  • Gewicht: 0,3 kg

Spezialbefestigungsstück DN 50

Passend für
  • Muli-Mini
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 50 (OD: 48 – 52 mm)
  • Zur Schallentkopplung
  • Gewicht: 3,8 kg

Spezialbefestigungsstück DN 50

Passend für
  • Muli-Mini
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 50 (OD: 57 – 61 mm)
  • Zur Schallentkopplung
  • Gewicht: 2,6 kg

Spezialbefestigungsstück DN 70

Passend für
  • Muli-Mini
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 70 (OD: 73 – 76 mm)
  • Zur Schallentkopplung
  • Gewicht: 2,3 kg

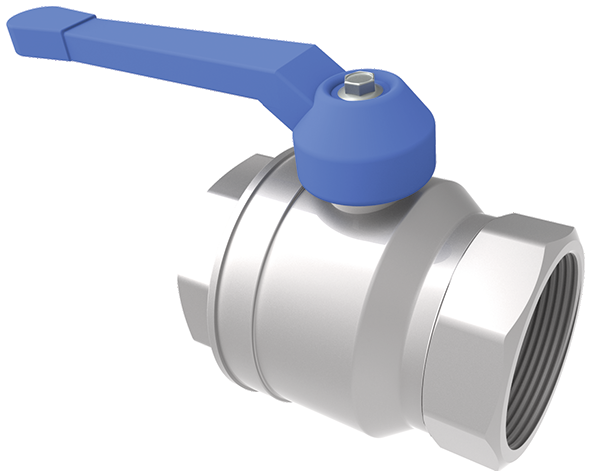

Kugelhahn 2"

Passend für
  • Muli- Mini
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung
  • Gewicht: 1,5 kg

Zulaufstutzen DN 50

Passend für
  • Kellerablauf Junior mit Rückstauverschluss
  • Kellerablauf DN 100
  • Sinkamat-K (Freiaufstellung)
  • LipuSmart-P
  • Muli-Mini
Beschreibung
  • Aus Kunststoff
  • Für seitliche Zulaufmöglichkeit
  • Zur bauseitigen Montage
  • Zulaufstutzen DN 50 (in Verbindung mit Handmembranpumpe)
  • Gewicht: 0,1 kg

Absperrschieber DN 50

Passend für
  • LipuMobil-P 0,8
  • Muli-Mini
Beschreibung
  • Aus PVC
  • DN 50
  • Mit Dichtring gemäß DIN 19538
  • Gewicht: 0,4 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg

Handmembranpumpe R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Wandbefestigung
  • Inkl. Schlauch
    • Lichte Weite: 48 mm
  • Inkl. Schlauchschellen
  • Saughöhe: max. 6 m
  • Förderhöhe: max. 10 m
  • Gewicht: 14,4 kg

Dreiwegehahn R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 3,3 kg

Absperrschieber R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 1 kg
