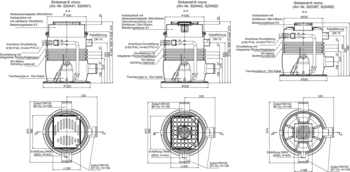

Abwasserhebeanlage Sinkamat-K mono
Produktvorteile
- Schnellkupplung zur werkzeuglosen Montage/Demontage der Pumpe
- Optional Abdichtung WU-Beton möglich
- Mehrere Anschlussmöglichkeiten vorhanden
- Aufsatzstück mit Rahmenmaß 360 x 300 mm (teleskopisch höhenverstellbar)
Produktinformationen
- Anwendungsbereiche
- Zur Unterflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene wie z.B. Keller-, Hobbyräume und Waschküchen
- Für häusliches fäkalienfreies Schmutzwasser aus Duschen, Waschtischen, etc.
- Gehäuse aus Polyethylen
- Nutzvolumen: 15 l
- Abdeckung für wählbare Oberfläche mit Geruchsverschluss
- Geprüft gemäß ÖNORM EN 12050‑2

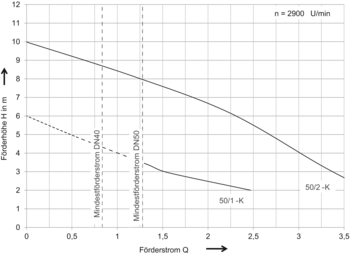

| Typ | Förderhöhe | Förderstrom Q bei Gesamtförderhöhe H | Fördermedien-Temperatur | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 m | 3 m | 4 m | 5 m | 6 m | 7 m | 8 m | 9 m | Normal | Maximal | ||
| [m] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [°C] | [°C] | |
| 50/1-K mono | 2 – 4,3 | 2,47 | 1,52 | 1,0 | 0,48 | 40 | 70 | ||||
| 50/2-K mono | 2 – 8,7 | 3,65 | 3,35 | 3,02 | 2,68 | 2,3 | 1,82 | 1,25 | 0,6 | 40 | 70 |
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
Schmierfett
Passend für
- Geruchsverschlussdichtung, für Dichtungen der Rückstauklappen, zur Montage von Abdeckplatten und Wendedeckel
620519: Muffe und Kleber
Passend für
- Druckleitungsset Ø 50 mm
Beschreibung
- Zur Herstellung einer Schraubverbindung
- Aus Kunststoff
620523: Doppelmuffe und Kleber
Passend für
- Druckleitungsset Ø 50 mm
Beschreibung
- Zur festen Verbindung zweier Schlauchenden
- Aus Kunststoff
0150.83.86: Kabel für GSM Modul
Passend für
- GSM - Modul
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg

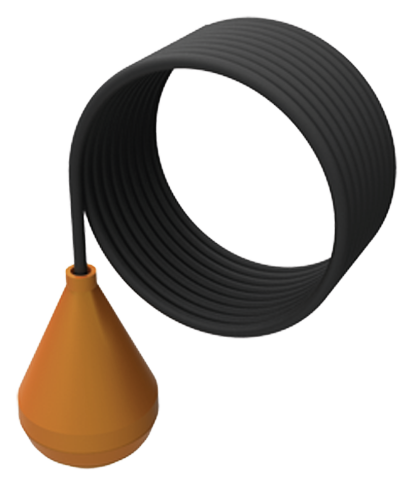

Kontaktgeber
Passend für
- Signalanalge 0150.26.73
- Für fäkalienfreies Abwasserwasser
- Tauchpumpen "Sat"
- Hochalarmschwimmer für MultiControl- Steuerungen
Beschreibung
- Für separate Signalanlage/potentialfreie Störmeldung Niveau
- Gehäuse aus Kunststoff, Werkstoff Polypropylen
- Anschlusskabel: 10 m
- Schutzart: IP 68/2 bar
- Schaltleistung: 5 A/250 V
- Schaltwinkel: 10°
- Gewicht: 0,5 kg

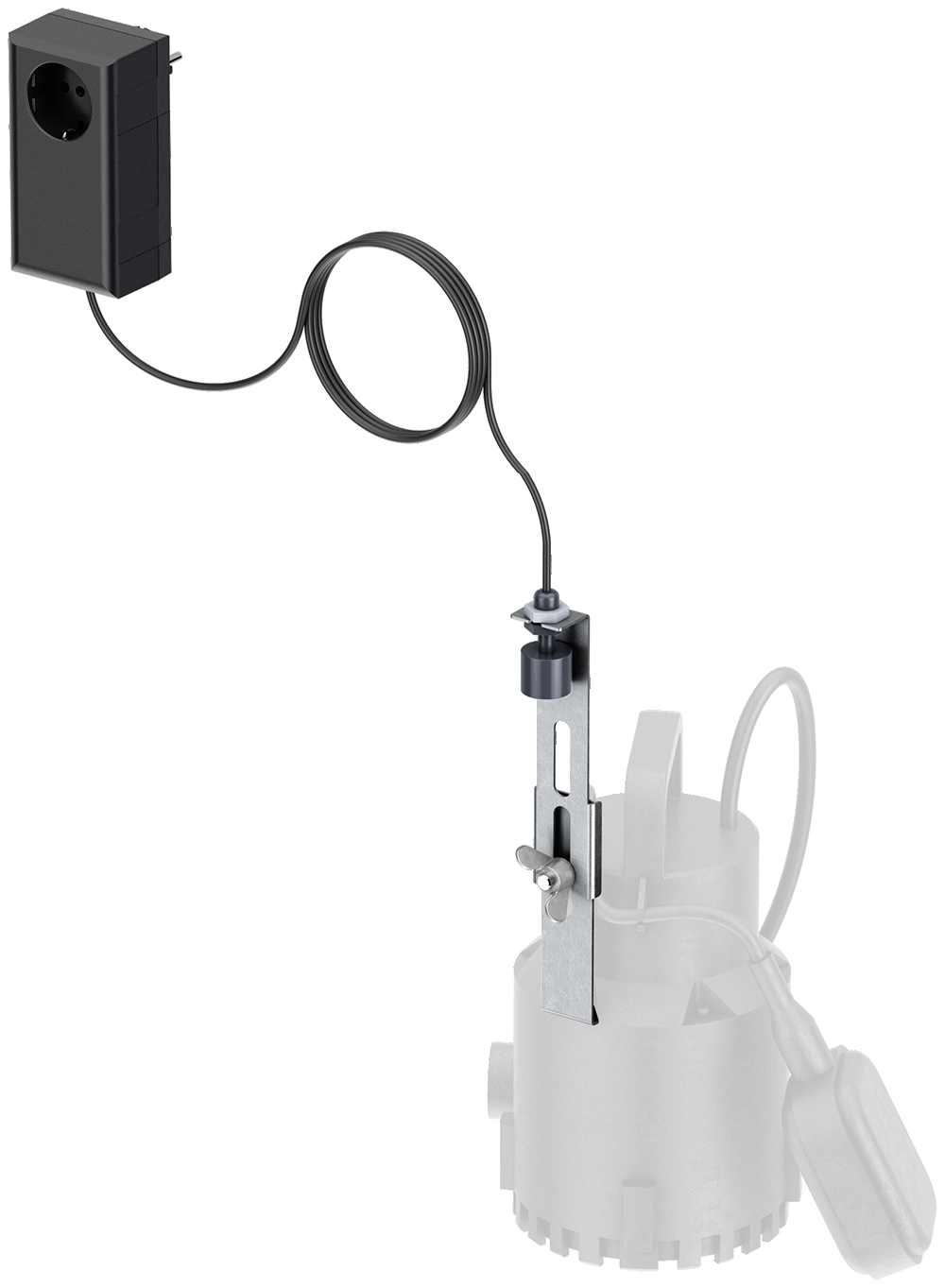

Alarmgeber mit Schwimmerschalter
Passend für
- Sinkamat-K Unterflur
- Sinkamat-Z
- Sinkamat 50/1-K und 50/2-K Pumpen
Beschreibung
- Zur Nachrüstung eines netzunabhängigen Alarms
- Schwimmerschalter wird direkt an Pumpe montiert
- Schalthöhe ist einstellbar
- Kabellänge: 3m (kann bauseitig verlängert werden)
- Schuko- Stecker der Pumpe wird direkt in Alarmgeber eingesteckt
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12V DC
- Stromaufnahme: 500 mA
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. >85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
Druckleitungsset ø50 mm
Passend für
- Sinkamat-K (Unterflur)
- Mono
- Duo
- Muli-UF (Unterflur)
Beschreibung
- 5 m Druckleitungsschlauch AD 50 (ID 43) mit PVC Übergangsmuffe 1 ¼"
- Max. Arbeitsdruck: 6 bar
- Gewicht: 4 kg

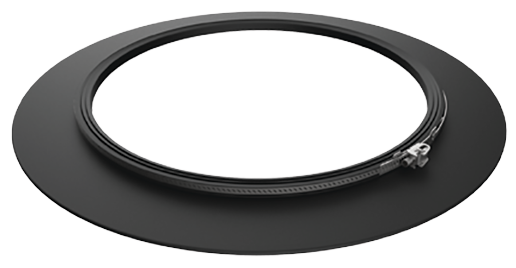

Abdichtungsflansch
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Für den Einbau in WU-Beton
- Maximaler Grundwasserstand: 2 m
- Gewicht: 4,2 kg
Aufsatzstück
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
- Gewicht: 2,6 kg
Abdeckwendeplatte
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
Beschreibung
Abdeckwendeplatte für Fliesen- oder Kunststoffabdeckung
- Gewicht: 1 kg

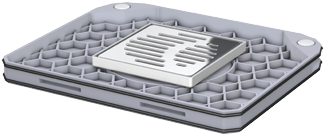

Abdeckplatte komplett
Passend für
- Sinkamat-K
- 620441
- 620442
- 620491
- 620492
- 1205.00.00
- 1205.00.01
- 1205.00.02
- 1205.00.03
Beschreibung
- Abdeckung für wählbare Oberfläche
- Mit Schlitzrost
- Rahmenmaß: 150 x 150 mm
- Belastungsklasse: K 3
- Mit Geruchsverschluss
- Sperrwasserhöhe: 50 mm
- Gewicht: 2,3 kg
Verlängerungsstück
Passend für
- Rückstauverschlüsse zum Einbau in die Bodenplatte
- Sinkamat-K (Unterflur)
- Muli-UF (Unterflur)
- Quatrix-K
Beschreibung
- Mit Lippendichtung
- Stufenweise Erhöhung um je 116 mm
- Beim Quatrix-K max. 1x Verlängerungsstück montieren
- Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
- Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
- Gewicht: 3,4 kg
