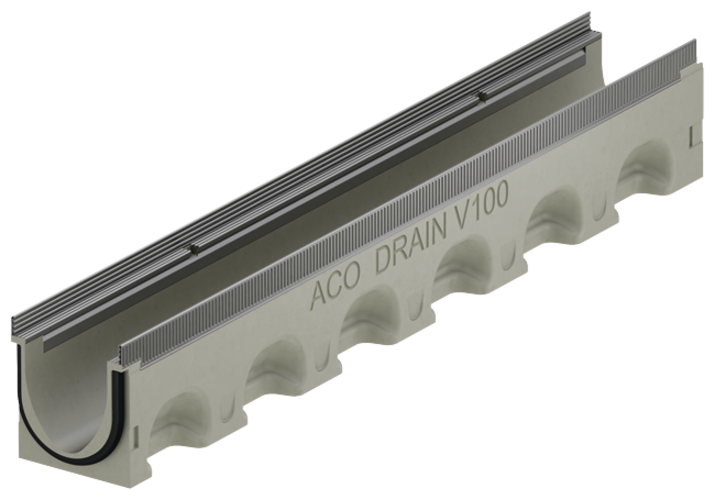

ACO DRAIN® Multiline NX - Rinnenkörper mit Sohlengefälle, 1000 mm

Produktvorteile

  • Rinnenkörper aus neu entwickeltem ACO Werkstoff NEXITE®
    • Hohe Packungsdichte durch mineralische Feinstfüllstoffe
    • Besondere Festigkeit und Belastbarkeit
    • Recyclebar und umweltzertifiziert (gemäß KIWA-Prüfsiegel BRL 5070)
  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01398)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Gewohnt einfacher Einbau
    • Grundwasser- und Bauwerkschutz
    • Für ein kontrolliertes Regenwassermanagement
  • Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Mit schraubloser Rostarretierung Drainlock

Produktinformationen

  • Rinnensystem gemäß ÖNORM EN 1433
  • Nennweite 100 mm
  • Kantenschutz Stahl verzinkt, Gusseisen oder Kunststoff
    • Stahl verzinkt und Gusseisen: Klassen A 15 – E 6001)
    • Kunststoff: Klassen A 15 – C 250

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000137157 / 162119,903006473
162 / 167220,503006474
167 / 172321,203006475
172 / 177421,803006476
177 / 182522,503006477
182 / 187623,203006478
187 / 192723,803006479
192 / 197824,403006480
197 / 202925,003006481
202 / 2071025,603006482

Ausführung Kantenschutz: Kunststoff

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000137157 / 162118,303010190
162 / 167219,103010191
167 / 172319,703010192
172 / 177420,403010193
177 / 182521,003010194
182 / 187621,703010195
187 / 192722,303010196
192 / 197822,903010197
197 / 202923,503010198
202 / 2071024,103010199

Ausführung Kantenschutz: Gusseisen

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000137157 / 162121,203010218
162 / 167221,903010219
167 / 172322,503010220
172 / 177423,203010221
177 / 182523,803010222
182 / 187624,403010223
187 / 192725,103010224
192 / 197825,703010225
197 / 202926,303010226
202 / 2071027,003010227

Kombistirnwand

Passend für
  • Multiline Seal in / Multiline NX
  • V 100 S 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Kunststoff (ABS)
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Gewicht: 0,4 kg

Laubfang

Passend für
  • Rinnenkörper mit Abgang DN/OD 110
Beschreibung
  • DN/OD 110
  • Gewicht: 0,5 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 S 0.0
Beschreibung
  • Aus neu entwickeltem ACO Werkstoff NEXITE®
  • Mit Kantenschutz Kunststoff oder Gusseisen
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 5.0
Beschreibung
  • Aus neu entwickeltem ACO Werkstoff NEXITE®
  • Mit Kantenschutz Kunststoff oder Gusseisen
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 10.0
Beschreibung
  • Aus neu entwickeltem ACO Werkstoff NEXITE®
  • Mit Kantenschutz Kunststoff oder Gusseisen
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,3 kg

Adapter für Eck-, T- und Kreuzverbindungen

Beschreibung
  • Aus neu entwickeltem ACO Werkstoff NEXITE®
  • Mit Kantenschutz Kunststoff oder Gusseisen
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1 kg

Kombistirnwand

Passend für
  • V 100 S 0. – 20.
Beschreibung
  • Für Rinnenanfang - und Rinnenende
  • Gewicht: 0,4 kg

Stirnwand mit Lippenlabyrinthdichtung

Passend für

V 100 0., LLD

Beschreibung
  • Gewicht: 1,4 kg

Stirnwand mit Lippenlabyrinthdichtung

Passend für
  • V 100 TYP 0
Beschreibung
  • Gewicht: 1,5 kg

Stirnwand mit Lippenlabyrinthdichtung

Passend für
  • V 100 TYP 10
Beschreibung
  • Gewicht: 1,7 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 1,4 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 1,5 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 1,7 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,8 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,9 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,1 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 14 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,3 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 0.0
Beschreibung
  • Aus neu entwickeltem ACO Werkstoff NEXITE®
  • Mit Kantenschutz Kunststoff oder Gusseisen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,8 kg

Adapter für Fließrichtungswechsel

Passend für

V 100 5.0

Beschreibung
  • Aus neu entwickeltem ACO Werkstoff NEXITE®
  • Mit Kantenschutz Kunststoff oder Gusseisen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,9 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 10.0
Beschreibung
  • Aus neu entwickeltem ACO Werkstoff NEXITE®
  • Mit Kantenschutz Kunststoff oder Gusseisen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2,1 kg

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Gewicht: 0,1 kg

Geruchsverschluss

Passend für
  • Multiline Seal in
  • Deckline P
  • PowerDrain Seal in
  • PowerDrain Performance
Beschreibung
  • Edelstahl (V2A)
  • DN/OD 110
  • Gewicht: 0,4 kg

Laubfang

Passend für
  • Rinnenkörper mit Abgang DN/OD 110
Beschreibung
  • DN/OD 110
  • Gewicht: 0,5 kg

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
  • Hofablauf
Beschreibung
  • PVC
  • DN/OD 110
  • Länge: 100 mm
  • Gewicht: 0,1 kg

Geruchsverschluss

Passend für
  • Einlaufkästen mit Abgang DN/OD 110
Beschreibung
  • PP
  • DN/OD 110
  • Einteilig
  • Gewicht: 0,2 kg

Geruchsverschluss

Passend für
  • Einlaufkästen mit Abgang DN/OD 160
  • Punktablauf
Beschreibung
  • PVC
  • DN/OD 160
  • Gewicht: 1,9 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Hinweis:
    • Der Abflusswert wird durch Einsatz reduziert
    • Bei Kernlochbohrung muss Fit-in mit eingebaut werden
  • aBG: Z-19.53-2439
  • abZ: Z-19.17-2430
  • Gewicht: 0,5 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg

Rosthaken für Revisionsöffnung

Passend für
  • Schlitzrahmen mit Revisionsöffnung
Beschreibung
  • Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
  • Stahl verzinkt
  • Gewicht: 0,5 kg
