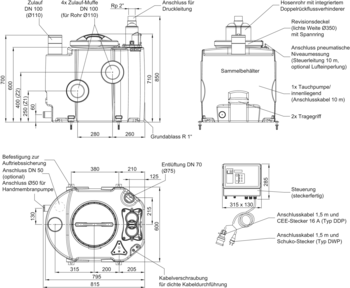

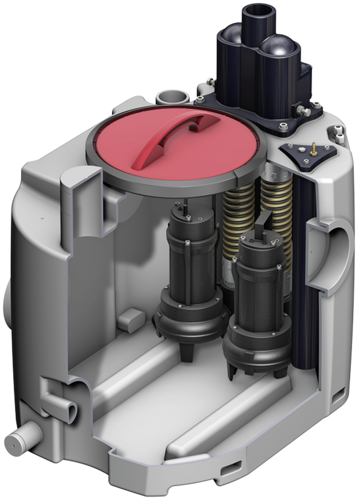

Abwasserhebeanlagen Muli-Serie
Produktvorteile
- Anschlussfertig
- Flexibler Anschluss durch unterschiedliche Zulaufhöhen
- Optimaler Zugang zu Pumpen
- Werkzeuglose Demontage der Pumpen
- Angepasst auf minimales Türmaß 700 mm
- Geringes Gewicht
Produktinformationen
- Anwendungsbereiche
- Waschküchen
- Reihenduschanlagen
- Kellerräume
- Sammelbehälter aus Polyethylen
- 2 Schmutzwassertauchpumpen
- Schutzart IP 68
- Schalt- und Warngerät
- Schutzart IP 54
- Gemäß ÖNORM EN 12050‑2

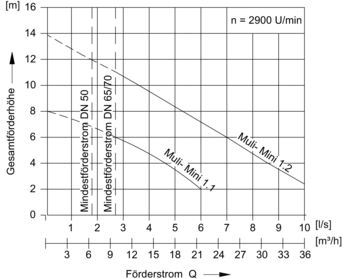

| Typ | Förderhöhe | Förderstrom Q bei Gesamtförderhöhe H | Fördermedien-Temperatur | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 2 m | 4 m | 6 m | 8 m | 10 m | 12 m | Normal | Maximal | ||
| [m] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [l/s] | [°C] | [°C] | |
| Muli-Mini DDP 1.1 | 2 – 7 | 6,0 | 4,5 | 2,75 | 40 | 65 | |||
| Muli-Mini DDP 1.2 | 2 – 12 | 10,3 | 8,7 | 7,0 | 5,4 | 3,6 | 1,8 | 40 | 65 |
| Muli-Mini DWP 1.1 | 2 – 7 | 6,0 | 4,5 | 2,75 | 40 | 65 | |||
| Muli-Mini DWP 1.2 | 2 – 12 | 10,3 | 8,7 | 7,0 | 5,4 | 3,6 | 1,8 | 40 | 65 |
Blitzleuchte
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- 230V
- Stromaufnahme: 70 mA
- Gewicht: 1 kg
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12V DC
- Stromaufnahme: 500 mA
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
Kabelverlängerung GSM
Passend für
- GSM - Modul
Beschreibung
- Länge inkl. Anschlüsse: ca. 15 m
- Kabel-Typ: RG58
- Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
- Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
- Nutzbar im Temperaturbereich: -20°C bis 85°C
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P / Powerlift-P/F-H
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. >85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: Ø62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
Lufteinperlung
Passend für
- Muli-Star DDP
- Muli-Mini
Beschreibung
- Zur Nachrüstung bei Muli-Mini und Muli-Star DDP Abwasserhebeanlagen
- Mit Kleinstkompessor und Anschlussmaterial
- Zur Erhöhung der Betriebssicherheit
- Bei Schwimmdeckenbildung (fetthaltiges Abwasser)
- Gewicht: 1,9 kg

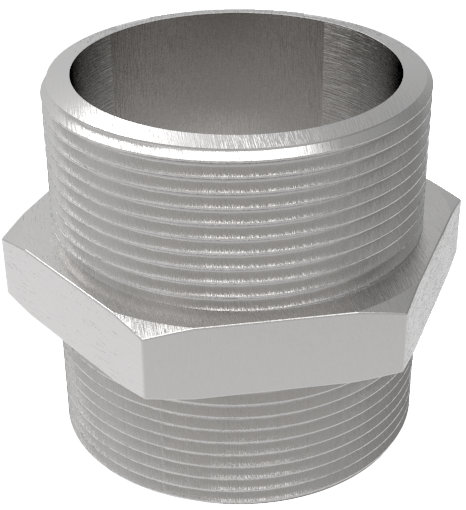

6-kt Doppelnippel 2" x 2"
Passend für
- Muli-Mini
- Druckleitung
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Für Übergang von IG 2" auf AG 2" der Druckleitung
- Gewicht: 0,3 kg
Spezialbefestigungsstück DN 50
Passend für
- Muli-Mini
Beschreibung
- Als Ergänzungsbauteil für Druckleitung DN 50 (OD: 48 – 52 mm)
- Zur Schallentkopplung
- Gewicht: 3,8 kg
Spezialbefestigungsstück DN 50
Passend für
- Muli-Mini
Beschreibung
- Als Ergänzungsbauteil für Druckleitung DN 50 (OD: 57 – 61 mm)
- Zur Schallentkopplung
- Gewicht: 2,6 kg
Spezialbefestigungsstück DN 70
Passend für
- Muli-Mini
Beschreibung
- Als Ergänzungsbauteil für Druckleitung DN 70 (OD: 73 – 76 mm)
- Zur Schallentkopplung
- Gewicht: 2,3 kg

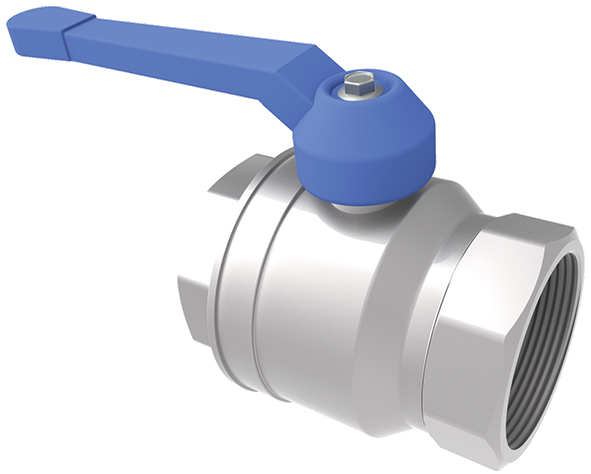

Kugelhahn 2"
Passend für
- Muli- Mini
Beschreibung
- Als Ergänzungsbauteil für Druckleitung
- Gewicht: 1,5 kg
Zulaufstutzen DN 50
Passend für
- Kellerablauf Junior mit Rückstauverschluss
- Kellerablauf DN 100
- Sinkamat-K (Freiaufstellung)
- LipuSmart-P
- Muli-Mini
Beschreibung
- Aus Kunststoff
- Für seitliche Zulaufmöglichkeit
- Zur bauseitigen Montage
- Zulaufstutzen DN 50 (in Verbindung mit Handmembranpumpe)
- Gewicht: 0,1 kg
Absperrschieber DN 50
Passend für
- LipuMobil-P 0,8
- Muli-Mini
Beschreibung
- Aus PVC
- DN 50
- Mit Dichtring gemäß DIN 19538
- Gewicht: 0,4 kg
Zulauf-/Absperrschieber DN 100
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 2 und 4
- LipuMobil-P – Typ 0,5
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 110 mm mit Lippendichtring
- Gesamtmaße: 176 x 330 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 3,1 kg
Handmembranpumpe R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Wandbefestigung
- Inkl. Schlauch
- Lichte Weite: 48 mm
- Inkl. Schlauchschellen
- Saughöhe: max. 6 m
- Förderhöhe: max. 10 m
- Gewicht: 14,4 kg
Dreiwegehahn R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Handmembranpumpe
- Gewicht: 3,3 kg
Absperrschieber R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Handmembranpumpe
- Gewicht: 1 kg
