ACO Lösungen für Fußgängerzonen und Öffentlicher Raum

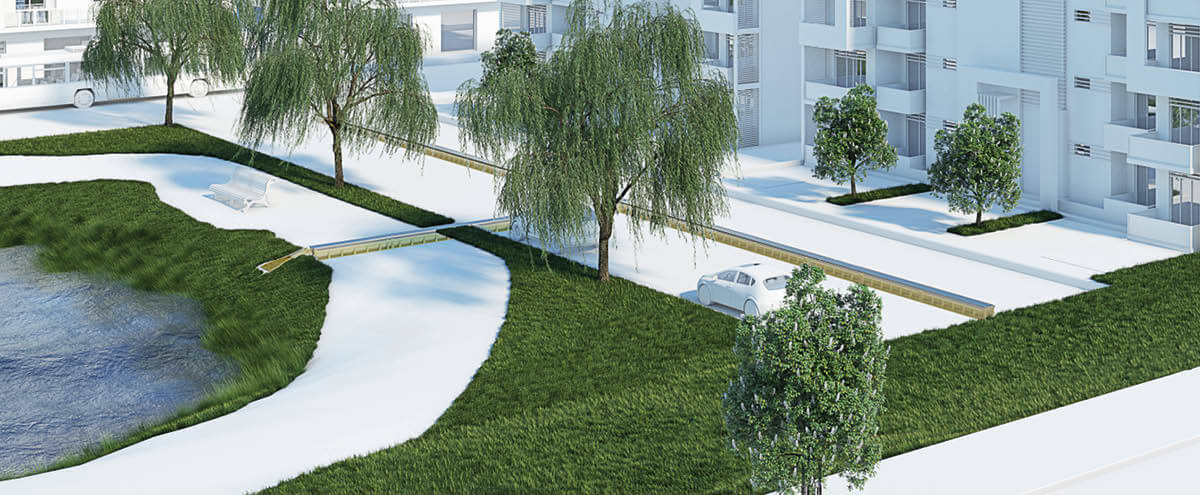

Entwässerungslösung Öffentlicher Raum

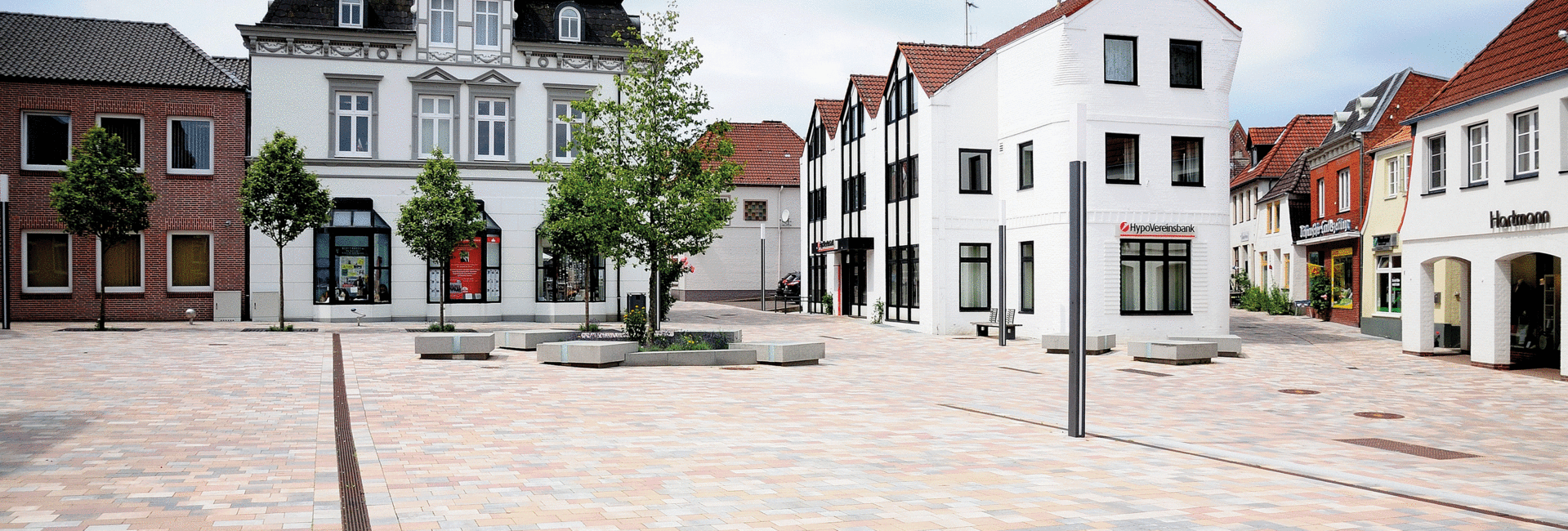

Bei der Entwässerung von Fußgängerzonen und öffentlichen Räumen ist eine unauffällige, aber effektive Wasserableitung besonders wichtig, um die Sicherheit und den Komfort der Passanten zu gewährleisten. Die Entwässerungssysteme müssen so gestaltet sein, dass sie Regenwasser schnell abführen und Pfützenbildung sowie Rutschgefahr verhindern. Gleichzeitig sollten sie optisch ansprechend und barrierefrei integriert sein, um das Erscheinungsbild und die Nutzbarkeit der Fläche nicht zu beeinträchtigen. Robuste Materialien sind erforderlich, um den Belastungen durch hohe Fußgängerfrequenz und gegebenenfalls auch durch Lieferverkehr standzuhalten. Zudem ist es wichtig, lokale Umweltvorschriften zu beachten, insbesondere hinsichtlich der Ableitung und Behandlung von Oberflächenwasser.

ACO trägt mit seinen Produkten einen wesentlichen Teil zur Gestaltung, Nutzbarkeit und letztendlich auch zur Lebensqualität in diesen zentralen Bereichen bei. Unsere Lösungen können zur Optimierung der Ästhetik und Funktionalität öffentlicher Flächen beitragen.

ACO DRAIN®. Die Ästhetik der Linie. Entdecken Sie den ACO DRAIN® Visualizer!

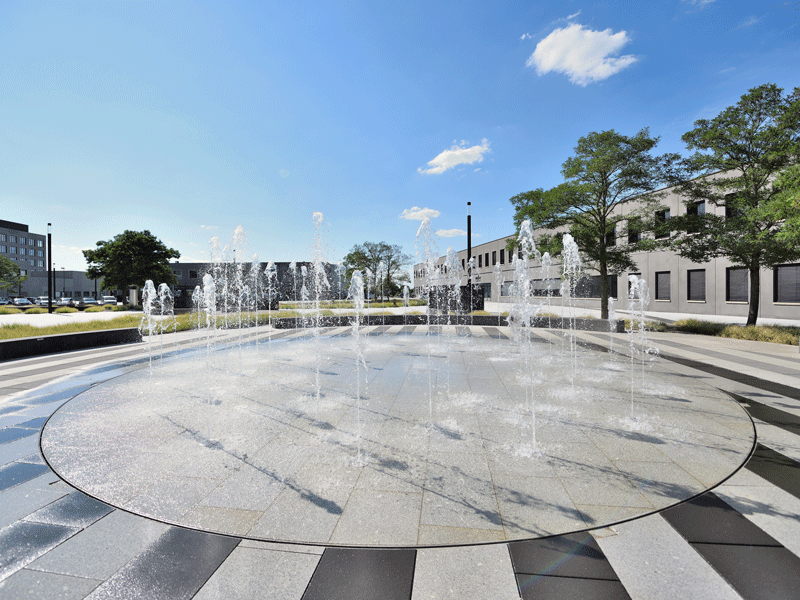

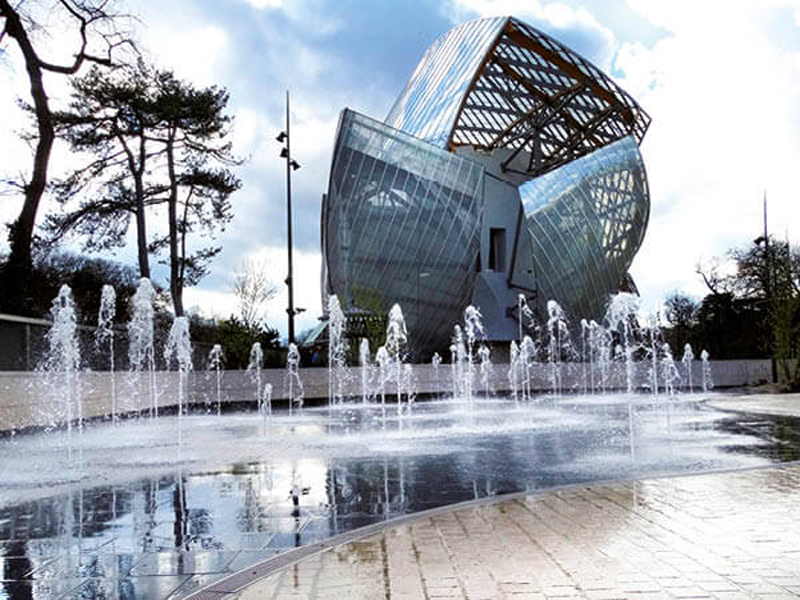

Beachten Sie immer, in welchen zweck der öffentliche Raum einnehmen soll. Wasserspielplätze, Alleen haben andere Anforderungen (auch für die Oberflächen), als Fußgängerzonen in Einkaufsstraßen. Aus Sicherheitsgründen sollten auf Spielplätzen Roste keine zu großen Schlitze aufweisen.

Rinnen sollten generell rutschfrei sein und auch in hohen Schuhen begehbar sein.

Entwässerung wird oft als notwendiges Übel betrachtet, als ein technischer Teil der Infrastruktur und als etwas rein Funktionales. Aus der Perspektive der Ästhetik spielt Entwässerung allzu oft eine untergeordnete Rolle und wird als etwas abgetan, das lediglich dazu dient, Wasser abzuleiten.

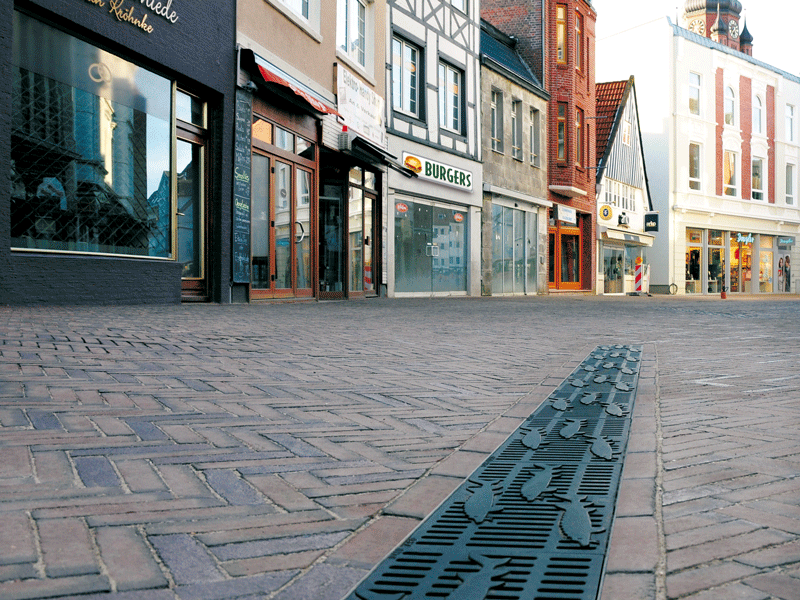

Neben Funktionalität kann Entwässerung auch als Designelement punkten. Für Architekten und Planer können ästhetische Roste, beleuchtete Linien ein spielerisches Element sein.

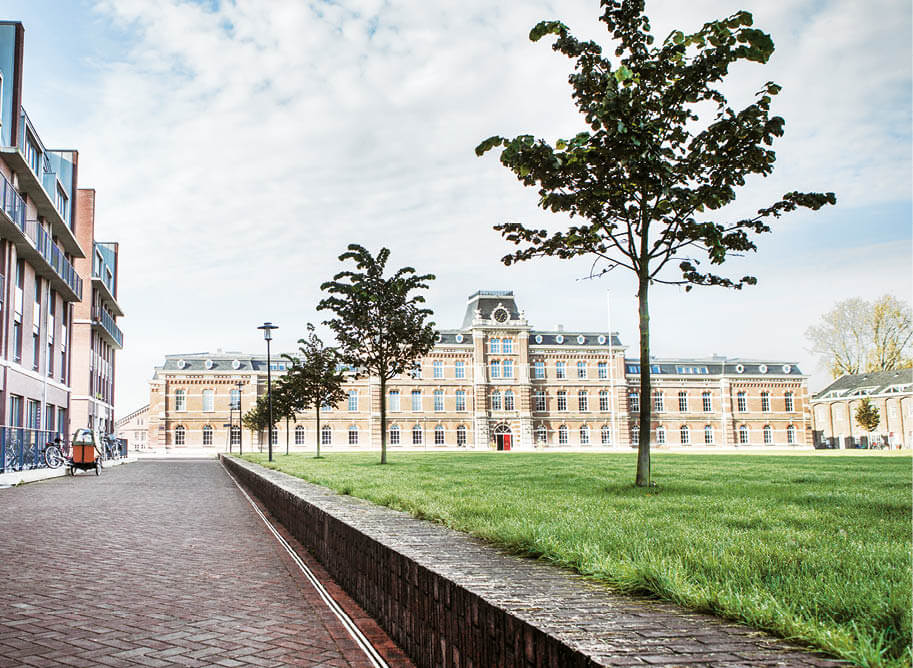

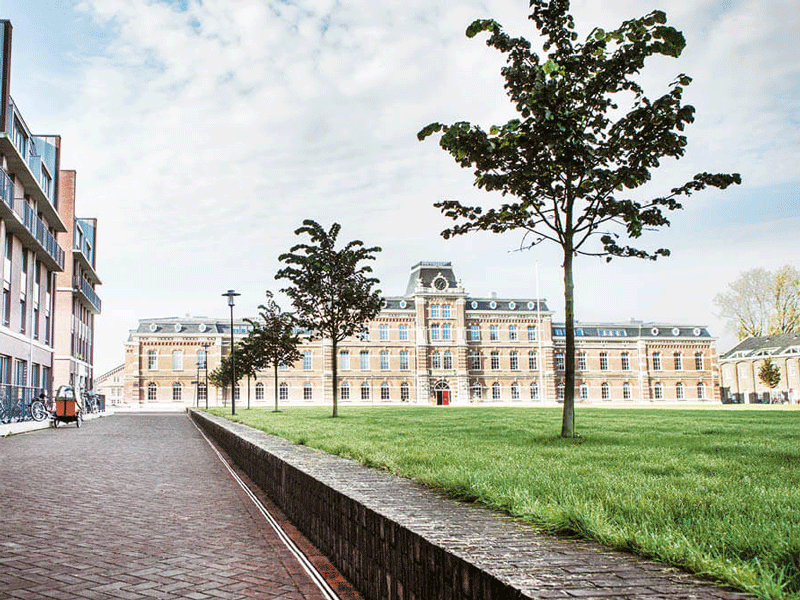

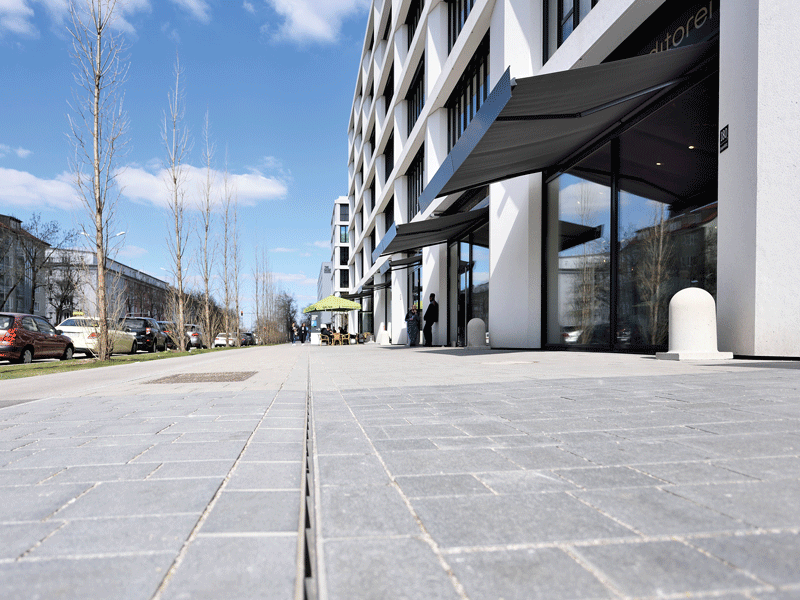

Schlitzrinnen sind eine besonders dezente Lösung für die Entwässerung von Fußgängerzonen und öffentlichen Plätzen. Die Linie kann als gestalterisches Element eingesetzt werden.

Für Oberflächen, die gleichzeitig bis F900 belastet werden sollen, sind Retentionsrinnen eine hervorragende Wahl.

In Vergleichsrechnungen können oberflächennah geführte Entwässerungslösungen mithilfe von Entwässerungsrinnen die wirtschaftlichere Variante gegenüber einer herkömmlichen Entwässerung mit Rohren darstellen.

Dabei kommt die oberflächennahe Führung auch der nachgeschalteten Behandlungsanlage zugute: Das Einleitungsniveau liegt wesentlich höher. So können die Behandlungsanlagen in offener Bauweise durch eine naturnahe Gestaltung den ökologischen und gestalterischen Gedanken bei der Freiraumgestaltung positiv beeinflussen.

1 / 3

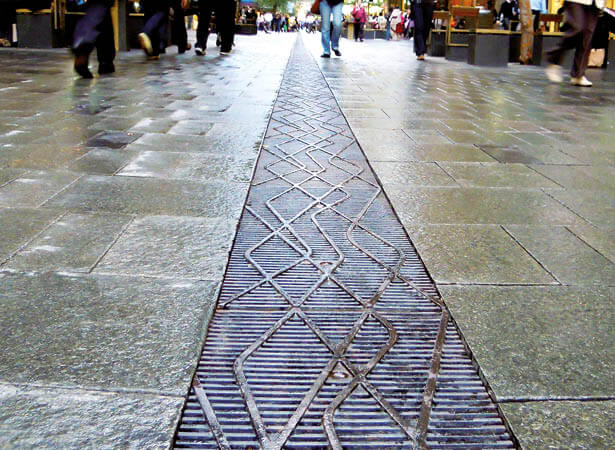

Bild Loesungen Fussgaengerzonen Fussgaengerzone

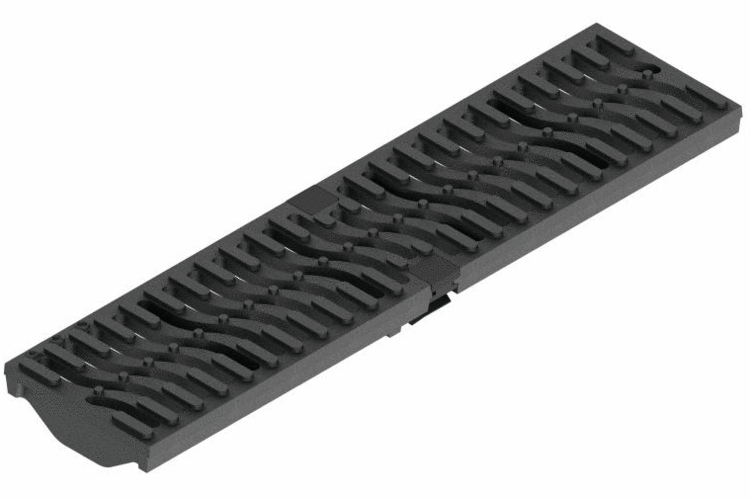

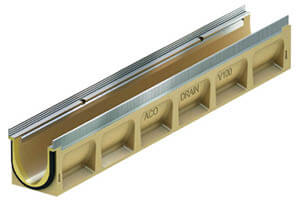

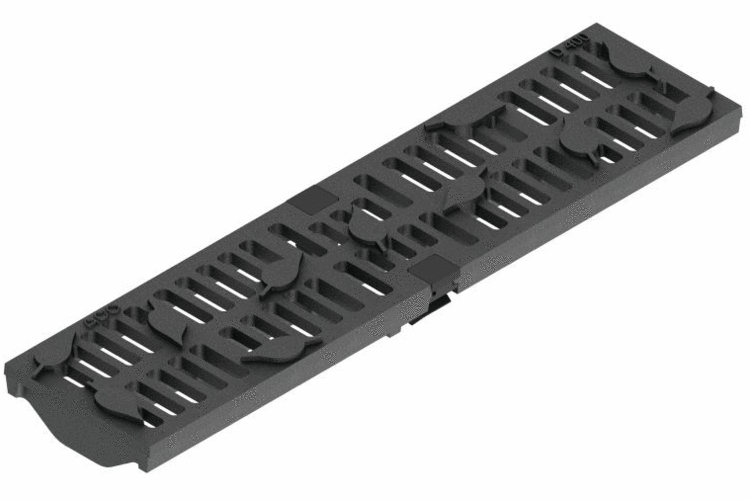

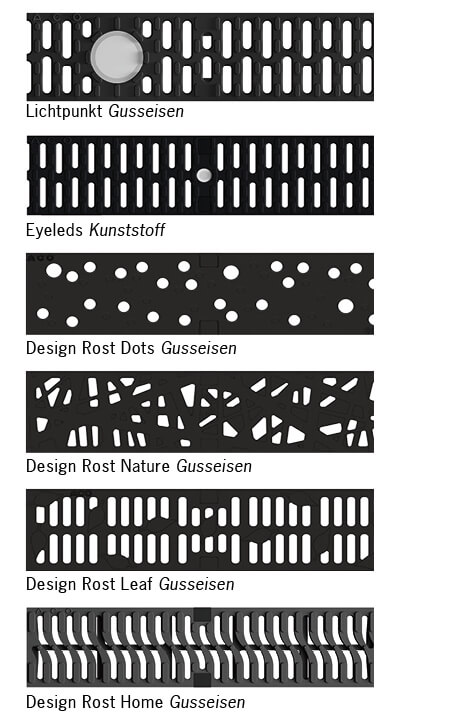

Die Drainlock Roste des ACO DRAIN® Multiline Systems entsprechen architektonischen Anforderungen an Ästhetik, Funktionalität und Belastung. Die Roste sind unabhängig vom Rinnenkörper kombinierbar und stehen für Belastungsklassen von A 15 bis E 600 zur Verfügung.

Die Drainlock Roste sollten materialgleich auf die Zargenausführungen Gusseisen, Stahl verzinkt und Edelstahl abgestimmt sein. Die Materialgleichheit von Zarge und Abdeckung ermöglicht eine einheitliche Optik und vermeidet Kontaktkorrosion.

ACO`s Profilrost erhielt 2015 den reddot award.

Mehr Designroste ansehen

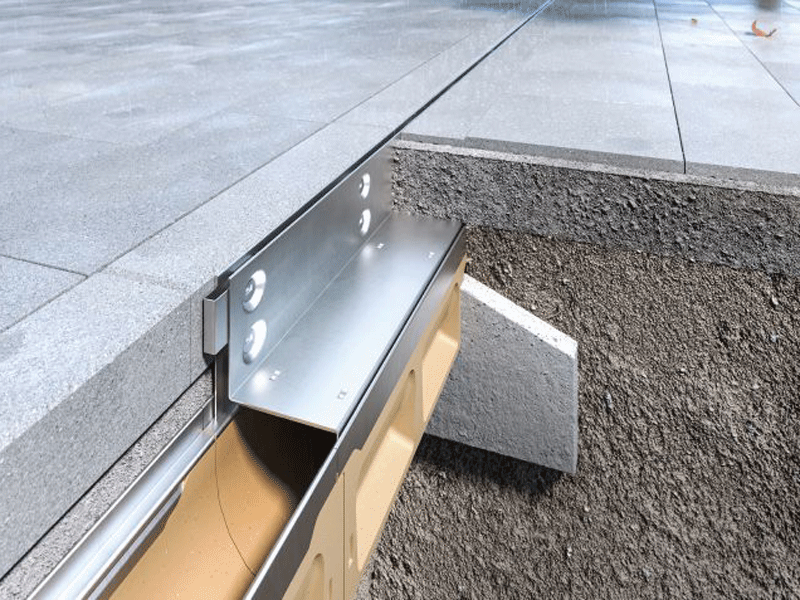

Foto-Produktbild-ACO-Loesungen-SlotTop-Schnittdarstellung-eingebaut

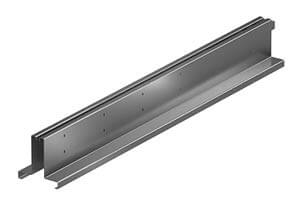

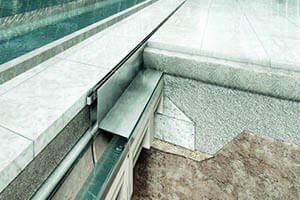

Verbergen und hervorheben sind zwei unterschiedliche Ansätze bei der Oberflächengestaltung mit Entwässerung. Der Schlitzrahmen Strip überzeugt mit zurüchaltender Eleganz. Klassisch zeitlos passt die Produktvariante SlotTop Strip sowohl zu modernen Gebäuden als auch zu historischen Bauwerken.

Zusätzlich bietet Strip die Möglichkeit, die Breite des Schlitzrahmen individuell zu ändern.

SlotTop Schlitzrahmen bis Belastungsklasse D400.

Alle SlotTops ansehen

Die ACO Schachtabdeckungen sind klapperfrei und stark belastbar. Wir bieten Ihnen je nach Anwendungsfall Kanalguss Abdeckungen, Kabelschachtabdeckungen und Access Covers an.

Für hochfrequentierte Straßen ist die Multitop plus800 eine gute Wahl.

Schachtabdeckungen

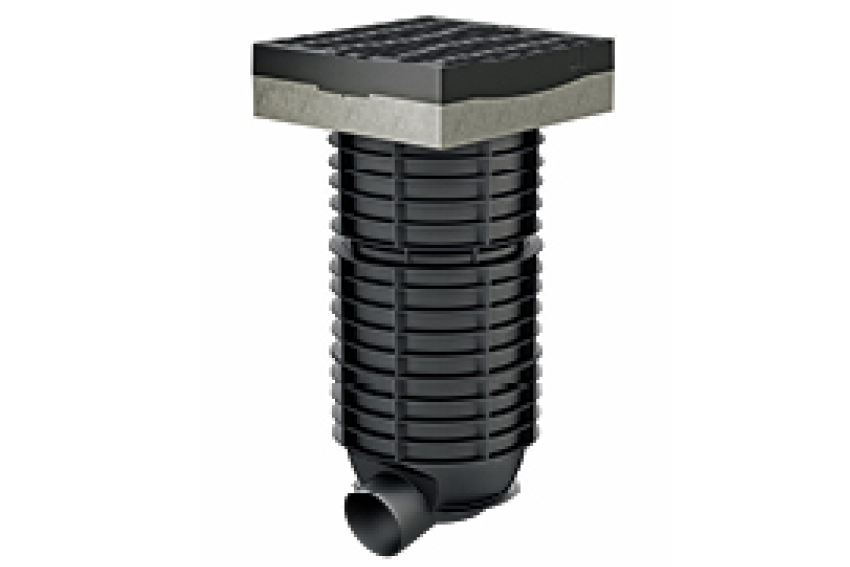

Mit ACO Combipoint PP kommen leichte Straßenabläufe aus Kunststoff zum Einsatz, die drehbar, teleskopierbar, kürzbar sowie in der Neigung auszurichten sind.

Durch die innovative Modulbauweise lassen sich die Ablaufkörper passgenau für die örtlichen Baugegebenheiten herstellen.

ACO Straßenablauf Combipoint PP

Befreit Oberflächenwasser von Sinkstoffen
Durch den Innenkörper, den das zu reinigende Niederschlagswasser um- und durchströmen muss, wird das Wasser im Schlammfang in eine Rotationsströmung versetzt.
Die Fließzeit verlängert sich, das Sedimentieren der Feststoffe wird optimiert.

ACO Sedimentationsanlage Stormsed G

Das modulare Rigolensystem aus Kunststoff eignet sich zum Rückhalten, Speichern und Versickern von Niederschlagswasser

Gegenüber herkömmlichen Lösungen reduziert die Stapelbarkeit der Grundelemente den Transportaufwand und damit den CO2-Verbrauch sowie den Platzbedarf im Lager wie auch auf der Baustelle um mehr als die Hälfte.

Eine uneingeschränkte Inspektion und Wartung des gesamten Rigolensystems ist aufgrund der Offenheit des Systems möglich.

ACO Stormbrixx

Die ACO Q-Brake Wirbeldrossel basiert auf dem flüssigkeitsmechanischen Prinzip eines verstärkten Wirbels. Sie nutzt die vorgeschaltete Wassersäule und entleert sich, um innerhalb der Struktur eine "Wirbeldrossel"zu generieren.

Anders als bei herkömmlichen Methoden, so zum Beispiel bei Drosselblenden oder bei dimensionierten Rohren, ist die Q-Brake Wirbeldrossel von ACO weniger blockieranfällig und ermöglicht einen höheren Abfluss auch bei geringer Aufstauhöhe.

ACO Q-Brake Wirbeldrossel

Norm EN 1433

Entwässerungsrinnen für Verkehrsflächen - Klassifizierung, Bau- und Prüfgrundsätze, Kennzeichnung und Beurteilung der Konformität.

Norm EN 124

Aufsätze und Abdeckungen für Verkehrsflächen.

Wir freuen uns auf Ihre Kontaktaufnahme. Eine Übersicht zu unseren Mitarbeitern finden Sie hier!

Stefan Wiltsche

Architekten- & Planerberater Wien, Niederösterreich und Burgenland

Ing. Viktor Strümpf

Architekten- & Planerberater Wien, Niederösterreich und Burgenland

Kresimir Sokic

Architekten- & Planerberater Steiermark, Kärnten und Burgenland Süd

Ing. Martin Höretseder

Architekten- & Planerberater Oberösterreich, Salzburg, Tirol und Vorarlberg

Rinnen sollten generell rutschfrei sein und auch in hohen Schuhen begehbar sein.

Neben Funktionalität kann Entwässerung auch als Designelement punkten. Für Architekten und Planer können ästhetische Roste, beleuchtete Linien ein spielerisches Element sein.

Schlitzrinnen sind eine besonders dezente Lösung für die Entwässerung von Fußgängerzonen und öffentlichen Plätzen. Die Linie kann als gestalterisches Element eingesetzt werden.

Für Oberflächen, die gleichzeitig bis F900 belastet werden sollen, sind Retentionsrinnen eine hervorragende Wahl.

1 / 3

ACO`s Profilrost erhielt 2015 den reddot award.

Mehr Designroste ansehen

Zusätzlich bietet Strip die Möglichkeit, die Breite des Schlitzrahmen individuell zu ändern.

SlotTop Schlitzrahmen bis Belastungsklasse D400.

Alle SlotTops ansehen

Die ACO Schachtabdeckungen sind klapperfrei und stark belastbar. Wir bieten Ihnen je nach Anwendungsfall Kanalguss Abdeckungen, Kabelschachtabdeckungen und Access Covers an.

Für hochfrequentierte Straßen ist die Multitop plus800 eine gute Wahl.

Schachtabdeckungen

Mit ACO Combipoint PP kommen leichte Straßenabläufe aus Kunststoff zum Einsatz, die drehbar, teleskopierbar, kürzbar sowie in der Neigung auszurichten sind.

Durch die innovative Modulbauweise lassen sich die Ablaufkörper passgenau für die örtlichen Baugegebenheiten herstellen.

ACO Straßenablauf Combipoint PP

Befreit Oberflächenwasser von Sinkstoffen
Durch den Innenkörper, den das zu reinigende Niederschlagswasser um- und durchströmen muss, wird das Wasser im Schlammfang in eine Rotationsströmung versetzt.
Die Fließzeit verlängert sich, das Sedimentieren der Feststoffe wird optimiert.

ACO Sedimentationsanlage Stormsed G

Das modulare Rigolensystem aus Kunststoff eignet sich zum Rückhalten, Speichern und Versickern von Niederschlagswasser

ACO Stormbrixx

ACO Q-Brake Wirbeldrossel

Norm EN 1433

Entwässerungsrinnen für Verkehrsflächen - Klassifizierung, Bau- und Prüfgrundsätze, Kennzeichnung und Beurteilung der Konformität.

Norm EN 124

Aufsätze und Abdeckungen für Verkehrsflächen.

Wir freuen uns auf Ihre Kontaktaufnahme. Eine Übersicht zu unseren Mitarbeitern finden Sie hier!

Stefan Wiltsche

Architekten- & Planerberater Wien, Niederösterreich und Burgenland

Ing. Viktor Strümpf

Architekten- & Planerberater Wien, Niederösterreich und Burgenland

Kresimir Sokic

Architekten- & Planerberater Steiermark, Kärnten und Burgenland Süd

Ing. Martin Höretseder

Architekten- & Planerberater Oberösterreich, Salzburg, Tirol und Vorarlberg

Browser nicht unterstützt

Entwässerungslösung Öffentlicher Raum

ACO DRAIN® Multiline Seal in

ACO DRAIN® Multiline Seal in

ACO DRAIN® Schlitzrahmen SlotTop

Schachtabdeckungen

ACO Straßenablauf Combipoint PP

ACO Sedimentationsanlage Stormsed G

ACO Stormbrixx

ACO Q-Brake Wirbeldrossel

Was ist zu beachten?

Produkte

ACO DRAIN® Multiline Seal in

ACO DRAIN® Multiline Seal in

ACO DRAIN® Schlitzrahmen SlotTop

Schachtabdeckungen

ACO Straßenablauf Combipoint PP

ACO Sedimentationsanlage Stormsed G

ACO Stormbrixx

ACO Q-Brake Wirbeldrossel

Normen & Richtlinien

Ansprechpartner

Albertina Wien

Schwammstadt Bad Vöslau

360° Ocean Sky - Haus des Meeres Wien

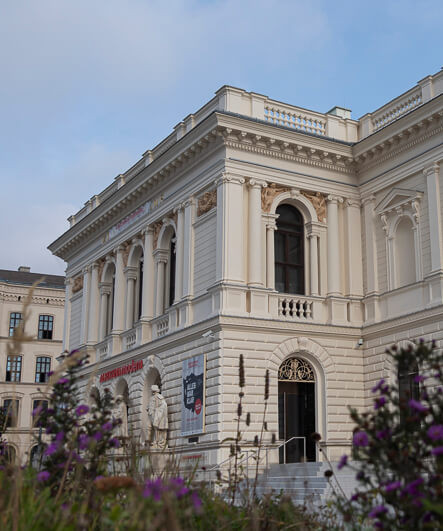

Künstlerhaus Wien
