Einzigartigkeit und Charisma sind wesentliche Elemente der Oberflächengestaltung und architektonischer Konzepte.
Entwässerung bildet hierbei einen wichtigen und notwendigen Bestandteil. Rinnen und Roste können den Look von Oberflächen wesentlich beeinflussen. Linienentwässerung mit Gefälle von zwei Seiten ist die ästhetische Alternative für eine zurückhaltende und optisch ansprechende Entwässerung von Oberflächen.
Die ACO DRAIN® SlotTop Produktfamilie wurde entwickelt um sowohl dezentes `verbergen` als auch elegantes `hervorheben` der Entwässerung zu ermöglichen.
Die neue SlotTop Produktlinie verspricht zeitlose Eleganz. Architekten und Planern ermöglichen die ACO DRAIN® Schlitzrahmen außergewöhnliche Lösungen der Oberflächengestaltung. Die frischen Produktversionen Double, Triple und Strip in Kombination mit technischen Innovationen ermöglichen verspielte und überraschende Designlösungen.

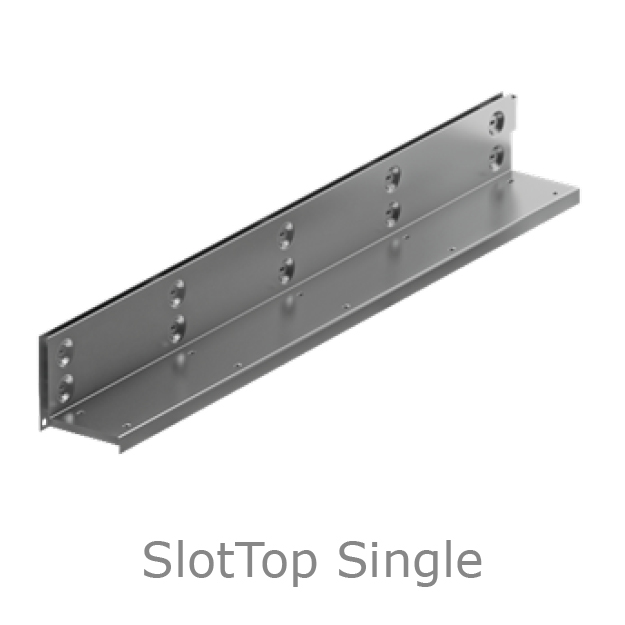

ACO DRAIN® Schlitzrahmen SlotTop
Produktvorteile
- Außergewöhnlicher, dezenter Look.
- Kann mit einer großen Auswahl an Oberflächenbelag kombiniert werden.
- Drei Standardhöhen verfügbar.
- Individuelle Höhe optional.
- ACO DRAIN® SlotTop Schlitzrahmen sind sowohl für ACO DRAIN® Multiline, als auch für ACO DRAIN® XtraDrain geeignet.

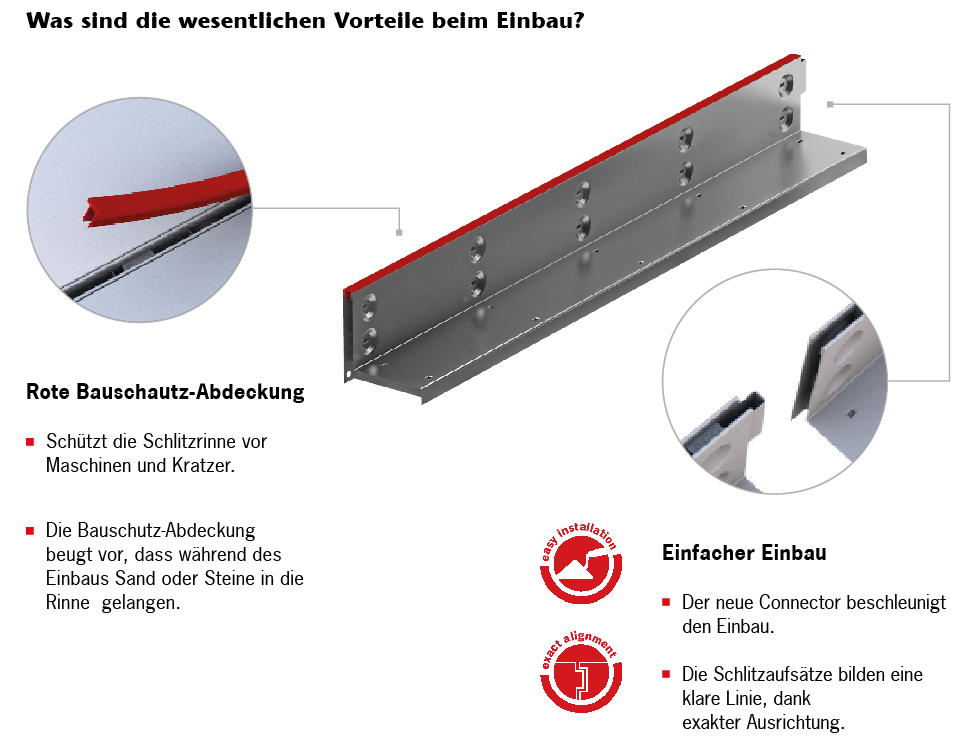

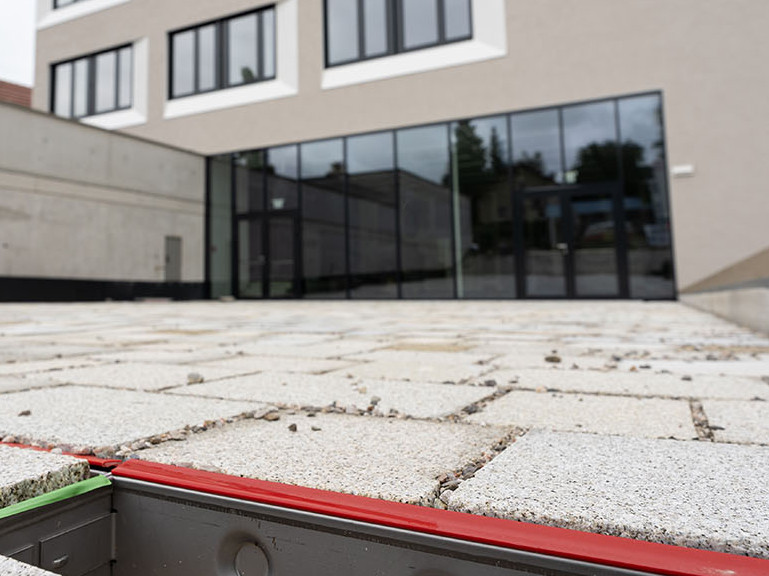

- Die rote Bauschutz-Abdeckung hilft beim Einbau Kratzer zu vermeiden.
- Revisionselement ermöglicht einen schnellen Zugang und eine einfache Wartung.
- Aus Edelstahl. SlotTop Single auch im verzinktem Stahl verfügbar.
- EN 1433 geprüft und zertifiziert.
Jetzt mit 3 neuen Schlitzrahmen verfügbar!

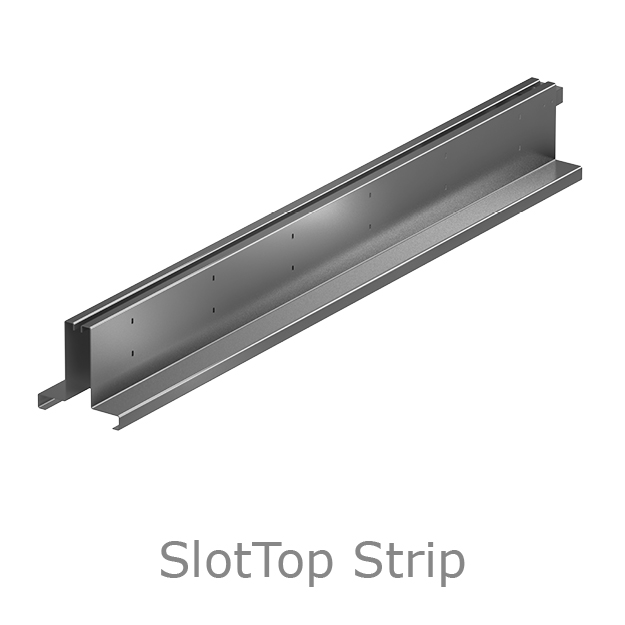

ACO DRAIN® Schlitzrahmen SlotTop Strip
`Verbergen` und`hervorheben` sind zwei unterschiedliche Ansätze bei der Oberflächengestaltung mit Entwässerung. Der Schlitzrahmen Strip überzeugt mit zurückhaltender Eleganz. Klassisch zeitlos passt die Produktvariante SlotTop Strip sowohl zu modernen Gebäuden als auch zu historischen Bauwerken.
Zusätzlich bietet Strip die Möglichkeit, die Breite des Schlitzrahmen individuell zu ändern.

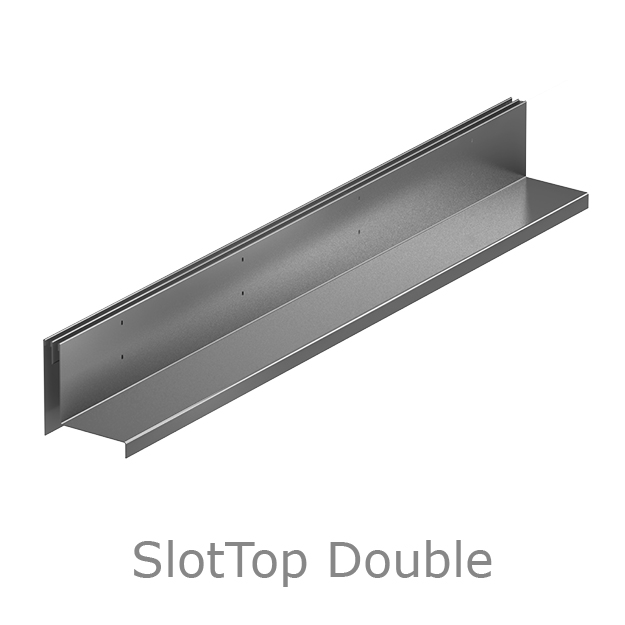

ACO DRAIN® Schlitzrahmen SlotTop Double
Materialien die aufeinander treffen bieten bei der Oberflächengestaltung oft interessante Highlights. Parallel laufende Schlitze heben diese markanten Stellen extravagant hervor.
Gleichzeitig schafft SlotTop Double Harmonie und bringt das Gesamtbild in Einklang.

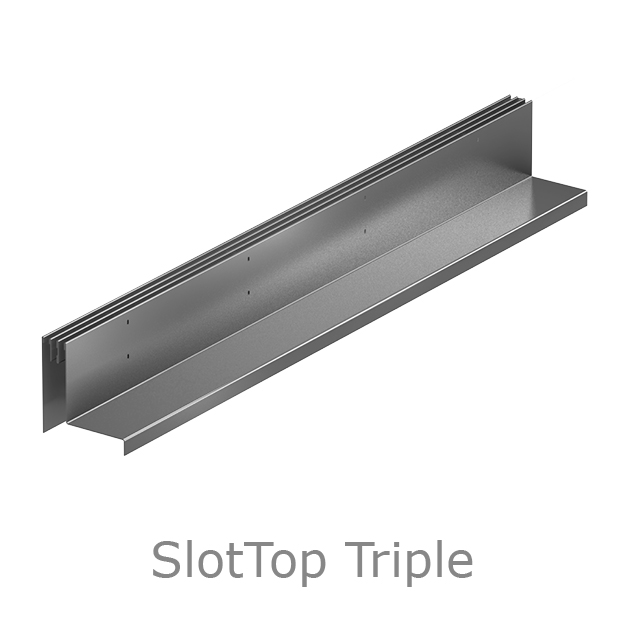

ACO DRAIN® Schlitzrahmen SlotTop Triple
Von der verspielten Seite zeigt sich die SlotTop Reihe in der Variante Triple. Kombiniert mit bunten Pflastersteinen oder extravagantem Bodenbelag können Architekten einen einzigartigen Stil mit Wiedererkennungswert schaffen. ACO DRAIN® SlotTop Triple hebt die Entwässerung hervor und betont bewusst wie spannend Funktionalität und Design zusammenwirken können.
Als zusätzliches Highlight bietet SlotTop Triple einen noch größeren Einlaufbereich.
Schlitzrahmen
Dimensionen Single Rahmen
| Belastungsklasse | Nennweite (mm) | Höhe (mm) | Schlitzweite (mm) | Stahl verzinkt | Edelstahl |
| C 250 | 100 | 65 | 10 | ✔ | ✔ |
| 100 | 105 | 10 | ✔ | ✔ | |
| 100 | 150 | 10 | ✔ | ✔ | |
| 150 | 105 | 10 | ✔ | ✔ | |
| 200 | 105 | 10 | ✔ | ✔ | |
| D 400 | 100 | 105 | 10 | ✔ | ✔ |
| 100 | 150 | 10 | ✔ | ✔ | |
| 150 | 105 | 10 | ✔ | ✔ | |
| 150 | 150 | 10 | ✔ | ✔ | |
| 200 | 105 | 10 | ✔ | ✔ | |
| 200 | 150 | 10 | ✔ | ✔ |
Dimensionen Double / Triple / Strip Rahmen
| Belastungsklasse | Nennweite (mm) | Höhe (mm) | Schlitzweite (mm) | Stahl verzinkt | Edelstahl |
| C 250 | 100 (Double) | 105 | 2 x 8 | ✔ | ✔ |
| 100 (Triple) | 105 | 3 x 8 | ✔ | ✔ | |
| 100 (Strip) | 105 | 10 | ✔ | ✔ |
Gerne helfen wir Ihnen bei der Bemessung und Planung Ihrer Entwässerungsanlage!
Kontaktieren Sie uns!
Ihre Ansprechpartner
| Preislistenauszug Linienentwässerung |
| Prospekt ACO DRAIN® Entwässerungsrinnen mit Rosten |
| Ausschreibungstexte (ONLV) | ZIP |
| ACO DRAIN® Slotline Einbauanleitung |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H65 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H65 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H65 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H65 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H65 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H65 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H150 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H150 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H150 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H150 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H150 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H150 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H150 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H150 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Double 8mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Double 8mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop AU V100 H105 C250 Double 8mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Stripe 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Stripe 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop AU V100 H105 C250 Stripe 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Triple 8mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Triple 8mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop AU V100 H105 C250 Triple 8mm L0,5m Edelstahl | dwg |
Schlitzrahmen
Dimensionen Single Rahmen
| Belastungsklasse | Nennweite (mm) | Höhe (mm) | Schlitzweite (mm) | Stahl verzinkt | Edelstahl |
| C 250 | 100 | 65 | 10 | ✔ | ✔ |
| 100 | 105 | 10 | ✔ | ✔ | |
| 100 | 150 | 10 | ✔ | ✔ | |
| 150 | 105 | 10 | ✔ | ✔ | |
| 200 | 105 | 10 | ✔ | ✔ | |
| D 400 | 100 | 105 | 10 | ✔ | ✔ |
| 100 | 150 | 10 | ✔ | ✔ | |
| 150 | 105 | 10 | ✔ | ✔ | |
| 150 | 150 | 10 | ✔ | ✔ | |
| 200 | 105 | 10 | ✔ | ✔ | |
| 200 | 150 | 10 | ✔ | ✔ |
Dimensionen Double / Triple / Strip Rahmen
| Belastungsklasse | Nennweite (mm) | Höhe (mm) | Schlitzweite (mm) | Stahl verzinkt | Edelstahl |
| C 250 | 100 (Double) | 105 | 2 x 8 | ✔ | ✔ |
| 100 (Triple) | 105 | 3 x 8 | ✔ | ✔ | |
| 100 (Strip) | 105 | 10 | ✔ | ✔ |
| Preislistenauszug Linienentwässerung |
| Prospekt ACO DRAIN® Entwässerungsrinnen mit Rosten |
| Ausschreibungstexte (ONLV) | ZIP |
| ACO DRAIN® Slotline Einbauanleitung |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H65 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H65 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H65 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H65 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H65 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H65 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H150 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H150 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H150 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H150 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 C250 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H105 C250 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 C250 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H105 C250 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V100 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V100 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H150 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H150 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V150 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V150 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H105 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H105 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H150 D400 Single 10mm L1m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H150 D400 Single 10mm L0,5m verzinkter Stahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H150 D400 Single 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop V200 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO DRAIN® SlotTop AU V200 H150 D400 Single 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Double 8mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Double 8mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop AU V100 H105 C250 Double 8mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Stripe 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Stripe 10mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop AU V100 H105 C250 Stripe 10mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Triple 8mm L0,5m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop V100 H105 C250 Triple 8mm L1m Edelstahl | dwg | |
| Technische Zeichnung ACO Drain® SlotTop AU V100 H105 C250 Triple 8mm L0,5m Edelstahl | dwg |
Inspirierende Tools
ACO DRAIN® Lookbook
Lassen Sie sich inspirieren! Das Lookbook wurde eigens für Architekten und Planer entwickelt. In dieser Sammlung von ACO finden Sie eine spannende Auswahl an inspirierenden Projekten, bei denen unsere Produkte für besonders ästhetische Oberflächengestaltung eingesetzt wurden.
ACO DRAIN® Rostefächer
Der ACO Rostefächer hilft Ihnen die richtige Kombination von Rinne und Oberfläche zu finden. Ähnlich wie ein Farbfächer, ermöglicht der ACO DRAIN® Rostefächer, Ihre Vorstellungen zu visualisieren.Probieren Sie unser praktisches offline Werkzeug!
ACO DRAIN® Visualizer
Der ACO DRAIN® Visualizer wurde entwickelt, um spielerisch Kombinationen von Rinnen und Rosten visualisieren zu können.Probieren Sie das Online-Tool um das richtige Design für Ihre Oberfläche zu finden!
Amtsplatz Hörsching
Die neue Ortsmitte wird von einer großzügigen Platzfläche gestärkt, die frei vom befahrenen Verkehr eine Vielzahl an Bespielungsmöglichkeiten bietet. Die Positionierung des Amtshauses in Flucht mit…
Zur Referenz
Marienmarkt Wiener Neustadt
Zur Auffrischung des Stadtbildes wurde der Marienmarkt in Wr. Neustadt neu gestaltet. Um eine optisch unauffällige Entwässerungslösung zu gewährleisten wurden ACO DRAIN® Schlitzaufsätze in Kombination…
Zur Referenz

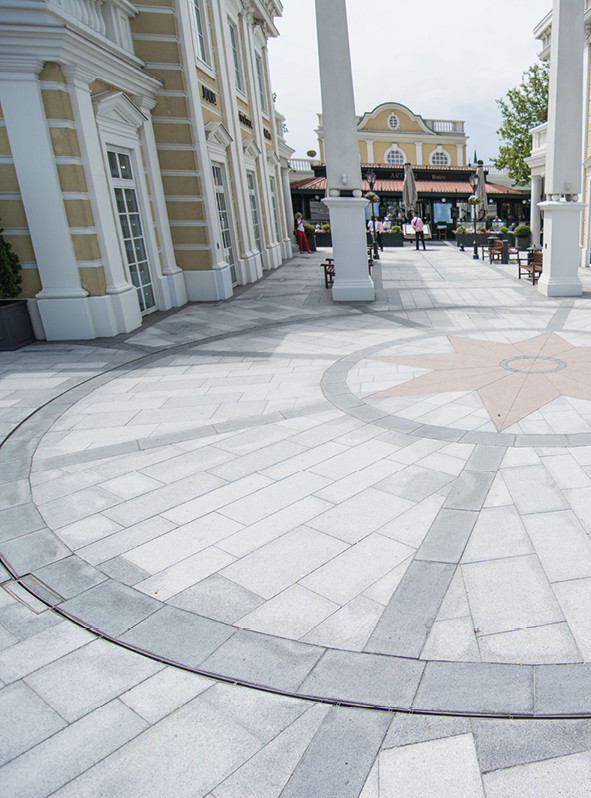

Ausbau Designer Outlet Parndorf
Das Designer Outlet Parndorf suchte eine schicke Entwässerungslösung für den neuen Zubau. Die Entscheidung fiel auf die unauffällige ACO DRAIN® Slotline Schlitzrinne.
Zur Referenz

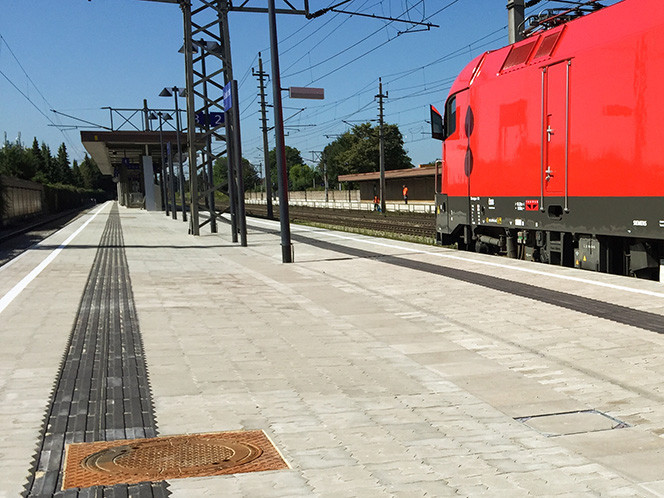

ÖBB Bahnhof Gunskirchen
Im Zuge der Modernisierungsarbeiten am Bahnhof Gunskirchen, wurde auch nach entsprechenden Entwässerungslösungen gesucht die durch Leistung und Design den Anforderungen entsprechen. Diese Lösungen bot…
Zur Referenz
