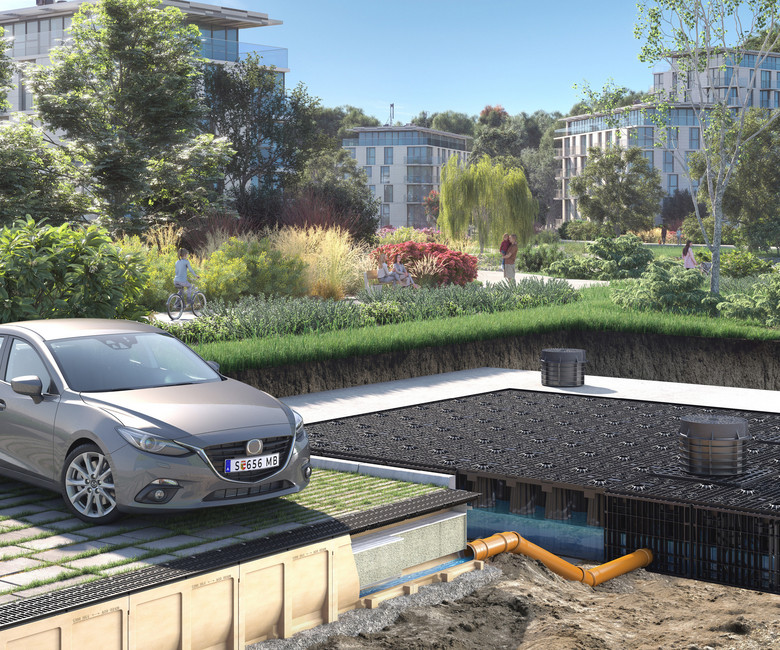

SBX Filterrinne 600x500mm

Oberflächennahe Regenwasserreinigung

Notwendigkeit von zukunftsweisender

Regenwassernutzung im urbanen Raum

Die Versiegelung urbaner Räume verhindert das Versickern von Regenwasser und erhöht das Risiko bei Starkregen. Gleichzeitig werden Entwässerungssysteme stärker belastet, während der Grundwasserspiegel sinkt und Stadtbäume unter Trockenheit leiden.

Eine moderne Regenwassernutzung fördert die Grundwasserneubildung und ermöglicht eine gezielte Bewässerung. Wichtig ist dabei, die Herkunft des Regenwassers zu prüfen und passende Reinigungsverfahren zu wählen, bevor es in den Wasserkreislauf zurückgeführt oder zur Bewässerung genutzt wird.


Belastung des Oberflächenwassers

Laut ÖWAV-Regelblatt 45 muss in Österreich Regenwasser von Verkehrs- und Parkflächen vor der lokalen Nutzung gereinigt werden. Aufgrund des KFZ-Verkehrs enthält das Wasser Schadstoffe wie Öl, Schwermetalle und Mikroplastik.

Technische Filtersubstrate bieten eine kompakte und effektive Lösung für den Schutz von Boden und Grundwasser sowie zur Nutzung für die Baum- und Straßenbewässerung.

ACO Filtersubstrat entdecken!

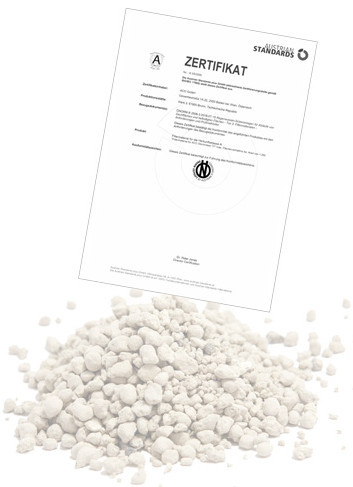

Das ACO Stormclean Filtersubstrat

Das technische Filtersubstrat ACO Stormclean ist gemäß ÖNORM B 2506-3 geprüft und für die effektive Reinigung von Regenwasser im urbanen Raum ausgelegt. Mit einem Flächenverhältnis von 1:250 ermöglicht es eine besonders platzsparende Behandlung von Oberflächenabflüssen.

In einer speziell entwickelten Filtersubstratrinne eingesetzt, kann das gereinigte Oberflächenwasser nun direkt und oberflächennah gesammelt, gefiltert und wiederverwendet werden – beispielsweise zur Bewässerung von Stadtbäumen.


ACO PowerDrain Stormclean 300
Innovative Kombination aus sammeln und filtern

Ist für herkömmliche Reinigungs- und Versickerungsmethoden wie Grünmulden kein Platz, bietet die oberflächennahe Reinigung in Filtersubstratrinnen eine effiziente Alternative. ACO bietet mit der Filtersubstratrinne ACO PowerDrain Stormclean 300 eine technische Lösung zur effektiven, oberflächennahen Reinigung von Regenwasser.

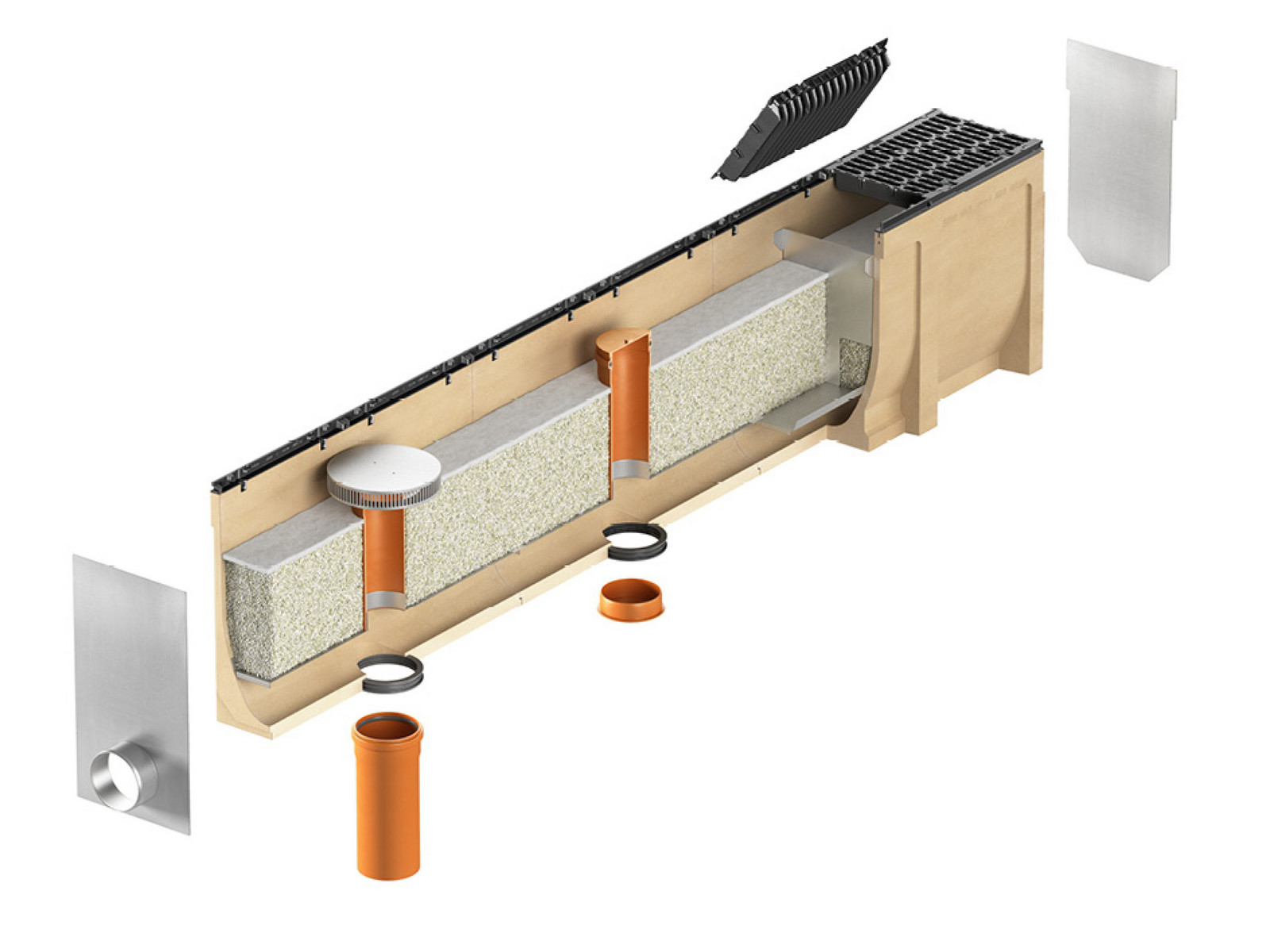

Systemübersicht ACO PowerDrain Stormclean

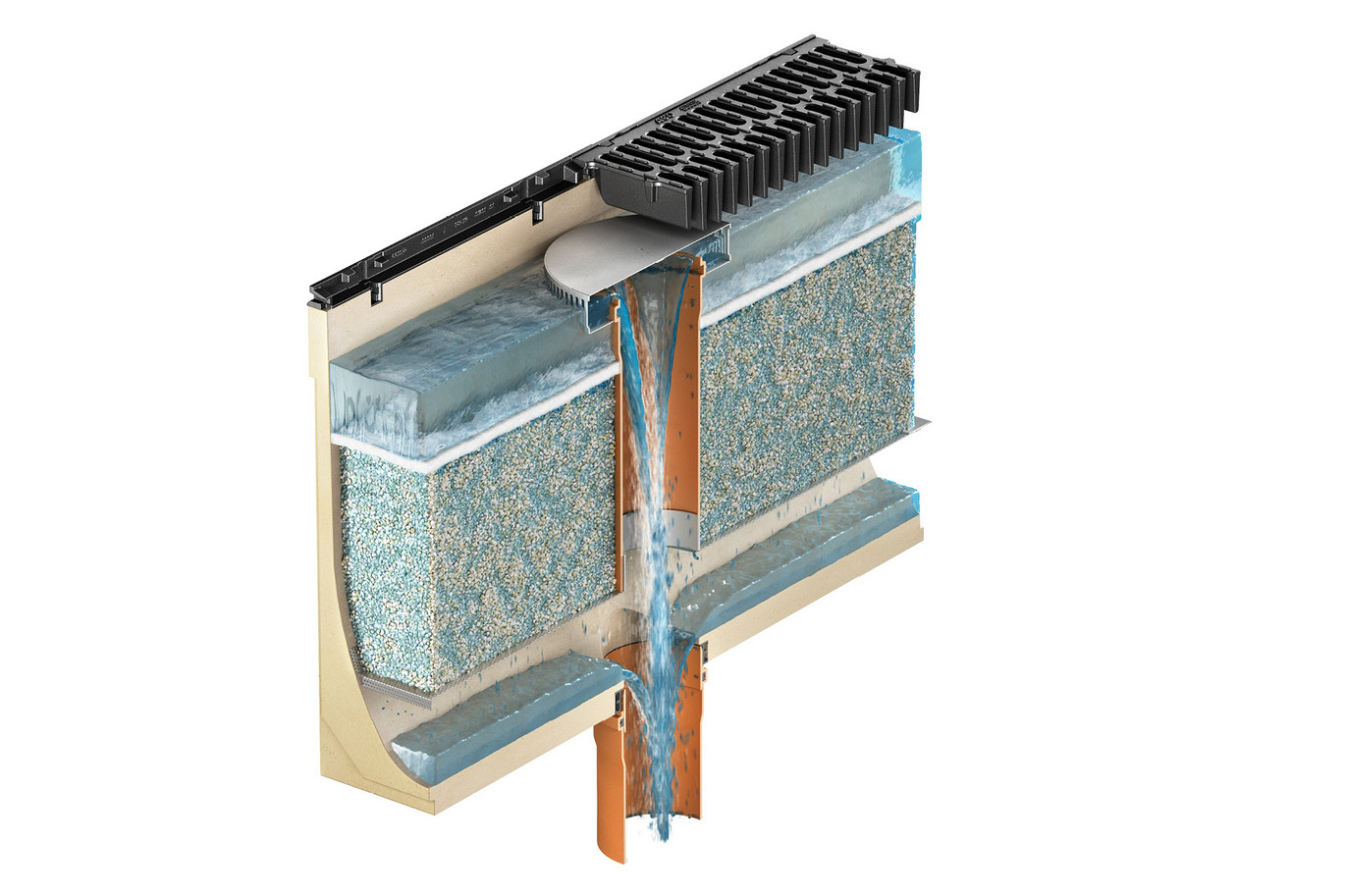

Optionaler Bypass

Die zusätzliche Überlaufeinheit aus korrosionsbeständigem Edelstahl ersetzt die Revisionsabdeckung und fungiert – sofern behördlich genehmigt – als Bypass bei Starkregen. Der First-Flush wird dabei stets durch den Filter geleitet.

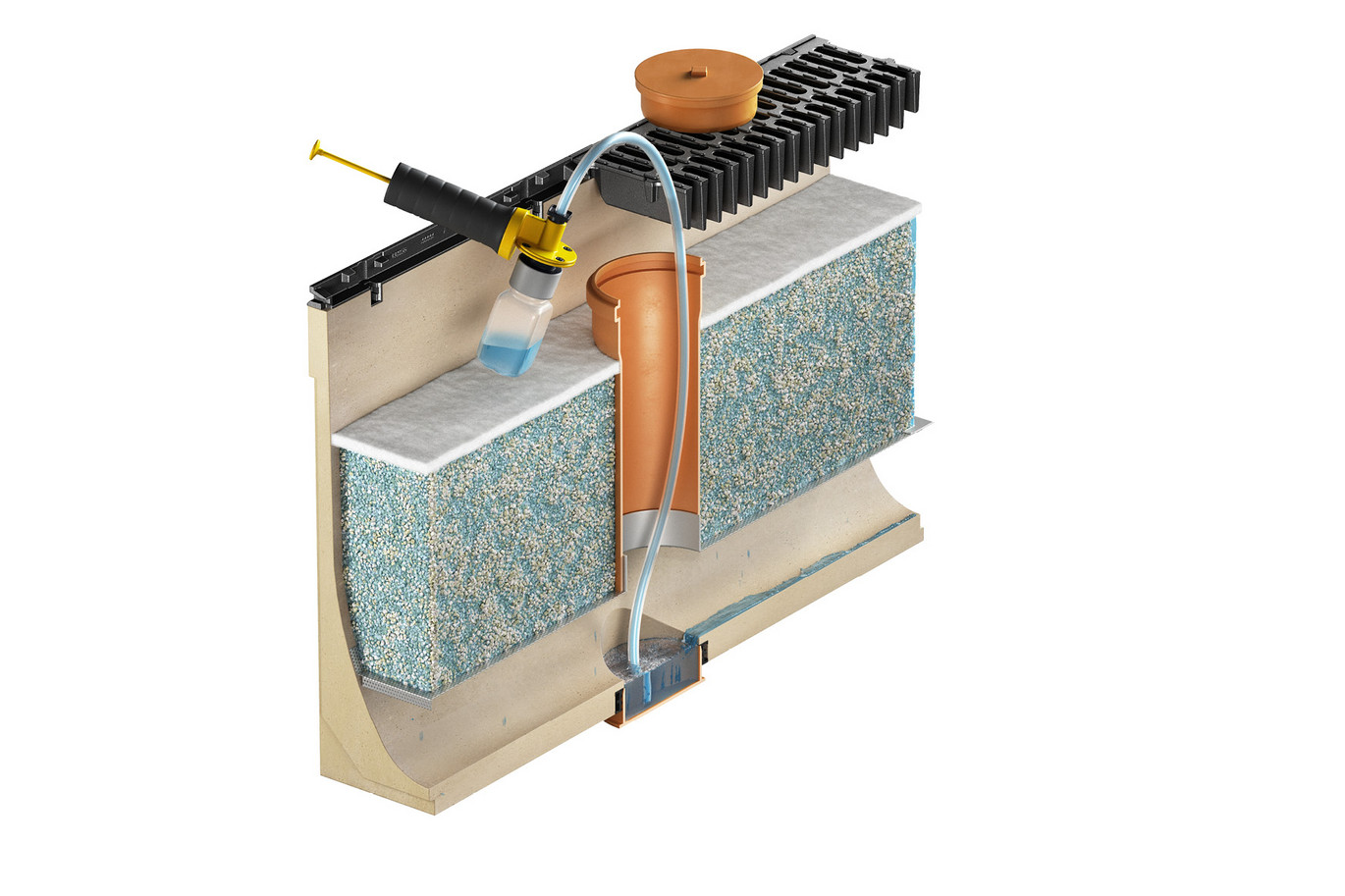

Probenahme-Einheit

Ein dauerhaft im dichten LLD-Rohranschluss eingesetzter Rohrstopfen mit DN/OD 160 fasst etwa 0,9 Liter gefiltertes Wasser – selbst während Trockenperioden. So ist eine jederzeitige Beurteilung der Reinigungsleistung gewährleistet.

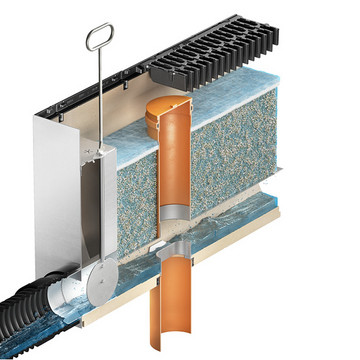

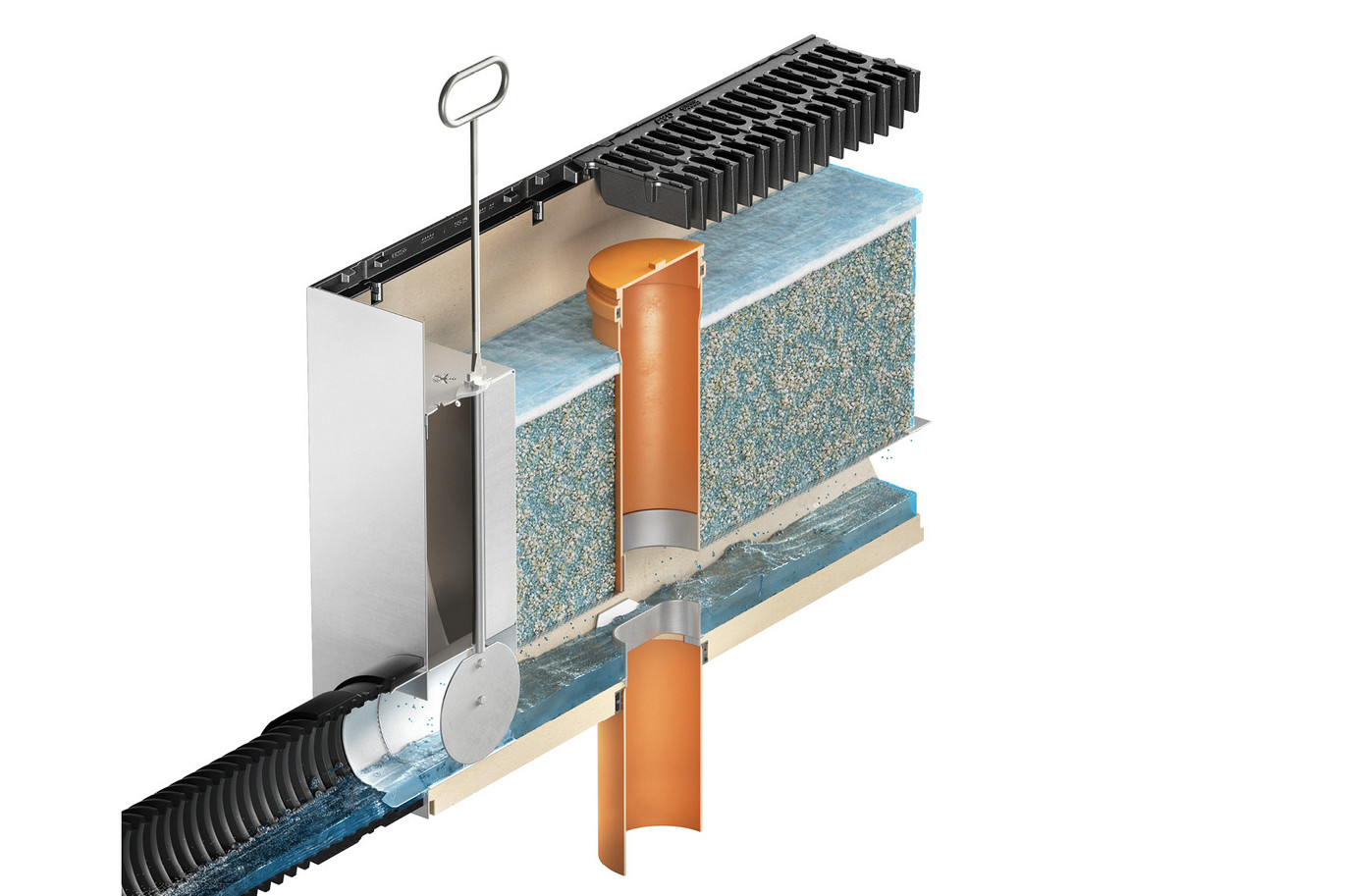

Schwammstadt-Set

Mit der Kombination aus Umschalteinheit, Kanal-Überlaufeinsatz und Sohlensprungrohr lässt sich das gesammelte Regenwasser einfach zwischen Sommer- und Winterbetrieb umschalten – alles platzsparend im Rinnenkörper verbaut, ohne separate Schächte.


Header Slider Summer WinterHeader Slider Summer Winter2

Anwendungsbereiche

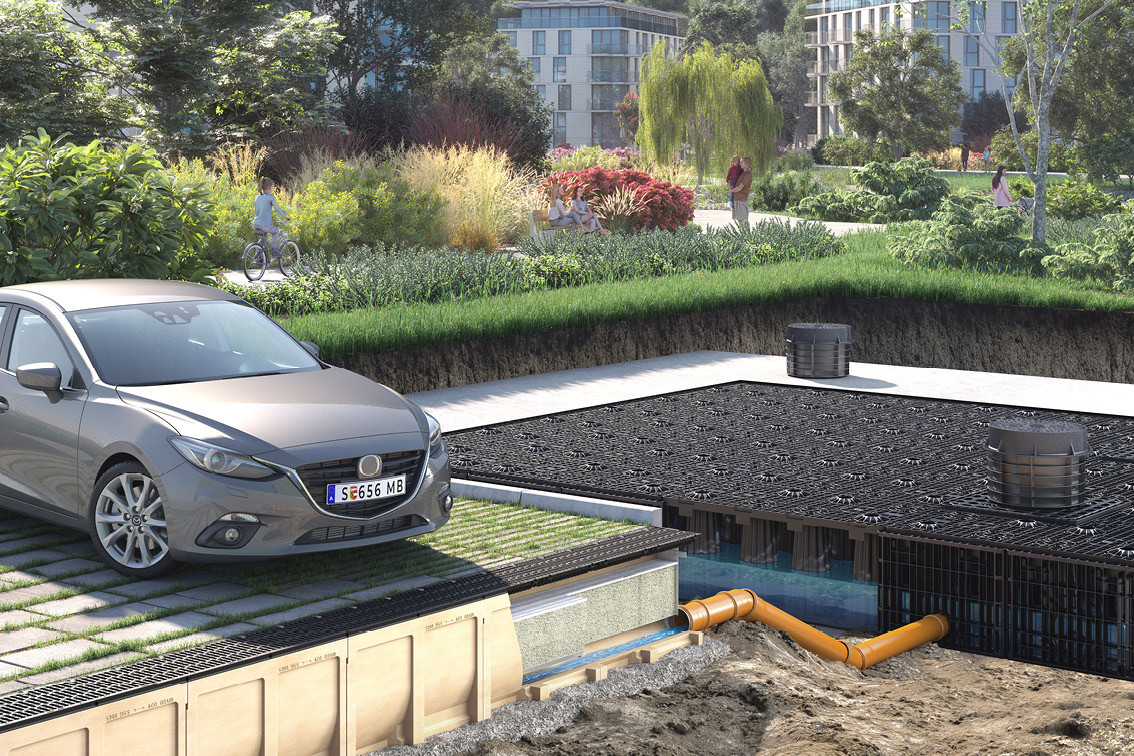

Oberflächennahe Sammlung, Behandlung und Versickerung zur Grundwasseranreicherung

Das anfallende Regenwasser wird gezielt über die ACO Powerdrain Stormclean Filtersubstratrinne gesammelt, gereinigt und anschließend vor Ort im Blockrigolensystem ACO Stormbrixx kontrolliert versickert. Alternativ kann das gereinigte Wasser zwischengespeichert und gedrosselt in einen Vorfluter eingeleitet werden.

So wird eine effektive Grundwasseranreicherung auch auf begrenztem Raum ermöglicht. Dieses System kombiniert Sammlung, Reinigung und oberflächennahe Einleitung optimal.

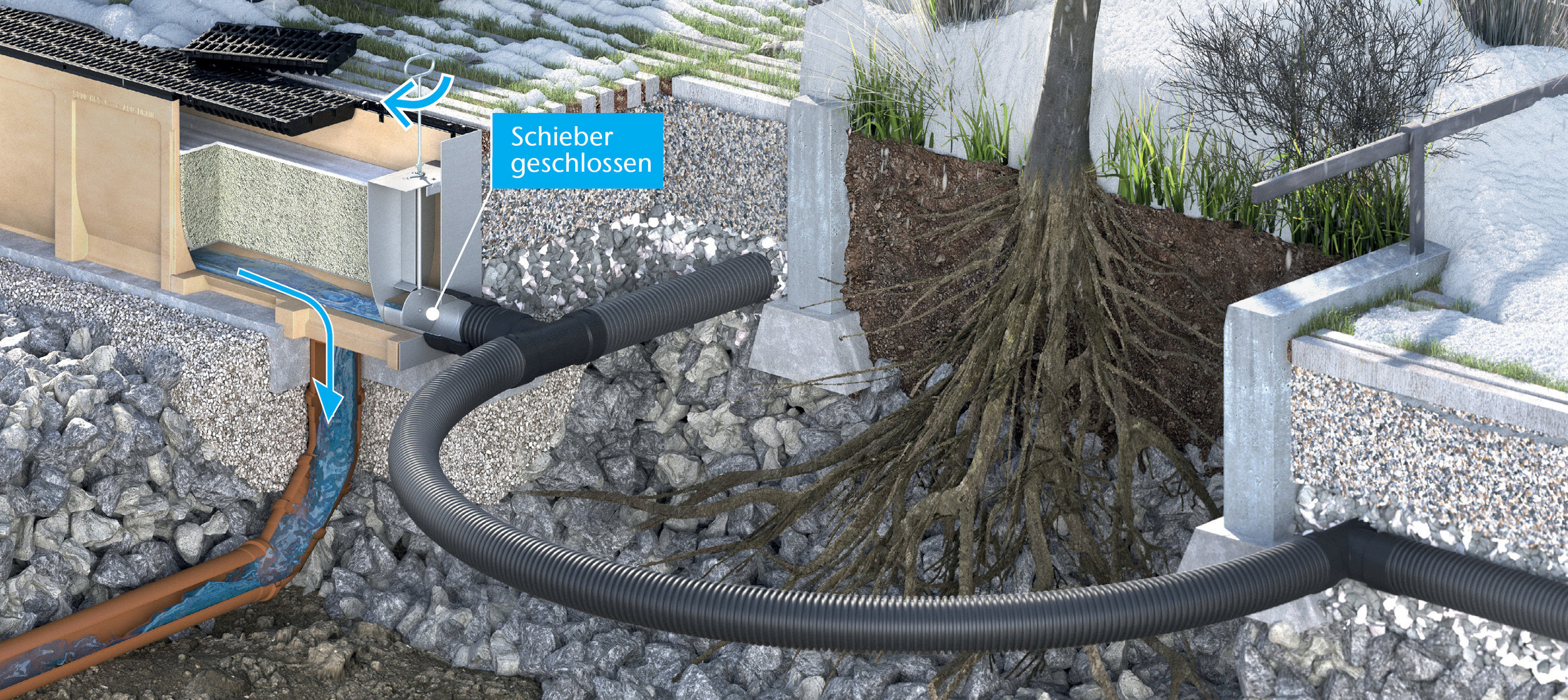

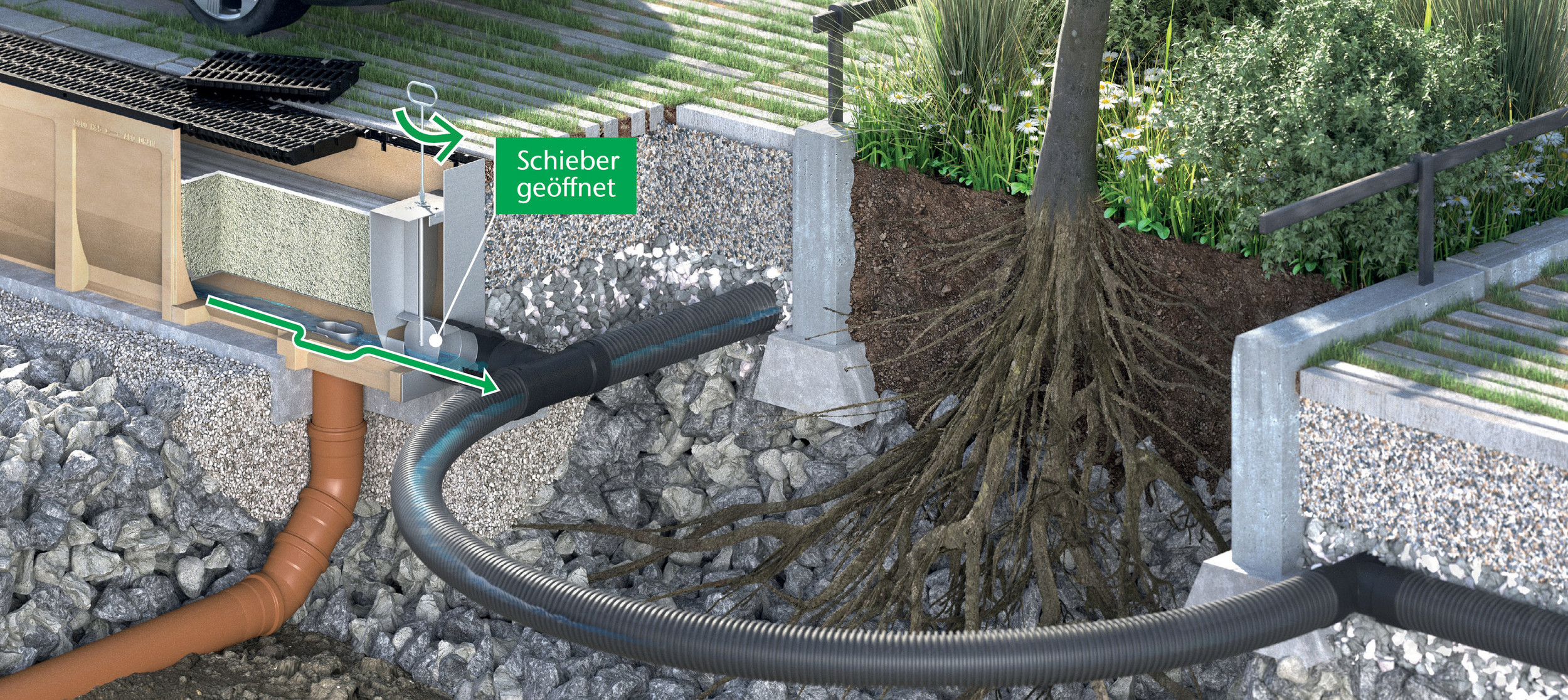

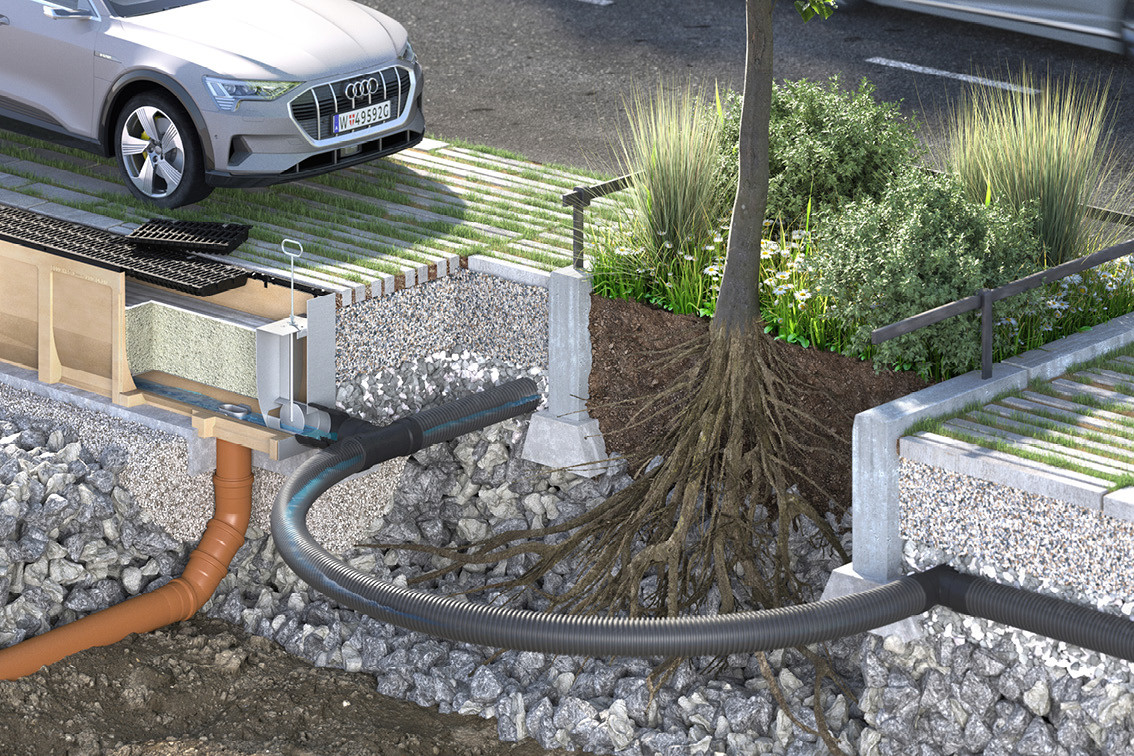

Oberflächennahe Sammlung, Reinigung und Einleitung zur Bewässerung urbaner Baumstandorte

Die Nutzung von Regenwasser ist zentral, um Stadtbäume nach dem Schwammstadtprinzip zu erhalten und Trockenheit zu überstehen. Dafür muss das Wasser zuvor von Schadstoffen aus Verkehrs- und Parkflächen gereinigt werden.

Die ACO PowerDrain Stormclean Filtersubstratrinne mit optionalem Schwammstadt-Set leitet im Winter salzhaltiges Wasser gezielt in den Kanal und schützt so Bäume und Grundwasser vor Versalzung. Mit nur 62 cm Auslaufhöhe ermöglicht sie eine oberflächennahe Bewässerung der Baumwurzeln über Teilsickerrohre in die Verteilerschicht des Schwammstadt-Aufbaus.

Normalrinne mit Baulänge 1m ohne Ablauf und ohne Revisionseinheit
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
1x ACO PowerDrain Stormclean 300 Rinnenkörper 50.0
2x Gussrost KL. F 900 mit KTL-beschichtung und Powerlock Verriegelung
1x Lochblech V2A mit überlappendem Stoß
16510003606603038512

Rinne mit dichtem Ablauf DN/OD 160 (LLD) senkrecht mit dichtem, schraubbarem Rohrstopfen am Revisionsrohr aufgesetzt, Baulänge 1 m
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
1x ACO PowerDrain Stormclean 300 Rinnenkörper 50.0.2
2x Gussrost KL. F 900 mit KTL-beschichtung und Powerlock Verriegelung
1x Lochblech V2A mit überlappendem Stoß und Revisionsrohr-Aufnahme
1x Revisionsrohr PVC DN/OD 160, Länge 395 mm
1x Rohrstopfen DN/OD 160 mit Schraubverschluss
161,910003606603038514

Rinne mit dichtem Ablauf DN/OD 160 (LLD) senkrecht mit Einlaufsieb als Filterbypass am Revisionsrohr, Baulänge 1 m
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
1x ACO PowerDrain Stormclean 300 Rinnenkörper 50.0.2
2x Gussrost KL. F 900 mit KTL-beschichtung und Powerlock Verriegelung
1x Lochblech V2A mit überlappendem Stoß und Revisionsrohr-Aufnahme
1x Revisionsrohr PVC DN/OD 160, Länge 395 mm
1x Einlaufsieb DN/OD 160 aus Edelstahl V2A
163,410003606603038517

Rinne als Probeentnahme-Einheit, mit Rohrstopfen im senkrechten Rohranschluss, dauerhaft mit gefiltertem Wasser gefüllt, Baulänge 1 m
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
1x ACO PowerDrain Stormclean 300 Rinnenkörper 50.0.2
2x Gussrost KL. F 900 mit KTL-beschichtung und Powerlock Verriegelung
1x Lochblech V2A mit überlappendem Stoß und Revisionsrohr-Aufnahme
1x Revisionsrohr PVC DN/OD 160, Länge 395 mm
2x Rohrstopfen DN/OD 160 mit Schraubverschluss
162,310003606603038518

Zubehör-Set Schwammstadt
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
Zubehör-Set für den Einbau am Baumstandort, Inhalt:
1x Umschaltventil zur Montage an der Stirnwand mit Ablaufstutzen
1x Überstau-Einsatz für senkrechten Rohranschluss DN/OD 160
1x Rohrbogen 75 mm für stirnseitigen Rohranschluss
6,3xxx3038518

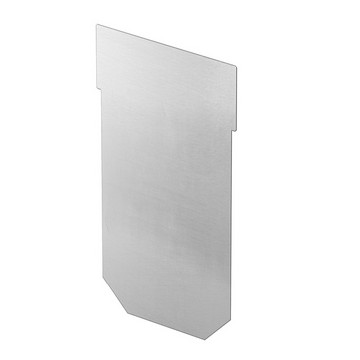

Stirnwand für Rinnen-Ende
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
ACO PowerDrain Stormclean 300 Stirnwand für Rinnenende, V2A3,836066023033853

Stirnwand für Rinnen-Anfang
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
ACO PowerDrain Stormclean 300 Stirnwand für Rinnenanfang, V2A3,463836023027945

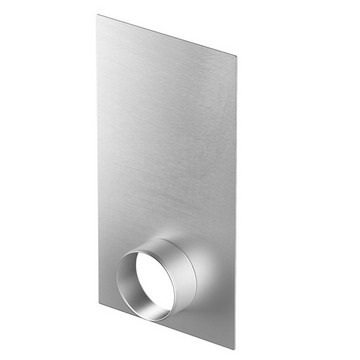

Stirnwand für Rinnen-Ende mit Rohrstutzen DN/OD 160
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
ACO PowerDrain Stormclean 300 Stirnwand für Rinnenende mit Rohrstutzen DN/OD 160, V2A4,0660360723027946

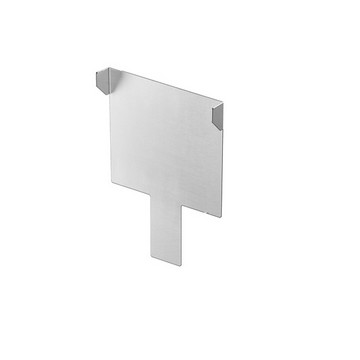

Schottblech
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
ACO PowerDrain Stormclean 300 Schottblech, V2A, zur Vermeidung einer Substratverlagerung bei starkem Längsgefälle und/oder hohen Fließgeschwindigkeiten, mit Klemmbefestigung zur regelmäßigen flexiblen Positionierung im Rinnenkörper1,4398300423027947

ACO Stormclean TF Filtermaterial Sack 0,0375 m³
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
Filtermaterial im 25 kg Papiersack, ausreichend für ca. 0,45 m25xxx3041023

ACO Stormclean TF Filtermaterial Big Bag 1,5 m³
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
Filtermaterial im 1 t Big Bag, ausreichend für ca. 17,85 m1000,0xxx3012522

ACO Stormclean Vorfiltervlies Rolle 5 m x 35 cm
InhaltBrutto
Gewicht
(kg)
Länge
(mm)
Breite
(mm)
Höhe
(mm)
Artikel
Nummer
Vorfiltermatte ausprogressiv vernadeltem Filtervlies, zum Abdecken des Filtersubstrats, Rolle 5 m, Breite 35 cm1,25000350133043440

Gerne helfen wir Ihnen bei der Bemessung und effiziente Planung!

Wir freuen uns auf Ihre Anfrage!

Ihre Ansprechpartner

Christof Baumgartner-Dusek
Christof Baumgartner-Dusek

Anwendungstechnik Bauelemente

Gregor Wohlmutter
Gregor Wohlmutter

Anwendungstechnik Bauelemente

Harald Plahs
Harald Plahs

Anwendungstechnik Bauelemente

ACO Filtersubstratrinne | Technisches DatenblattPDF
ACO Filtersubstratrinne | Technische Zeichnungen - PDF FilesZIB
ACO Filtersubstratrinne | Technische Zeichnungen - DWG FilesZIB
ACO Filtersubstratrinne | AbziehschablonePDF
ACO Filtersubstratrinne | Ausschreibungstexte PDF
ACO Filtersubstratrinne | ProspektPDF
