Entwässerung von Außenanlagen im Wohnbau

Der Bereich der Außenanlagen im Wohnbau zeichnet sich durch oftmals unterschiedliche Verwendungsbereiche aus.

Ob Gartenanlage, Erholungsflächen oder öffentliche Flächen - sie alle stellen unterschiedliche Anforderungen (Einbauarten, Belastungsklassen, usw...) an eine passende Entwässerungslösung.

Neben einer sicheren Entwässerungslösung bei Starkregen Ereignissen, spielen bei der Gestaltung dieser Bereiche immer öfters auch Ästhetik und Design eine wesentliche Rolle.

Mit den passenden ACO Produkten lassen sich Funktionalität und Design kombinieren und normgerecht in Ihr Wohnbauprojekt integrieren.

ACO DRAIN®. Die Ästhetik der Linie.

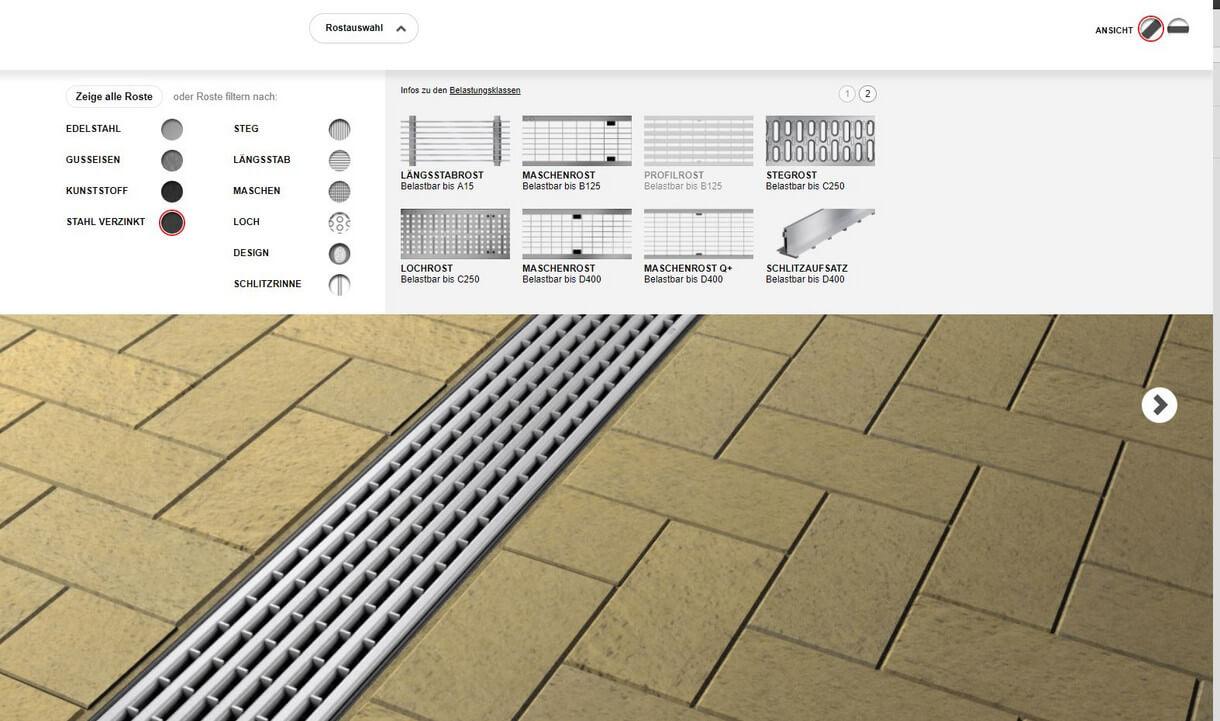

Entdecken Sie den ACO DRAIN® Visualizer!

Aus ACO Polymerbeton
Serienmäßig integrierte EPDM-Dichtung
Robuster Rinnenkörper
Verbesserte Selbstreinigung
Bewährtes, einfaches Handling
Einfaches Versetzen von oben

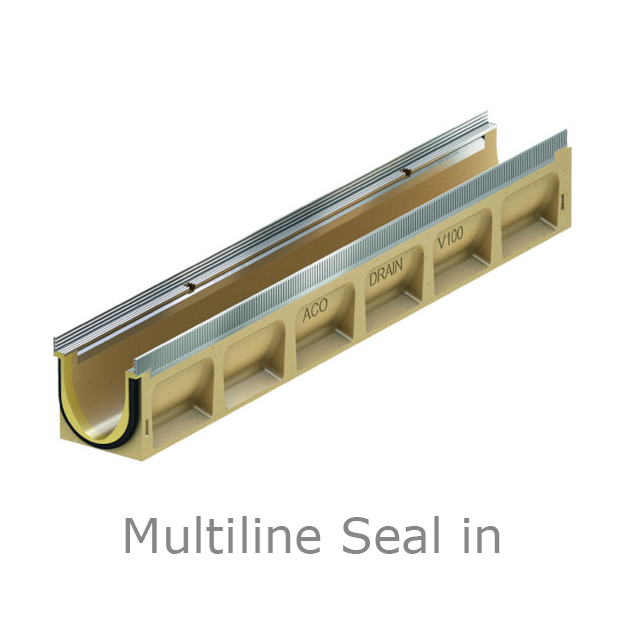

Multiline Seal in

Außergewöhnlicher Look.
Drei Standardhöhen verfügbar.
Individuelle Höhe optional.
Rahmen für Multiline und XtraDrain Rinnen geeignet.
EN 1433 geprüft und zertifiziert.

Schlitzrahmen SlotTop

Große Auswahl an Rosten.
Aus Gusseisen, Edelstahl, Stahl oder Kunststoff.
Unabhängig mit Rinnenkörper kombinierbar.
Für Belastungsklassen A 15 bis E 600.

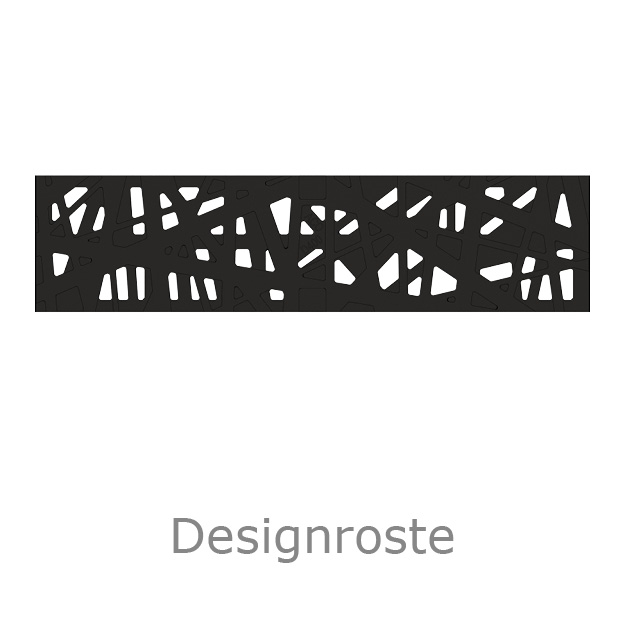

Designroste

Rinnenkörper in monolithischer Bauweise ohne Klebefuge
Mit V-Querschnitt
Aus Polymerbeton
Vandalismussicher
Bis Belastungsklasse D 400

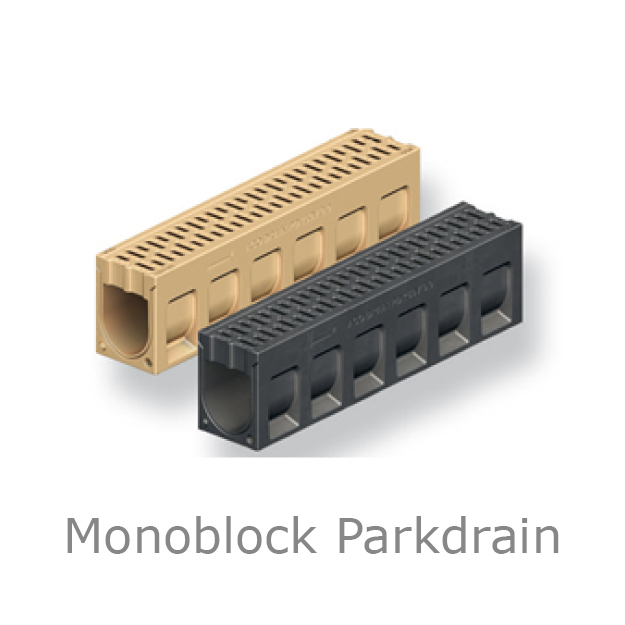

Monoblock Parkdrain

2 in 1 - Bordstein und Entwässerung in einem System
Dauerhaft frost- und tausalzbeständig
Werkstoff Polymerbeton
Monolithische Bauweise

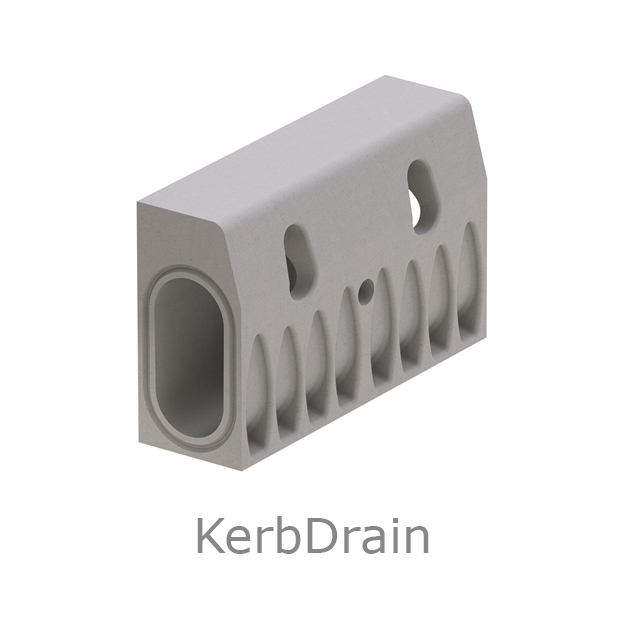

KerbDrain

Leichter Polymerbeton mit glatter Oberfläche.
Flüssigkeitsdicht und tausalzbeständig
Schraublose Arretierung
Kantenschutz aus Gusseisen
Belastungsklassen bis F 900

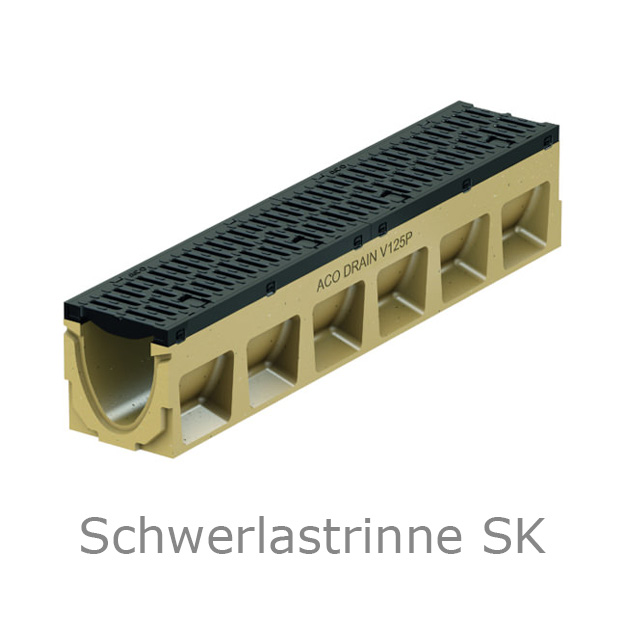

ACO Schwerlastrinne SK

Modulare Bauweise
Combipoint PP aus Polypropylen (PP)
Lastentkoppelt durch Wegfall der Mörtelfuge und Teleskopprinzip
Drehbar und leichte Bauteile

Straßenablauf Combipoint

Schraubloser Arretierung
Ablaufkörper aus Polymerbeton
Belastungsklassen A 15 – B 125
Mit Lippenlabyrinthdichtung
Integrierter Geruchsverschluss

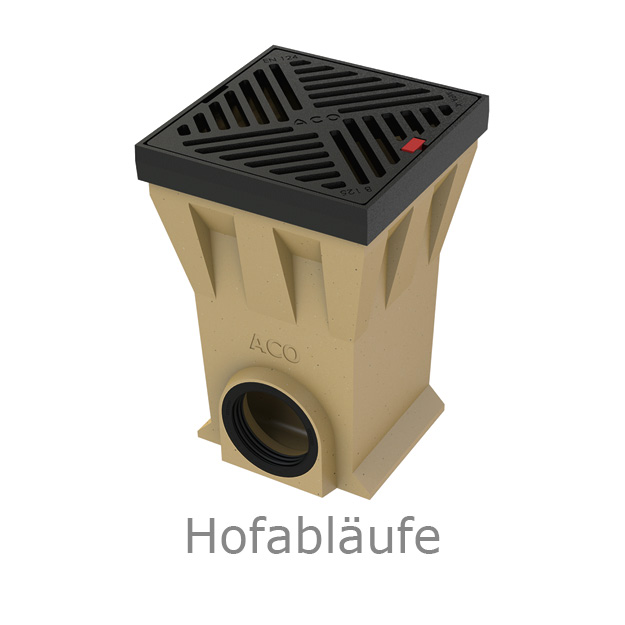

Hofablauf mit Pointlock

Entkopplung der Lastabtragung zwischen Abdeckung und Schacht
keine Mörtelfuge im System
Lastabtragung in den Straßenunterbau
Entlastung des Schachtes um bis zu 85%

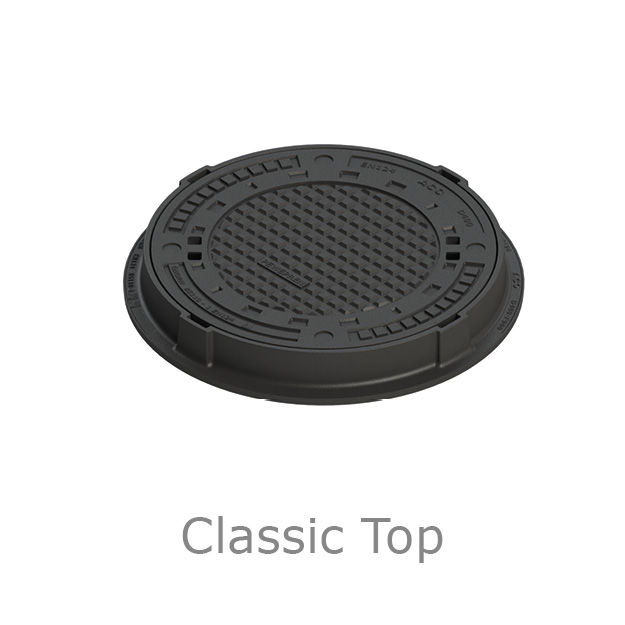

Kanalgussabdeckungen

Sicherheit & Funktionalität
Korrosionsbeständig und deklarierte Belastungsklassen
Große Materialvielfalt
Ästhetisches Erscheinungsbild
Problemloser Einbau von Bodenbelägen dank individueller Anpassbarkeit

Access Covers

Ermöglicht die Herstellung wasserdurchlässiger, gelegentlich befahrbarer und begrünter Flächen
Optimale Zellengröße für hohen Grünanteil
Einfache Verarbeitung durch das geringe Gewicht

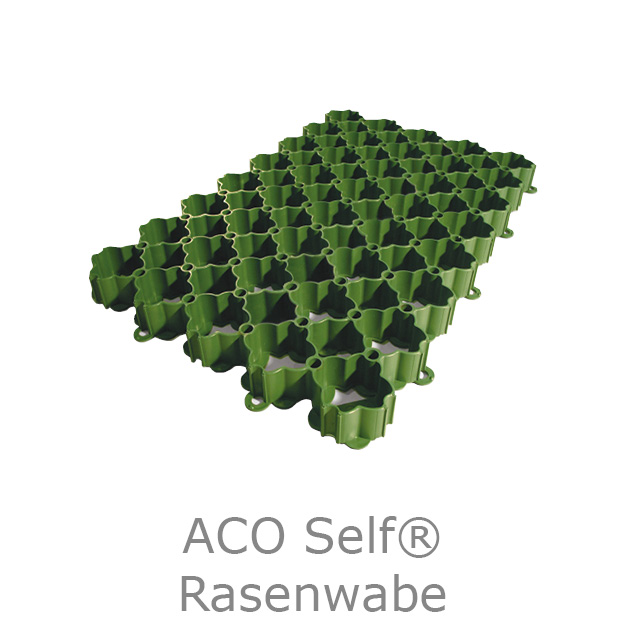

ACO Rasenwabe

Ermöglicht die Herstellung wasserdurchlässiger, befahrbarer Flächen
Weniger Füllmaterial im Vergleich zurlosen Schüttung
Einfache Verarbeitung
Weniger Unkrautwuchs durch angebrachtes Geovlies

ACO Kiesstabilisierung

Monolithischer Rundbehälter
Zur verbesserten Sedimentation von Schlamm vor Abscheideranlagen
Anschlüsse mit patentiertem Kunststoffeinsatz
Schachtabdeckung gemäß EN 124 Klasse D 400
Schutz vor Versandung von Versickerungsanlagen und Regenwasserkanälen

Sedimentationsanlage

Einfacher Transport und Einbau dank Werkstoff GFK und Vorbefüllung mit Filtersubstrat.
3-in-1-Behälter-System für maximale Effizienz bei Einbau und Betrieb.
Individuelle Behältergrößen möglich.

Technischer Filter

Höchste Stabilität durch Bauform und Verlegen im Verband
Inspizieren und Spülen in alle Richtungen möglich
Geringe Transportkosten durch Stapelbarkeit
Einfacher Einbau durch Baukastenprinzip
Hohes Hohlraumvolumen von bis zu 97%

Stormbrixx Versickerung

ACO Q-Brake wird aus rostfreiem Stahl V2A hergestellt und individuell für die Anforderungen konfiguriert.
Das ACO Designservice benützt hierfür spezielle Software um sicherzustellen, dass das System die jeweiligen Projekterfordernisse erfüllt.

Q-Brake Wirbeldrossel

Normen / Richtlinien	Kurzbeschreibung
ÖNORM EN 1433	Diese Europäische Norm legt Anforderungen für lineare Entwässerungsrinnen in Flächen für Fußgänger- und/oder Fahrzeugverkehr zur Aufnahme und Ableitung von Oberflächenwasser fest. Diese Rinnen werden unter Beachtung der Einbauanleitungen des Herstellers entweder als Typ 1 definiert, der kein lastabtragendes Fundament und/oder eine Ummantelung benötigt, oder als Typ M, der ein lastabtragendes Fundament und/oder eine Ummantelung benötigt, um im eingebauten Zustand vertikale und horizontale Belastungen abtragen zu können. Diese Norm legt Anforderungen an Roste und Deckel fest, die in lineare Entwässerungssysteme integriert sind.Diese Norm legt Begriffe, Klassen, Nenngrößen, Bau- und Prüfgrundsätze, Kennzeichnung, Prüfung und Güteüberwachung von Entwässerungsrinnen fest.
ÖNORM EN 124	Diese Europäische Norm gilt für Abdeckungen und Aufsätze mit einer lichten Weite bis einschließlich 1 000 mm zum Abdecken von Abläufen, Einsteig- und Kontrollschächten in Flächen, die für Fußgänger- und/oder Fahrzeugverkehr bestimmt sind. Sie legt Definitionen, die Klassifizierung, allgemeine Baugrundsätze, Leistungsanforderungen und Prüfverfahren fest für Aufsätze und Abdeckungen nach - EN 124-2 für Aufsätze und Abdeckungen aus Gusseisen, - EN 124-3 für Aufsätze und Abdeckungen aus Stahl oder Aluminiumlegierungen, - EN 124-4 für Aufsätze und Abdeckungen aus Stahlbeton, - EN 124-5 für Aufsätze und Abdeckungen aus Verbundwerkstoffen, - EN 124-6 für Aufsätze und Abdeckungen aus Polypropylen (PP), Polyethylen (PE) oder weichmacherfreiem Polyvinylchlorid (PVC-U). Dieser Teil 1 gilt nur in Verbindung mit mindestens einer der Normen EN 124-2, EN 124-3, EN 124-4, EN 124-5 und EN 124-6, die sich jeweils auf diesen Teil 1 beziehen.
ÖNORM EN 2506 Teil 1 - 3	Diese ÖNORM ist ausschließlich für Anlagen zur Versickerung von Regenwasser anzuwenden. Diese ÖNORM behandelt die Festlegung der Einzugsflächen, die hydraulischen Bemessungsgrundlagen, die Dimension und Ausführung der einzelnen Anlagenteile, denen hydraulische Wirkungen und keine qualitativen Reinigungsleistungen zugemessen sind, sowie deren Wartung. Die ÖNORM behandelt nicht die Versickerung des Abflusses von übergeordneten Verkehrsflächen, wie z. B. Autobahnen oder Hauptverkehrsstraßen.
ÖNORM 5110	Diese ÖNORM dient zur Ergänzung der in ÖNORM EN 124 (alle Teile) offen gelassenen Angaben über Konstruktionen und Einbauvorschriften für austauschbare Aufsätze/Abdeckungen für Einstiegschächte der Nennweite 600. Die in ÖNORM EN 124 enthaltenen Bestimmungen über Baugrundsätze, Prüfungen, Kennzeichnung und Güteüberwachung sind vollinhaltlich gültig.
ÖWAV Regelblatt 45	ÖWAV-Regelblatt 45: Oberflächenentwässerung durch Versickerung in den Untergrund
