ACO Kanalgussabdeckungen

Gusseisen zeichnet sich generell durch eine hohe Korrosionsbeständigkeit gegen Abwasser, Taumittel und sonstige Umwelteinflüsse aus. ACO produziert Schachtabdeckungen und Aufsätze aus Grauguss (EN-GJL) und Sphäroguss (EN-GJS). Materialien, welche sich in ihren Eigenschaften und Einsatzbereichen unterscheiden.

Der Werkstoff Grauguss zeichnet sich durch optimale Dämpfungseigenschaften, hohe Druckfestigkeit von 600 bis 1080 N/mm2, Zugfestigkeit von 100 bis 350 N/mm2 sowie eine geringe Bruchdehnung bzw. elastische Verformung aus. Der ideale Werkstoff für Rahmen von Abdeckungen und Aufsätzen.

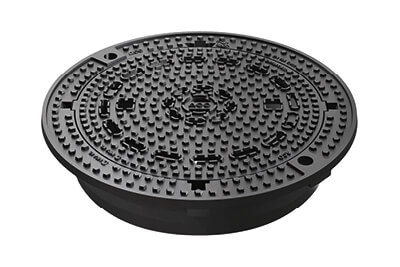

Schachtabdeckungen Multitop

In stark belasteten Fahrbahnen müssen Schachtabdeckungen möglichst solide und dauerhaft mit dem Fahrbahnbelag oberflächenbündig abschließend eingebaut sein. Die ZTV Ew-StB 14 (Zusätzliche Technische Vertragsbedingungen und Richtlinien für den Bau von Entwässerungseinrichtungen im Straßenbau) beinhalten konkrete Anforderungen und Empfehlungen. Darüber hinausgehend bietet das ACO Premium Sortiment Multitop / Multitop Bituplan langfristige Klapperfreiheit durch seine einzigartige mechanische Bearbeitung und das hochwertige Konzept der dämpfenden Einlagen.

Produktvorteile Multitop

  • Große Lüftungsquerschnitte zur Belüftung des Kanals
  • Dämpfende PEWEPREN-Einlagen
  • Verkehrssicher und einfach bedienbar durch Deckel mit schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff
  • Schachtabdeckung entsprechend ÖNORM EN 124
  • Klasse der Rutschhemmung mindestens R11 nach DIN 51130
  • Integrierte Aufnahme für Einstiegshilfe nach DIN 19572
  • Weitere Bauformen auf Anfrage

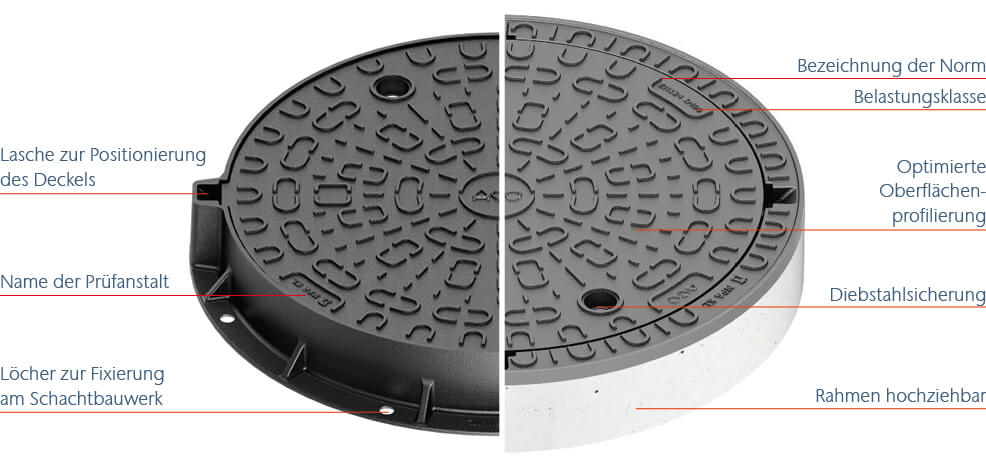

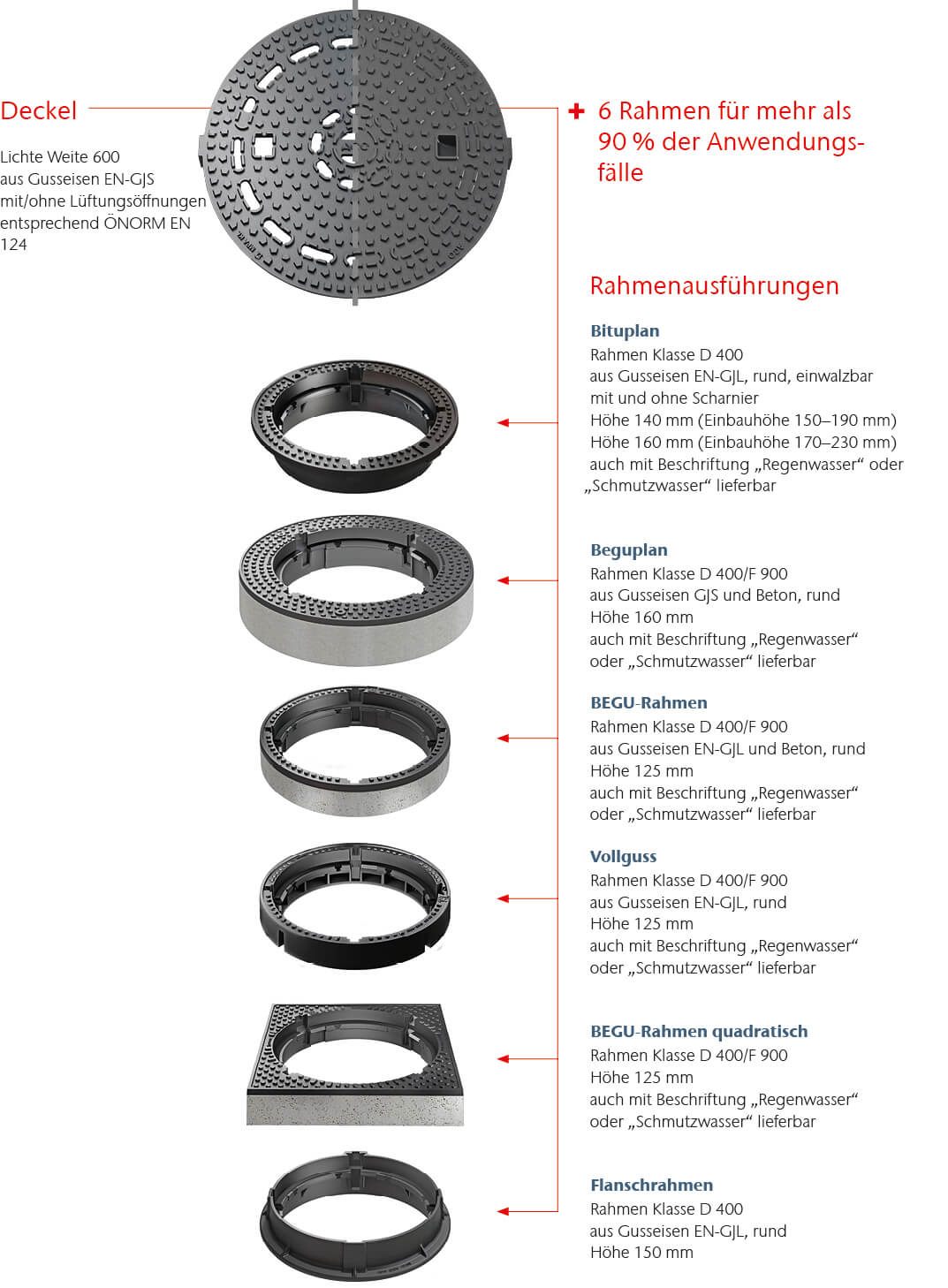

Übersicht System Schachtabdeckung Multitop

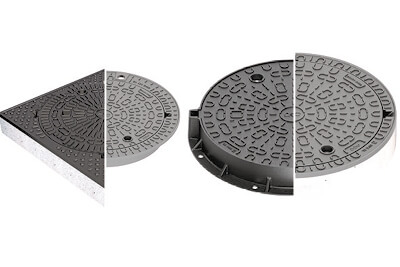

Schachtabdeckungen Citytop

Produktvorteile Citytop

  • Klapperfrei durch PEWEPREN-Einlage im Rahmen
  • Arbeitsergonomisch durch geringes Deckelgewicht
  • Verkehrssicher durch schraublose, wartungsfreie, einfach zu bedienende Arretierung aus hochverschleißfestem Kunststoff
  • Entsprechend ÖNORM EN 124 und B 5110-2 (nicht austauschbar)
  • Nachträgliche Option zur Verriegelung

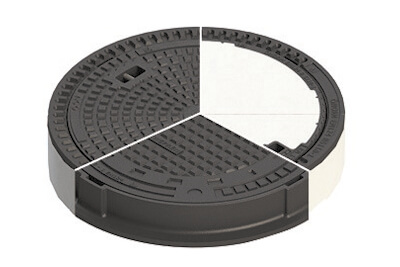

Schachtabdeckungen ClassicTop

Produktvorteile ClassicTop

  • Sicherung des Deckels im Rahmen durch flächenbezogene Masse
  • Verwendung eines Schmutzfängers möglich
  • Entsprechend ÖNORM EN 124 und B 5110-1
  • Austauschbarer Deckel

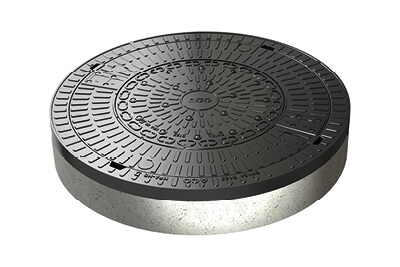

Schachtabdeckungen SAKU

Produktvorteile SAKU

  • Rahmen aus BEKU - Beton/Kunststoff
  • Deckel aus hochfestem Polypropylen
  • Dauerhafte Optik
  • Leichtes Deckelgewicht von 9 kg
  • Verkehrssicher und einfach bedienbar durch Deckel mit schraublosen, wartungsfreien Arretierungen aus hochverschleißfestem Kunststoff

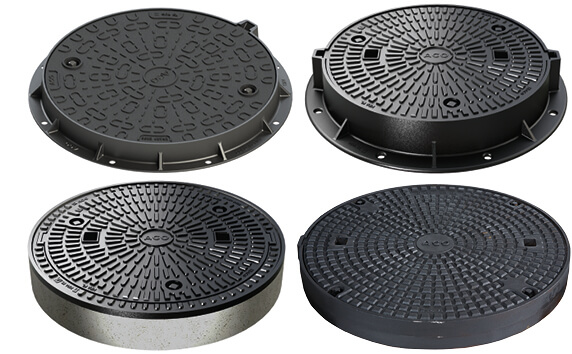

Schachtabdeckungen Tagwasserdicht & Rückstausicher

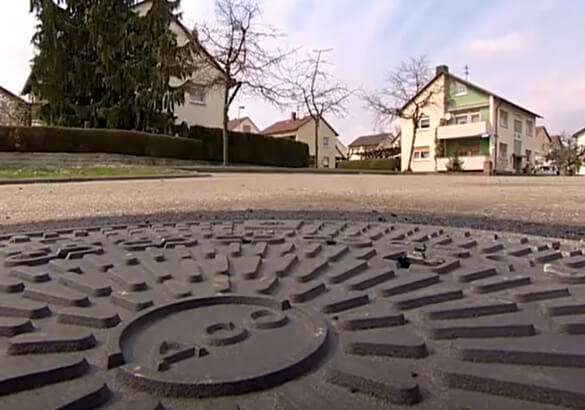

System BITUPLAN - selbstnivellierend

Die selbstnivellierende Schachtabdeckung BITUPLAN ist speziell für hohe Radlasten und eine erhöhte Verkehrsfrequenz konzipiert. Die vom Schachtkopf entkoppelte Lastabtragung sowie die stufenlose Anpassung des Rahmens bieten eine perfekte Anpassung und lange Haltbarkeit. Der BITUPLAN ist mit unterschiedlichen Rahmenhöhen perfekt auf jeden Straßenaufbau zugeschnitten.

Normkonform

Um die Vorgaben nach ÖNORM EN 124 zu erfüllen, bedarf es einer hohen Produkt- und Herstellungsqualität. Neben einer Erstprüfung unterliegen unser Produktionsprozess sowie unsere Produkte einer permanenten internen und externen Qualitätskontrolle. Dies entspricht dem ACO Qualitätsgedanken und erfolgt in enger Zusammenarbeit mit anerkannten sowie unabhängigen Zertifizierungsstellen.

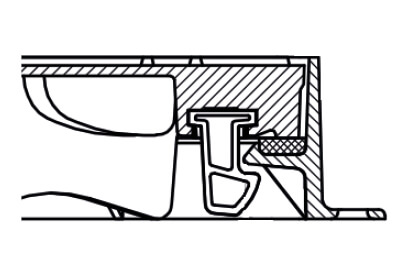

Sicherung der Deckel

ACO sichert die Deckel im Rahmen abhängig vom Werkstoff. Grauguss-Deckel werden über die flächenbezogene Masse und Sphäroguss-Deckel über spezielle Arretierungen für die Verkehrsbelastungen in der Straße gesichert.

Die Wahl der richtigen Schachtabdeckung ist abhängig von Lastklasse, Material (Guss oder Beton) sowie den jeweiligen Einsatzbereich!

Gerne helfen wir Ihnen bei Auswahl der richtigen Schachtabdeckung für Ihr Projekt

Kontaktieren Sie uns!
