Das ACO Pipe Steckmuffenrohrsystem aus rostfreiem Stahl bietet eine moderne Alternative zu Kunststoff-, Guss- oder verzinkten Rohrleitungen. Sowohl in der Lebensmittelindustrie, der gewerblichen Großküche als auch in der chemischen und pharmazeutischen Industrie fallen im Ablaufsystem hohe Temperaturen und aggressive Medien an. Rohrleitungen werden dadurch deutlich höheren Beanspruchungen ausgesetzt.

ACO Pipe weist eine hohe Temperaturstabilität und beste Resistenz gegen aggressive Medien auf und hat sich seit vielen Jahren in diesem Bereich bewährt. Die sehr glatten Oberflächen führen zu exzellenten Strömungsverhältnissen im Rohrsystem und verringern dadurch die Reinigungsintervalle und die Gefahr von Ablagerungen.

Komplettverrohrung mit ACO Pipe
Neben Zulauf-, Ablauf- und Entlüftungsleitung kann das ACO Pipe Edelstahlrohrsystem auch für die Entsorgungsleitung und die Druckleitung der Abwasserhebeanlage eingesetzt werden.

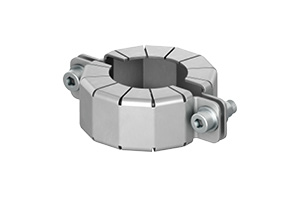

Entsprechende Steckmuffensicherungen und Druckrohrschellen sind im Produktsortiment enthalten.

ACO Pipe Rohrsystem



Produktvorteile

  • Höchste Temperaturstabilität
  • Keine Brandlast
  • Verfügbar in V2A (1.4301) oder V4A (1.4404)
  • Tauchbad-Beizung für hohe Korrosionsbeständigkeit
  • Geringer Ausdehnungskoeffizient
  • Sehr geringe Oberflächenrauigkeit für exzellente Strömungsverhältnisse
  • Hohe Stabilität bei geringem Gewicht
  • Einfache Montage und hohe Flexibilität in der Anwendung



Komplettsortiment

Um diesen gestiegenen Anforderungen gerecht zu werden, bietet ACO ein komplettes Sortiment an Rohren und Fittingen in den Dimensionen DN 40 bis DN 200 an.

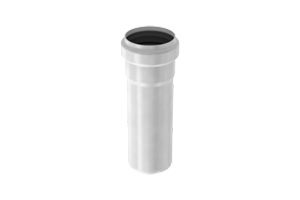

ACO PIPE Edelstahlabflussrohre werden nach ÖNORM EN 1124 ausschließlich aus Edelstahl hergestellt und unterliegen einer kontinuierlichen Fremdüberwachung.

Nach ÖNORM EN 1124 muss ein Edelstahlrohrsystem für einen Betriebsdruck bis zu 0,5 bar ohne zusätzliche Sicherung ausgelegt sein. Unser Rohrsystem ist bis zu einem Betriebsdruck von 0,7 bar geprüft! Bei Verwendung unserer Steckmuffensicherung ist ein maximaler Betriebsdruck von 2,0 bar zulässig (bis DN 125).

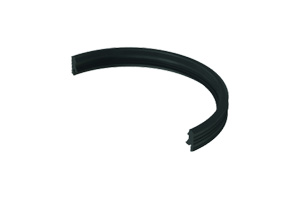

Durch eine knicksichere und doppeldichtende Funktionsweise im ACO Dichtelement wird mit der ACO PIPE Steckmuffenverbindung eine dauerhafte Funktionsfähigkeit garantiert. Die ACO PIPE Muffen sind mit Dichtelementen aus EPDM ausgerüstet und für Einsätze in einem Temperaturbereich von -50°C bis + 130°C geeignet.

Für besondere Anwendungsfälle bietet ACO auch Dichtelemente aus NBR oder VITON an.

Anwendungsbereiche

  • Großküchenbetriebe
  • Lebensmittelindustrie
  • Schlachthöfe und fleischverarbeitende Betriebe
  • Chemische und pharmazeutische Industrie
  • Kosmetikindustrie

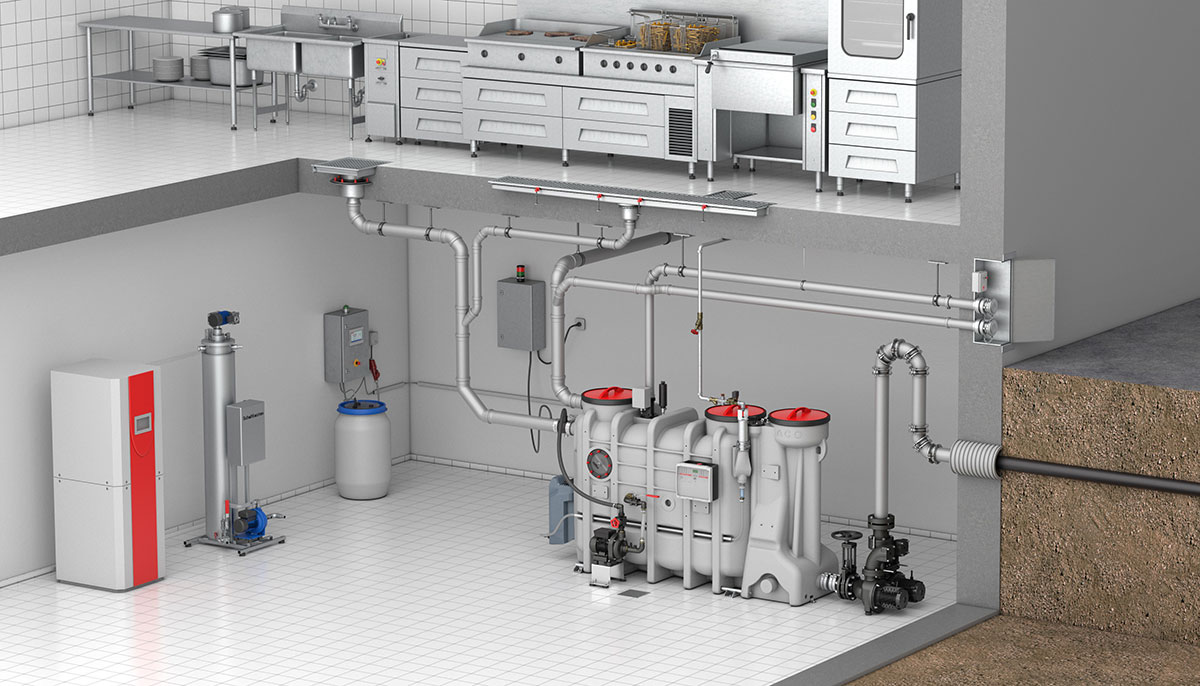

Verrohrung von Fettabscheidern und Hebeanlagen

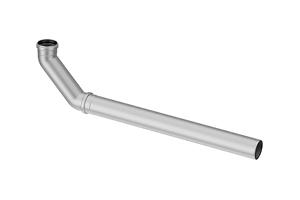

Das Edelstahlrohrsystem ACO Pipe ist die perfekte Lösung für die Verrohrung von Fettabscheidern und Abwasserhebeanlagen.

Im ACO Pipe Sortiment findet sich alles, was für den optimalen Anschluss und die Verbindung dieser Systeme miteinander nötig ist.

Um eine ordentliche Funktion des Fettabscheiders gewährleisten zu können, muss das über das Fallrohr zufließende Küchenabwasser zuerst beruhigt werden, bevor es in den Abscheider gelangt.

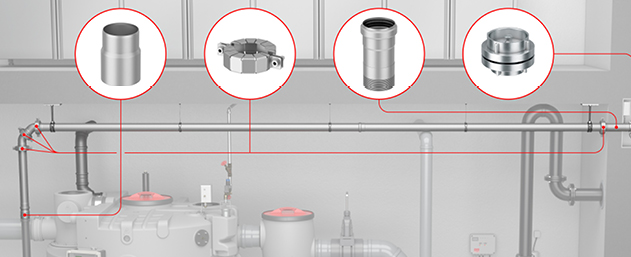

Einbaubeispiel: Entsorgungsleitung ohne Entsorgungspumpe

Bei Fettabscheidern ohne Entsorgungspumpen müssen Rohrumlenkungen, Übergangsstücke und das finale Rohrstück vor dem Anschluss der Storz-Kupplung mit den Steckmuffensicherungen aus dem Lieferprogramm fixiert werden.

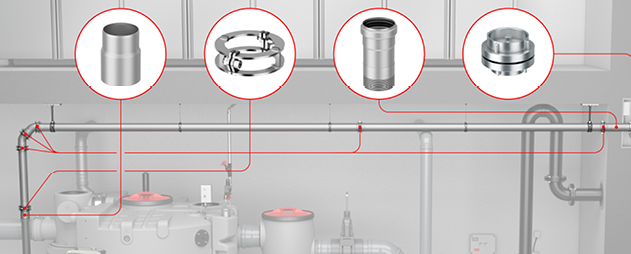

Einbaubeispiel: Entsorgungsleitung mit Entsorgungspumpe

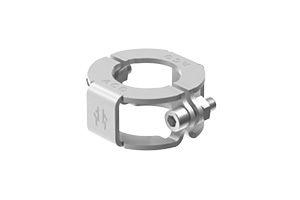

Bei Fettabscheidern mit Entsorgungspumpen müssen alle Rohrverbindungen und Umlenkungen mit den dafür vorgesehenen Druckrohrschellen ausgerüstet werden.

ACO Pipe Rohrsystem

ACO Pipe Rohrsystem

Das ACO PIPE Steckmuffensystem aus rostfreiem Stahl gewährt eine moderne Alternative zu den Kunststoff- und verzinkten Rohrleitungen.
