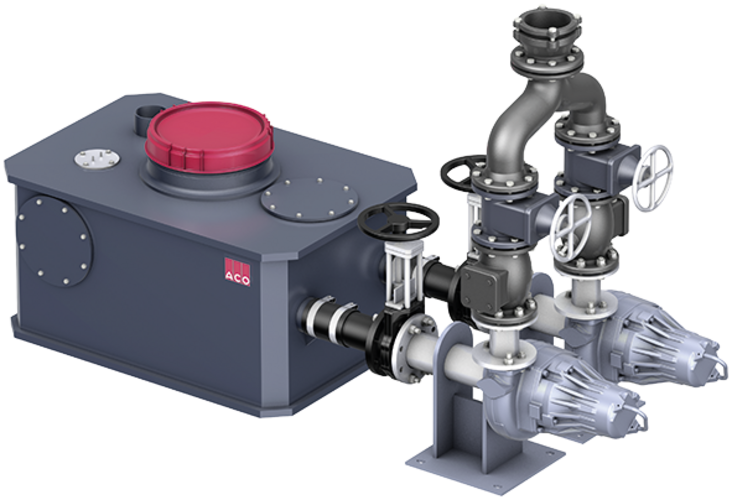

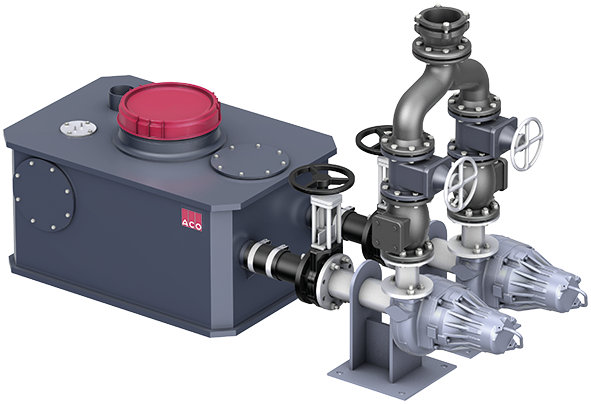

Abwasserhebeanlage Muli-XL DDP
Produktvorteile
- Behälter individuell nach Kundenwunsch konfigurierbar
- Hohes Maß an Betriebs- und Ausfallsicherheit
- Pumpe mit adaptivem Laufrad für verstopfungsarmen Betrieb
- Pneumatische Niveauschaltung mit Staurohr und Lufteinperlung
- Großes Behälternutzvolumen (bis zu 1100 Liter je nach Ausführung)
- Zulaufhöhe wählbar
- Geeignet für:
- Fäkalienhaltiges Abwasser
- Fäkalienfreies Abwasser
Produktinformationen
Der robuste Behälter aus Polyethylen mit einem Nutzvolumen von bis zu 1100 l ist individuell auch mit vielfach größerem Fassungsvermögen lieferbar.
Die Zulaufhöhe und Zulaufseite ist, ebenso wie die Behälterlänge, frei wählbar. Die Pumpen sind waagerecht verbaut. Der Vorteil: Pumpen dieser Bauart lassen sich im laufenden Betrieb austauschen oder reparieren, ohne dass der Behälter abgelassen werden muss. Außerdem entlüften sich die Pumpen selbst über die Druckleitung.
Anwendungsbereiche
- Gewerbliche oder industrielle Objekte mit starkem Abwasseranfall
- Hinter Fettabscheidern
- Mehrfamilienhäuser
Infobox
Der Sammelbehälter der Muli XL ist ein Konfigurationsbauteil das entsprechend den Anforderungen gefertigt wird. Nutzvolumen, Zulaufhöhe und Stutzen sind konfigurierbar.
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
Kabelverlängerung GSM
Passend für
- GSM - Modul
Beschreibung
- Länge inkl. Anschlüsse: ca. 15 m
- Kabel-Typ: RG58
- Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
- Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
- Nutzbar im Temperaturbereich: -20°C bis 85°C
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P / Powerlift-P/F-H
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
Set aus Anschluss- und Überflutungsmodul
Passend für
- Rückstauverschlüsse Triplex-K
- DN 100 – DN 150
- Rückstauverschlüsse Quatrix-K
- Alle Abwasserhebeanlagen
- Alle Abscheider
- Vorbehälteranlage-duo
Beschreibung
- Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
- Für elektrisch leitende Flüssigkeiten
- Optische und akustische Alarmmeldung ca. >85 dB
- Potentialfreier Kontakt zur Störungsweiterleitung
- Schutzart: Steuerung IP 54; Fühler: IP68
- Betriebspannung: 230 V/AC 50/60 Hz
- Steckerfertig: 1,4 m
- Überflutungsmelder mit 10 m Kabel
- Gewicht: 1,1 kg
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: Ø62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
Blitzleuchte
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- 230V
- Stromaufnahme: 70 mA
- Gewicht: 1 kg
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12V DC
- Stromaufnahme: 500 mA

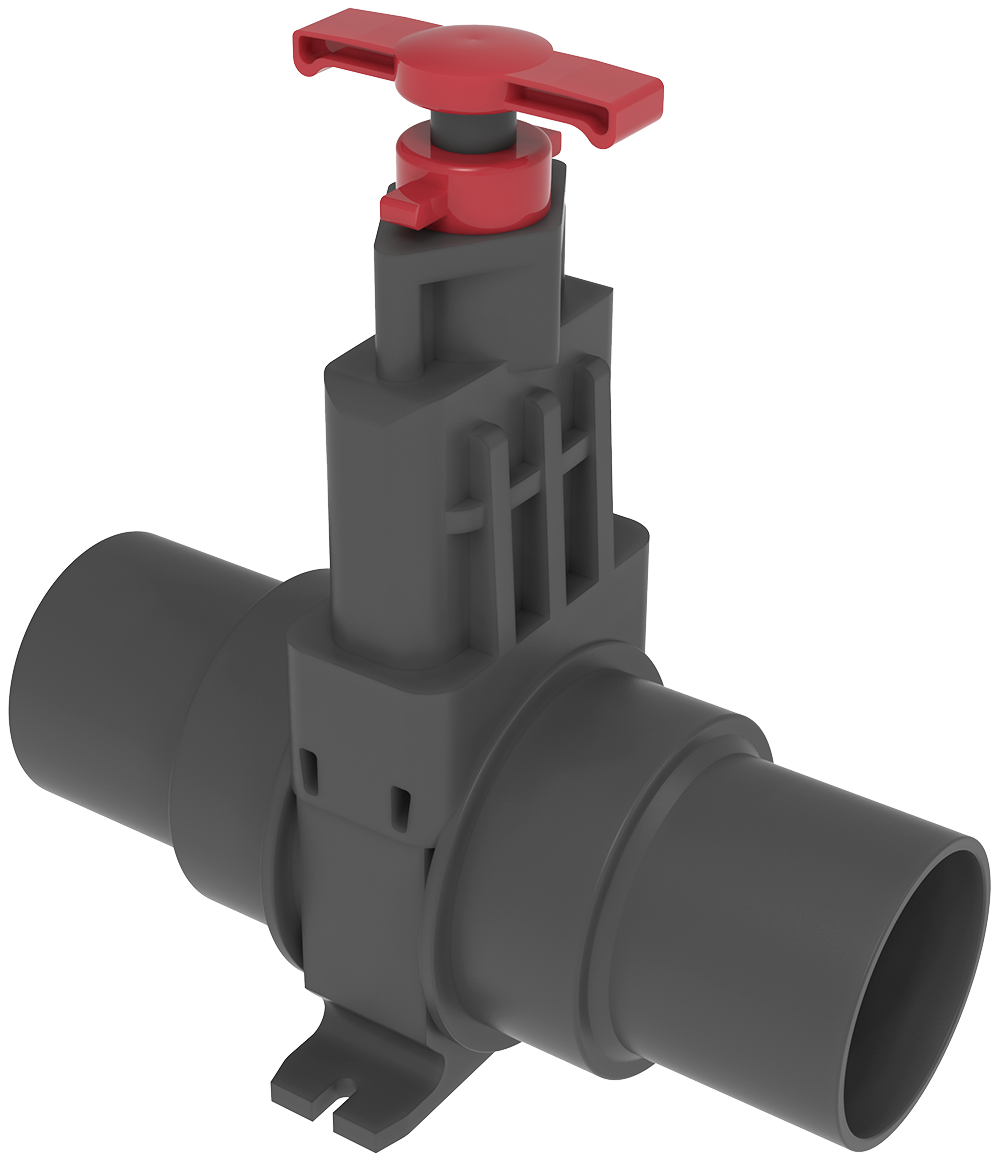

Zulauf-/Absperrschieber DN 100
Passend für
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 2 und 4
- LipuMobil – Typ 0,5
Beschreibung
- Aus PVC
- Beiderseits Spitzende Ø110 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
- Gesamtmaße: 176 x 360 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 5,9 kg
Zulauf-/Absperrschieber DN 150
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 7 bis 10
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 160 mm mit Lippendichtring
- Gesamtmaße: 226 x 510 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 7 kg
Zulauf-/Absperrschieber DN 200
Passend für
- Abwasserhebeanlage
- Muli-Star DDP 1/2
- Fettabscheider aus Polyethylen
- Ab NS 15
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 200 mm mit Lippendichtring
- Gesamtmaße: 264 x 637 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 8,4 kg
Zulauf-/Absperrschieber DN 150
Passend für
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 7 bis 10
Beschreibung
- Aus PVC
- Beiderseits Spitzende Ø160 für muffenlose Rohrsysteme aus Gusseisen oder Kunststoff
- Gesamtmaße: 226 x 420 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 10,2 kg
Zulauf-/Absperrschieber DN 100
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 2 und 4
- LipuMobil-P – Typ 0,5
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 110 mm mit Lippendichtring
- Gesamtmaße: 176 x 330 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 3,1 kg
Handmembranpumpe R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Wandbefestigung
- Inkl. Schlauch
- Lichte Weite: 48 mm
- Inkl. Schlauchschellen
- Saughöhe: max. 6 m
- Förderhöhe: max. 10 m
- Gewicht: 14,4 kg
Dreiwegehahn R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Handmembranpumpe
- Gewicht: 3,3 kg
Absperrschieber R 1½"
Passend für
- Abwasserhebeanlagen
Beschreibung
- Zur Handmembranpumpe
- Gewicht: 1 kg
Rundschnurring
Passend für
- LipuSmart-P
- Powerlift Einbauset DN 100
- Fäkablock II
- Vorbehälteranlage-duo
- Alle Muli Abwasserhebeanlagen
Beschreibung
- Als Ergänzungsbauteil für Druckleitung DN 80
- Spannbereich: 88 - 93 mm
- Gewicht: 0,3 kg
Siphon
Passend für
- Muli-Flex Unterflur / Freiaufstellung
- Muli-UF
- Muli-Star MDP
- Muli-Star DDP
- Muli Pro PE / parallel
- Muli Pro XL
Beschreibung
- Werkstoff: Edelstahl 1.4404
- DN 75
- Hervorragende Beständigkeit
- Sperrwasserhöhe von 100 mm
- Abmessungen:
- a: 94 mm
- b: 232 mm
- c: 193 mm
- D: 75 mm
- Gewicht: 0,7 kg
Siphon
Passend für
- Muli-Flex Unterflur / Freiaufstellung
- Muli-UF
- Muli-Star MDP
- Muli-Star DDP
- Muli Pro PE / parallel
- Muli Pro XL
Beschreibung
- Werkstoff: Edelstahl 1.4404
- DN 110
- Hervorragende Beständigkeit
- Sperrwasserhöhe von 100 mm
- Abmessungen:
- a: 132 mm
- b: 300 mm
- c: 254 mm
- D: 110 mm
- Gewicht: 1,3 kg
