LipuLift-PF-B Basisausführung

Produktvorteile

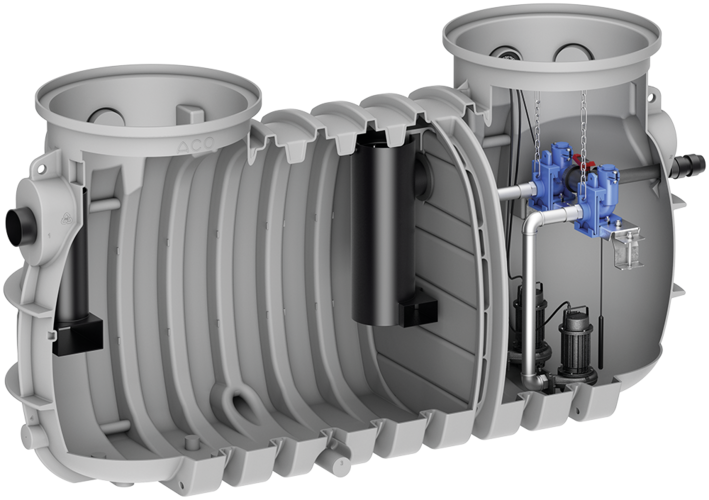

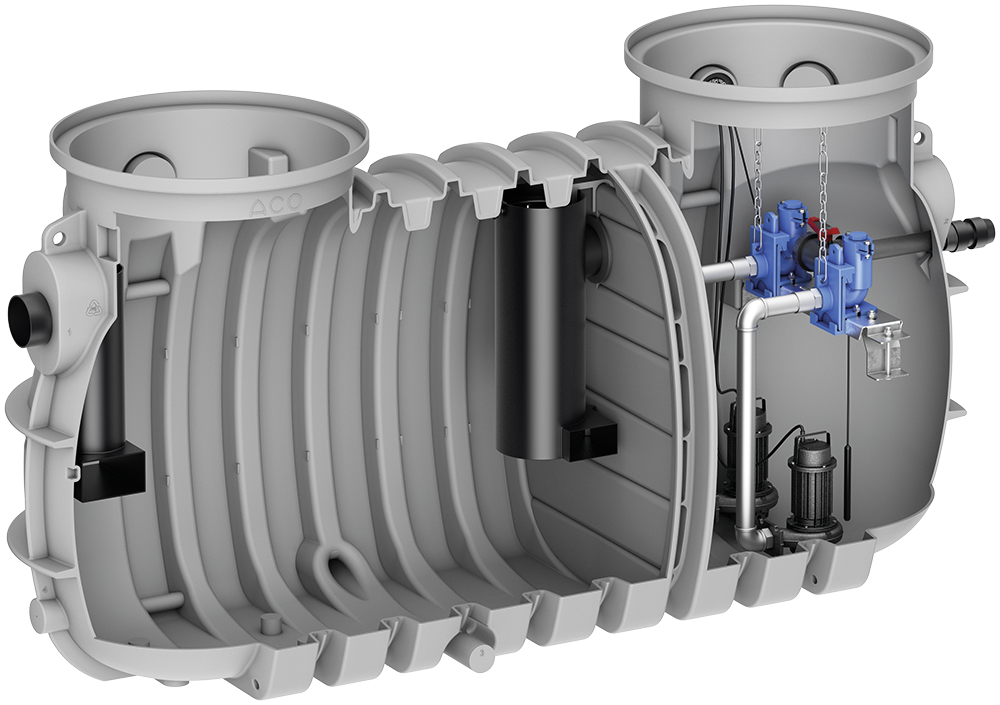

  • Fettabscheider, Probenahme und Pumpstation in einem Gehäuse
  • Keine Verrohrung zwischen den Komponenten nötig
  • Nur eine Gesamtanlagensteuerung
  • Optimaler Luftaustausch durch Unterbrechung der Trennwand zwischen Fettabscheider und Pumpstation
  • Hohes Nutzvolumen der Pumpstation für geringen Pumpenverschleiß

Produktinformationen

  • Fettabscheideranlage zum Erdeinbau gemäß ÖNORM EN 1825 und DIN 4040‑100
  • Integrierter Doppelpumpstation gemäß ÖNORM EN 12050

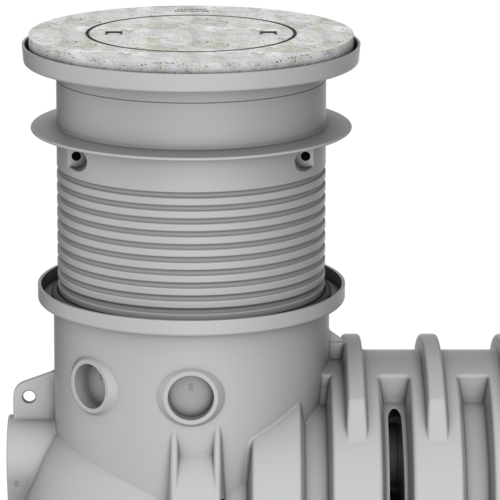

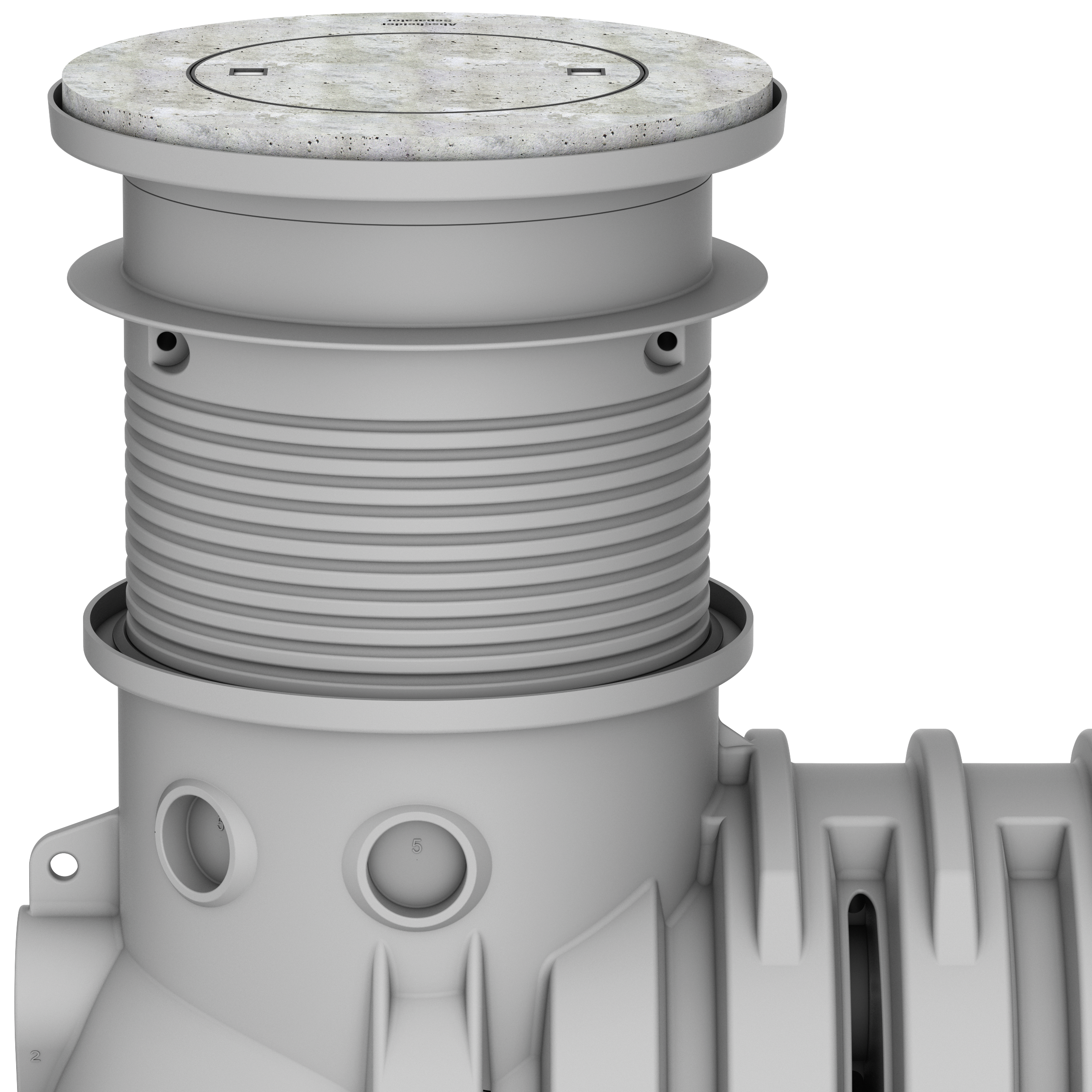

  • 2 x Wartungsöffnungen Ø840 mm zur jeweiligen Aufnahme eines notwendigen Aufsatzsystems Kennmaß 600 Zubehör) mit Belastungsklassen B 125 bzw. D 400
  • Integrierte Pumpstation zugänglich über eine der Schachtabdeckungen
  • Druckanschluss: 2" - Ø 63 mm (PE-Rohr)
  • Rückflussverhinderer
  • Betriebsspannung: 400 V, 50 Hz, Drehzahl: 2900 U/min
  • Schutzart IP 68; Betriebsart: S1

Ausbaustufen

B: Entsorgung/Reinigung über Deckel

D: Entsorgung bei geschlossener Abdeckung, Reinigung über Deckel

Infobox

Auftriebsschutz bei A15 und B125

Auftriebssicher bis Höhe 1.650 mm (gemessen von Behälterboden) mit bauseitiger Betonplatte

Auftriebsschutz bei D400

Auftriebssicher bis Höhe 1.650 mm (gemessen von Behälterboden) mit bauseitiger Lastverteilerplatte

Bitte beachten:

Für die Funktionalität der Pumpstation ist zwischen Staudruckglocke (0155.41.90) oder Druckaufnehmer (0178.63.87 bzw. 0178.63.88) zu wählen.

NenngrößeNennweiteInhaltKenndaten PumpeneinheitArtikel-Nr.Merken
SchlammfangFettspeicherGesamtTypNutzvolumenFörderhöhe
[l][l][l][l][m]
NS 4110 mm5903701260Sat‑100/D66011,83204.30.01
NS 7160 mm7805501760Sat‑100/D66011,83207.30.01
Sat‑150/D66015,53207.30.02
NS 10160 mm10107102260Sat‑150/D66015,53210.30.02
Sat‑200/D66017,53210.30.03

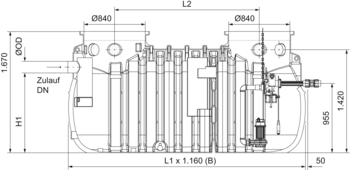

NenngrößeAbmessungen
L1L2H1B
[mm][mm][mm][mm]
NS 42770150011251160
NS 73260199011001160
NS 103750248011001160

Staudruckglocke

Passend für
  • LipuLift-P
  • LipuLift-PF
Beschreibung
  • Staudruckglocke zur Ansteuerung der Pumpstation über einen pneumatischen Messschlauch mit Lufteinperlung
  • Länge 20 m
  • Achtung! Das Verlegen muss knickfrei und aufsteigend zum Schaltgerät erfolgen

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Mit Kabel zur Installation: 20 m
  • Gewicht: 2 kg

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Kabel zur Installation: 40 m
  • Gewicht: 3,4 kg

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Kabelverlängerung GSM

Passend für
  • GSM - Modul

Fettschichtdicken-Messgerät Multi Control

Passend für
  • Fettabscheider LipuMax-P, LipuLift-P zum Erdeinbau
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Kabellänge: 10 m
  • Gewicht: 6,5 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • Fettabscheider LipuMax-P, LipuLift-P zum Erdeinbau
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Kabellänge: 20 m
  • Gewicht: 7,8 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • Fettabscheider LipuMax-P, LipuLift-P zum Erdeinbau
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Kabellänge: 30 m
  • Gewicht: 9,6 kg

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 10 m
  • Gewicht: 6,4 kg

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 20 m
  • Gewicht: 7,8 kg

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 30 m
  • Gewicht: 9,6 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: Ø62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12V DC
  • Stromaufnahme: 500 mA

Freiluftschrank für bauseitige Druckrohrleitung

Passend für
  • GFK-Freiluftschrank für bauseitige Druckrohrleitung
    • DN 80
    • DN 100
    • DN 125
    • DN 150
,
  • LipuLift-P Serie
Beschreibung
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
  • Mit Montageplatte inkl. Sockel
  • Mit Heizung und Themostat
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig B32A
  • Integrierter Fi 40 40/0,03A 4-polig
  • Abmessungen: 2000 x 806 x 335 mm (H x B x T)
  • Gewicht: 100 kg

Freiluftschrank

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Als Leergehäuse
  • Abmessung: 410 x 207 x 1460 mm (L x B x H)
  • Für Einbau einer bauseitigen Rückstauschleife in DN 50
  • Schrankheizung inkl. Thermostat, 230 V, 50 Hz
  • Integrierte Vorsicherung: 1polig B16A
  • Mit Sicherheitsschloss
  • Gewicht: 13,8 kg

Freiluftschrank

Passend für
  • Schaltgerät ACO Multi-Control
  • LipuLift-P-B/P-D
Beschreibung
  • Mit Vorsicherung C16 (16 A)
  • Mit 10 mm² PE-Klemmen für Potentialausgleich
  • Blinkleuchte (schlagfest)
  • Verschluss mit Sicherheitsschließzylinder
  • Abmessung: 410 x 1460 x 207 mm (H x B x T)
  • Mit Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig C20A
  • Gewicht: 21,1 kg

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-DA/P-DAP
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig B32A
  • Integrierter Fi 40 40/0,03A 4-polig
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE16 und Schuko-Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig C20A
  • Integrierter Fi 40 40/0,03A 4-polig
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg

Kabeldurchführung DN 100

Passend für
  • LipuMax-P-B/D und LipuLift-P/PF-B/D (In Verbindung mit einer ACO Fettschichtmessung)
  • LipuMax-P/PH-B/D
  • Muli-Flex (Unterflurinstallation)
Beschreibung
  • Mit acht Wechseleinsätze (1x 5mm, 2x 7mm, 2x 10,5mm, 1x 14mm, 2x 16mm)
  • Dient zur einfachen und schnellen Abdichtung
  • Abdichtend gegen drückendes Wasser (ca. 0,5 bar)
  • Gewicht: 1 kg

Klemmverschraubung 63 x 75 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
  • Muli-Max
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø75 mm
  • Gewicht: 0,8 kg

Klemmverschraubung 63 x 90 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
  • Muli-Max
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø90 mm
  • Gewicht: 0,7 kg

Führungsriemen

Passend für
  • Aufsatzstück
    • 0178.08.35
  • LipuLift-P/PF, alle Ausbaustufen
Beschreibung
  • Benötigte Anzahl
    • 1 Stk. bei Muli-Max Mono
    • 2 Stk. bei Muli-Max Duo
    • 2 Stk. bei LipuLift-P
  • Gewicht: 1,6 kg

Bedienschlüssel

Passend für
  • LipuLift-PF
Beschreibung
  • Länge 1735 mm
  • Mit Kette
  • Zur leichteren Bedienung des Kugelhahns in der Pumpstation
