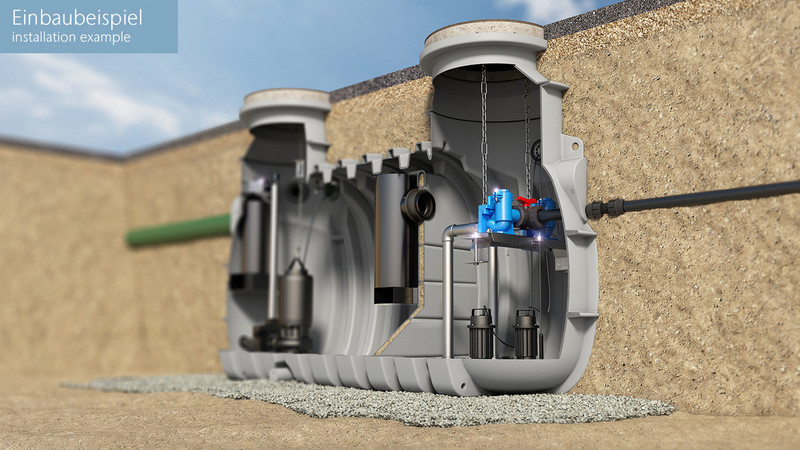

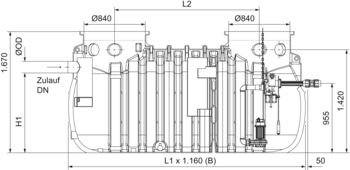

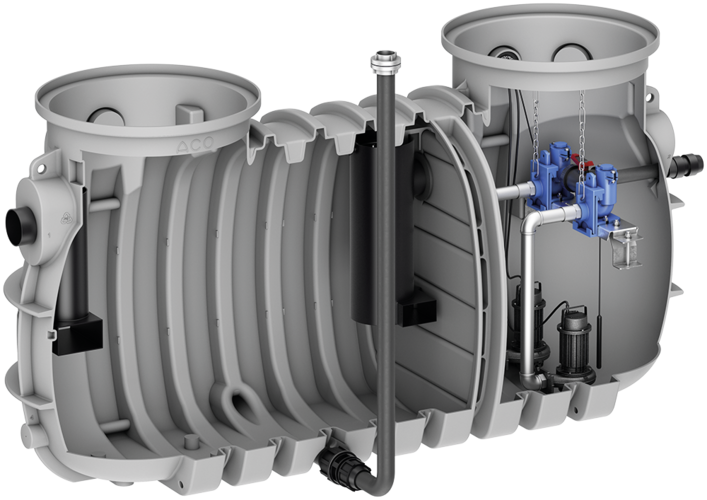

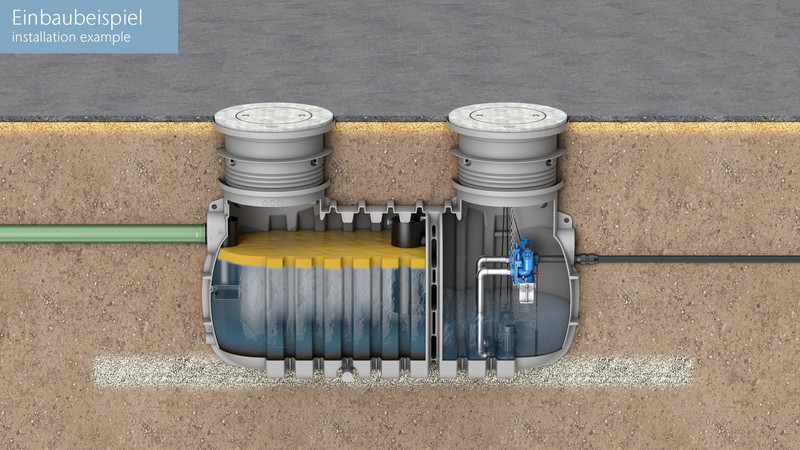

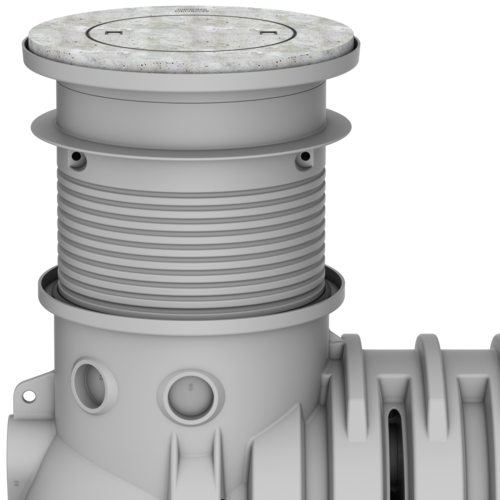

LipuLift-PF-D Ausbaustufe 1
Produktvorteile
- Fettabscheider, Probenahme und Pumpstation in einem Gehäuse
- Keine Verrohrung zwischen den Komponenten nötig
- Nur eine Gesamtanlagensteuerung
- Optimaler Luftaustausch durch Unterbrechung der Trennwand zwischen Fettabscheider und Pumpstation
- Hohes Nutzvolumen der Pumpstation für geringen Pumpenverschleiß
Produktinformationen
- Fettabscheideranlage zum Erdeinbau gemäß ÖNORM EN 1825 und DIN 4040‑100
- Integrierter Doppelpumpstation gemäß ÖNORM EN 12050
- 2 x Wartungsöffnungen Ø840 mm zur jeweiligen Aufnahme eines notwendigen Aufsatzsystems Kennmaß 600 Zubehör) mit Belastungsklassen B 125 bzw. D 400
- Integrierte Pumpstation zugänglich über eine der Schachtabdeckungen
- Druckanschluss: 2" - Ø 63 mm (PE-Rohr)
- Rückflussverhinderer
- Betriebsspannung: 400 V, 50 Hz, Drehzahl: 2900 U/min
- Schutzart IP 68; Betriebsart: S1
Ausbaustufen
B: Entsorgung/Reinigung über Deckel
D: Entsorgung bei geschlossener Abdeckung, Reinigung über Deckel
Infobox
Auftriebsschutz bei A15 und B125
Auftriebssicher bis Höhe 1.650 mm (gemessen von Behälterboden) mit bauseitiger Betonplatte
Auftriebsschutz bei D400
Auftriebssicher bis Höhe 1.650 mm (gemessen von Behälterboden) mit bauseitiger Lastverteilerplatte
Bitte beachten:
Für die Funktionalität der Pumpstation ist zwischen Staudruckglocke (0155.41.90) oder Druckaufnehmer (0178.63.87 bzw. 0178.63.88) zu wählen.

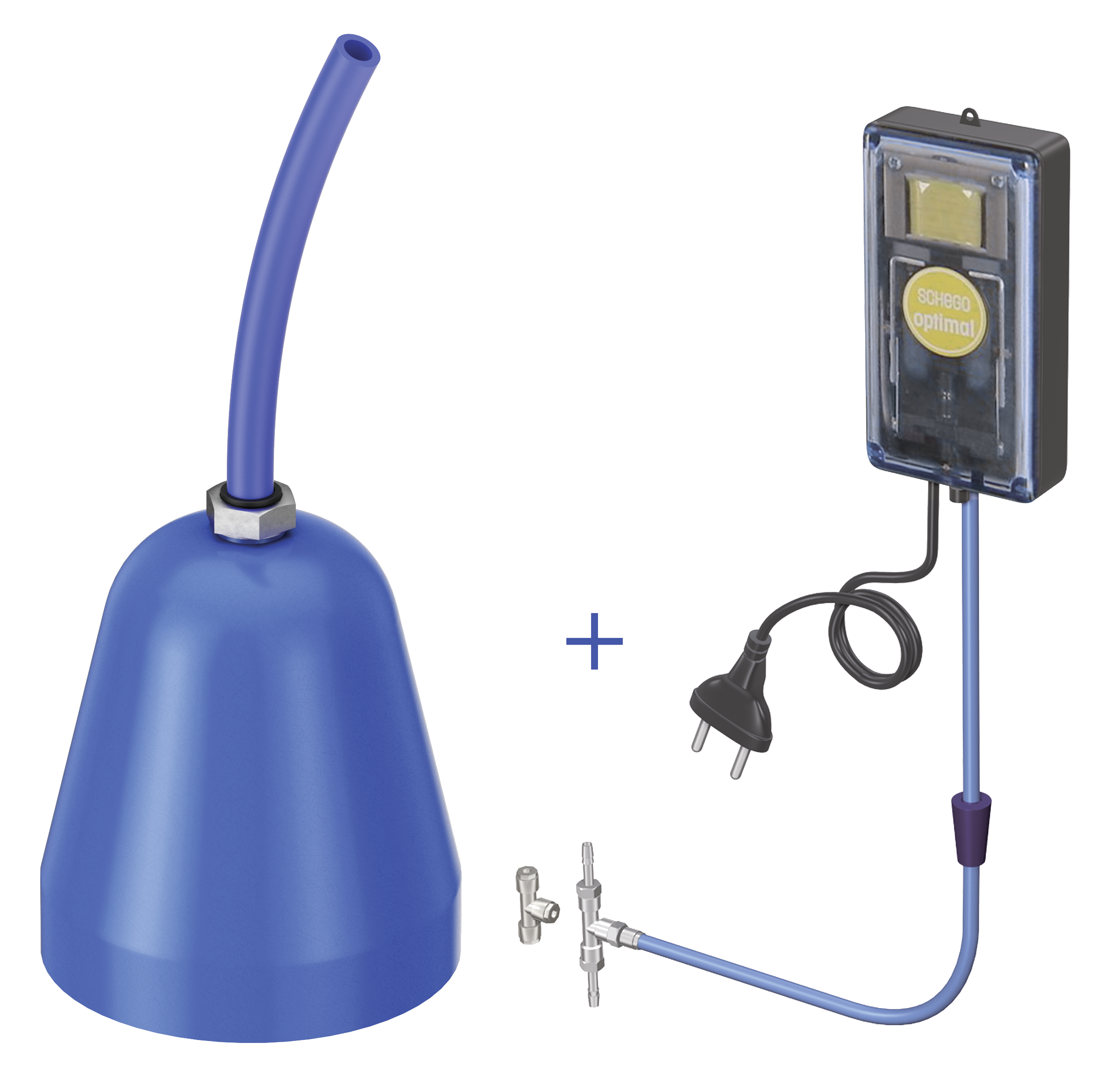

Staudruckglocke
Passend für
- LipuLift-P
- LipuLift-PF
Beschreibung
- Staudruckglocke zur Ansteuerung der Pumpstation über einen pneumatischen Messschlauch mit Lufteinperlung
- Länge 20 m
- Achtung! Das Verlegen muss knickfrei und aufsteigend zum Schaltgerät erfolgen
Druckaufnehmer
Passend für
- Schaltgerät ACO Multi-Control
- Mono
- Duo
- LipuLift-P/LipuLift-PF
- Powerlift-P/F-H
- Muli-Flex
Beschreibung
- Aufnahme 4 – 20 mA
- Zur sicheren Schaltung Leitungslängen > 12 m
- 0 – 200 mbar
- Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
- Mit Kabel zur Installation: 20 m
- Gewicht: 2 kg
Druckaufnehmer
Passend für
- Schaltgerät ACO Multi-Control
- Mono
- Duo
- LipuLift-P/LipuLift-PF
- Powerlift-P/F-H
- Muli-Flex
Beschreibung
- Aufnahme 4 – 20 mA
- Zur sicheren Schaltung Leitungslängen > 12 m
- 0 – 200 mbar
- Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
- Kabel zur Installation: 40 m
- Gewicht: 3,4 kg
Signalanlage
Passend für
- Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
- Alle Muli Abwasserhebeanlagen
- Vorbehälteranlage-duo
- Muli-Max
- Powerlift–P / Powerlift-P/F-H
- Sinkamat –K/-KD
- Sinkamat-Z
- Sinkamat-K (Unterflur)
- Duo
- LipuLift-P
Beschreibung
- Selbstaufladend
- Mit potentialfreiem Kontakt
- Optisch und akustisch
- Ohne Kontaktgeber
- Zur Montage außerhalb des Ex-Bereiches
- Abmessungen: 175 x 125 x 75 mm B x H x T
- Schutzart: IP65
- Betriebsspannung: 230 V/AC 50/60 Hz
- Steckerfertig mit Kabel: 2 m
- Gewicht: 1,4 kg
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
Kabelverlängerung GSM
Passend für
- GSM - Modul

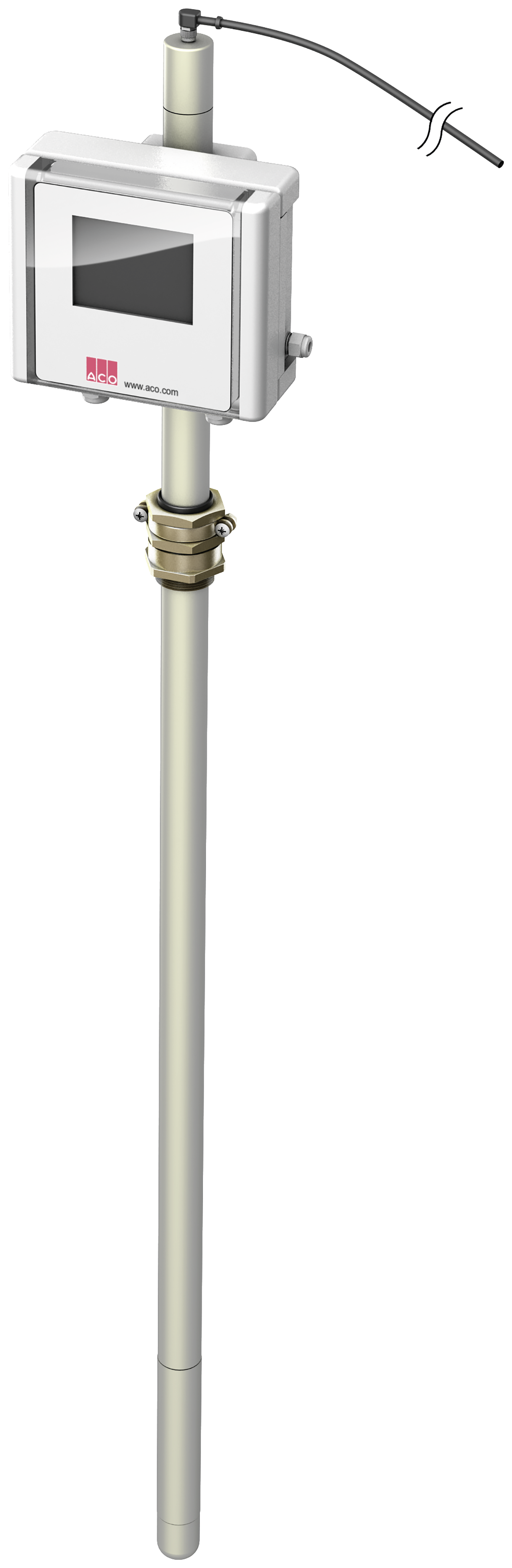

Fettschichtdicken-Messgerät Multi Control
Passend für
- Fettabscheider LipuMax-P, LipuLift-P zum Erdeinbau
Beschreibung
- Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
- Geeignet für flüssige und/oder aushärtende Fette
- Mit Farb-Touchpanel
- Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
- Mit beheiztem Sondenstab (Temperatur einstellbar)
- Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
- Messstab mit Einstellskala
- Betriebsspannung: 100‑240 V bei AC
- Schutzklasse: IP 54
- Leistung: ca. 43 W
- Kabellänge: 10 m
- Gewicht: 6,5 kg
Fettschichtdicken-Messgerät Multi Control
Passend für
- Fettabscheider LipuMax-P, LipuLift-P zum Erdeinbau
Beschreibung
- Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
- Geeignet für flüssige und/oder aushärtende Fette
- Mit Farb-Touchpanel
- Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
- Mit beheiztem Sondenstab (Temperatur einstellbar)
- Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
- Messstab mit Einstellskala
- Betriebsspannung: 100‑240 V bei AC
- Schutzklasse: IP 54
- Leistung: ca. 43 W
- Kabellänge: 20 m
- Gewicht: 7,8 kg
Fettschichtdicken-Messgerät Multi Control
Passend für
- Fettabscheider LipuMax-P, LipuLift-P zum Erdeinbau
Beschreibung
- Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
- Geeignet für flüssige und/oder aushärtende Fette
- Mit Farb-Touchpanel
- Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
- Mit beheiztem Sondenstab (Temperatur einstellbar)
- Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
- Messstab mit Einstellskala
- Betriebsspannung: 100‑240 V bei AC
- Schutzklasse: IP 54
- Leistung: ca. 43 W
- Kabellänge: 30 m
- Gewicht: 9,6 kg
Fettschichtdicken-Messgerät
Passend für
- Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab
- Betriebsspannung: 230 V
- Bei 50 Hz
- Leistung 12 W
- Kabellänge: 10 m
- Gewicht: 6,4 kg
Fettschichtdicken-Messgerät
Passend für
- Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab
- Betriebsspannung: 230 V
- Bei 50 Hz
- Leistung 12 W
- Kabellänge: 20 m
- Gewicht: 7,8 kg
Fettschichtdicken-Messgerät
Passend für
- Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab
- Betriebsspannung: 230 V
- Bei 50 Hz
- Leistung 12 W
- Kabellänge: 30 m
- Gewicht: 9,6 kg
Signalhupe
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- Betriebsspannung: 230 V AC
- Stromaufnahme: 30 mA
- Abmessung: Ø62x85 mm (L/B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,3 kg
Signalhupe
Passend für
- Signalanlage
- Signalanlage mit GSM- Modul
Beschreibung
- Betriebsspannung: 12V DC
- Stromaufnahme: 30 mA
- 62 x 62 x 85 mm (L x B x T)
- Schutzart: IP66
- 95 dB(A)
- Gewicht: 0,2 kg
Blitzleuchte
Passend für
- Muli-Max Schaltgeräte ACO Multi Control
- Powerlift–P Schaltgeräte ACO Multi Control
- Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
- LipuSmart-P
- LipuLift-P
Beschreibung
- 230V
- Stromaufnahme: 70 mA
- Gewicht: 0,5 kg
Blitzleuchte
Passend für
- Signalanlage
- Signalanlage mit GSM-Modul
Beschreibung
- 12V DC
- Stromaufnahme: 500 mA
Freiluftschrank für bauseitige Druckrohrleitung
Passend für
- GFK-Freiluftschrank für bauseitige Druckrohrleitung
- DN 80
- DN 100
- DN 125
- DN 150
- LipuLift-P Serie
- Powerlift-P/F-H
Beschreibung
- Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
- Mit Montageplatte inkl. Sockel
- Mit Heizung und Themostat
- Mit CEE32 und Schuko-Arbeitssteckdose
- Integrierte Vorsicherung: 3polig B32A
- Integrierter Fi 40 40/0,03A 4-polig
- Abmessungen: 2000 x 806 x 335 mm (H x B x T)
- Gewicht: 100 kg
Freiluftschrank
Passend für
- Muli-Max
- Powerlift–P / Powerlift-P/F-H
- LipuLift-P-B/P-D
Beschreibung
- Als Leergehäuse
- Abmessung: 410 x 207 x 1460 mm (L x B x H)
- Für Einbau einer bauseitigen Rückstauschleife in DN 50
- Schrankheizung inkl. Thermostat, 230 V, 50 Hz
- Integrierte Vorsicherung: 1polig B16A
- Mit Sicherheitsschloss
- Gewicht: 13,8 kg
Freiluftschrank
Passend für
- Schaltgerät ACO Multi-Control
- LipuLift-P-B/P-D
- Powerlift-P/F-H
Beschreibung
- Mit Vorsicherung C16 (16 A)
- Mit 10 mm² PE-Klemmen für Potentialausgleich
- Blinkleuchte (schlagfest)
- Verschluss mit Sicherheitsschließzylinder
- Abmessung: 410 x 1460 x 207 mm (H x B x T)
- Mit Arbeitssteckdose
- Integrierte Vorsicherung: 3polig C20A
- Gewicht: 21,1 kg
Freiluftschrank für bauseitige Druckleitung und Steuerung
Passend für
- Muli-Max
- Powerlift–P / Powerlift-P/F-H
- LipuLift-P-DA/P-DAP
Beschreibung
- Abmessung: 2000 x 806 x 335 mm (H x B x T)
- Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
- DN 50 – DN 150
- Mit Montageplatte inkl. Sockel
- Mit Leuchte
- Mit CEE32 und Schuko-Arbeitssteckdose
- Integrierte Vorsicherung: 3polig B32A
- Integrierter Fi 40 40/0,03A 4-polig
- Mit Heizung und Thermostat
- Mit Sicherheitsschloss
- Gewicht: 76 kg
Freiluftschrank für bauseitige Druckleitung und Steuerung
Passend für
- Muli-Max
- Powerlift–P / Powerlift-P/F-H
- LipuLift-P-B/P-D
Beschreibung
- Abmessung: 2000 x 806 x 335 mm (H x B x T)
- Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
- DN 50 – DN 150
- Mit Montageplatte inkl. Sockel
- Mit Leuchte
- Mit CEE16 und Schuko-Arbeitssteckdose
- Integrierte Vorsicherung: 3polig C20A
- Integrierter Fi 40 40/0,03A 4-polig
- Mit Heizung und Thermostat
- Mit Sicherheitsschloss
- Gewicht: 76 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.22
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
- Gewicht: 1 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.24
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Unterputz",
- Frontseite glasgeperlt
- Abmessung B x H x T:
- 405 x 830 x 30 mm
- Gewicht: 2,1 kg
Anschlusskasten
Passend für
- Fettabscheider
- Stärkeabscheider
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss und Fernbedienung
- Aus Edelstahl, Werkstoff 1.4301
- Anbringung: "Aufputz"
- Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
- Gewicht: 11,6 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.20
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
- Gewicht: 1,2 kg
Anschlusskasten
Passend für
- Fettabscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Stärkeabscheider FapuMax-P-DA
- Leichtflüssigkeitsabscheider Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss DN 80
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Türanschlag
- Wahlweise rechts oder links
- Tür abschließbar
- Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
- Gewicht: 10,4 kg
Anschlusskasten
Passend für
- Fettabscheider
- Stärkeabscheider
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Frontseite glasgeperlt
- Tür abschließbar, Anschlag links
- Abmessungen B x H x T: 300 x 725 x 160 mm
- Gewicht: 10 kg
Kabeldurchführung DN 100
Passend für
- LipuMax-P-B/D und LipuLift-P/PF-B/D (In Verbindung mit einer ACO Fettschichtmessung)
- LipuMax-P/PH-B/D
- Muli-Flex (Unterflurinstallation)
Beschreibung
- Mit acht Wechseleinsätze (1x 5mm, 2x 7mm, 2x 10,5mm, 1x 14mm, 2x 16mm)
- Dient zur einfachen und schnellen Abdichtung
- Abdichtend gegen drückendes Wasser (ca. 0,5 bar)
- Gewicht: 1 kg
Klemmverschraubung 63 x 75 mm
Passend für
- Powerlift Einbauset DN 50
- Powerlift–P
- LipuLift-P
- Muli-Max
Beschreibung
- Werkstoff: PP
- Druckstufe: PN16
- Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø75 mm
- Gewicht: 0,8 kg
Klemmverschraubung 63 x 90 mm
Passend für
- Powerlift Einbauset DN 50
- Powerlift–P
- LipuLift-P
- Muli-Max
Beschreibung
- Werkstoff: PP
- Druckstufe: PN16
- Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø90 mm
- Gewicht: 0,7 kg
Storzkupplung für Pendelgasleitungen
Passend für
- Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
- Storzkupplung 75B
- Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
- Für Rohranschluss Rp 2 ½" (Innengewinde)
- Gewicht: 1,8 kg
Verlängerung
Passend für
- Entsorgungsschächte
- Typ 450
Beschreibung
- Aus Kunststoff, Werkstoff Polyethylen
- Zur Montage auf vorstehenden Schacht für vertieften Einbau
- Aufbauhöhe: 100 – 650 mm
- (kürzbar alle 45 mm durch Abschneiden an den Schnittmarken)
- Maximal zwei Verlängerungen pro Schachtsystem möglich
- Gewicht: 10,9 kg
Straßenkappe
Passend für
- Fettabscheider zum Erdeinbau
- LipuMax-P-D
- LipuMax-P-DM
- LipuMax-P-DA
- Stärkeabscheider FapuMax-P-DA zum Erdeinbau
- Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
- Schachtabdeckung gemäß DIN EN 124/DIN 1229
- Belastungsklasse: A 15
- Rahmen und Deckel aus Gusseisen
- Bauform: rund, Durchmesser: 300 mm
- Lichte Weite: 250 mm
- Gewicht: 9,8 kg
Führungsriemen
Passend für
- Aufsatzstück
- 0178.08.35
- LipuLift-P/PF, alle Ausbaustufen
Beschreibung
- Benötigte Anzahl
- 1 Stk. bei Muli-Max Mono
- 2 Stk. bei Muli-Max Duo
- 2 Stk. bei LipuLift-P
- Gewicht: 1,6 kg
Bedienschlüssel
Passend für
- LipuLift-PF
Beschreibung
- Länge 1735 mm
- Mit Kette
- Zur leichteren Bedienung des Kugelhahns in der Pumpstation
