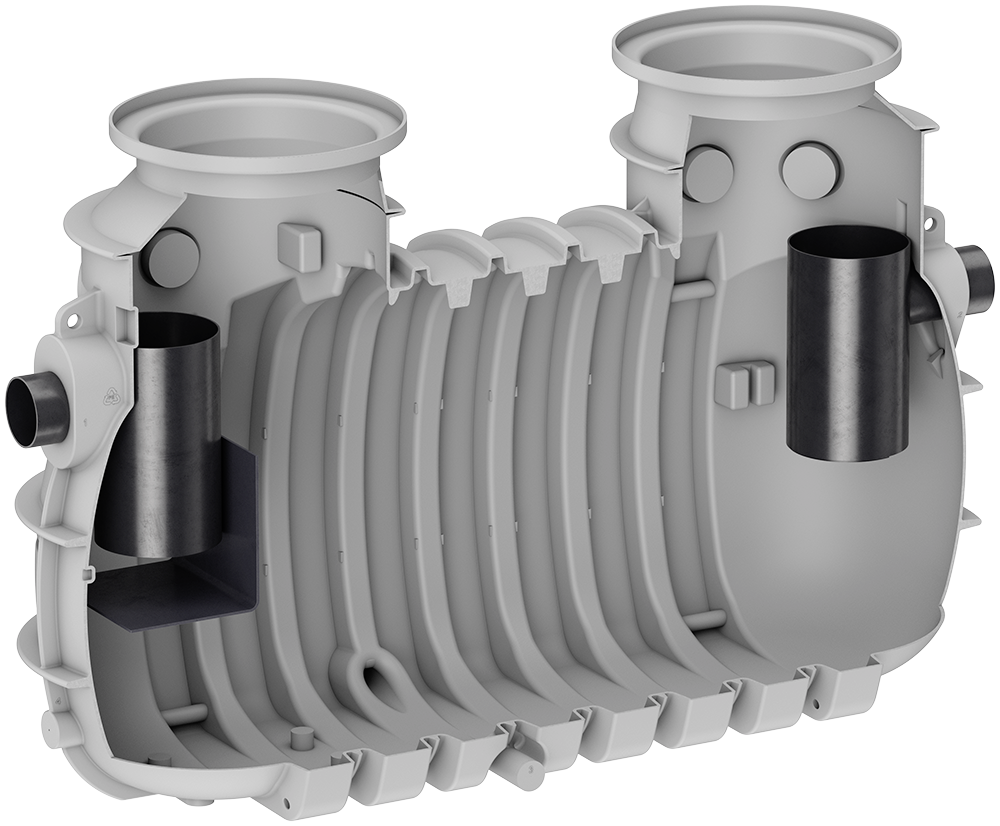

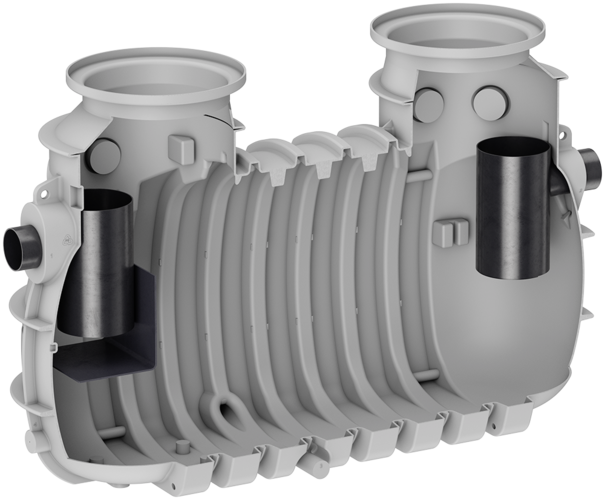

LipuMax-P-H-B Basisausführung
Produktvorteile
- Fettabscheider mit integriertem Schlammfang in einem Behälter
- Reduzierter / vereinfachter Installationsaufwand
- Bezeichnung:
- P = Werkstoff Polyethylen
- H = Horizontal (Behälter liegend angeordnet)
- B = Basisausführung
Produktinformationen
- Fettabscheider gemäß ÖNORM EN 1825 und DIN 4040‑100
- Zum Erdeinbau
- 2 x Wartungsöffnungen Ø 650 mm zur jeweiligen Aufnahme eines notwendigen Abdeckungssystems (Zubehör) mit Belastungsklassen B 125 bzw. D 400
- Auftriebssicherheit des Behälters: Auftriebssicher bis 1,65 m über Unterkante Behälter mit Abdeckungssystem und bauseitiger Lastverteilplatte
- Anschlussteile für bauseitige Lüftungsleitung
- 1 x Muffendichtung DN 100
Rohranschlüsse:
- Horizontaler Rohrstutzen DN 150 / OD 160 mm (NS 10) bzw. DN 200 / OD 200 mm (NS 15) für bauseitige Zulaufleitung
- Horizontaler Rohrstutzen DN 150 / OD 160 mm (NS 10) bzw. DN 200 / OD 200 mm (NS 15) für bauseitige Ablaufleitung
- 8 x horizontale Rohrmuffen (geschlossen) DN 100 / OD 110 mm für bauseitige Lüftungsleitung

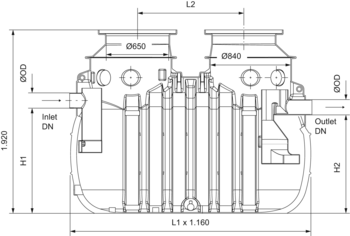

| Nenngröße | Schlammfang | Abmessungen | |
|---|---|---|---|
| H1 | H2 | ||
| [l] | [mm] | [mm] | |
| NS 10 | 1000 | 1100 | 1030 |
| NS 15 | 1500 | 1080 | 1010 |
| NS 20 | 2000 | 1080 | 1010 |
Fettschichtdicken-Messgerät
Passend für
- Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab
- Betriebsspannung: 230 V
- Bei 50 Hz
- Leistung 12 W
- Kabellänge: 10 m
- Gewicht: 6,4 kg
Fettschichtdicken-Messgerät
Passend für
- Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab
- Betriebsspannung: 230 V
- Bei 50 Hz
- Leistung 12 W
- Kabellänge: 20 m
- Gewicht: 7,8 kg
Fettschichtdicken-Messgerät
Passend für
- Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
- Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
- Mit beheiztem Sondenstab
- Betriebsspannung: 230 V
- Bei 50 Hz
- Leistung 12 W
- Kabellänge: 30 m
- Gewicht: 9,6 kg
Verlängerung 450
Passend für
- Probenahmeschächte
Beschreibung
- Aus Kunststoff, Werkstoff Polyethylen
- Zur Montage auf vorstehenden Schacht für vertieften Einbau
- Aufbauhöhe: 100 – 650 mm
- (kürzbar alle 45 mm durch Abschneiden an den Schnittmarken)
- Maximal zwei Verlängerungen pro Schachtsystem möglich
- Gewicht: 8,8 kg

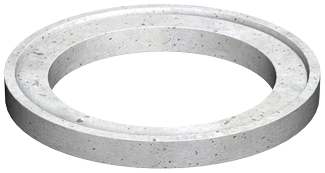

Auflagering
Passend für
- Fettabscheider LipuMax-P zum Erdeinbau
- Belastungsklasse: B125/ D400
- Lipulift-P Serie
- Stärkeabscheider FapuMax-P zum Erdeinbau
- Belastungsklasse: B125/ D400
Beschreibung
- Aus Beton
- Durchmesser: 625 mm
- Stärke: 60 mm
- Ohne Dichtung
- Verschiebesicher
- Höhe:
- 60 mm ohne Mörtelfuge
- 70 mm mit Mörtelfuge
- Gewicht: 50 kg
Auflagering
Passend für
- Fettabscheider LipuMax-P zum Erdeinbau
- Belastungsklasse: B125/ D400
- Lipulift-P Serie
- Stärkeabscheider FapuMax-P zum Erdeinbau
- Belastungsklasse: B125/ D400
Beschreibung
- Aus Beton
- Durchmesser: 625 mm
- Stärke: 80 mm
- Ohne Dichtung
- Verschiebesicher
- Höhe:
- 80 mm ohne Mörtelfuge
- 90 mm mit Mörtelfuge
- Gewicht: 60 kg
Auflagering
Passend für
- Fettabscheider LipuMax-P zum Erdeinbau
- Belastungsklasse: B125/ D400
- Lipulift-P Serie
- Stärkeabscheider FapuMax-P zum Erdeinbau
- Belastungsklasse: B125/ D400
Beschreibung
- Aus Beton
- Durchmesser: 625 mm
- Stärke: 100 mm
- Ohne Dichtung
- Verschiebesicher
- Höhe:
- 100 mm ohne Mörtelfuge
- 110 mm mit Mörtelfuge
- Gewicht: 70 kg
Aushebeschlüssel für Abdeckungen
Passend für
- Abdeckungen
- Klasse A, B und D
Beschreibung
- Aushebeschlüssel zum leichteren Entfernen der Abdeckungen/Schachtabdeckungen
Stepox EP-Spachtel
Passend für
- Alle Stahlbetonteile
- Reichweite von 1 Gebinde: 1 x Ausgleichsring 800er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
- 1,5 x Ausgleichsring 600er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
Beschreibung
- Inklusive Härter
- In 5,9 kg Gebinde
- Zum Verkleben und dauerhaften Abdichten von allen Betonteilen
- Gewicht: 5,9 kg
0150.27.08: Muffendichtung DN 200 / OD 200 mm
Passend für
- Probenahmeschacht 800
- 3300.13.52 und 3300.13.53
- Fettabscheider LipuMax -P und PF -H
- Nenngröße NS 15
Beschreibung
- Muffendichtung zum Einsetzen in die Zulaufmuffe DN 200 im Probenahmeschacht-Unterteil Kennmaß 800
- Zum Anschluss der Ablaufleitung DN 200 / OD 200 mm vom Fettabscheider LipuMax -P +-PF -H Nenngröße NS 15
- Gewicht: 0,6 kg
