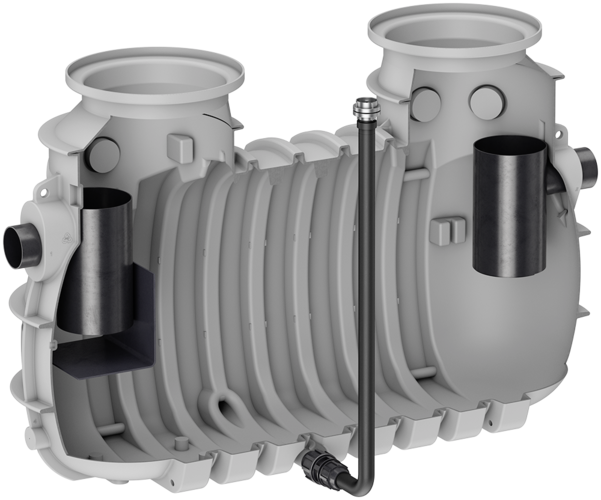

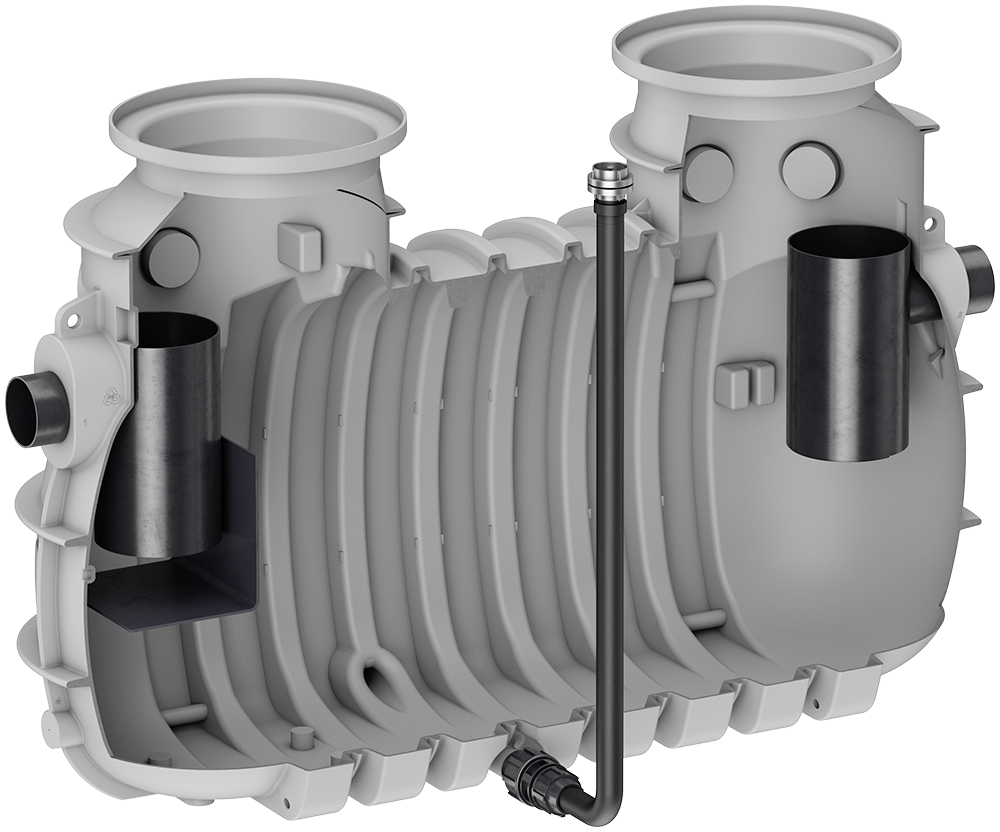

LipuMax-P-H-D Ausbaustufe 1

Produktvorteile

  • Fettabscheider mit integriertem Schlammfang in einem Behälter
  • Reduzierter / vereinfachter Installationsaufwand
  • Entleeren des Fettabscheiders ohne Geruchbelästigung

Bezeichnung:

P = Werkstoff Polyethylen

H = Horizontal (Behälter liegend angeordnet)

D = Ausbaustufe 1


Produktinformationen

  • Fettabscheider gemäß ÖNORM EN 1825 und DIN 4040‑100
  • Zum Erdeinbau
  • 2 x Wartungsöffnungen Ø 650 mm zur jeweiligen Aufnahme eines notwendigen Abdeckungssystems (Zubehör) mit Belastungsklassen B 125 bzw. D 400
  • Auftriebssicherheit des Behälters: Auftriebssicher bis 1,65 m über Unterkante Behälter mit Abdeckungssystem und bauseitiger Lastverteilplatte
  • Anschlussteile für bauseitige Entsorgungsleitung:
    • 1 x Klemmverschraubung DN 80 / 65 (OD 90 / 75 mm)
    • 1 x Klemmverschraubung DN 65 (OD 75 mm)
    • Rohr (OD 75 mm) mit Festkupplung Storz-B / 2½" und Blindkupplung
  • Anschlussteile für bauseitige Lüftungsleitung
    • 1 x Muffendichtung DN 100

Rohranschlüsse:

  • Horizontaler Rohrstutzen DN 150 / OD 160 mm (NS 10) bzw. DN 200 / OD 200 mm (NS 15) für bauseitige Zulaufleitung
  • Horizontaler Rohrstutzen DN 150 / OD 160 mm (NS 10) bzw. DN 200 / OD 200 mm (NS 15) für bauseitige Ablaufleitung
  • 8 x horizontale Rohrmuffen (geschlossen) DN 100 / OD 110 mm für bauseitige Lüftungsleitung
  • Jeweils 1 Stück horizontalen Rohrstutzen (geschlossen) DN 80 / OD 90 mm in Fließrichtung rechts und links angeordnet für bauseitige Entsorgungsleitung
NenngrößeZulauf/

Ablauf
InhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l][kg]
NS 10DN 150100055020901903210.81.01
NS 15DN 200150062527802253215.81.01
NS 20DN 200200082035652703220.81.01
Maßzeichnung
NenngrößeSchlammfangAbmessungen
H1H2
[l][mm][mm]
NS 10100011001030
NS 15150010801010
NS 20200010801010

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 10 m
  • Gewicht: 6,4 kg

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 20 m
  • Gewicht: 7,8 kg

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 30 m
  • Gewicht: 9,6 kg

Verlängerung 450

Passend für
  • Probenahmeschächte
Beschreibung
  • Aus Kunststoff, Werkstoff Polyethylen
  • Zur Montage auf vorstehenden Schacht für vertieften Einbau
  • Aufbauhöhe: 100 – 650 mm
    • (kürzbar alle 45 mm durch Abschneiden an den Schnittmarken)
  • Maximal zwei Verlängerungen pro Schachtsystem möglich
  • Gewicht: 8,8 kg

Auflagering

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
  • Lipulift-P Serie
  • Stärkeabscheider FapuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
Beschreibung
  • Aus Beton
  • Durchmesser: 625 mm
  • Stärke: 60 mm
  • Ohne Dichtung
  • Verschiebesicher
  • Höhe:
    • 60 mm ohne Mörtelfuge
    • 70 mm mit Mörtelfuge
  • Gewicht: 50 kg

Auflagering

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
  • Lipulift-P Serie
  • Stärkeabscheider FapuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
Beschreibung
  • Aus Beton
  • Durchmesser: 625 mm
  • Stärke: 80 mm
  • Ohne Dichtung
  • Verschiebesicher
  • Höhe:
    • 80 mm ohne Mörtelfuge
    • 90 mm mit Mörtelfuge
  • Gewicht: 60 kg

Auflagering

Passend für
  • Fettabscheider LipuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
  • Lipulift-P Serie
  • Stärkeabscheider FapuMax-P zum Erdeinbau
    • Belastungsklasse: B125/ D400
Beschreibung
  • Aus Beton
  • Durchmesser: 625 mm
  • Stärke: 100 mm
  • Ohne Dichtung
  • Verschiebesicher
  • Höhe:
    • 100 mm ohne Mörtelfuge
    • 110 mm mit Mörtelfuge
  • Gewicht: 70 kg

Aushebeschlüssel für Abdeckungen

Passend für
  • Abdeckungen
    • Klasse A, B und D
Beschreibung
  • Aushebeschlüssel zum leichteren Entfernen der Abdeckungen/Schachtabdeckungen

Stepox EP-Spachtel

Passend für
  • Alle Stahlbetonteile
    • Reichweite von 1 Gebinde: 1 x Ausgleichsring 800er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
    • 1,5 x Ausgleichsring 600er L.W. (ca. 10 mm Auflagefläche, vollflächig incl. Fuge vollflächig innen und außen verfugen)
Beschreibung
  • Inklusive Härter
  • In 5,9 kg Gebinde
  • Zum Verkleben und dauerhaften Abdichten von allen Betonteilen
  • Gewicht: 5,9 kg

0150.27.08: Muffendichtung DN 200 / OD 200 mm

Passend für
  • Probenahmeschacht 800
    • 3300.13.52 und 3300.13.53
  • Fettabscheider LipuMax -P und PF -H
    • Nenngröße NS 15
Beschreibung
  • Muffendichtung zum Einsetzen in die Zulaufmuffe DN 200 im Probenahmeschacht-Unterteil Kennmaß 800
  • Zum Anschluss der Ablaufleitung DN 200 / OD 200 mm vom Fettabscheider LipuMax -P +-PF -H Nenngröße NS 15
  • Gewicht: 0,6 kg
