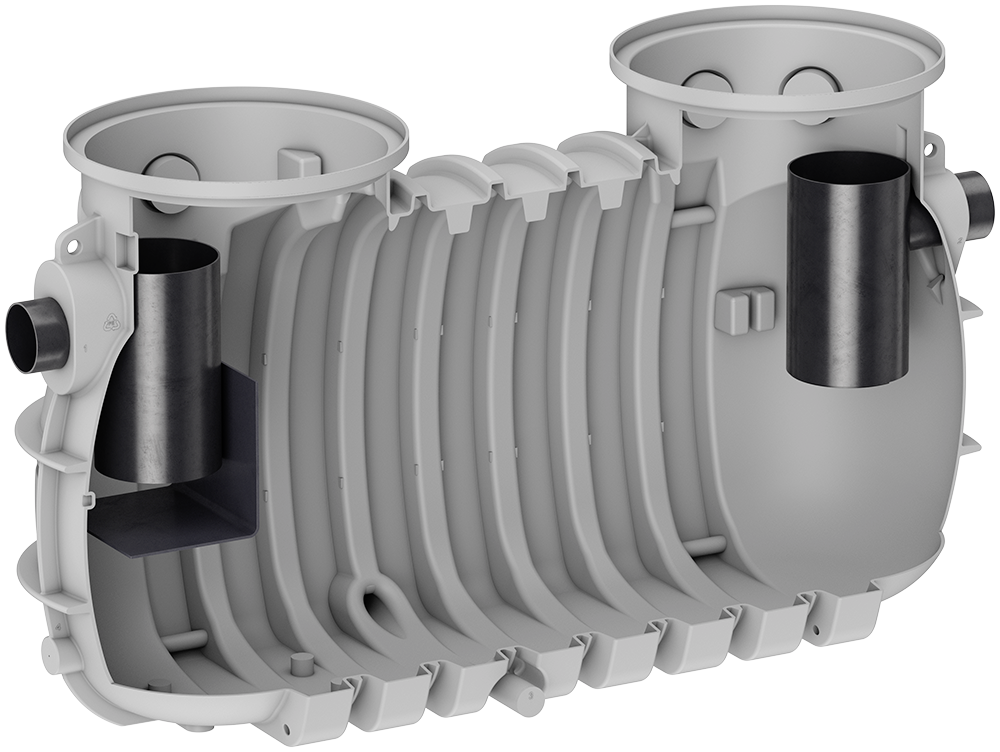

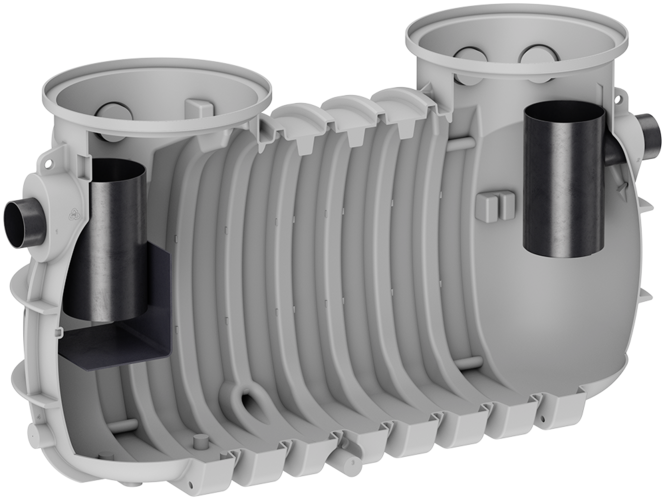

LipuMax-PF-H-B Basisausführung

Produktvorteile

  • Fettabscheider mit integriertem Schlammfang in einem Behälter
  • Reduzierter / vereinfachter Installationsaufwand

Bezeichnung:

P = Werkstoff Polyethylen

H = Horizontal (Behälter liegend angeordnet)

B = Basisausführung

Produktinformationen

  • Fettabscheider gemäß ÖNORM EN 1825 und DIN 4040‑100
  • Zum Erdeinbau
  • 2 x Wartungsöffnungen Ø 840 mm zur jeweiligen Aufnahme eines notwendigen Aufsatzsystems Kennmaß 600 (Zubehör) mit Belastungsklassen B 125 bzw. D 400
  • Auftriebssicherheit des Behälters: Auftriebssicher bis 1,65 m über Unterkante Behälter mit Aufsatzsystem und bauseitiger Lastverteilplatte
  • Anschlussteile für bauseitige Lüftungsleitung
  • 1 x Muffendichtung DN 100

Rohranschlüsse:

  • Horizontaler Rohrstutzen DN 150 / OD 160 mm (NS 10) bzw. DN 200 / OD 200 mm (NS 15) für bauseitige Zulaufleitung
  • Horizontaler Rohrstutzen DN 150 / OD 160 mm (NS 10) bzw. DN 200 / OD 200 mm (NS 15) für bauseitige Ablaufleitung
  • 8 x horizontale Rohrmuffen (geschlossen) DN 100 / OD 110 mm für bauseitige Lüftungsleitung
NenngrößeZulauf/

Ablauf
InhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l][kg]
NS 10DN 150100055020901653210.80.02
NS 15DN 200150062527802003215.80.02
NS 20DN 200200082035652403220.80.02

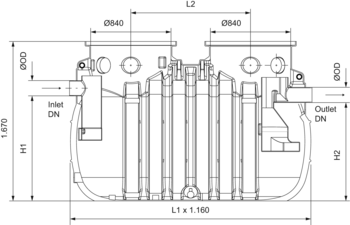

Maßzeichnung
NenngrößeSchlammfangAbmessungen
H1H2
[l][mm][mm]
NS 10100011001030
NS 15150010801010
NS 20200010801010

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 10 m
  • Gewicht: 6,4 kg

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 20 m
  • Gewicht: 7,8 kg

Fettschichtdicken-Messgerät

Passend für
  • Fettabscheider LipuMax-P und LpuLift-P zum Erdeinbau
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 10 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (100%) und der Vorwarnung des Vollzustandes (80%)
  • Mit optischer Anzeige des Füllstandes für Vorwarnung und Vollmeldung
  • Mit beheiztem Sondenstab
  • Betriebsspannung: 230 V
    • Bei 50 Hz
    • Leistung 12 W
  • Kabellänge: 30 m
  • Gewicht: 9,6 kg

Verlängerung 450

Passend für
  • Probenahmeschächte
Beschreibung
  • Aus Kunststoff, Werkstoff Polyethylen
  • Zur Montage auf vorstehenden Schacht für vertieften Einbau
  • Aufbauhöhe: 100 – 650 mm
    • (kürzbar alle 45 mm durch Abschneiden an den Schnittmarken)
  • Maximal zwei Verlängerungen pro Schachtsystem möglich
  • Gewicht: 8,8 kg

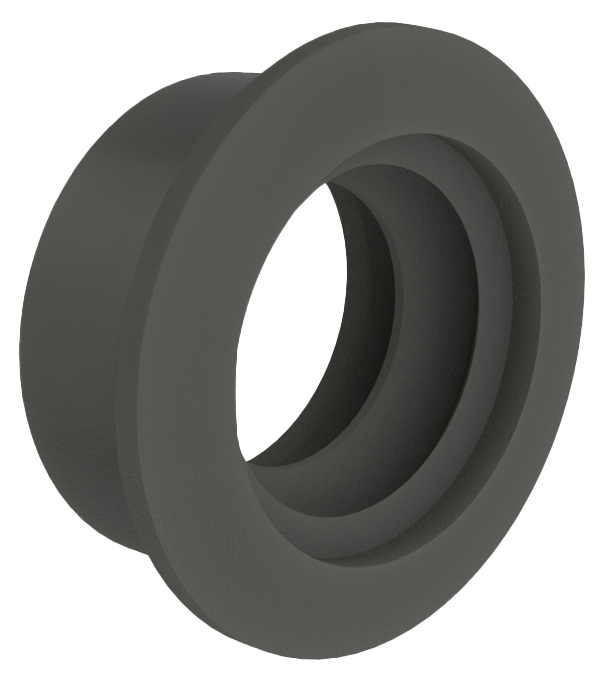

0150.27.08: Muffendichtung DN 200 / OD 200 mm

Passend für
  • Probenahmeschacht 800
    • 3300.13.52 und 3300.13.53
  • Fettabscheider LipuMax -P und PF -H
    • Nenngröße NS 15
Beschreibung
  • Muffendichtung zum Einsetzen in die Zulaufmuffe DN 200 im Probenahmeschacht-Unterteil Kennmaß 800
  • Zum Anschluss der Ablaufleitung DN 200 / OD 200 mm vom Fettabscheider LipuMax -P +-PF -H Nenngröße NS 15
  • Gewicht: 0,6 kg

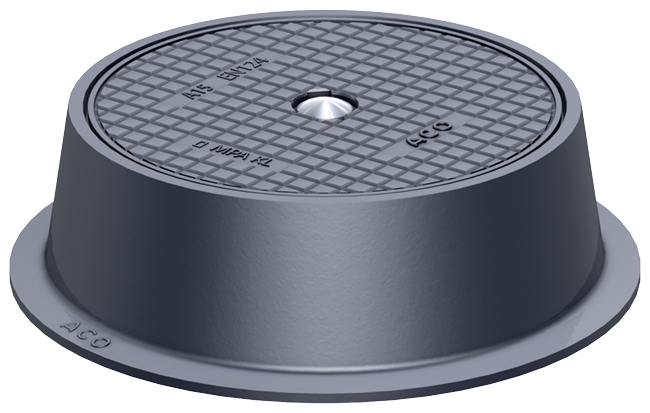

Straßenkappe

Passend für
  • Fettabscheider zum Erdeinbau
    • LipuMax-P-D
    • LipuMax-P-DM
    • LipuMax-P-DA
  • Stärkeabscheider FapuMax-P-DA zum Erdeinbau
  • Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
  • Schachtabdeckung gemäß DIN EN 124/DIN 1229
  • Belastungsklasse: A 15
  • Rahmen und Deckel aus Gusseisen
  • Bauform: rund, Durchmesser: 300 mm
  • Lichte Weite: 250 mm
  • Gewicht: 9,8 kg
