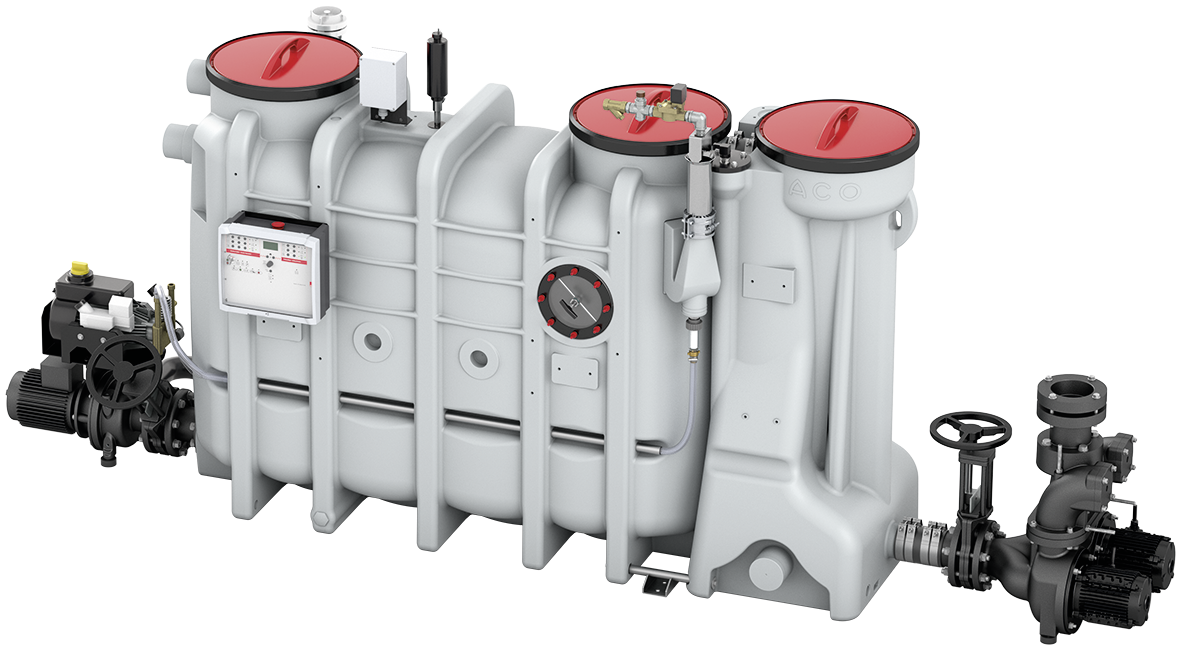

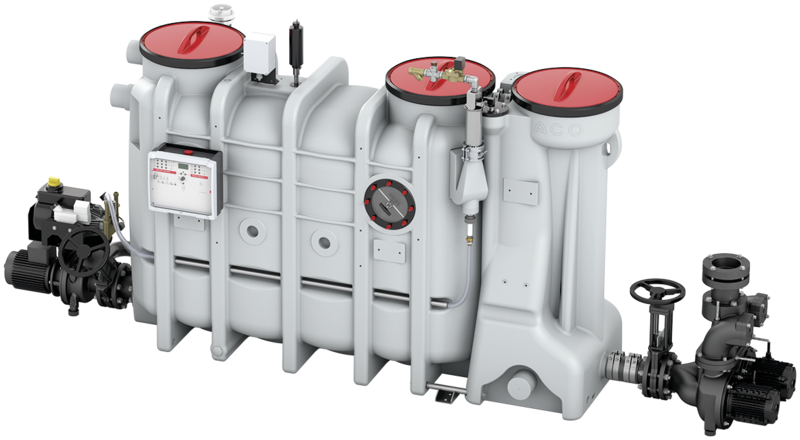

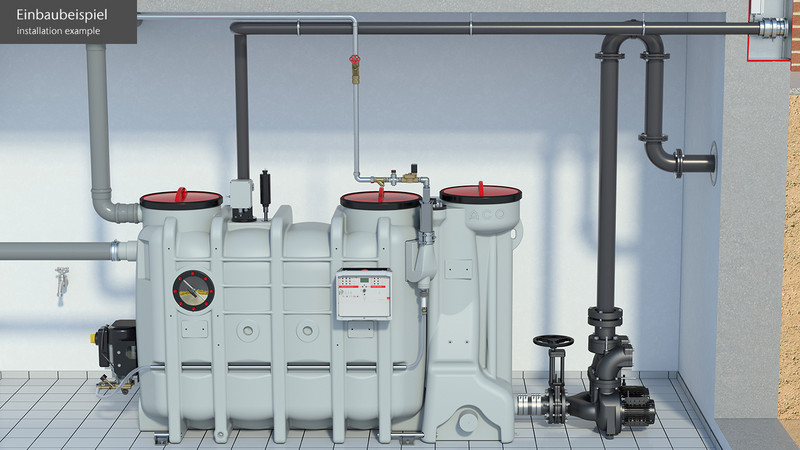

Fettabscheider mit integrierter Hebeanlage LipuSmart-P-OAP Ausbaustufe 3

Produktvorteile

  • 4in1 – Komplettlösung:
  • Integrierter Rückstauschutz
  • Nur eine Lüftungsleitung notwendig
  • Kompakte Aufstellmaße: Die Pumpentechnik lässt sich flexibel an 3 Seiten montieren
  • Innovative Gesamtanlagensteuerung zur Integration in die Gebäudeleittechnik mittels optionaler Modbus-Anbindung
  • Geringes Gewicht durch Werkstoff Polyethylen

Produktinformationen

  • Fettabscheideranlage inkl Probenahme gemäß ÖNORM EN 1825
  • Abwasserhebeanlage gemäß ÖNORM EN 12050‑2
  • Zum Einbau in Räumen – frostfrei
  • Nur eine Lüftungsleitung nötwendig
  • Mit integriertem Schlammfang
  • Bedienseite: rechts/links
  • Geruchsdichte Wartungsöffnung, Durchmesser: 450 mm
  • 2 Pumpenaggregate
    • Motor 400 V, 50 Hz
    • Schutzart IP 68
  • Anlage in Aufstellung und Leistung frei konfigurierbar

Information zur Ausbaustufe :

  • Programmgesteuerte, geruchsfreie Entsorgung/ Reinigung über Direktabsaugung und hydromechanischer Hochdruckinnenreinigung
  • Entsorgungsanschluss DN 65, Gegenflansch mit Storz-Kupplung 75B und Blindkupplung 2½"
  • Fülleinheit mit Magnetventil für Wiederbefüllung mit Frischwasser
  • Hydromechanische Innenreinigung über Hochdruckpumpe und Sprühkopf
  • Bluetooth-Schnittstelle
  • Mit Entsorgungspumpe mit Freistromlaufrad (notwendig ab einer Gesamtförderhöhe von über 6 Metern)

Infobox

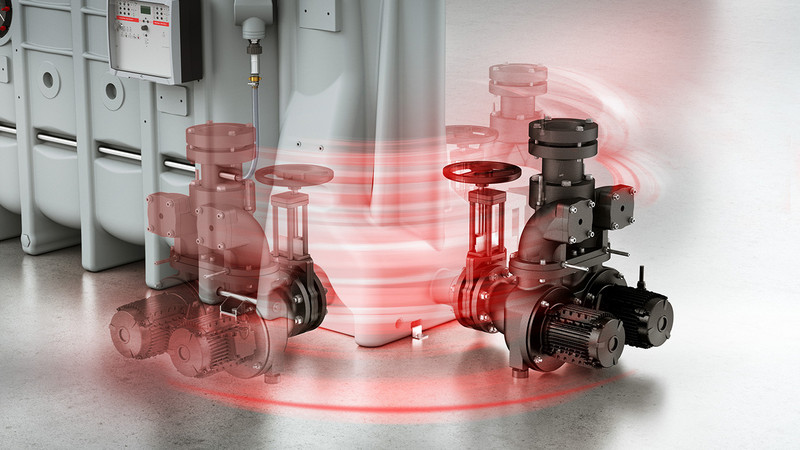

Die LipuSmart Pumptechnik lässt sich flexibel an

3 Seiten

des Behälters montieren.

Bedienseite: links

NenngrößeNennweiteInhaltKenndaten PumpeneinheitGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtTypMotorleistungNutzvolumenFörderhöheLeerGefüllt
[l][l][l][kW][l][m][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,515593067463552.86.32
NS 3DN 100300150630Pumpenset 1,5kW1,515593189483553.86.32
NS 4DN 100400200830Pumpenset 1,5kW1,5155933411643554.86.32
NS 5,5DN 1507253601430Pumpenset 4,0kW42352043918693555.86.32
NS 7DN 1508004001600Pumpenset 4,0kW42352045820583557.86.32
NS 8,5DN 1509404751900Pumpenset 4,0kW42352047823783558.86.32
NS 10DN 15010005202000Pumpenset 4,0kW42352049024903560.86.32

Bedienseite: Rechts

NenngrößeNennweiteInhaltKenndaten PumpeneinheitGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtTypMotorleistungNutzvolumenFörderhöheLeerGefüllt
[l][l][l][kW][l][m][kg][kg]
NS 2DN 100210100440Pumpenset 1,5kW1,515593067463552.86.42
NS 3DN 100300150630Pumpenset 1,5kW1,515593189483553.86.42
NS 4DN 100400200830Pumpenset 1,5kW1,5155933411643554.86.42
NS 5,5DN 1507253601430Pumpenset 4,0kW42352043918693555.86.42
NS 7DN 1508004001600Pumpenset 4,0kW42352045820583557.86.42
NS 8,5DN 1509404751900Pumpenset 4,0kW42352047823783558.86.42
NS 10DN 15010005202000Pumpenset 4,0kW42352049024903560.86.42

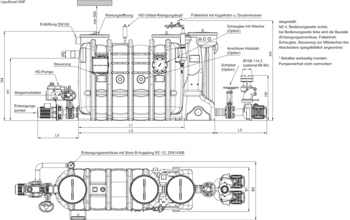

Maßzeichnung
NenngrößeAbmessungen
L1L2L3L5H1H2H3H4B1B3D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
NS 211008001625680105575316801500742930110
NS 314508001975680105575316801500742930110
NS 417608002285680105575316801500742930110
NS 5,5176083522876801250753188017009601180160
NS 7196083524876801250753188017009601180160
NS 8,5225083527776801250753188017009601180160
NS 10245083529776801250753188017009601180160

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12V DC
  • Stromaufnahme: 500 mA

Fettschichtdicken-Messgerät

Passend für
  • LipuJet-P
    • Oval NS 1 – 10
    • Rund NS 2 – 22,5
  • LipuJet-S
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80%) u. der Vorwarnung des Vollzustandes (50%)
  • Mit optischer Anzeige des Füllstandes
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230VAC/5 VA
  • Schutzklasse: IP 54
  • Leistung: ca. 12W
  • Gewicht: 2,8 kg

Heizstab

Passend für
  • LipuSmart OA/OAP
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung und Halteblech
  • Elektroanschluss
  • 400 V/ 50 Hz/ 16A/6,0 kW
  • Gewicht: 15 kg

Fernbedienung

Passend für
  • Fettabscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Stärkeabscheider FapuJet
Beschreibung
  • Innenmontage bzw. Montage im Anschlusskasten
  • Steuerleitung ohne Schutzleiter bauseits
    • Bis 50 m: 7 x 1,0 mm²
    • 50 m – 200 m: 7 x 1,5 mm²
  • Gewicht: 1 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Kabelverlängerung GSM

Passend für
  • GSM - Modul

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P / Powerlift-P/F-H
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: Ø62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2 ½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Frontseite glasgeperlt
  • Tür abschließbar, Anschlag links
  • Abmessungen B x H x T: 300 x 725 x 160 mm
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.24
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Unterputz",
  • Frontseite glasgeperlt
  • Abmessung B x H x T:
    • 405 x 830 x 30 mm
  • Gewicht: 2,1 kg

Grobfang DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,7 kg

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 12,6 kg

Handmembranpumpe R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Wandbefestigung
  • Inkl. Schlauch
    • Lichte Weite: 48 mm
  • Inkl. Schlauchschellen
  • Saughöhe: max. 6 m
  • Förderhöhe: max. 10 m
  • Gewicht: 14,4 kg

Anschlussstutzen Lüftung

Passend für
  • LipuSmart-P NS 2 (erforderlich)
  • NS 3-10 (optional)
Beschreibung
  • Aus PE-HD
  • DN70 (OD 75mm)

Zulaufstutzen DN 50

Passend für
  • Kellerablauf Junior mit Rückstauverschluss
  • Kellerablauf DN 100
  • Sinkamat-K (Freiaufstellung)
  • LipuSmart-P
  • Muli-Mini
Beschreibung
  • Aus Kunststoff
  • Für seitliche Zulaufmöglichkeit
  • Zur bauseitigen Montage
  • Zulaufstutzen DN 50 (in Verbindung mit Handmembranpumpe)
  • Gewicht: 0,1 kg

Absperrschieber R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 1 kg

Dreiwegehahn R 1½"

Passend für
  • Abwasserhebeanlagen
Beschreibung
  • Zur Handmembranpumpe
  • Gewicht: 3,3 kg

Absperrschieber

Passend für
  • LipuSmart-P Zulauf Pumpeneinheit
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Inkl. Dichtungen und Befestigungsmaterial
  • Gewicht: 15 kg

Absperrschieber DN 80 für Druckseite

Passend für
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Beschreibung
  • Aus Gusseisen
  • 8 Schrauben und Muttern
  • 1 Dichtung DN 80
  • Baulänge: 180 mm
  • Nenndruck: PN16
  • Gewicht: 19,4 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 15 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 100
    • 7602.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 100
  • Baulänge (L): 75 mm
  • Gewicht: 6,5 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 7 kg

Rundschnurring

Passend für
  • LipuSmart-P
  • Powerlift Einbauset DN 100
  • Fäkablock II
  • Vorbehälteranlage-duo
  • Alle Muli Abwasserhebeanlagen
Beschreibung
  • Als Ergänzungsbauteil für Druckleitung DN 80
  • Spannbereich: 88 - 93 mm
  • Gewicht: 0,3 kg

LipuSmart App

Passend für
  • Gesamtanlagensteuerung
    • LipuSmart-P-OA
    • LipuSmart-P-OAP
Beschreibung
  • Vorteile bei Wartung, Überwachung und Betrieb
  • Checklisten zum Einrichten der Fettabscheider und Hebeanlageneinheit
  • Fettabscheider-Protokollsystem
  • Sicherung der Steuerungseinstellungen
  • Verbindung über Bluetooth-Schnittstelle
  • Betriebssysteme
    • Android
    • IOS
  • Download:
    • Http://aco.me/lipusmartapp
    • QR-Code im Datenblatt
