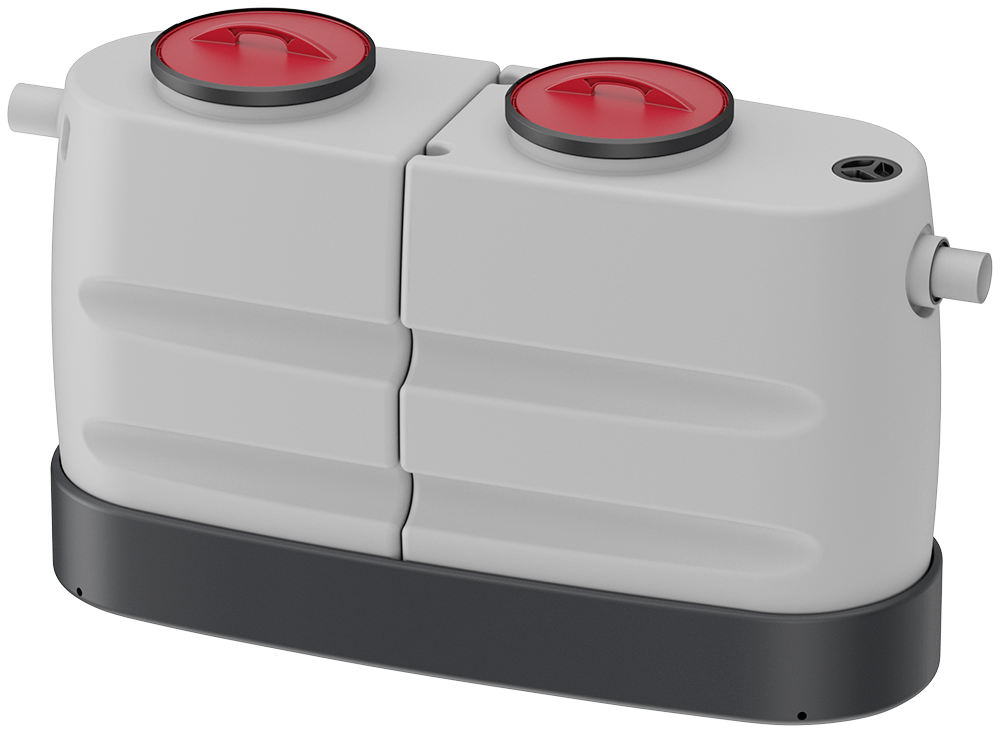

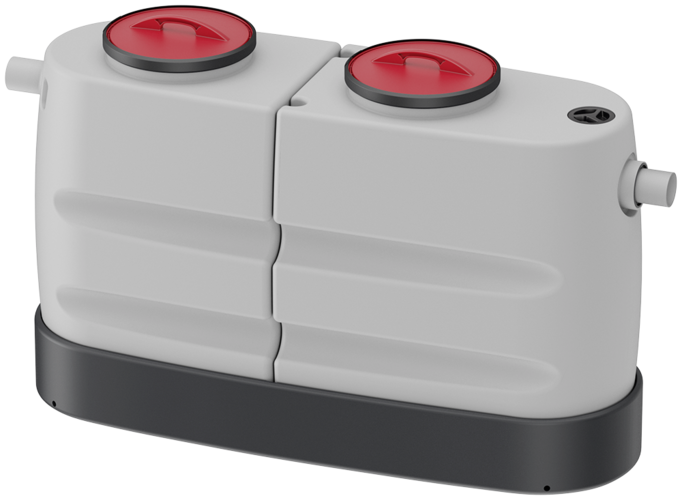

Fettabscheider LipuJet-P-SB Basisausführung

Produktvorteile

  • Einfache Montage durch Stecksystem
  • Einbringungsmöglichkeit in schwer zugängliche Aufstellungsräume durch 3-Teilung der Anlage
  • Geringes Gewicht durch Werkstoff Polyethylen
  • Keine mechanischen und elektrische Bauteile

Produktinformationen

  • Fettabscheideranlage gemäß ÖNORM EN 1825
  • Zum Einbau in Räumen – frostfrei
  • Mit separatem Schlammfang
  • System ACO Passavant

Ausbaustufen

  • SB: Entsorgung und Reinigung über Wartungsöffnungen (mit Geruchsbildung)
  • SD: mit Direktabsaugung – geruchsfreie Entsorgung über Entsorgungsleitung, Reinigung über Wartungsöffnung
NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 2DN 10021080400755553802.00.00
NS 4DN 1004201608001159953804.00.00

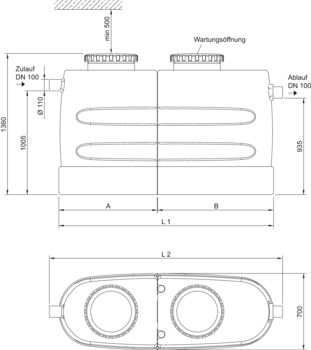

Maßzeichnung
Artikel-Nr.NenngrößeAbmessungen
L1L2AB
[mm][mm][mm][mm]
3802.00.00NS 211801360510660
3804.00.00NS 4207022509451115

Fülleinheit

Passend für
  • LipuJet-P-SB/SD
Beschreibung
  • Zum Einbau vor den Abscheider
  • Aus Edelstahl, Werkstoff 1.4571
  • Bestehend aus
    • Rohrstutzen DN 100
    • Länge: 300 mm
    • Fülleinheit (DVGW/KIWA Zulassung) mit angeschweißtem Geruchsverschluss und Schrägsitzventil R ¾"
  • Druckminderer mit integrierten Schmutzfänger
  • 1 Rohrverbinder DN 100
  • Gewicht: 7 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 100 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
,
  • Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 100 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg

Grobfang DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,7 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg
