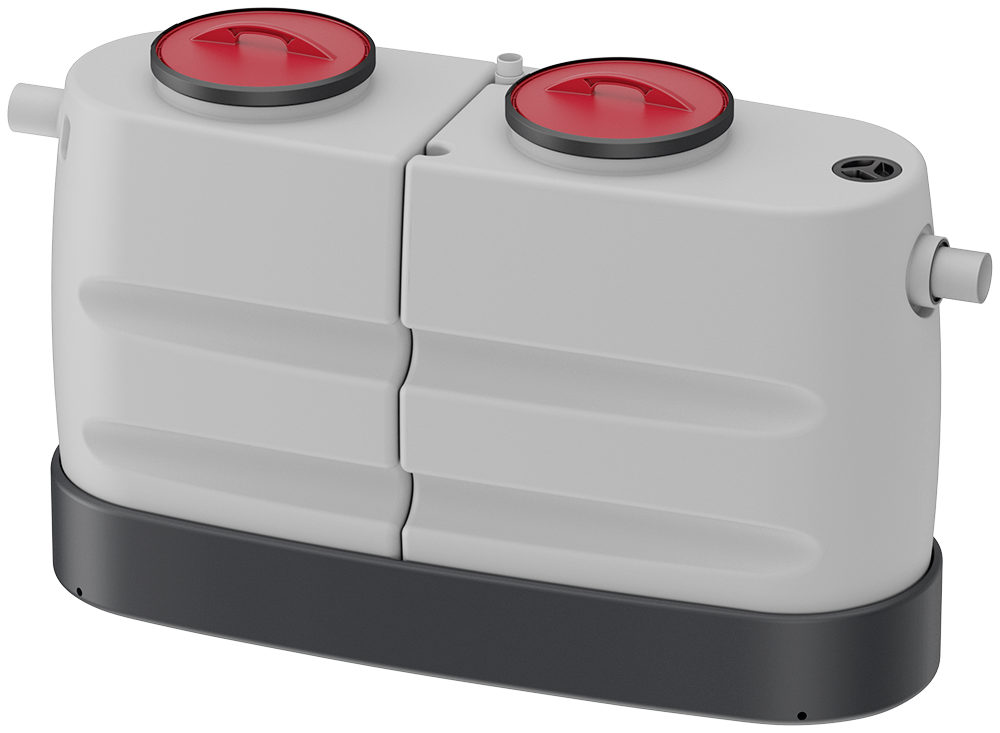

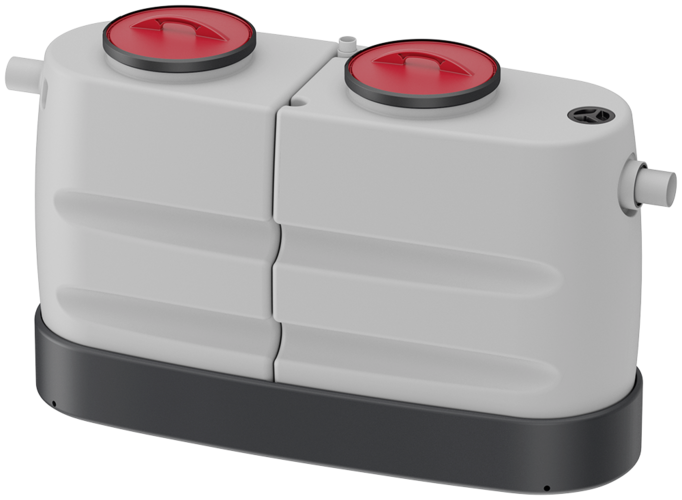

Fettabscheider LipuJet-P-SD Ausbaustufe 1
Produktvorteile
- Einfache Montage durch Stecksystem
- Einbringungsmöglichkeit in schwer zugängliche Aufstellungsräume durch 3-Teilung der Anlage
- Geringes Gewicht durch Werkstoff Polyethylen
- Keine mechanischen und elektrische Bauteile
Produktinformationen
- Fettabscheideranlage gemäß ÖNORM EN 1825
- Zum Einbau in Räumen – frostfrei
- Mit separatem Schlammfang
- System ACO Passavant
Ausbaustufen
- SB: Entsorgung und Reinigung über Wartungsöffnungen (mit Geruchsbildung)
- SD: mit Direktabsaugung – geruchsfreie Entsorgung über Entsorgungsleitung, Reinigung über Wartungsöffnung

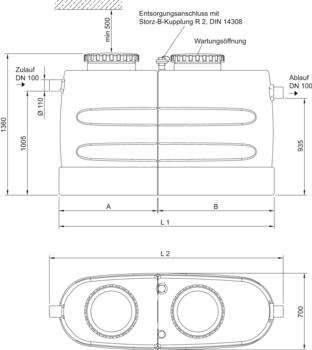

| Artikel-Nr. | Nenngröße | Abmessungen | |||
|---|---|---|---|---|---|
| L1 | L2 | A | B | ||
| [mm] | [mm] | [mm] | [mm] | ||
| 3802.50.00 | NS 2 | 1180 | 1360 | 510 | 660 |
| 3804.50.00 | NS 4 | 2070 | 2250 | 945 | 1115 |
Fülleinheit
Passend für
- LipuJet-P-SB/SD
Beschreibung
- Zum Einbau vor den Abscheider
- Aus Edelstahl, Werkstoff 1.4571
- Bestehend aus
- Rohrstutzen DN 100
- Länge: 300 mm
- Fülleinheit (DVGW/KIWA Zulassung) mit angeschweißtem Geruchsverschluss und Schrägsitzventil R ¾"
- Druckminderer mit integrierten Schmutzfänger
- 1 Rohrverbinder DN 100
- Gewicht: 7 kg
Anschlusskasten
Passend für
- Fettabscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Stärkeabscheider FapuMax-P-DA
- Leichtflüssigkeitsabscheider Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss DN 80
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Türanschlag
- Wahlweise rechts oder links
- Tür abschließbar
- Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
- Gewicht: 10,4 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.22
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
- Gewicht: 1 kg
Probenahmetopf DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
- Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 100 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,2 kg
Probenahmetopf DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
- Leichtflüssigkeitsabscheider Coalisator-P
Beschreibung
- Zum Einbau in senkrechte Rohrleitung DN 100 nach Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 10,2 kg
Grobfang DN 100
Passend für
- Fettabscheider LipuJet-P/LipuSmart-P
- NS 1 – 4
- Stärkeabscheider FapuJet-P-OAP
- NS 0,5 – 1
Beschreibung
- Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
- Material: PE
- In runder Bauform, mit
- Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
- Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
- Geruchdichter Wartungsöffnung DN 450
- Gewicht: 9,7 kg
Zulauf-/Absperrschieber DN 100
Passend für
- Abwasserhebeanlagen
- Fettabscheider aus Polyethylen
- Stärkeabscheider aus Polyethylen
- Vorbehälteranlagen Typ 2 und 4
- LipuMobil-P – Typ 0,5
Beschreibung
- Aus PVC
- Beiderseits Steckmuffe 110 mm mit Lippendichtring
- Gesamtmaße: 176 x 330 mm (L x H)
- Max. Druck: 0,5 bar
- Gewicht: 3,1 kg
