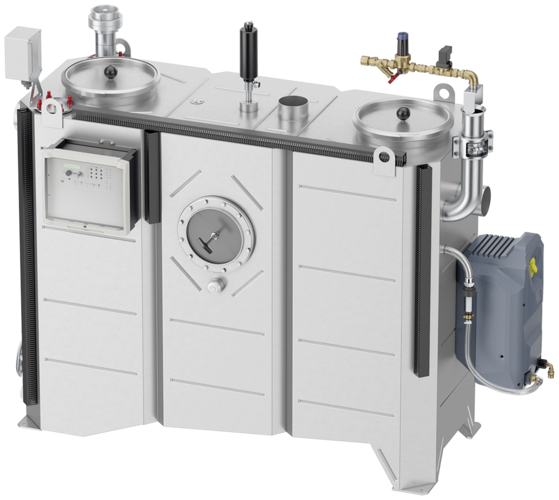

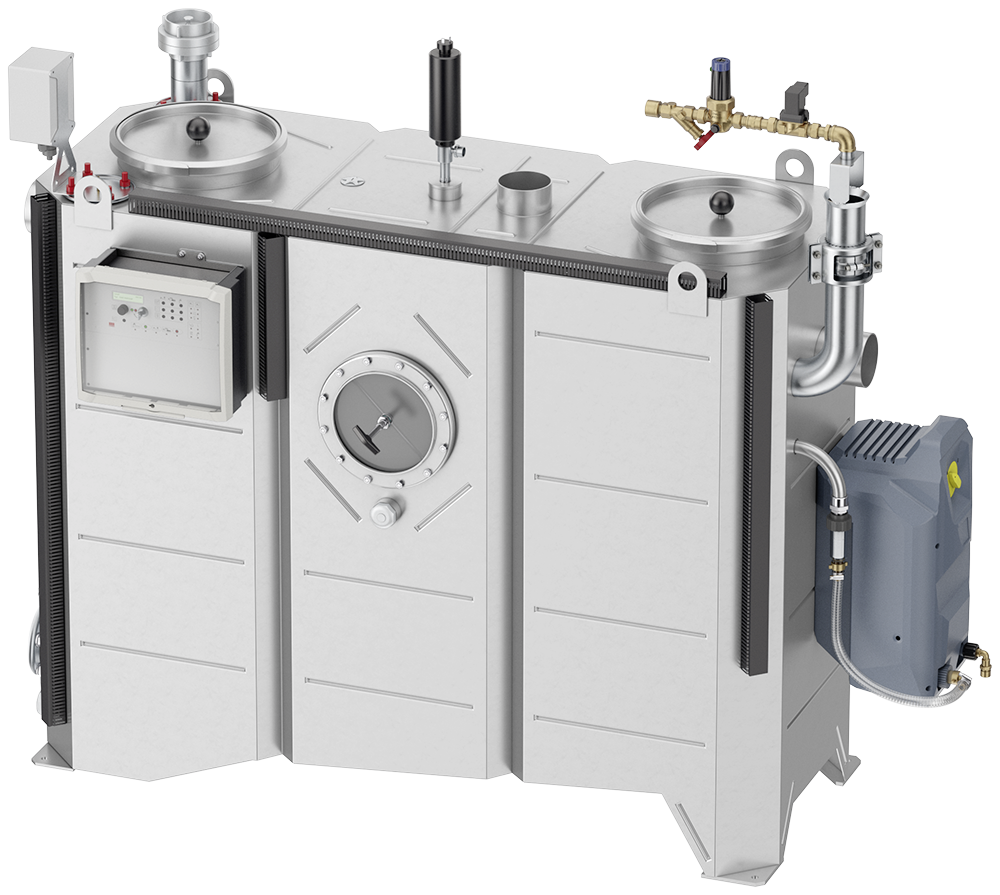

Fettabscheider LipuJet-S-OA Ausbaustufe 3

Produktvorteile

  • Optimales Einbringmaß
  • Keine Brandlast dank Werkstoff Edelstahl 1.4571
  • Beständig gegen höhere Abwassertemperaturen
  • Einfache Installation
  • Ausbaustufe 2 und 3 optional mit Entsorgungspumpe

Produktinformationen

  • Fettabscheideranlage gemäß ÖNORM EN 1825 und DIN 4040‑100
  • Zum Einbau in Räumen – frostfrei
  • Mit integriertem Schlammfang
  • Bedienseite: rechts/links
  • Entleerungsanschluss, Storz-B-Kupplung R 2½"
  • Absaug- und Entleerungssumpf mit Grundablassmuffe R 1½"
  • Schauglas mit Wischer
  • Automatische Hochdruck-Innenreinigung mit Pumpe
    • 360° Reinigung über 2 Achsen mit motorbetriebenem Hochdrucksprühkopf aus Edelstahl
    • Nenndruck: 175 bar
    • Fördermenge: 11,6 l/min
    • Zerkleinern der Fettschicht und Behälterreinigung in einem Arbeitsschritt
  • Standardsteuerung mit Sammelstörmeldung
  • Geruchsdichte Wartungsöffnung
    • Durchmesser: 300 mm bei NS 1 – 4
    • Durchmesser: 500 mm bei NS 5,5 – 10
  • Fülleinheit mit Magnetventil (Anschluss R ¾") für automatische Wiederbefüllung
  • Elektroanschluss: 400 V/50 Hz/16 A/4,2 kW

Bedienseite: Rechts

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 1DN 1001001003201654857571.74.42
NS 2DN 1002001004401706107572.74.42
NS 3DN 1003001506301958257573.74.42
NS 4DN 10040020083021510457574.74.42
NS 5,5DN 150550360143028517157575.74.42
NS 7DN 150700400160029518957577.74.42
NS 8,5DN 150850475190033522357578.74.42
NS 10DN 1501000520200035023507580.74.42

Bedienseite: links

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 1DN 1001001003201654857571.74.32
NS 2DN 1002001004401706107572.74.32
NS 3DN 1003001506301958257573.74.32
NS 4DN 10040020083021510457574.74.32
NS 5,5DN 150550360143028517157575.74.32
NS 7DN 150700400160029518957577.74.32
NS 8,5DN 150850475190033522357578.74.32
NS 10DN 1501000520200035023507580.74.32

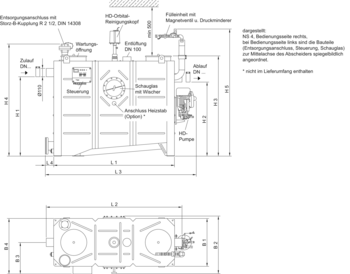

Maßzeichnung
Artikel-Nr.NenngrößeAbmessungen
L1L2L3L4H1H2H3H4H5B1B2B3B4D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
7571.74.42NS 190511001320115830760120013801550675760370800110
7572.74.42NS 2905110013201151055985132015001700675760370800110
7573.74.42NS 31255145016701151055985132015001700675760370800110
7574.74.42NS 41605180020201151055985132015001700675760370800110
7575.74.42NS 5,51655192020701151255118515701750195092510105501000160
7577.74.42NS 71855212022701151255118515701750195092510105501000160
7578.74.42NS 8,52155242025701151255118515701750195092510105501000160
7580.74.42NS 102345261027601151255118515701750195092510105501000160
7571.74.32NS 190511001320115830760120013801550675760370800110
7572.74.32NS 2905110013201151055985132015001700675760370800110
7573.74.32NS 31255145016701151055985132015001700675760370800110
7574.74.32NS 41605180020201151055985132015001700675760370800110
7575.74.32NS 5,51655192020701151255118515701750195092510105501000160
7577.74.32NS 71855212022701151255118515701750195092510105501000160
7578.74.32NS 8,52155242025701151255118515701750195092510105501000160
7580.74.32NS 102345261027601151255118515701750195092510105501000160

Fettschichtdicken-Messgerät

Passend für
  • LipuJet-P
    • Oval NS 1 – 10
    • Rund NS 2 – 22,5
  • LipuJet-S
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80%) u. der Vorwarnung des Vollzustandes (50%)
  • Mit optischer Anzeige des Füllstandes
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230VAC/5 VA
  • Schutzklasse: IP 54
  • Leistung: ca. 12W
  • Gewicht: 2,8 kg

Fernbedienung

Passend für
  • Fettabscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Stärkeabscheider FapuJet
Beschreibung
  • Innenmontage bzw. Montage im Anschlusskasten
  • Steuerleitung ohne Schutzleiter bauseits
    • Bis 50 m: 7 x 1,0 mm²
    • 50 m – 200 m: 7 x 1,5 mm²
  • Gewicht: 1 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • LipuJet-P
    • Oval NS 1 – NS 30
    • Rund NS 2 – NS 20
  • LipuJet-S
    • Oval NS 1 – NS 10
    • Rund NS 2 – NS 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Gewicht: 2,7 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Kabelverlängerung GSM

Passend für
  • GSM - Modul

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2 ½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Frontseite glasgeperlt
  • Tür abschließbar, Anschlag links
  • Abmessungen B x H x T: 300 x 725 x 160 mm
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.24
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Unterputz",
  • Frontseite glasgeperlt
  • Abmessung B x H x T:
    • 405 x 830 x 30 mm
  • Gewicht: 2,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 3
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 100 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 9,9 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 6 – 10
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 150 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 12,2 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
  • Leichtflüssigkeitsabscheider Coalisator-E
    • NS 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 200 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 13,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 3
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 100 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 9,5 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 6 – 10
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 150 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11,3 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
  • Leichtflüssigkeitsabscheider Coalisator-E
    • NS 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 200 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11 kg

Grobfang DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11 kg

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 13,4 kg

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 14,3 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 15 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 100
    • 7602.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 100
  • Baulänge (L): 75 mm
  • Gewicht: 6,5 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg
