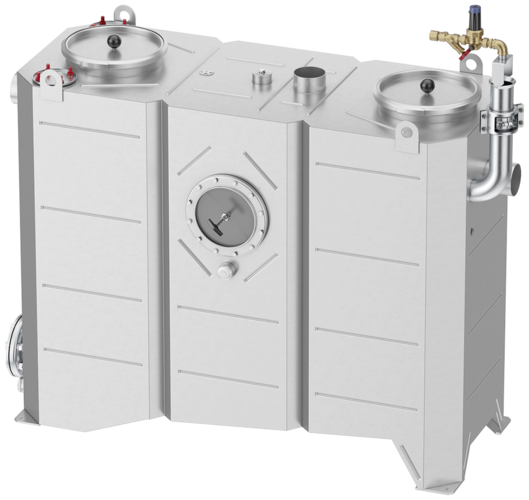

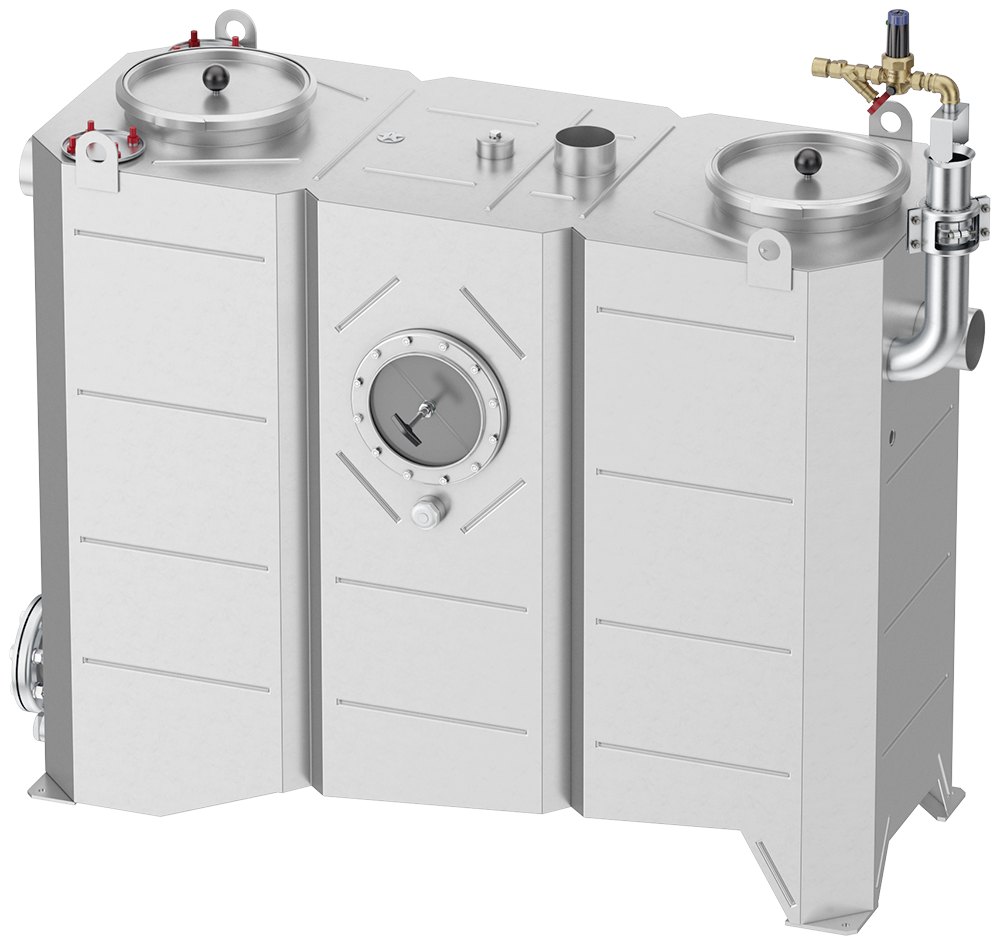

Fettabscheider LipuJet-S-OB Basisausführung

Produktvorteile

  • Optimales Einbringmaß
  • Keine Brandlast dank Werkstoff Edelstahl 1.4571
  • Beständig gegen höhere Abwassertemperaturen
  • Einfache Installation
  • Ausbaustufe 2 und 3 optional mit Entsorgungspumpe

Produktinformationen

  • Fettabscheideranlage gemäß ÖNORM EN 1825 und DIN 4040‑100
  • Zum Einbau in Räumen – frostfrei
  • Mit integriertem Schlammfang
  • Bedienseite: rechts/links
  • Absaug- und Entleerungssumpf mit Grundablassmuffe R 1½"
  • Geruchsdichte Wartungsöffnung
  • Durchmesser: 300 mm bei NS 1 – 4
  • Durchmesser: 500 mm bei NS 5,5 – 10
NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 1DN 1001001003201304507551.34.00
NS 2DN 1002001004401355757552.34.00
NS 3DN 1003001506301557857553.34.00
NS 4DN 10040020083017510057554.34.00
NS 5,5DN 150550360143023016607555.34.00
NS 7DN 150700400160025518557557.34.00
NS 8,5DN 150850475190029521957558.34.00
NS 10DN 1501000520200031523157560.34.00

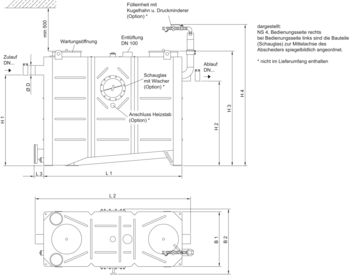

Maßzeichnung
Artikel-Nr.NenngrößeAbmessungen
L1L2L3H1H2H3H4B1B2D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
7551.34.00NS 1905110011583076012001550675760110
7552.34.00NS 29051100115105598513201700675760110
7553.34.00NS 312551450115105598513201700675760110
7554.34.00NS 416051800115105598513201700675760110
7555.34.00NS 5,51655192011512551185157019509251010160
7557.34.00NS 71855212011512551185157019509251010160
7558.34.00NS 8,52155242011512551185157019509251010160
7560.34.00NS 102345261011512551185157019509251010160

Fettschichtdicken-Messgerät

Beschreibung
  • Gewicht: 2,8 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • LipuJet-P
    • Oval NS 1 – NS 30
    • Rund NS 2 – NS 20
  • LipuJet-S
    • Oval NS 1 – NS 10
    • Rund NS 2 – NS 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Gewicht: 2,7 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

Fülleinheit

Beschreibung
  • Gewicht: 2,3 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2 ½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 1 kg

Anschlusskasten

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 2,1 kg

Schauglas

Beschreibung
  • Nennweite: DN 200
  • Mit Scheibenwischer
  • Gewicht: 2,3 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 3
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 100 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 9,9 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 6 – 10
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 150 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 12,2 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
  • Leichtflüssigkeitsabscheider Coalisator-E
    • NS 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 200 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 13,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 3
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 100 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 9,5 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 6 – 10
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 150 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11,3 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
  • Leichtflüssigkeitsabscheider Coalisator-E
    • NS 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 200 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11 kg

Grobfang DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11 kg

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 13,4 kg

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 14,3 kg

Rohranschluss-Set DN 100 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 1-4
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 100
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1000 mm
  • Gewicht: 5,2 kg

Rohranschluss-Set DN 150 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 5,5-10
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 150
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1500 mm
  • Gewicht: 12,7 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 15 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 100
    • 7602.00.12
Beschreibung
  • DN 100
  • Baulänge (L): 75 mm
  • Gewicht: 6,5 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg
