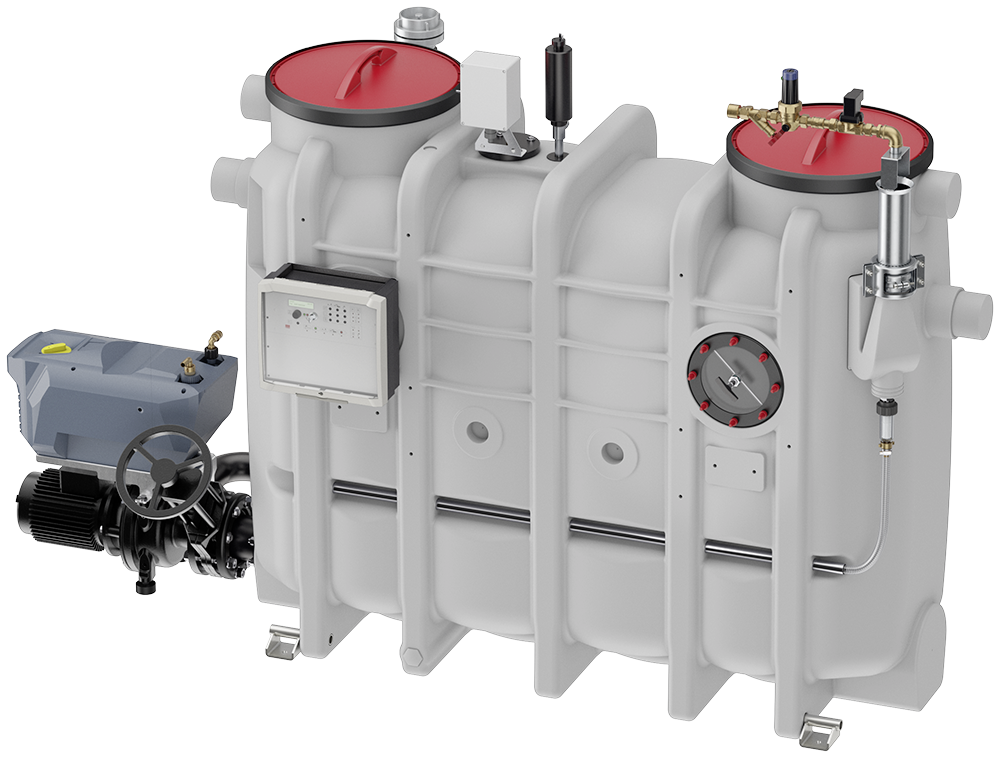

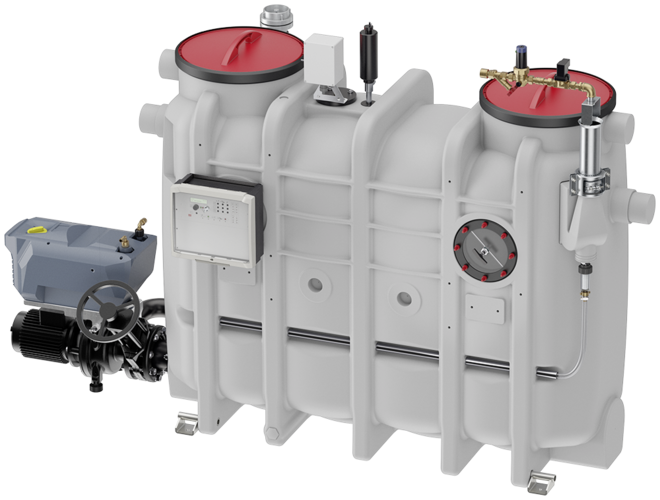

Fettabscheider LipuJet-P-OAP Ausbaustufe 3

Produktvorteile

  • Strukturelle Stabilität des Behälters mit Standsicherheitsnachweis von 25 Jahren
  • Minimierung der Entsorgungs- und Wartungskosten durch wirtschaftliche Nenngrößenabstufungen
  • Entleeren, Reinigen und Befüllen ohne Geruchsbelästigung
  • Vor- und Nachreinigungszeiten individuell einstellbar
  • Hydromechanische Hochdruck-Innenreinigung – nur Kaltwasseranschluss notwendig
  • Optimales Einbringmaß
  • Geringes Gewicht

Produktinformationen

  • Fettabscheideranlage gemäß ÖNORM EN 1825 und DIN 4040‑100
  • Zum Einbau in Räumen – frostfrei
  • Mit integriertem Schlammfang
  • Bedienseite: rechts/links
  • Entleerungsanschluss, Storz-B-Kupplung R 2½"
  • Absaug- und Entleerungssumpf mit Grundablassmuffe R 1"
  • Schauglas mit Wischer
  • Automatische Hochdruck-Innenreinigung mit Pumpe
    • 360° Reinigung über 2 Achsen mit motorbetriebenem Hochdrucksprühkopf aus Edelstahl
    • Nenndruck: 175 bar
    • Fördermenge: 11,6 l/min
    • Zerkleinern der Fettschicht und Behälterreinigung in einem Arbeitsschritt
  • Standardsteuerung mit Sammelstörmeldung
  • Entleerungspumpe mit Freistromlaufrad
    • Motorleistung: 3,0 kW/2850 U/min
    • Förderleistung: 20 m³/h bei 1 bar mittlerer Förderhöhe
  • Absperrschieber vor Entleerungspumpe
  • Geruchsdichte Wartungsöffnung, Durchmesser: 450 mm
  • Fülleinheit mit Magnetventil (Anschluss R ¾") für automatische Wiederbefüllung
  • Elektroanschluss: 400 V/50 Hz/16 A/8,0 kW

Bedienseite: Rechts

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 1DN 1001061003201774973551.84.42
NS 2DN 1002101004401826223552.84.42
NS 3DN 1003001506301948243553.84.42
NS 4DN 10040020083021010403554.84.42
NS 5,5DN 150725360143028617163555.84.42
NS 7DN 150800400160030519053557.84.42
NS 8,5DN 150940475190032522253558.84.42
NS 10DN 1501000520200033723373560.84.42

Bedienseite: links

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 1DN 1001061003201774973551.84.32
NS 2DN 1002101004401826223552.84.32
NS 3DN 1003001506301948243553.84.32
NS 4DN 10040020083021010403554.84.32
NS 5,5DN 150725360143028617163555.84.32
NS 7DN 150800400160030519053557.84.32
NS 8,5DN 150940475190032522253558.84.32
NS 10DN 1501000520200033723373560.84.32

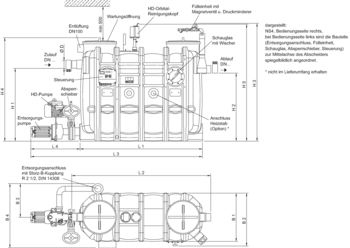

Maßzeichnung
Artikel-Nr.NenngrößeAbmessungen
L1L2L3L4H1H2H3H4H5B1B2B3B4D
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
3551.84.42NS 1110013001800700830760151013001500700770500930110
3552.84.42NS 21100130018007001055985171015001700700770500930110
3553.84.42NS 31450165021507001055985171015001700700770500930110
3554.84.42NS 41760200024607001055985171015001700700770500930110
3555.84.42NS 5,51760200024607001250118019101700190095010206251180160
3557.84.42NS 71960220026607001250118019101700190095010206251180160
3558.84.42NS 8,52250248529507001250118019101700190095010206251180160
3560.84.42NS 102450269031507001250118019101700190095010206251180160
3551.84.32NS 1110013001800700830760151013001500700770500930110
3552.84.32NS 21100130018007001055985171015001700700770500930110
3553.84.32NS 31450165021507001055985171015001700700770500930110
3554.84.32NS 41760200024607001055985171015001700700770500930110
3555.84.32NS 5,51760200024607001250118019101700190095010206251180160
3557.84.32NS 71960220026607001250118019101700190095010206251180160
3558.84.32NS 8,52250248529507001250118019101700190095010206251180160
3560.84.32NS 102450269031507001250118019101700190095010206251180160

Fettschichtdicken-Messgerät

Beschreibung
  • Gewicht: 2,8 kg

199125: ACO Geb

Beschreibung
  • Gewicht: 6 kg

199126: ACO Refill

Beschreibung
  • Gewicht: 2 kg

199251

Beschreibung
  • Gewicht: 2 kg

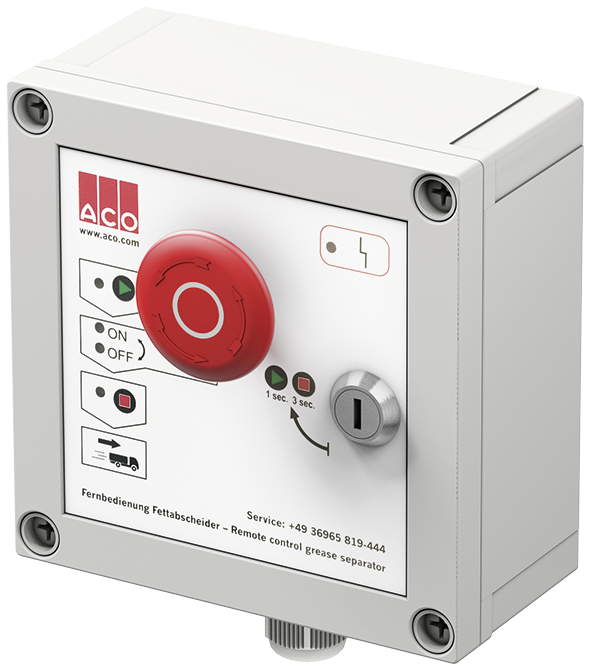

Fernbedienung

Beschreibung
  • Gewicht: 1 kg

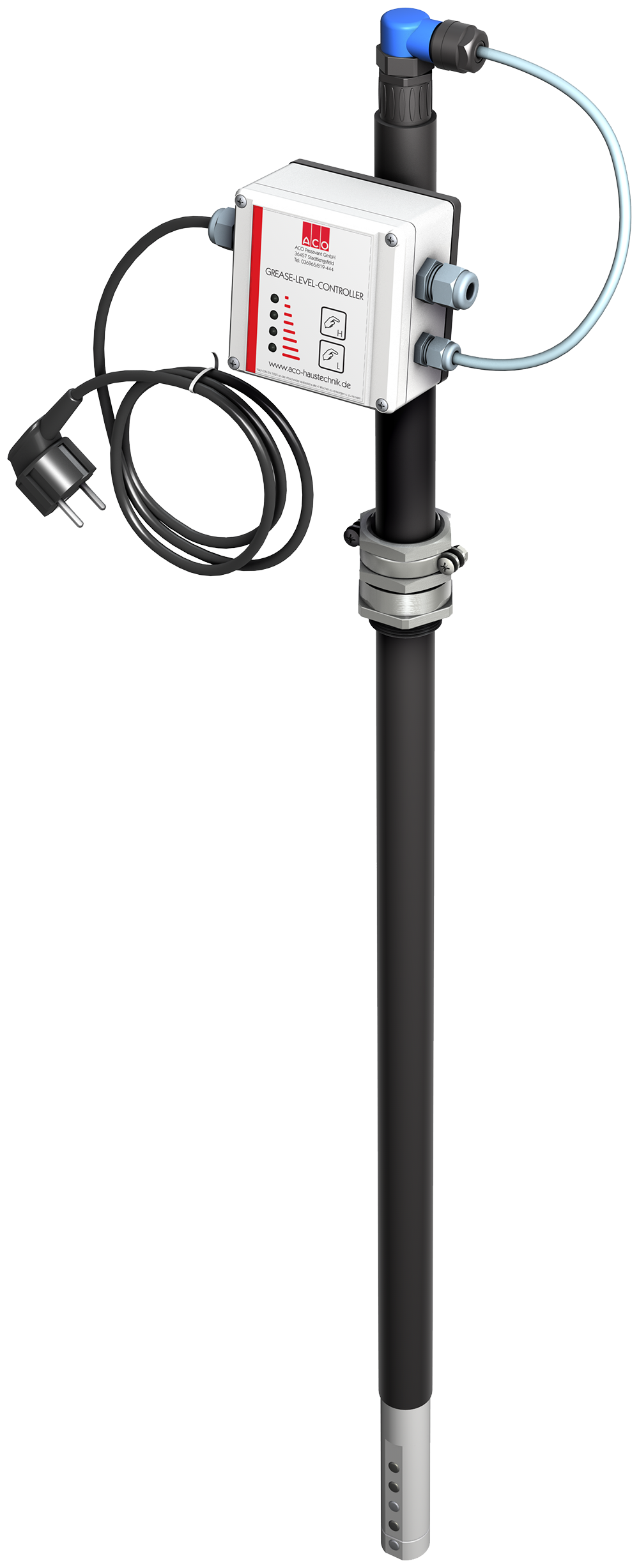

Fettschichtdicken-Messgerät Multi Control

Passend für
  • LipuJet-P
    • Oval NS 1 – NS 30
    • Rund NS 2 – NS 20
  • LipuJet-S
    • Oval NS 1 – NS 10
    • Rund NS 2 – NS 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Gewicht: 2,7 kg

Geruchsneutralisation

Beschreibung
  • Gewicht: 36,2 kg

7980.90.00: ACO Ozone-System

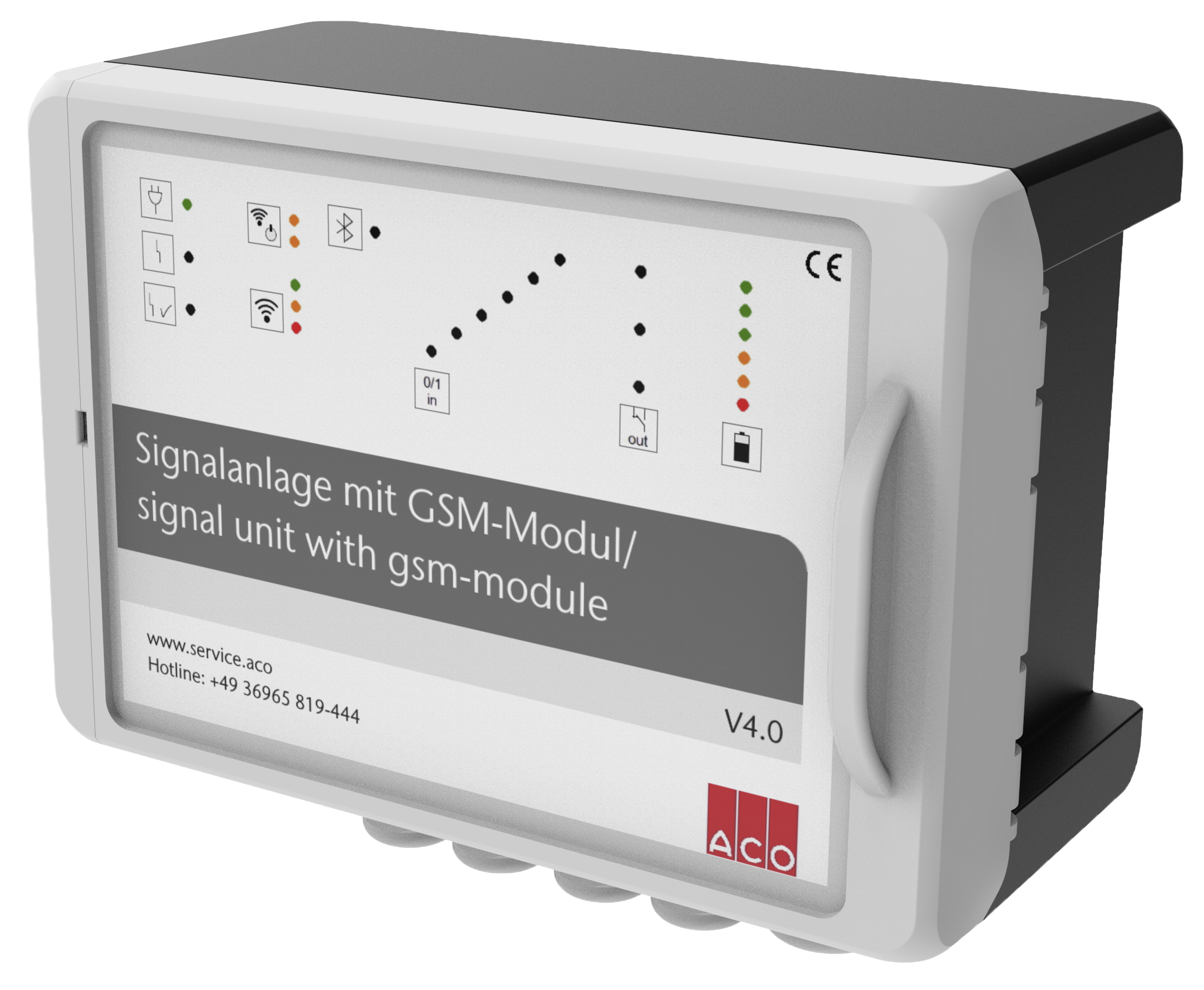

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

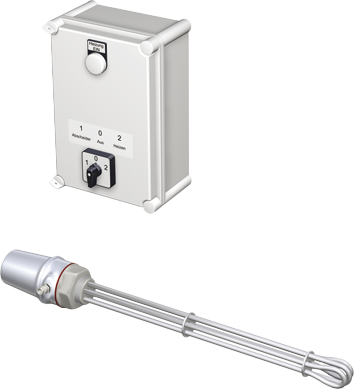

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

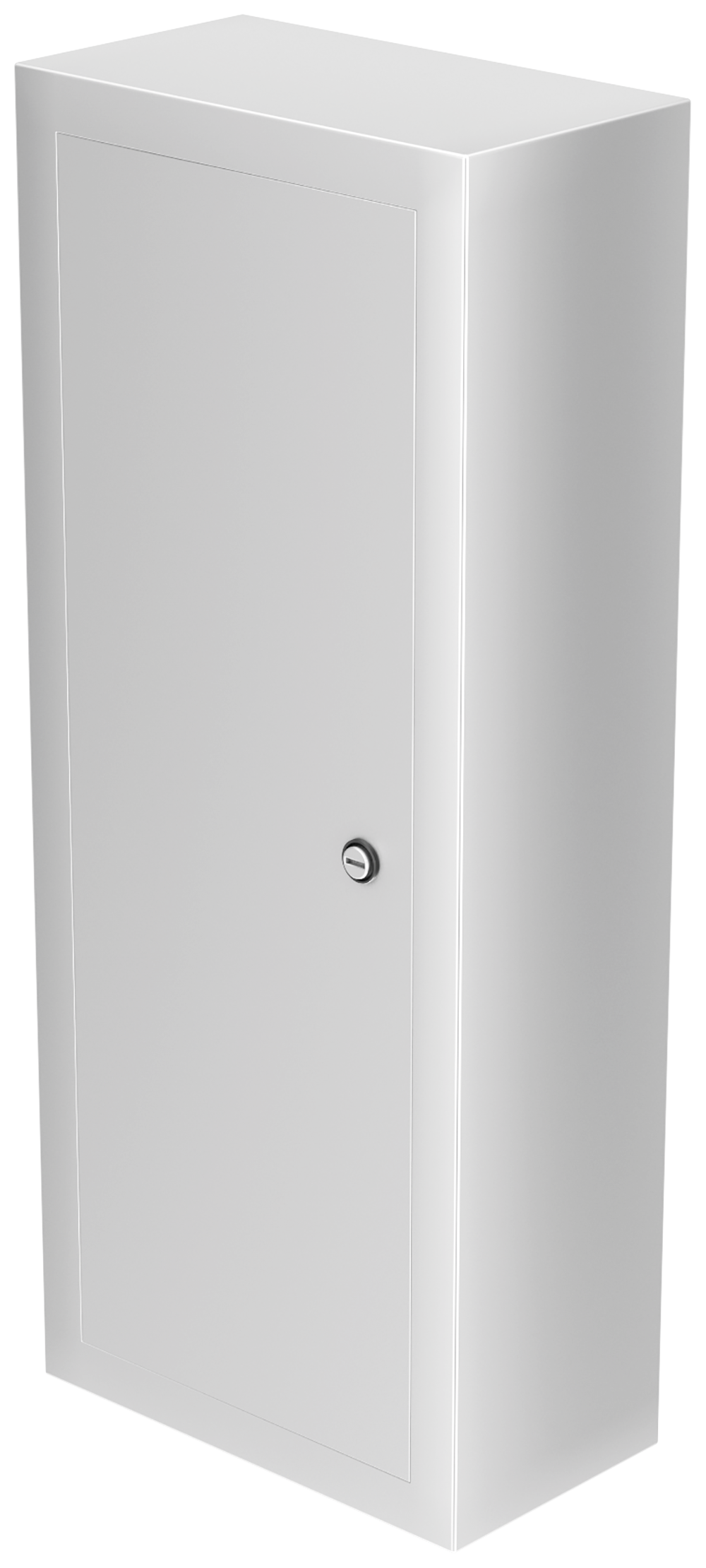

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

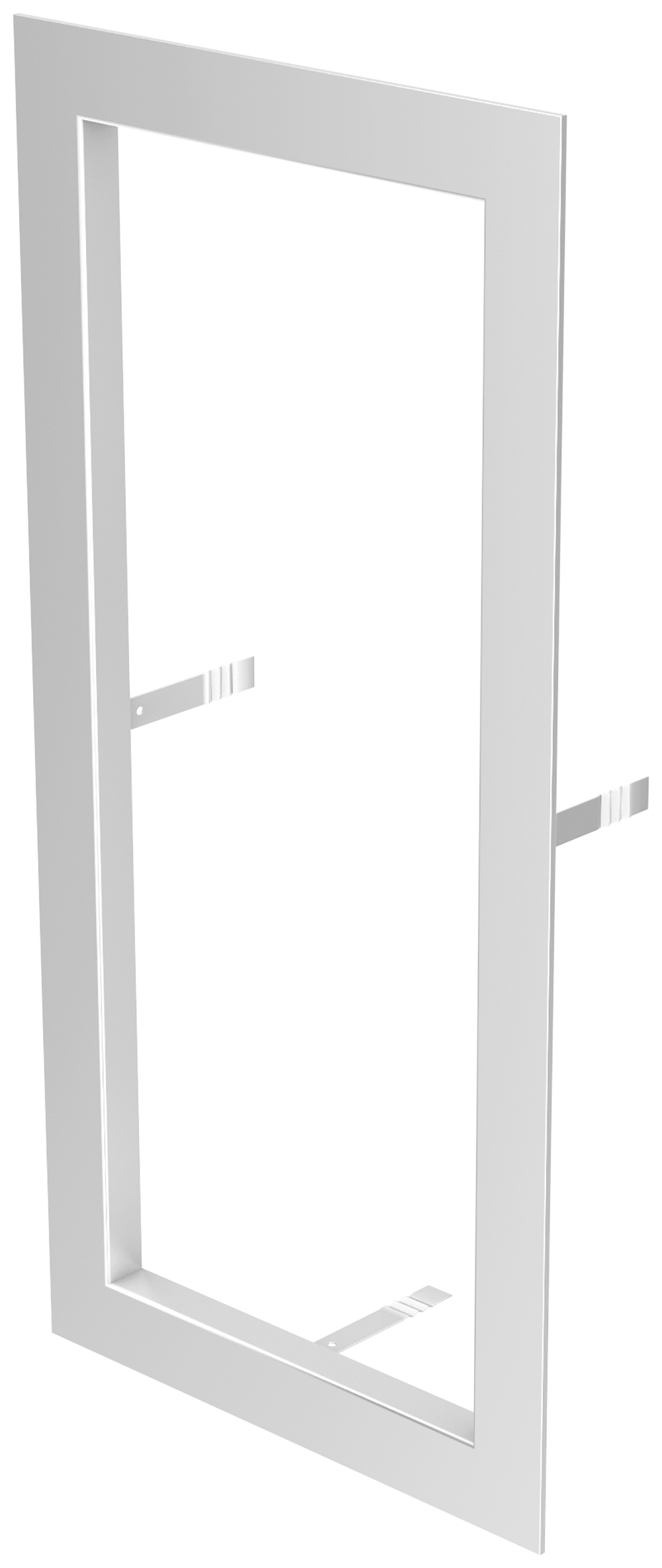

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

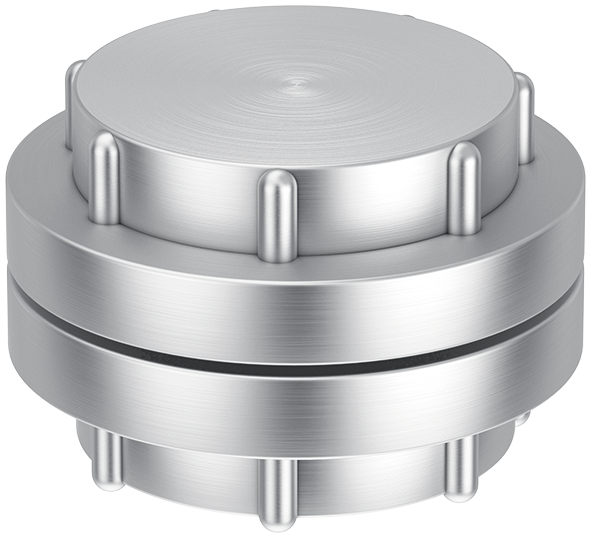

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2 ½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 1 kg

Anschlusskasten

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 2,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
Beschreibung
  • Gewicht: 10,2 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Gewicht: 10,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
Beschreibung
  • Gewicht: 10,2 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Gewicht: 10,1 kg

Grobfang DN 100

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 1 – 4
  • Stärkeabscheider FapuJet-P-OAP
    • NS 0,5 – 1
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,7 kg

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 12,6 kg

Rohranschluss-Set DN 100 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 1-4
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 100
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1000 mm
  • Gewicht: 5,2 kg

Rohranschluss-Set DN 150 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 5,5-10
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 150
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1500 mm
  • Gewicht: 12,7 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 15 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 100
    • 7602.00.12
Beschreibung
  • DN 100
  • Baulänge (L): 75 mm
  • Gewicht: 6,5 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg

Zulauf-/Absperrschieber DN 100

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 2 und 4
  • LipuMobil-P – Typ 0,5
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 110 mm mit Lippendichtring
  • Gesamtmaße: 176 x 330 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 3,1 kg

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 7 kg
