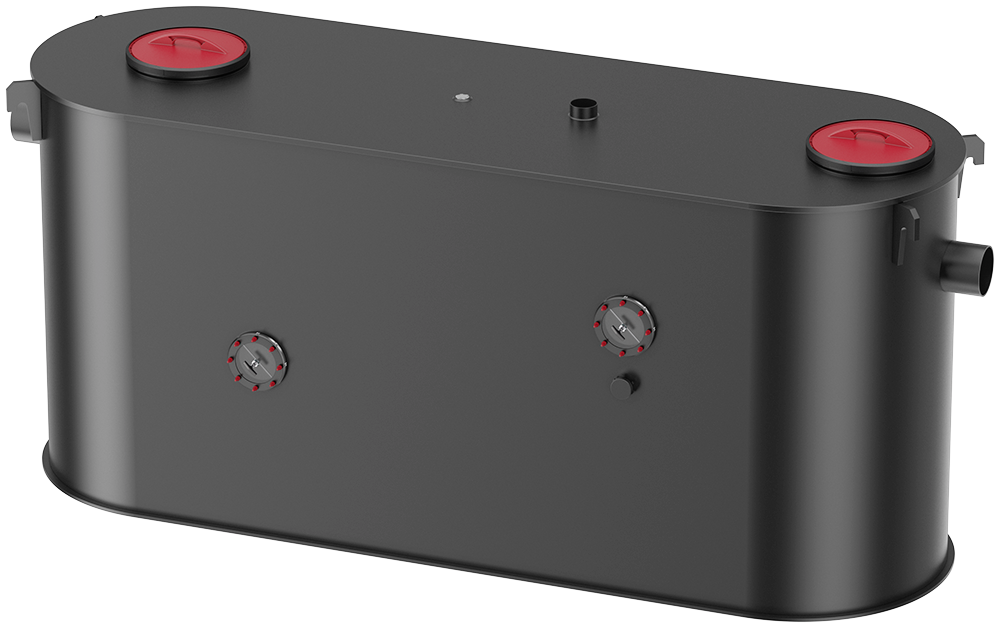

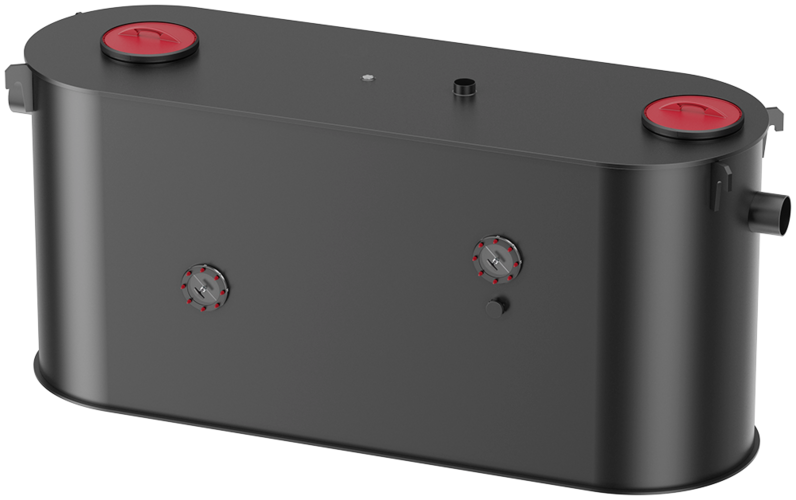

Fettabscheider LipuJet-P-OB Basisausführung

Fettabscheider LipuJet-P-OB Basisausführung

Produktvorteile

  • Hohe Nenngrößen bis NS 60 in Parallelbauweise möglich
  • Mit zwei Schaugläsern für Kontrolle von Fett und Schlamm
  • Ausbaustufe OAP:
    • Mit zwei Hochdrucksprühköpfen für perfekte Innenreinigung des Behälters
    • Entsorgungspumpe für Höhen bis zu 18 Metern bei ca. 10 m³/h Leistung
    • Steuergerät mit Voreinstellungen, die flexible an örtliche Gegebenheiten angepasst werden können

Produktinformationen

  • Fettabscheider in Sondergröße: bis NS 60
  • Fettabscheider gemäß ÖNORM EN 1825
  • Zum Einbau in Räumen – frostfrei
  • Aus Polyethylen in ovaler Bauform
  • Zu- und Ablauf Ø 200 mm (NS 15 – 25) oder Ø 250 mm (NS 30)
  • Zwei Schaugläser mit Wischer
  • Bedienseite: rechts/links
  • Ausbaustufen
    • OB: Entsorgung/Reinigung über Wartungsöffnung (mit Geruchsbildung)
    • OD: geruchsfreie Entsorgung über Direktabsaugung, Reinigung über Wartungsöffnung
    • OA: Direktabsaugung, Programmgesteuert
    • OAP: Identisch OA, Entsorgungspumpe
    • OAP-Parallel: Identisch OAP, NS 40/50/60, 2 parallele Anlagen, automatisch betriebene Hochdruckpumpen

Bedienseite: Rechts

NenngrößeInhaltArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l]
NS 15158063028503815.35.42
NS 20207085037603820.35.42
NS 252550107046603825.35.42
NS 303020129055503830.35.42

Bedienseite: links

NenngrößeInhaltArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l]
NS 15158063028503815.35.32
NS 20207085037603820.35.32
NS 252550107046603825.35.32
NS 303020129055503830.35.32

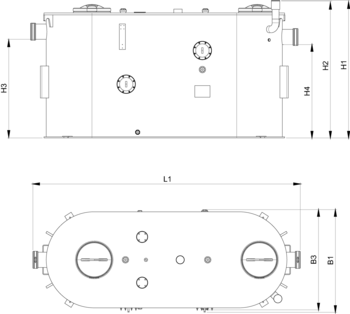

Artikel-Nr.NenngrößeAbmessungen
L1H1H2H3H4B2B3
[mm][mm][mm][mm][mm][mm][mm]
3815.35.42NS 152820181018001300123013501320
3820.35.42NS 203520181018001300123013501320
3825.35.42NS 254220191019001300123013501320
3830.35.42NS 304920191019001300123013501320
3815.35.32NS 152820181018001300123013501320
3820.35.32NS 203520181018001300123013501320
3825.35.32NS 254220191019001300123013501320
3830.35.32NS 304920191019001300123013501320

Fettschichtdicken-Messgerät

Passend für
  • LipuJet-P
    • Oval NS 1 – 10
    • Rund NS 2 – 22,5
  • LipuJet-S
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80%) u. der Vorwarnung des Vollzustandes (50%)
  • Mit optischer Anzeige des Füllstandes
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230VAC/5 VA
  • Schutzklasse: IP 54
  • Leistung: ca. 12W
  • Gewicht: 2,8 kg
Artikel-Nr.
3300.11.50

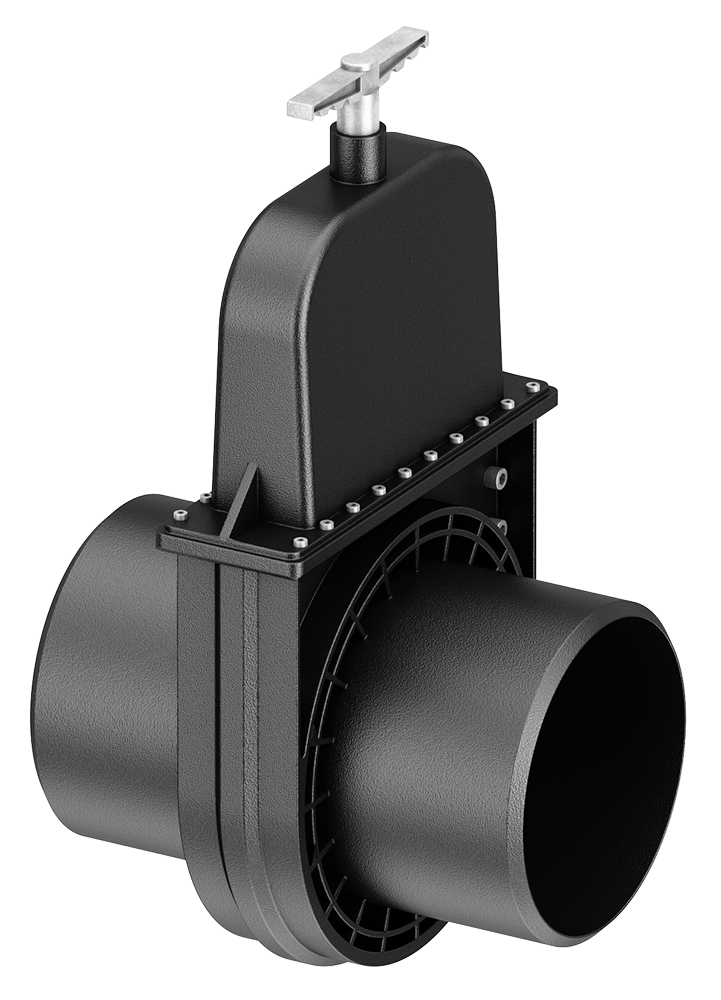

Zulauf-/Absperrschieber DN 250

Passend für
  • Fettabscheider LipuJet-P
    • Ab NS 30
Beschreibung
  • Aus PVC
  • Mit beidseitgem Spitzende DN 250
Artikel-Nr.
0150.72.24

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg
Artikel-Nr.
7300.01.00

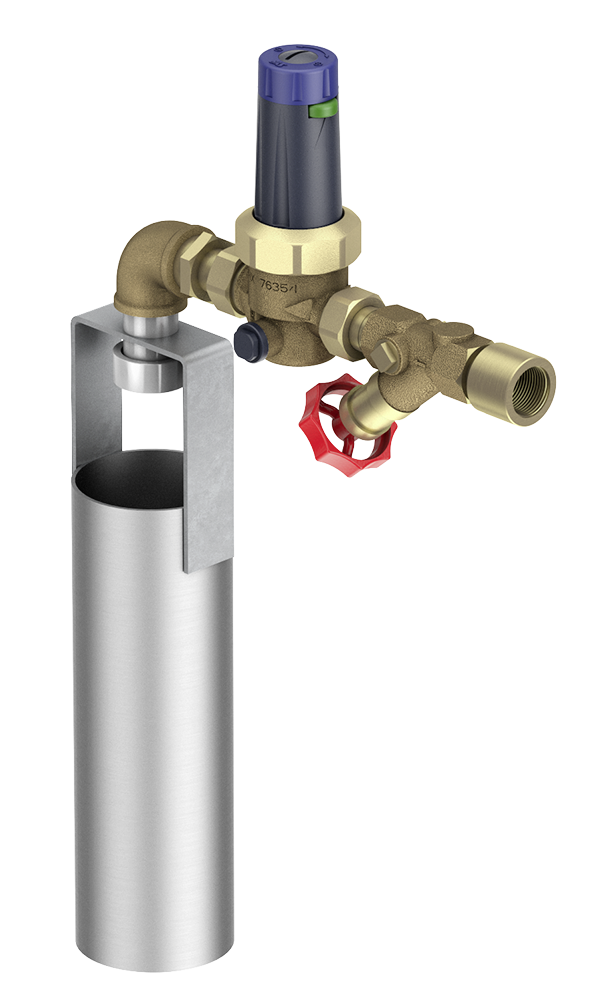

Fülleinheit

Passend für
  • Fettabscheider
    • LipuJet-P-OB/OD/R/RD
    • LipuSmart-P-OB/OD
  • Biologische Abwasserbehandlung
    • BioJet-P-OM/RM (NS 2-25)
Beschreibung
  • Freier Auslauf gemäß DIN 1988 Teil 4
  • Zum Anschluss ans Trinkwassernetz
  • Mit DVGW/KIWA Zulassung und Schrägsitzventil R ¾"
  • Druckminderer mit integrieten Schmutzfänger
  • Gewicht: 3,5 kg
Artikel-Nr.
3300.11.22

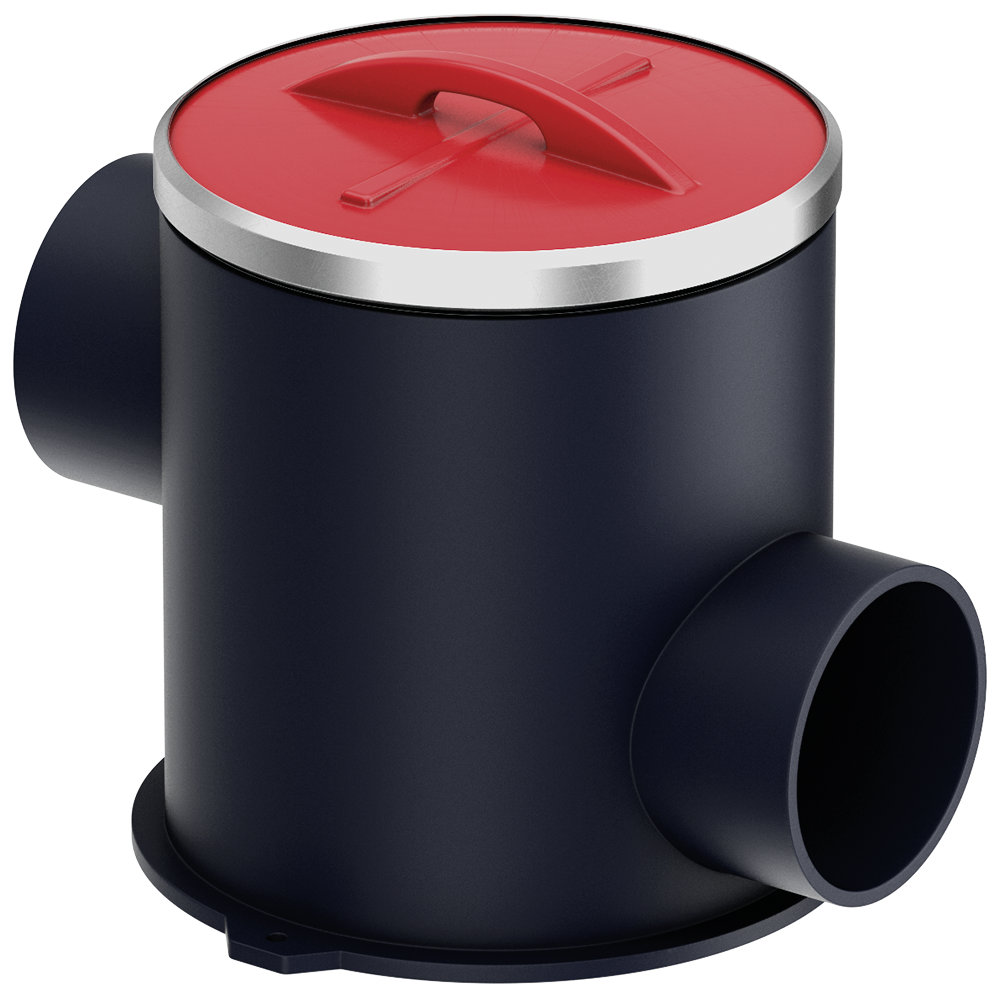

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 25
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,3 kg
Artikel-Nr.
3300.09.31

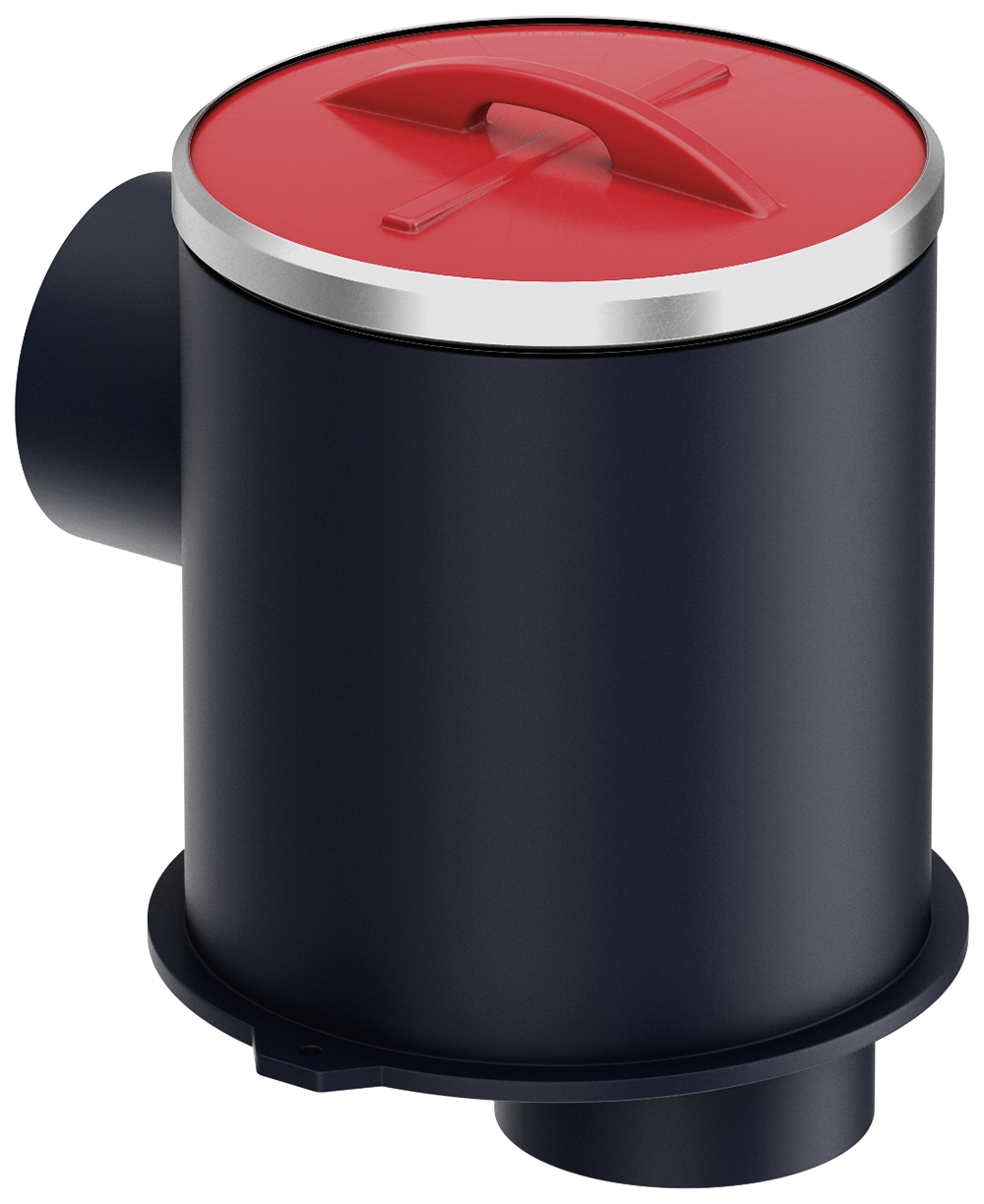

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 25
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg
Artikel-Nr.
3300.10.31

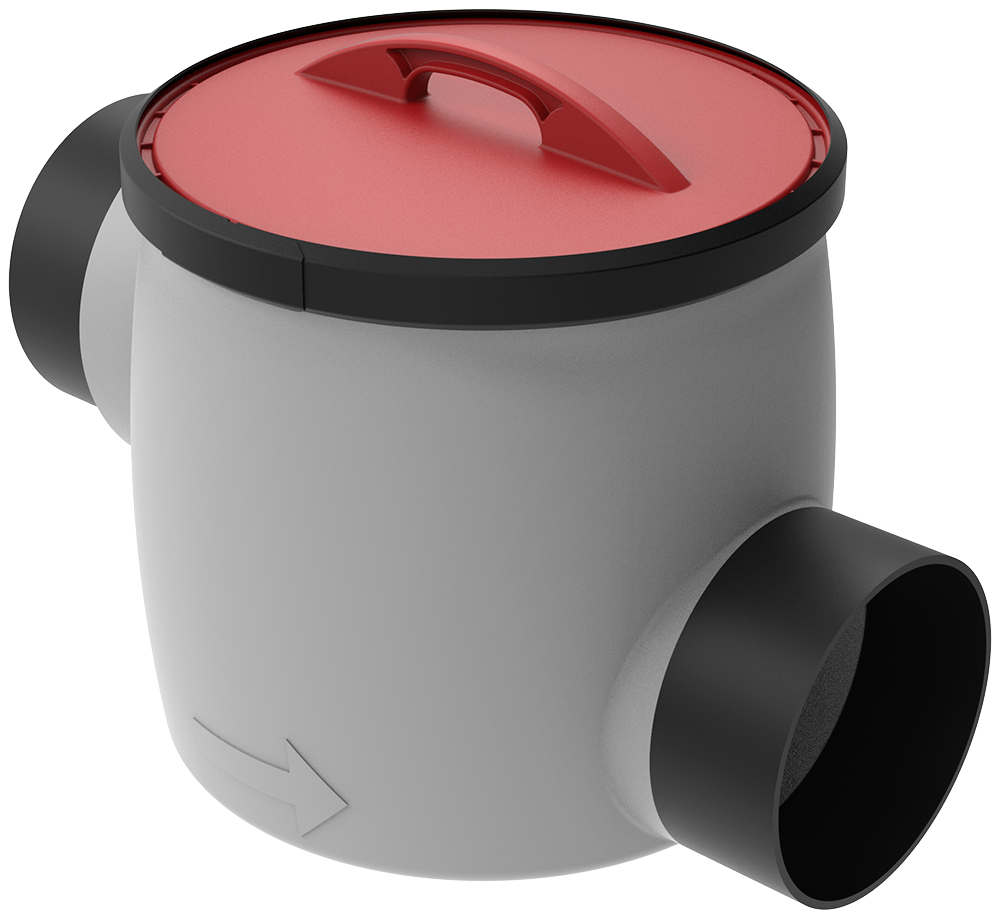

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 25
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,9 kg
Artikel-Nr.
3667.00.06

Probenahmetopf DN 250

Passend für
  • Fettabscheider LipuJet-P
    • NS 30
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 250 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform mit Rohrspitzende am Zu- und Ablauf
  • Geruchsdichte Wartungsöffnung DN 450
  • Gewicht: 18 kg
Artikel-Nr.
3300.09.41

Probenahmetopf DN 250

Passend für
  • Fettabscheider LipuJet-P
    • NS 30
Beschreibung
  • Aus PE
  • DN 250
  • Abgang senkrecht
  • Gewicht: 18 kg
Artikel-Nr.
3300.10.41

Grobfang DN 250

Passend für
  • Fettabscheider LipuJet-P
    • NS 30
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 250 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform mit Rohrspitzende am Zu- und Ablauf
  • Geruchsdichte Wartungsöffnung DN 450
  • Gewicht: 23 kg
Artikel-Nr.
3667.00.08

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg
Artikel-Nr.
7601.80.22

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg
Artikel-Nr.
7601.80.23

Bedienseite: Rechts

NenngrößeInhaltArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l]
NS 15158063028503815.35.42
NS 20207085037603820.35.42
NS 252550107046603825.35.42
NS 303020129055503830.35.42

Bedienseite: links

NenngrößeInhaltArtikel-Nr.Merken
SchlammfangFettspeicherGesamt
[l][l][l]
NS 15158063028503815.35.32
NS 20207085037603820.35.32
NS 252550107046603825.35.32
NS 303020129055503830.35.32
