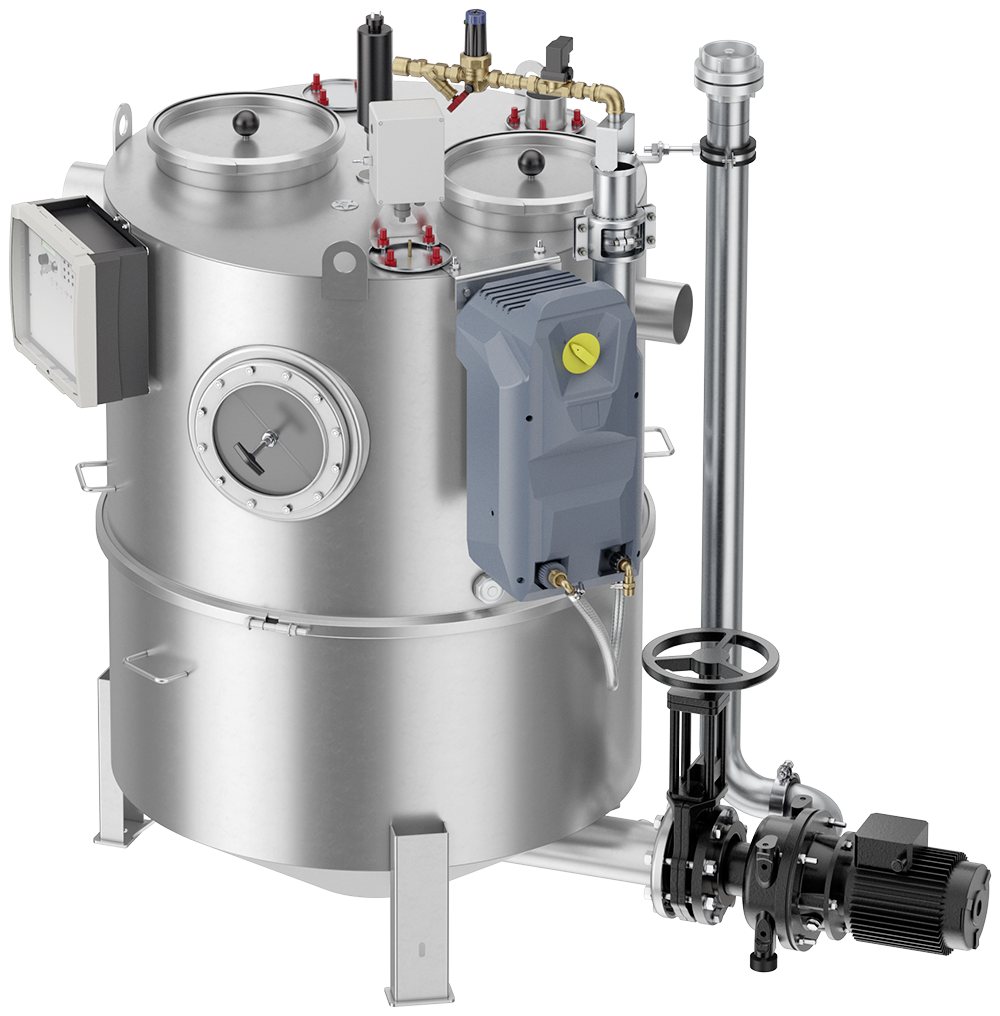

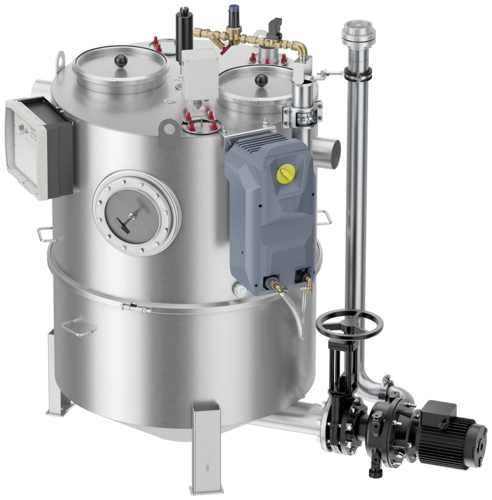

Fettabscheider LipuJet-S-RAP Ausbaustufe 3

Produktvorteile

  • Transport- und montagefreundlich durch Einbringung in Einzelteilen
  • Optimales Einbringmaß durch Teilung in Segmente
  • Keine Brandlast dank Werkstoff Edelstahl 1.4571
  • Beständig gegen höhere Abwassertemperaturen
  • Einfache Installation
  • Ausbaustufe 2 und 3 optional mit Entsorgungspumpe

Produktinformationen

  • Fettabscheideranlage gemäß ÖNORM EN 1825 und DIN 4040‑100
  • Zum Einbau in Räumen – frostfrei
  • Mit integriertem Schlammfang
  • Bedienseite: rechts/links
  • Entleerungsanschluss, Storz-B-Kupplung R 2½"
  • Absaug- und Entleerungssumpf mit Grundablassmuffe R 1½"
  • Schauglas mit Wischer
  • Automatische Hochdruck-Innenreinigung mit Pumpe
    • 360° Reinigung über 2 Achsen mit motorbetriebenem Hochdrucksprühkopf aus Edelstahl
    • Nenndruck: 175 bar
    • Fördermenge: 13 l/min
    • Zerkleinern, Mischen, Spülen in einem Arbeitsschritt
  • Standardsteuerung mit Sammelstörmeldung
  • Entleerungspumpe mit Freistromlaufrad
    • Motorleistung: 3,0 kW/2850 U/min
    • Förderleistung: 20 m³/h bei 1 bar mittlerer Förderhöhe
  • Absperrschieber vor Entleerungspumpe
  • Geruchsdichte Wartungsöffnung
    • Durchmesser: 300 mm bei NS 1 – 4
    • Durchmesser: 500 mm bei NS 7 – 20
  • Fülleinheit mit Magnetventil (Anschluss R ¾") für automatische Wiederbefüllung
  • Elektroanschluss: 400 V/50 Hz/16 A/8,0 kW

Bedienseite: Rechts

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefülltSchwerstes Einzelteil
[l][l][l][kg][kg][kg]
NS 2DN 100210120715236950887502.73.62
NS 4DN 1004201659152491164887504.73.62
NS 7DN 150705400195039923511287507.73.62
NS 10DN 1501000400225041526611287510.73.62
NS 15DN 2001630800335055839081967515.73.62
NS 20DN 2002110800382057643961967520.73.62

Bedienseite: links

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefülltSchwerstes Einzelteil
[l][l][l][kg][kg][kg]
NS 2DN 100210120715236950887502.73.52
NS 4DN 1004201659152491164887504.73.52
NS 7DN 150705400195039923511287507.73.52
NS 10DN 1501000400225041526611287510.73.52
NS 15DN 2001630800335055839081967515.73.52
NS 20DN 2002110800382057643961967520.73.52

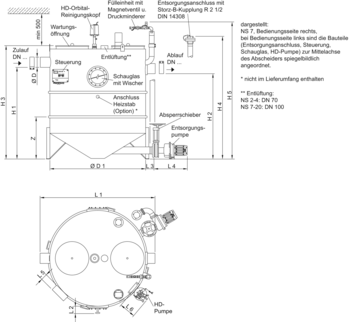

Maßzeichnung
Artikel-Nr.NenngrößeAbmessungen
L1L2L3L4L5L6H1H2H3H4H5DD1Z/Anzahl Segmente
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
7502.73.62NS 211801201355201102509759051200140015701101000785/2
7504.73.62NS 41180120135520110250124011701450165018201101000785/2
7507.73.62NS 71800120135520110250143013301780193021501601500790/3
7510.73.62NS 101800120135520110250160015001950210023201601500790/3
7515.73.62NS 152050120135520110250175516852120225024902101750820/3
7520.73.62NS 202050120135520110250195518852320245026902101750820/3
7502.73.52NS 211801201355201102509759051200140015701101000785/2
7504.73.52NS 41180120135520110250124011701450165018201101000785/2
7507.73.52NS 71800120135520110250143013301780193021501601500790/3
7510.73.52NS 101800120135520110250160015001950210023201601500790/3
7515.73.52NS 152050120135520110250175516852120225024902101750820/3
7520.73.52NS 202050120135520110250195518852320245026902101750820/3

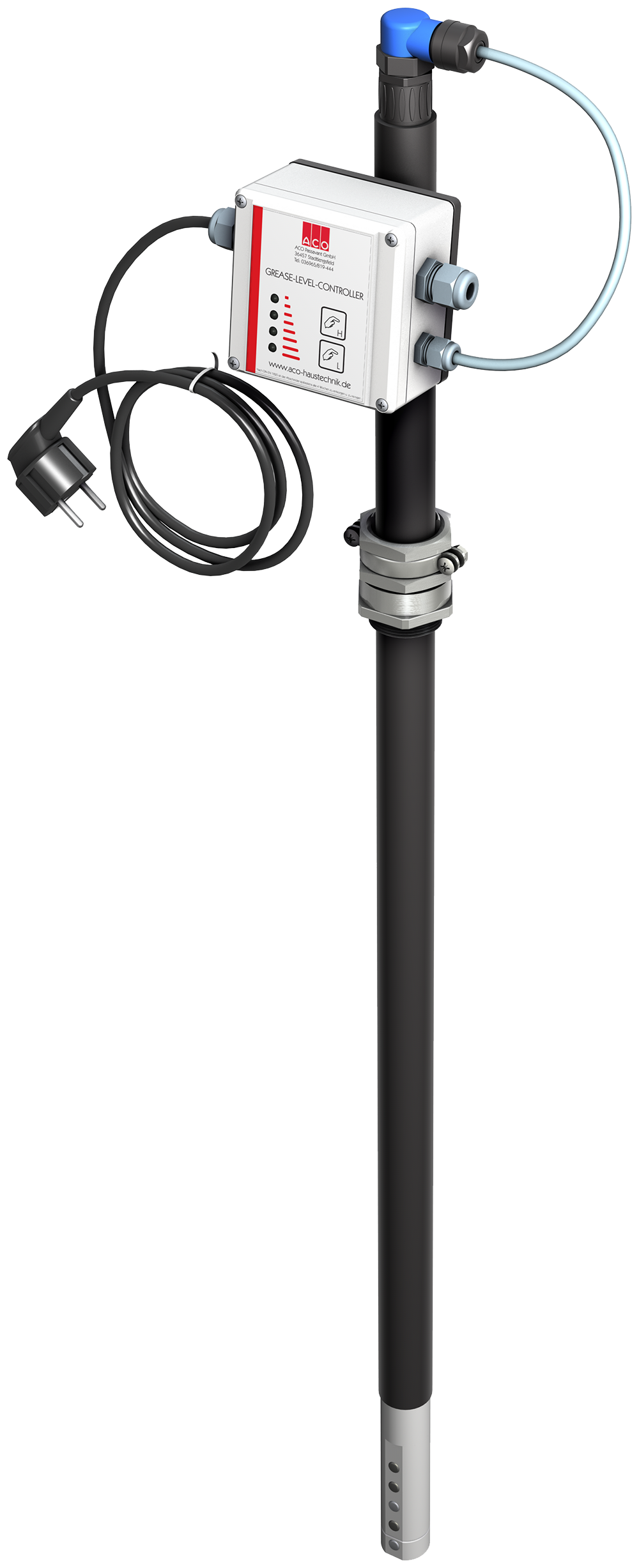

Fettschichtdicken-Messgerät

Beschreibung
  • Gewicht: 2,8 kg

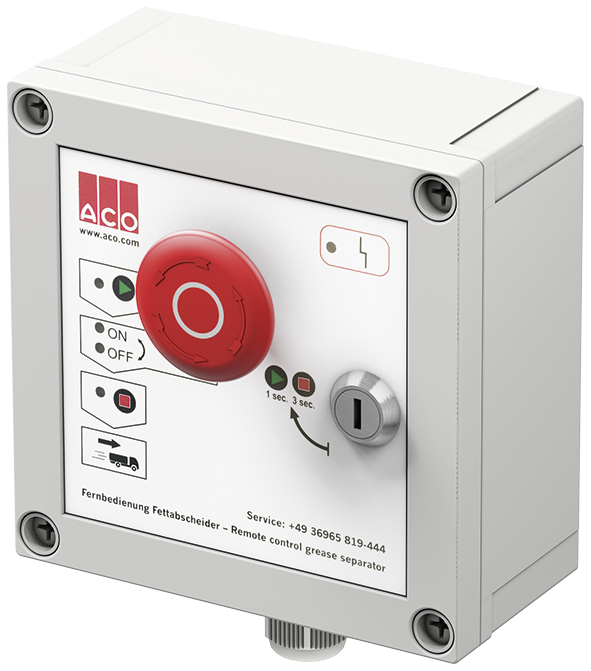

Fernbedienung

Beschreibung
  • Gewicht: 1 kg

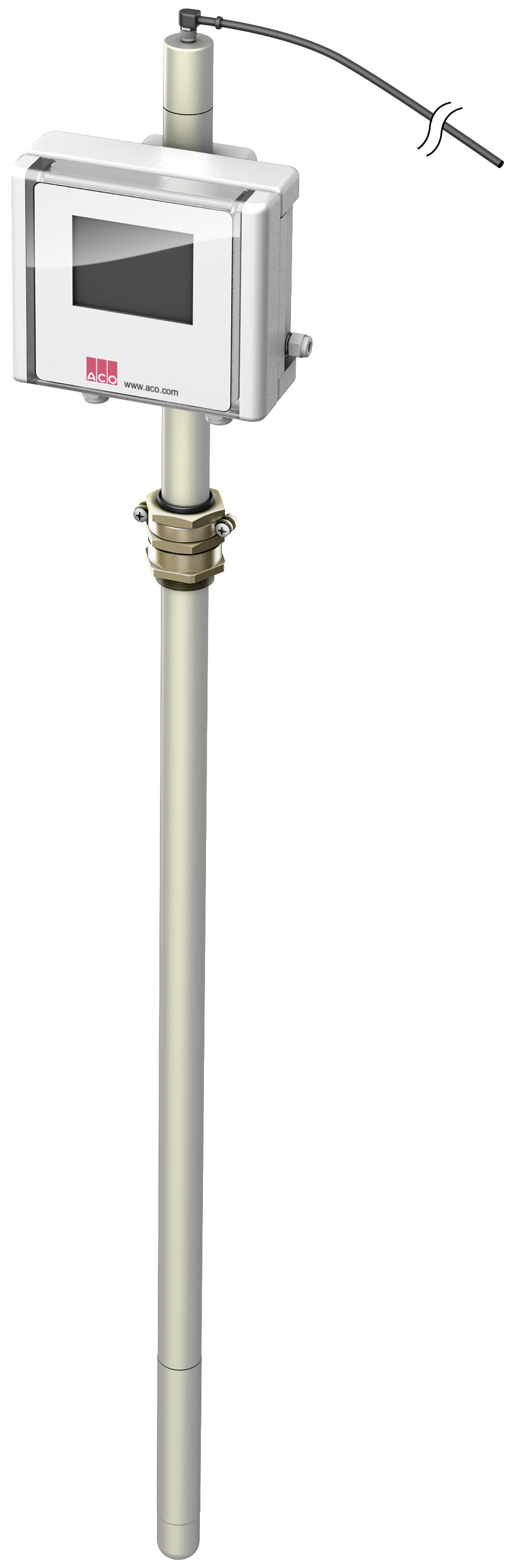

Fettschichtdicken-Messgerät Multi Control

Passend für
  • LipuJet-P
    • Oval NS 1 – NS 30
    • Rund NS 2 – NS 20
  • LipuJet-S
    • Oval NS 1 – NS 10
    • Rund NS 2 – NS 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Gewicht: 2,7 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

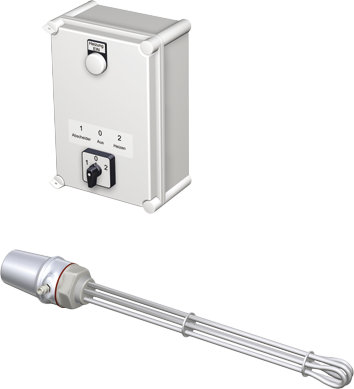

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

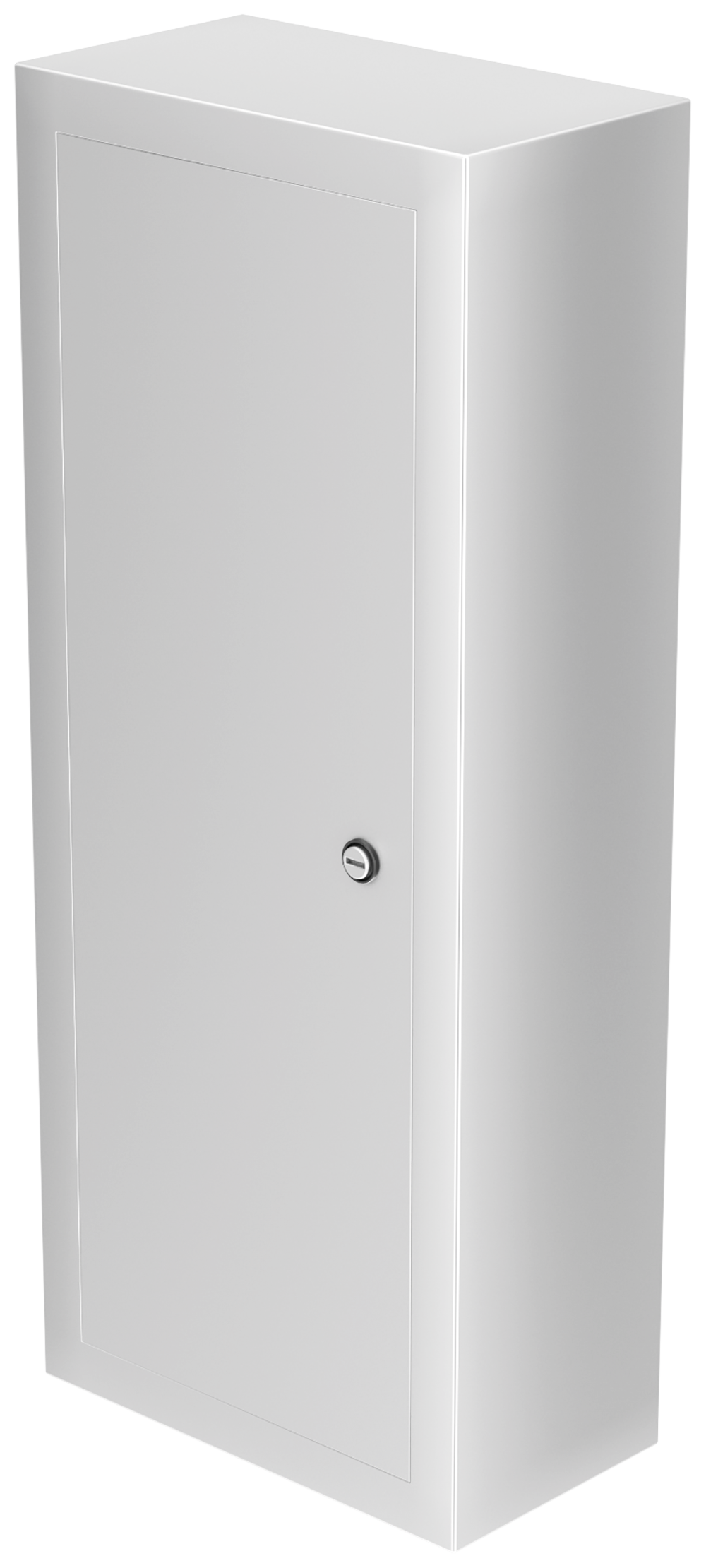

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

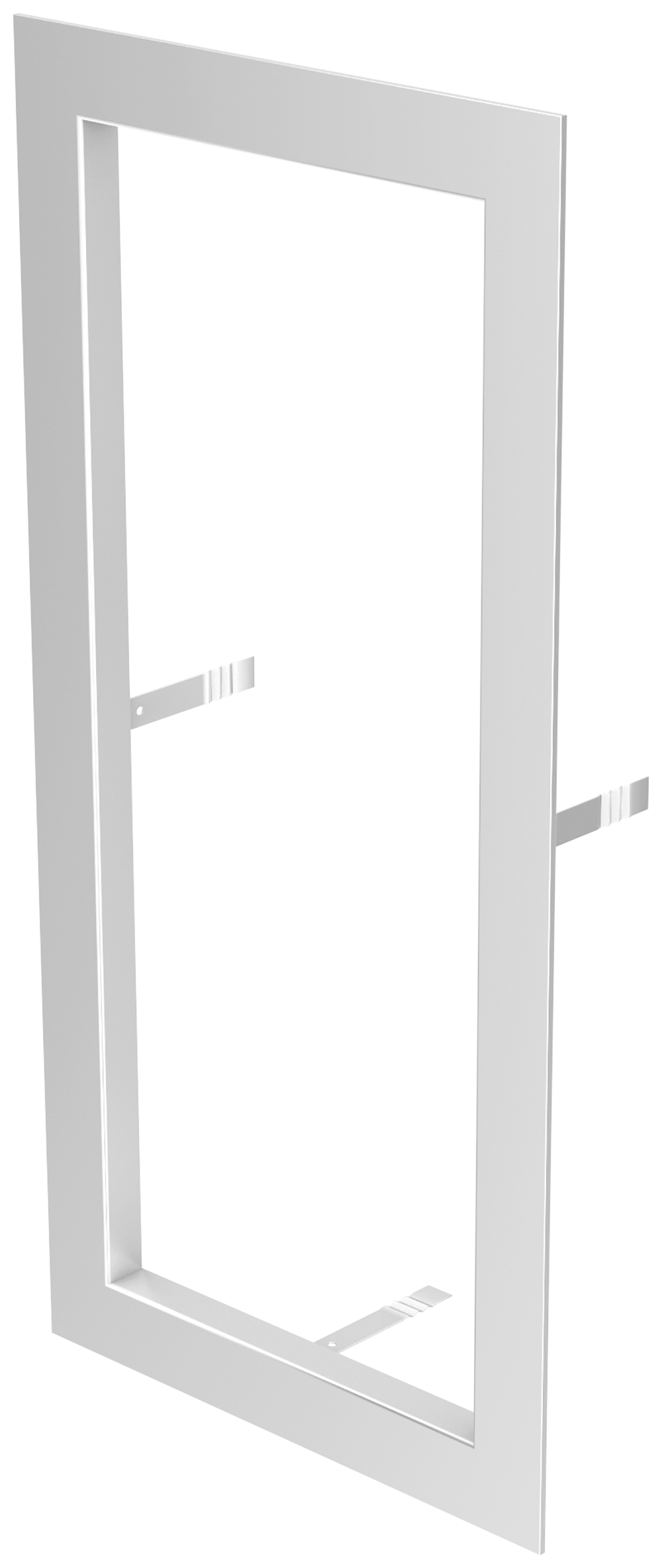

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2 ½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 1 kg

Anschlusskasten

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Gewicht: 2,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 3
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 100 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 9,9 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 6 – 10
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 150 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 12,2 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
  • Leichtflüssigkeitsabscheider Coalisator-E
    • NS 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 200 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 13,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 3
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 100 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 9,5 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 6 – 10
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 150 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11,3 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
  • Leichtflüssigkeitsabscheider Coalisator-E
    • NS 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 200 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11 kg

Grobfang DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11 kg

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 13,4 kg

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 14,3 kg

Rohranschluss-Set DN 100 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 1-4
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 100
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1000 mm
  • Gewicht: 5,2 kg

Rohranschluss-Set DN 150 für Fettabscheider

Passend für
  • Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
    • NS 5,5-10
Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • DN 150
  • 2 x Bögen 45°
  • 1 x Zwischenstück 250 mm
  • 1 x Beruhigungsstrecke 1500 mm
  • Gewicht: 12,7 kg

Rohranschluss-Set DN 200 für Fettabscheider

Beschreibung
  • Zum Anschluss der Zulaufsleitung an Fettabscheideranlagen
  • Aus Edelstahl, Werkstoff 1.4404
  • Dichtung EPDM
  • Gewicht: 25 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 15 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg

Absperrschieber

Beschreibung
  • Gewicht: 36 kg

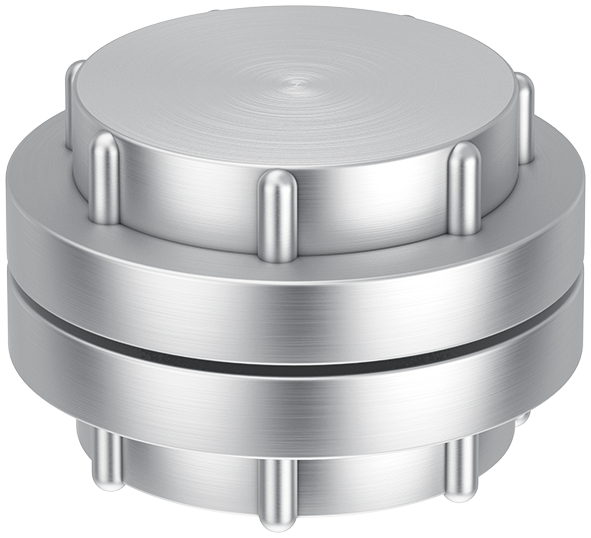

Flanschanschlussteil

Passend für
  • Absperrschieber DN 100
    • 7602.00.12
Beschreibung
  • DN 100
  • Baulänge (L): 75 mm
  • Gewicht: 6,5 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 200
    • 7610.00.12
Beschreibung
  • DN 200
  • Baulänge (L): 120 mm
  • Gewicht: 12,9 kg

Footer

Über ACO

Weltweit eine starke Marke. Die ACO Gruppe gehört zu den Weltmarktführern in der Entwässerungstechnik. Mit seinem ganzheitlichen Ansatz steht ACO für professionelle Entwässerung, wirtschaftliche Reinigung und kontrollierte Ableitung bzw. Wiederverwendung von Wasser. Mehr erfahren...

ACO weltweit

In über 47 Ländern ist ACO präsent und produziert auf fünf Kontinenten in 37 Fertigungsstätten. Weltweit beschäftigt das Unternehmen 5.200 Mitarbeiter und erzielte 2021 einen Umsatz in der Höhe von 1 Mrd. Euro. Mehr erfahren...

Kontakt

ACO GmbH
Gewerbestraße 14-20, 2500 Baden, Österreich
Telefon: +43 2252 22 420-0
Fax: +43 2252 22 420-8030


Kontaktieren Sie uns!

TOP
