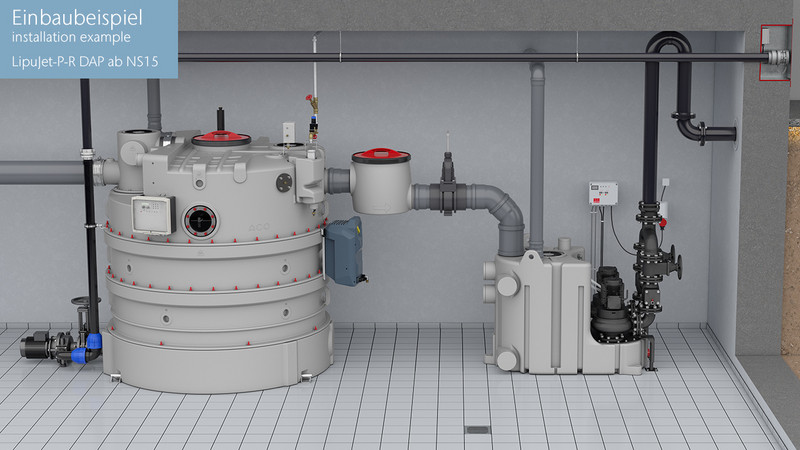

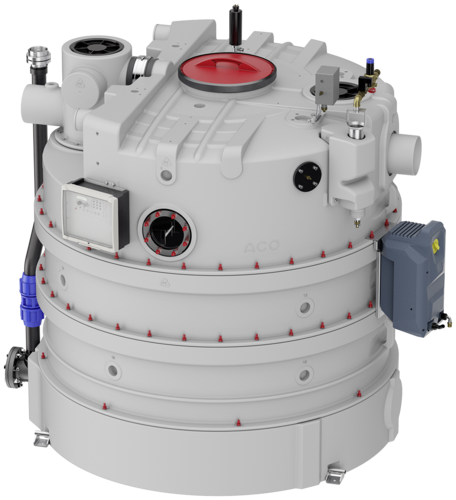

Fettabscheider LipuJet-P-RA Ausbaustufe 3

Produktvorteile

  • Transport- und montagefreundliche Einbringung in Einzelsegmenten
  • Geringes Gewicht dank Werkstoff Polyethylen
  • Drehbare Zulaufgarnitur und streckbarer Geruchsverschluss bei Ausführung RM / RA
  • Ausbaustufe 3 optional mit Entsorgungspumpe
  • Zum Einbau in Räumen – frostfrei
  • Geruchsdichte Wartungsöffnung (lichte Weite Ø 450 mm)

Produktinformationen

Fettabscheider gemäß ÖNORM EN 1825 und DIN 4040‑100 mit integriertem Schlammfang

Ausbaustufen:

RB*: Basisauführung (Entsorgung und Reinigung über Wartungsöffnungen)

RD*: mit Direktabsaugung (geruchfreie Entsorgung über Entsorgungsleitung, Reinigung über Wartungsöffnung)

RM: Ausbaustufe 2 mit Direktabsaugung und manueller Fülleinheit mit hydromechanischer Innenreinigung

RA: Ausbaustufe 3 mit Direktabsaugung, automatischer Fülleinheit und programmgesteuerter hydromechanischer Innenreinigung

Bedienseite: Rechts

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 5,5DN 150555290147519016653505.53.00
NS 7DN 150730290179022020153507.53.00
NS 8,5DN 150855405211023023453508.53.00
NS 10DN 150970405243026026903510.53.00
NS 15DN 2001550600313033034603515.53.00
NS 20DN 2002020800407035044203520.53.00
NS 22,5DN 20025501000500040054003525.53.00

Bedienseite: links

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefüllt
[l][l][l][kg][kg]
NS 5,5DN 150555290147519016653505.53.10
NS 7DN 150730290179022020153507.53.10
NS 8,5DN 150855405211023023453508.53.10
NS 10DN 150970405243026026903510.53.10
NS 15DN 2001550600313033034603515.53.10
NS 20DN 2002020800407035044203520.53.10
NS 22,5DN 20025501000500040054003525.53.10

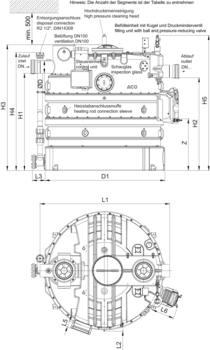

Maßzeichnung
Artikel-Nr.NenngrößeAbmessungen
L1L2L3L5L6H1H2H3H4H5DD1Z/Anzahl Segmente
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
3505.53.00NS 5,5179065160360106099015001570165016016203
3505.53.10NS 5,5179065160360106099015001570165016016203
3507.53.00NS 71790651603601240117016851750183016016204
3507.53.10NS 71790651603601240117016851750183016016204
3508.53.00NS 8,51790651603601420135018651930201016016204
3508.53.10NS 8,5179065160360142013501865193016016204
3510.53.00NS 101790651603601600153020452110219016016205
3510.53.10NS 101790651603601600153020452110219016016205
3515.53.00NS 152500652101603601535146519901870215020018904
3515.53.10NS 152500652101603601535146519901870215020018904
3520.53.00NS 202500652101603601925185523802260254020018904
3520.53.10NS 202500652101603601925185523802260254020018904
3525.53.00NS 22,52500652101603602305223527602640291020018905
3525.53.10NS 22,52500652101603602305223527602640291020018905
Systemübersicht

Zulauf-/Absperrschieber DN 150

Passend für
  • Abwasserhebeanlagen
  • Fettabscheider aus Polyethylen
  • Stärkeabscheider aus Polyethylen
  • Vorbehälteranlagen Typ 7 bis 10
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 160 mm mit Lippendichtring
  • Gesamtmaße: 226 x 510 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 7 kg

Zulauf-/Absperrschieber DN 200

Passend für
  • Abwasserhebeanlage
    • Muli-Star DDP 1/2
  • Fettabscheider aus Polyethylen
    • Ab NS 15
Beschreibung
  • Aus PVC
  • Beiderseits Steckmuffe 200 mm mit Lippendichtring
  • Gesamtmaße: 264 x 637 mm (L x H)
  • Max. Druck: 0,5 bar
  • Gewicht: 8,4 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 150 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,1 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,3 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 150 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,1 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg

Fettschichtdicken-Messgerät

Passend für
  • LipuJet-P
    • Oval NS 1 – 10
    • Rund NS 2 – 22,5
  • LipuJet-S
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80%) u. der Vorwarnung des Vollzustandes (50%)
  • Mit optischer Anzeige des Füllstandes
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230VAC/5 VA
  • Schutzklasse: IP 54
  • Leistung: ca. 12W
  • Gewicht: 2,8 kg

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-P/LipuSmart-P
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-P-OAP
    • NS 2
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 12,6 kg

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,9 kg

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
    • NS 15–20
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 200
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 542 – 743 mm
  • Durchmesser Handrad: 250 mm
  • Gewicht: 36 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 200
    • 7610.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 200
  • Baulänge (L): 120 mm
  • Gewicht: 12,9 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg

Fernbedienung

Passend für
  • Fettabscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Stärkeabscheider FapuJet
Beschreibung
  • Innenmontage bzw. Montage im Anschlusskasten
  • Steuerleitung ohne Schutzleiter bauseits
    • Bis 50 m: 7 x 1,0 mm²
    • 50 m – 200 m: 7 x 1,5 mm²
  • Gewicht: 1 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2 ½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Frontseite glasgeperlt
  • Tür abschließbar, Anschlag links
  • Abmessungen B x H x T: 300 x 725 x 160 mm
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.24
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Unterputz",
  • Frontseite glasgeperlt
  • Abmessung B x H x T:
    • 405 x 830 x 30 mm
  • Gewicht: 2,1 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Kabelverlängerung GSM

Passend für
  • GSM - Modul
