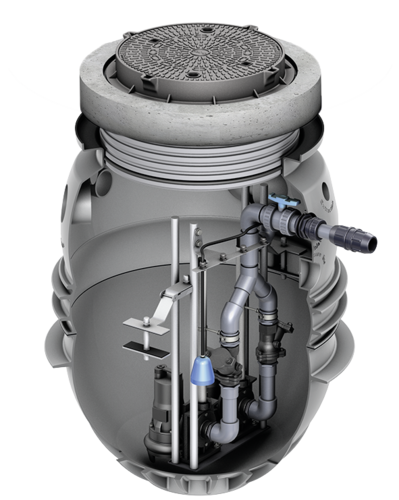

Pumpstationen Powerlift-P duo – Belastungsklasse B 125 mit Aufsatzstück

Produktvorteile

  • Ausgewählte Werkstoffkombinationen für höhere Standzeit
  • Senkrecht eingebautes Kugelrückschlagventil für sicheres Schließen
  • Gesamteinbautiefe bis 3000 mm
  • Auftriebssicher bei Grundwasserständen von bis zu 0,5 m unter der Geländeoberfläche
  • Großes Nutzvolumen – für Oberflächenentwässerung
  • Weitestgehend ablagerungsfreier Sammelraum mit Kugelboden
  • PKW befahrbar

Produktinformationen

  • Anwendungsbereich
    • Hinter Abscheideranlagen
    • Ein- und Mehrfamilienhäuser
    • Oberflächenentwässerung, z. B. Rampen, Innenhöfe etc.
    • Gewerbe- und Industriegebäude
  • Doppelpumpstation zum Sammeln und automatischen Heben von fäkalienhaltigem und fäkalienfreiem Abwasser über die Rückstauebene
  • Zum Einbau ins Erdreich
  • Behälter aus Polyethylen
  • Nenndurchmesser 1320 mm
  • Lichte Weite 1100 mm
  • Traverse aus Edelstahl, Werkstoff 1.4571 (AISI 316Ti)
  • Unterwasserkupplungs-Automatik zur Aufnahme von ACO Tauchmotorpumpen mit Kupplungsstück
  • Verrohrung aus PVC-U
  • 1x Kugelhahn G 2 aus PVC-U
  • 2x Kugelrückschlagventile G 2 aus Gusseisen EN-GJL
  • Spülrohranschlussmöglichkeit
  • Druckleitungsanschluss (außerhalb) mit Klemmverschraubung DN 50 (Adapter DN 70, DN 80 als Zubehör)
  • DN 50 für Rohr Außen ∅63 mm
  • DN 70 für Rohr Außen ∅75 mm
  • Maß von Unterkante Behälter bis Mitte Druckleitung 1295 mm, Anordnung bei 3:00 Uhr
  • 1x Anschlussmuffe DN 150 mit Dichtelement für Zulaufrohr, Anschluss gemäß DIN EN 877, 1x Zulauf DN 150, Maß von Oberkante Schachtabdeckung bis Mitte Zulauf 955 – 1705 mm
  • 2x Anschlussmuffe DN 100 mit Dichtelement für Kabelleerrohr/Entlüftung, Anschluss gemäß DIN EN 877, Maß von Oberkante Schachtabdeckung bis Mitte Anschlussstutzen 935 – 1705 mm
  • Einsatz von unterschiedlichen Niveaugebern durch universelle Niveauschaltungshalterung
  • Steuerung zur Niveauregulierung von Flüssigkeitsständen
  • Adapterplatte ∅1000/625, H = 150 mm
  • Schachtabdeckung Kennmaß 600 - Klasse B 125, gemäß DIN EN 124, geruchsdicht verschraubt, H = 125 mm
  • Durch ein höhenverstellbares Aufsatzstück (Aufsatzstück H = 1740 mm) ist ein Einbau bis zu einer Gesamteinbautiefe von 3,00 m möglich
  • Einbautiefe T3 = min. 955 mm
  • Auftriebssicher bei Grundwasserständen von bis zu 0,5 m unter der Geländeoberfläche

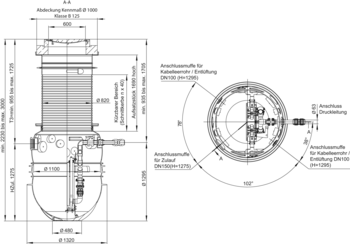

Maßzeichnung
TypBeschreibungNutzvolumenGewichtArtikel-Nr.Merken
Bis
[l][kg]
Duo
  • Traverse aus Edelstahl 1.4571 (AISI 316Ti)
  • Druckanschluss DN 50 für Rohr Außen Ø63 mm
5504250178.13.12

Schaltgerät ACO Multi Control Duo inkl. Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • 20 m pneumatischer Steuerleitung 8 x 6 mm
  • Gewicht: 5,4 kg

Schaltgerät ACO Multi Control Duo ohne Staudruckglocke

Passend für
  • Muli-Max
    • Duo-Anlage
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Für Pumpen bis 5,5 kW
  • Steckerfertig mit 1,5 m Anschlusskabel
  • CEE 16-Stecker mit Phasenwender
    • Umrüstbar auf CEE 32 mit Art.Nr. 0150.79.75 (5G4 mit CEE 32 Stecker)
  • Kabeldurchführung
  • Betriebsspannung: 400 V
  • Frequenz: 50/60 Hz
  • Steuerspannung: 230 V/AC
  • Leistungsaufnahme im Ruhebetrieb: max. 10 VA
  • Temperaturbereich: ‑20 bis +60 °C
  • Schutzart IP 54
  • Ohne Steuerleitung
  • Gewicht: 5,4 kg

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12V DC
  • Stromaufnahme: 500 mA

Schwimmerschalter

Passend für
  • Für fäkalienhaltiges sowie fäkalienfreies Abwasser
  • MultiControl- Steuerungen als Schwimmerschalter
  • MultiControl- Steuerungen als zusätzl. Hochalarmschwimmer
Beschreibung
  • Gehäuse: PRE-ELEC PP
  • Schutzart: IP68
  • Schaltspannung: 4-40 V
  • Schaltstrom: 1-100 mA
  • Anschlusskabel: 10m
  • Schaltwinkel: 10°
  • Schutzklasse: II 1G Ex ia IIC T6 Ga

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Kabelverlängerung GSM

Passend für
  • GSM - Modul

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: Ø62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg

Lufteinperlung

Passend für
  • Muli-Max
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Zur Erhöhung der Betriebssicherheit (bei Schwimmdeckenbildung, z.B. bei Fettabscheidern)
  • Für pneumatische Niveauschaltung (Staudruckglocke)
  • Kleinstkompressor
    • Anschluss: 230 V
    • Steckerfertig
  • Mit T-Einschraubverschraubung
  • Mit Rückschlagventil
  • Gewicht: 0,6 kg

Freiluftschrank

Passend für
  • Schaltgerät ACO Multi-Control
  • Mono
Beschreibung
  • Mit Vorsicherung C16 (16 A)
  • Mit 10 mm² PE-Klemmen für Potentialausgleich
  • Blinkleuchte (schlagfest)
  • Verschluss mit Sicherheitsschließzylinder
  • Abmessung: 310 x 1460 x 207 mm (H x B x T)
  • Vorsicherung bauseits: 3polig C16A
  • Gewicht: 21 kg

Freiluftschrank

Passend für
  • Schaltgerät ACO Multi-Control
  • LipuLift-P-B/P-D
Beschreibung
  • Mit Vorsicherung C16 (16 A)
  • Mit 10 mm² PE-Klemmen für Potentialausgleich
  • Blinkleuchte (schlagfest)
  • Verschluss mit Sicherheitsschließzylinder
  • Abmessung: 410 x 1460 x 207 mm (H x B x T)
  • Mit Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig C20A
  • Gewicht: 21,1 kg

Freiluftschrank

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Als Leergehäuse
  • Abmessung: 410 x 207 x 1460 mm (L x B x H)
  • Für Einbau einer bauseitigen Rückstauschleife in DN 50
  • Schrankheizung inkl. Thermostat, 230 V, 50 Hz
  • Integrierte Vorsicherung: 1polig B16A
  • Mit Sicherheitsschloss
  • Gewicht: 13,8 kg

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-DA/P-DAP
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig B32A
  • Integrierter Fi 40 40/0,03A 4-polig
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg

Freiluftschrank für bauseitige Druckleitung und Steuerung

Passend für
  • Muli-Max
  • Powerlift–P
  • LipuLift-P-B/P-D
Beschreibung
  • Abmessung: 2000 x 806 x 335 mm (H x B x T)
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
  • DN 50 – DN 150
  • Mit Montageplatte inkl. Sockel
  • Mit Leuchte
  • Mit CEE16 und Schuko-Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig C20A
  • Integrierter Fi 40 40/0,03A 4-polig
  • Mit Heizung und Thermostat
  • Mit Sicherheitsschloss
  • Gewicht: 76 kg

Freiluftschrank für bauseitige Druckrohrleitung

Passend für
  • GFK-Freiluftschrank für bauseitige Druckrohrleitung
    • DN 80
    • DN 100
    • DN 125
    • DN 150
,
  • LipuLift-P Serie
Beschreibung
  • Mit Leerplatz für Einbau einer bauseitigen Rückstauschleife gemäß DIN 12056-4 und 1986-100
  • Mit Montageplatte inkl. Sockel
  • Mit Heizung und Themostat
  • Mit CEE32 und Schuko-Arbeitssteckdose
  • Integrierte Vorsicherung: 3polig B32A
  • Integrierter Fi 40 40/0,03A 4-polig
  • Abmessungen: 2000 x 806 x 335 mm (H x B x T)
  • Gewicht: 100 kg

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Mit Kabel zur Installation: 20 m
  • Gewicht: 2 kg

Druckaufnehmer

Passend für
  • Schaltgerät ACO Multi-Control
    • Mono
    • Duo
  • LipuLift-P/LipuLift-PF
  • Muli-Flex
Beschreibung
  • Aufnahme 4 – 20 mA
  • Zur sicheren Schaltung Leitungslängen > 12 m
  • 0 – 200 mbar
  • Bei Einsatz in fäkalienhaltigen Abwässern ist zusätzlich die Ex-Barriere zu verwenden.
  • Kabel zur Installation: 40 m
  • Gewicht: 3,4 kg

Spülanschluss

Passend für
  • Muli-Max
  • Powerlift–P
  • Muli-Flex
Beschreibung
  • Gesamthöhe: 430 mm
  • Gewicht: 2 kg

Sicherheitsbarriere

Passend für
  • Druckaufnehmer
  • Schwimmerschalter mit ATEX-Zulassung
Beschreibung
  • Zur Trennung von Ex-gefährdetem und sicherem Bereich
  • Inkl. Gehäuse
  • Gewicht: 0,5 kg

Vakuumbrecher

Passend für
  • Muli-Max
  • Powerlift–P
  • Powerlift Einbauset
Beschreibung
  • Nur in Verbindung mit Spülanschluss möglich
  • Gewicht: 1,5 kg

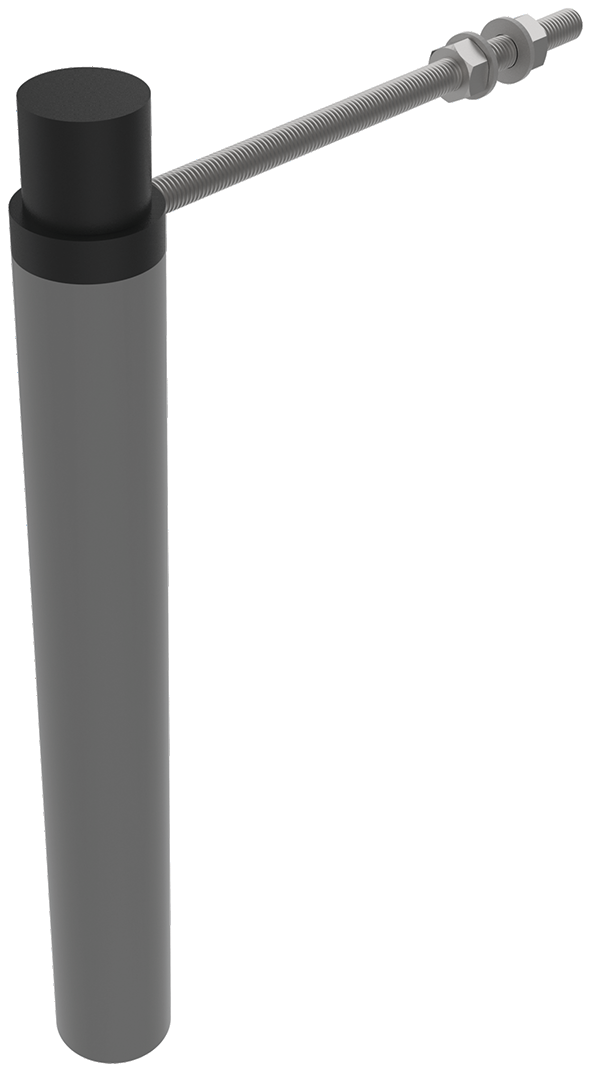

Verlängerung Führungsrohr DN 50

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
Beschreibung
  • Für Druckleitung DN 50
  • Länge: 1 m
  • Werkstoff: PVC-U
  • Für die einfache Montage von Pumpen in tiefen Schächten bzw. bei Verwendung eines Aufsatzstücks
  • Inkl. Adapter, Führungsrohr und Gewindestange
  • Gewicht: 0,8 kg

Klemmverschraubung 63 x 63 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
  • Muli-Max
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Verlängerung des Druckleitungsrohrs Ø63 mm
  • Gewicht: 0,6 kg

Klemmverschraubung 63 x 75 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
  • Muli-Max
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø75 mm
  • Gewicht: 0,8 kg

Klemmverschraubung 63 x 90 mm

Passend für
  • Powerlift Einbauset DN 50
  • Powerlift–P
  • LipuLift-P
  • Muli-Max
Beschreibung
  • Werkstoff: PP
  • Druckstufe: PN16
  • Für Erweiterung des Druckleitungsdurchmessers von Ø63 mm auf Ø90 mm
  • Gewicht: 0,7 kg
