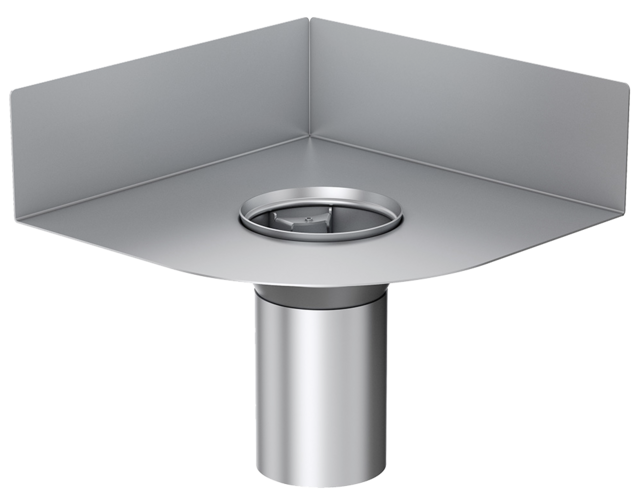

ACO Balkonablauf - Direktablauf mit Eckwandaufkantung und Schalungsglocke - mit Feuchtigkeitsabdichtung
Produktvorteile

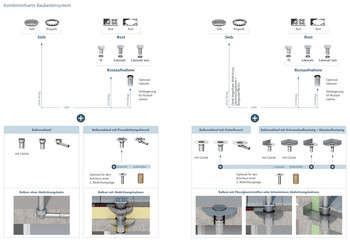

- Anpassung an bauliche Gegebenheiten durch Baukastensystem
- Modularer Aufbau
- Anbindung der Dichtungsbahn zusätzlich durch Eck-Wandaufkantung
- Verwendbar als Einzel- und Direktablauf
Produktinformationen
- Ablaufkörper aus Edelstahl, Werkstoff 1.4301
- Zum direkten Einbetonieren
- Mit Klebeflansch
- Für flüssig zu verarbeitende Abdichtungsstoffe und Bitumendichtungsbahnen
- Für Balkonplatten mit Feuchtigkeitsabdichtung
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

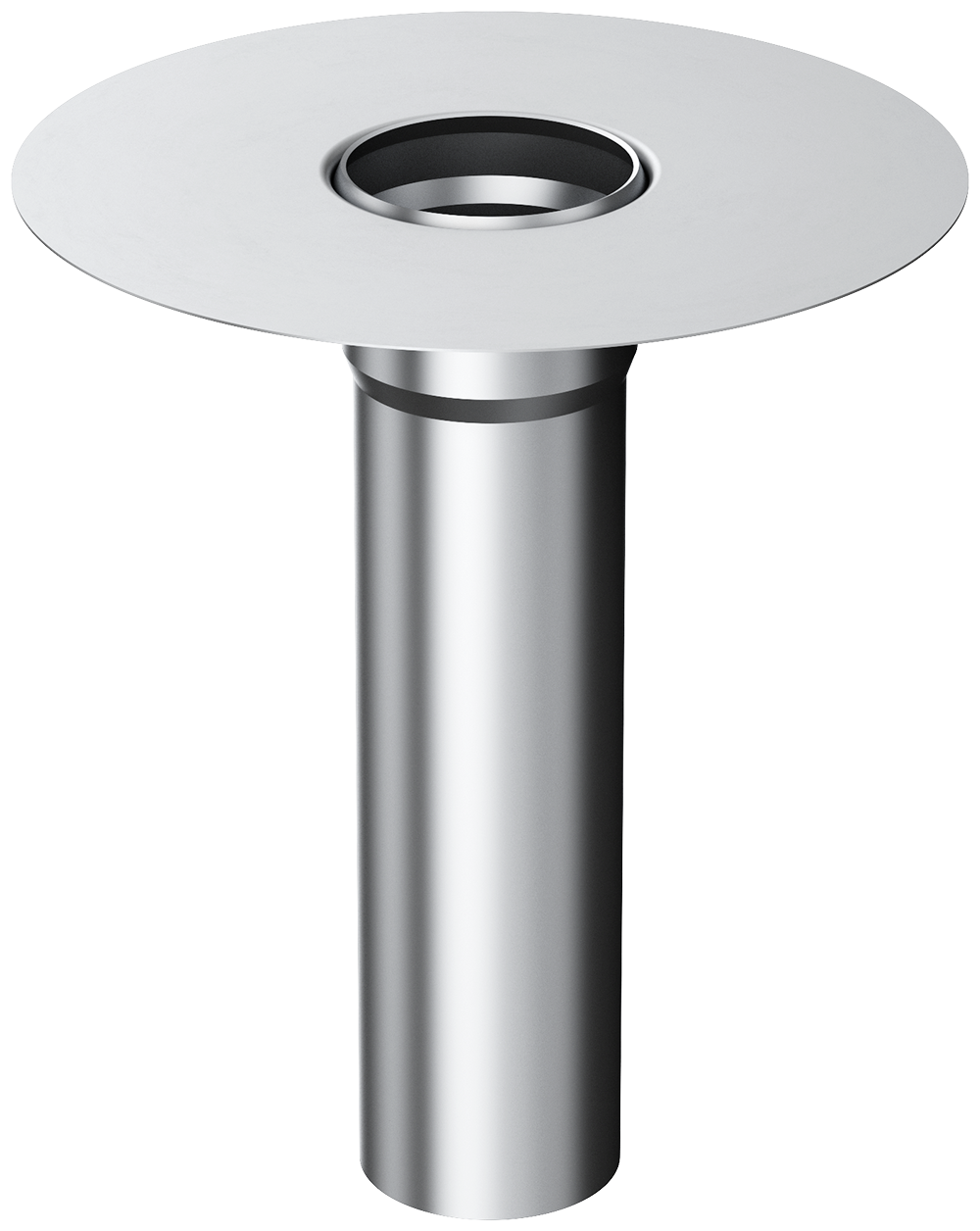

Unterteil
Passend für
- ACO Balkonablauf
- Stutzenneigung: 90° Crad
- Ohne Glocke
Beschreibung
- DN50
- Stutzenneigung: 90°
- Flansch: ø300mm
- Länge: 400 mm
- Dichtelement zur dichten Aufnahme des Oberteils ist zusätzlich zu bestellen, Art. Nr.: 0174.14.68
Unterteil
Passend für
- ACO Balkonablauf
- Stutzenneigung: 90° Crad
- Ohne Glocke
Beschreibung
- DN70
- Stutzenneigung: 90°
- Flansch: ø300mm
- Länge: 400 mm
- Dichtelement zur dichten Aufnahme des Oberteils ist zusätzlich zu bestellen, Art. Nr.: 0174.14.69
Unterteil
Passend für
- ACO Balkonablauf
- Stutzenneigung: 90° Crad
- Ohne Glocke
Beschreibung
- DN100
- Stutzenneigung: 90°
- Flansch: ø340mm
- Länge: 400 mm
- Dichtelement zur dichten Aufnahme des Oberteils ist zusätzlich zu bestellen, Art. Nr.: 0174.14.71

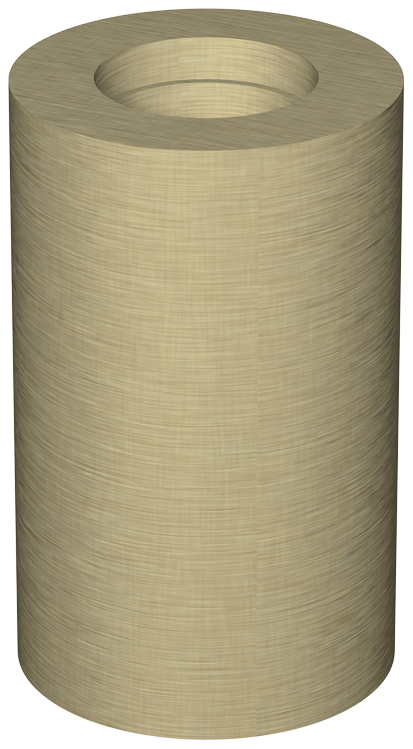

Isolierhülse
Passend für
- Unterteil (Balkonablauf)
Beschreibung
- Isolierhülse DN50
- Durchmesser außen/innen: 130/54 mm
- Länge: 360 mm
Isolierhülse
Passend für
- Unterteil (Balkonablauf)
Beschreibung
- Isolierhülse DN70
- Durchmesser außen/innen: 180/75 mm
- Länge: 350 mm
Isolierhülse
Passend für
- Unterteil (Balkonablauf)
Beschreibung
Isolierhülse DN100
Durchmesser außen/innen: 180/102 mm
Länge: 330 mm
Rostaufnahme
Passend für
- ACO Balkondirektabläufe
- Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
- Aus Kunststoff
- DN 50/ DN 70
- Rahmenmaß: 125x125mm
- Einschließlich Haltering
- Gewicht: 0,2 kg
Rostaufnahme
Passend für
- ACO Balkondirektabläufe
- Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
- Aus Kunststoff
- DN 100
- Rahmenmaß: 150x150mm
- Einschließlich Haltering
- Gewicht: 0,2 kg
Rostaufnahme
Passend für
- ACO Balkondirektabläufe
- Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit Kunststoffbeschichtung
- DN 50/ DN 70
- Rahmenmaß (R): 123 x 123 mm
- Einschließlich Haltering
- Gewicht: 0,8 kg
Rostaufnahme
Passend für
- ACO Balkondirektabläufe
- Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit Kunststoffbeschichtung
- DN 100
- Rahmenmaß: 148x148mm
- Einschließlich Haltering
- Gewicht: 1,1 kg
Rostaufnahme
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit Sieblöchern
- DN 100
- Rahmenmaß: 148x148mm
- Mit Haltering
- Gewicht: 0,7 kg
Rostaufnahme
Passend für
- ACO Balkondirektabläufe
- Mit Klebeflansch und Pressdichtungsflansch
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Mit Sieblöchern
- DN50/ DN 70
- Rahmenmaß: 123x123mm
- Mit Haltering
- Mit Sieblöchern
- Gewicht: 0,6 kg
Schalungsglocke
Passend für
- Balkon- und Terrassenabläufe mit Festflansch
- ACO Balkondirektablauf mit Klebeflansch
- Nur für Abläufe ohne Glocke
Beschreibung
- Aus Kunststoff PE
- Aufschiebbar
- DN 50
- Aus Kunststoff PE
- Aufschiebbar
- Gewicht: 0,1 kg
Schalungsglocke
Passend für
- Balkon- und Terrassenabläufe mit Festflansch
- ACO Balkondirektablauf mit Klebeflansch
- Nur für Abläufe ohne Glocke
Beschreibung
- Aus Kunststoff PE
- Aufschiebbar
- DN 70
- Gewicht: 0,2 kg
Schalungsglocke
Passend für
- Balkon- und Terrassenabläufe mit Festflansch
- ACO Balkondirektablauf mit Klebeflansch
- Nur für Abläufe ohne Glocke
Beschreibung
- Aus Kunststoff PE
- Aufschiebbar
- DN 100
- Gewicht: 0,2 kg

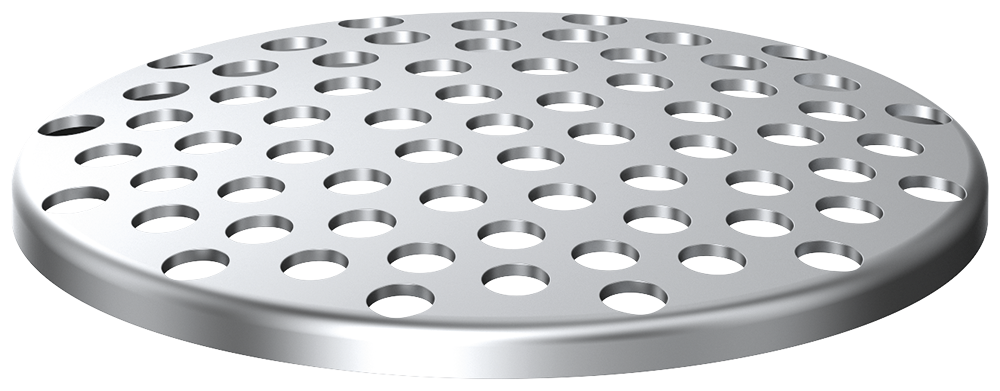

Sieb
Passend für
- Balkon- und Terrassenabläufe
- Direktablauf mit Stützflansch, Stützrand und Glocke
- ACO Balkondirektablauf mit Klebeflansch
Beschreibung
- Aus Edelstahl
- DN 50/ DN 70
- h = 11 mm
- d = 117 mm
- Gewicht: 0,1 kg
Sieb
Passend für
- Balkon- und Terrassenabläufe
- Direktablauf mit Stützflansch, Stützrand und Glocke
- ACO Balkondirektablauf mit Klebeflansch
Beschreibung
- Aus Edelstahl
- DN 100
- h = 8 mm
- d = 141 mm
- Gewicht: 0,2 kg
Ringsieb
Beschreibung
- Aus Edelstahl
- DN 70
- h = 12 mm
- d = 118 mm
- d1 = 76 mm
- Gewicht: 0,1 kg
Ringsieb
Beschreibung
- Aus Edelstahl
- DN 100
- h = 10 mm
- d = 141 mm
- d1 = 103 mm
- Gewicht: 0,1 kg
Rost
Passend für
- Rostaufnahmen Balkonabläufe DN 50 / DN 70
- 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Rostmaß (R): 117 x 117 mm
- Gewicht: 0,2 kg
Rost
Passend für
- Rostaufnahmen Balkonabläufe DN 100
- 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Rostmaß (R): 142 x 142 mm
- Gewicht: 0,3 kg
Rost
Passend für
- Rostaufnahmen Balkonabläufe DN 50
- 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Rostmaß (R): 117 x 117 mm
- Gewicht: 0,2 kg
Rost
Passend für
- Rostaufnahmen Balkonabläufe DN 70
- 0174.58.61, 0174.58.62, 0174.58.63
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Rostmaß (R): 117 x 117 mm
- Gewicht: 0,2 kg
Rost
Passend für
- Rostaufnahmen Balkonabläufe DN 100
- 0174.58.71, 0174.58.72, 0174.58.73
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Rostmaß (R): 142 x 142 mm
- Gewicht: 0,2 kg
Siebrohr
Passend für
- ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Bauform: rund
- Einschließlich Dichtungselement
- DN 50/ DN 70
- Gewicht: 0,8 kg
Siebrohr
Passend für
- ACO Balkondirektabläufe mit Klebeflansch
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Bauform: rund
- Einschließlich Dichtungselement
- DN 100
- Gewicht: 0,9 kg

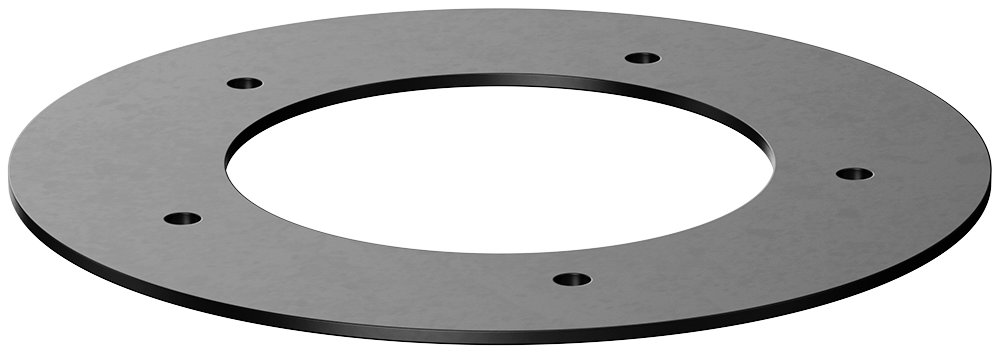

Flanschdichtungs-Set
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 125; Stutzenneigung: 90°/0°
- Oberteil aus Edelstahl
- DN 50 – DN 100, DN125, 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70/DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- EPDM
- Gewicht: 0,4 kg
Flanschdichtungs-Set
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 125; Stutzenneigung: 90°/0°
- Oberteil aus Edelstahl
- DN 50 – DN 100, DN125, 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70/DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- PVC-weich
- Gewicht: 0,4 kg
Flanschdichtungs-Set
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 125; Stutzenneigung: 90°/0°
- Oberteil aus Edelstahl
- DN 50 – DN 100, DN125, 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70/DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- NBR/SBR
- Gewicht: 0,5 kg
