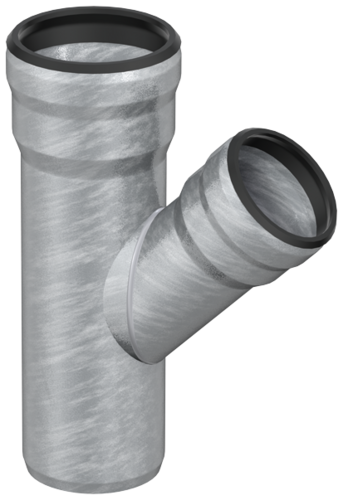

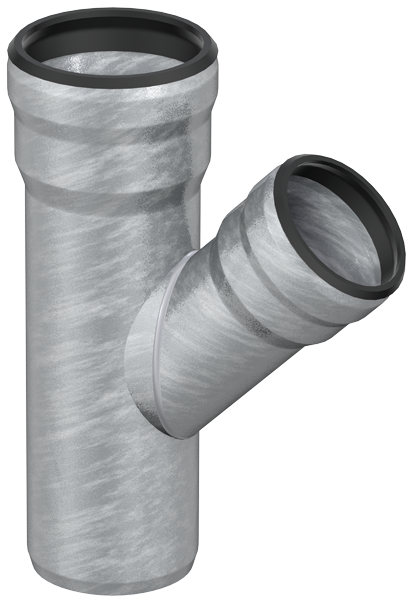

GM-X Reduzier-Einfachabzweige


Produktvorteile

  • Gemäß ÖNORM EN 1123
  • Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dichtelement bitte separat bestellen!

Produktinformationen

  • Gemäß ÖNORM EN 1123

Infobox

  • Hinweis:

Dichtelemente bitte separat bestellen

  • Hinweis :

Sonderformen bei Abzweigen auf Anfrage

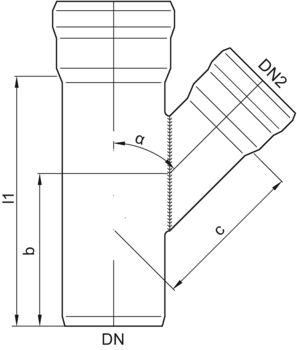

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DNDN2bcl1
[mm][mm][mm][kg]
DN 40DN 3268871050,20174.85.70
DN 50DN 3272951100,230174.85.71
DN 4050791300,470174.13.37
DN 70DN 4060951500,740174.13.38
DN 50751061750,850174.13.39
DN 80DN 50711171851,350174.13.40
DN 701351272151,60174.13.41
DN 100DN 40651161801,410174.13.45
DN 50751272001,540174.13.46
DN 70901362301,80174.13.50
DN 801101472652,00174.13.51
DN 125DN 50751482252,660174.13.42
DN 70901572553,030174.13.43
DN 801851692903,90174.13.44
DN 1001051762903,650174.13.56
DN 150DN 401291562003,150174.13.47
DN 501491682253,40174.13.48
DN 70801772553,870174.13.55
DN 801791882904,50174.13.49
DN 100951952904,410174.13.57
DN 1251202303405,740174.13.58
DN 200DN 501852122657,40174.13.52
DN 702002212868,20174.13.53
DN 802152323258,20174.13.54
DN 1001002403259,350174.13.59
DN 12513027438010,970174.13.60
DN 15015028442011,50174.13.61
DN 70DN 5085721500,770174.13.67
DN 100DN 5095871801,430174.13.68
DN 70110902001,690174.13.69
DN 50DN 4075461200,420174.13.70
DN 70DN 4095571400,680174.13.71
DN 50100611500,750174.13.72
DN 80DN 50109691551,10174.13.73
DN 100DN 40115721751,370174.13.76
DN 50115761801,390174.13.77
DN 70125802001,650174.13.78
DN 80135812301,80174.13.79
DN 125DN 50125912002,350174.13.74
DN 70140952252,670174.13.75
DN 1001551052553,20174.13.81
DN 150DN 701401092253,20174.13.80
DN 1001551192553,850174.13.82
DN 1251751342904,610174.13.83

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 32
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.79

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.44.97

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.44.98

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.44.99

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.45.00

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1 kg
Artikel-Nr.
0174.45.01

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1,3 kg
Artikel-Nr.
0174.45.02

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 32
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.98

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 40
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.03

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 50
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.04

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 70
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.05

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 80
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.45.06

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 100
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,9 kg
Artikel-Nr.
0174.45.07

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 125
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 1,2 kg
Artikel-Nr.
0174.45.08

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 150

Beschreibung
  • Gewicht: 1,8 kg
Artikel-Nr.
0174.45.09

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 200

Beschreibung
  • Gewicht: 2,5 kg
Artikel-Nr.
0174.45.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.60

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.61

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.62

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.63

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.64

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.65

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.66

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.79

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.80

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.81

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.82

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.83

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.84

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.85

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.86

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 40
  • D = 100 mm
Artikel-Nr.
0174.77.17

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 50
  • D = 130 mm
Artikel-Nr.
0174.77.18

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 70
  • D = 150 mm
Artikel-Nr.
0174.77.19

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 80
  • D = 150 mm
Artikel-Nr.
0174.77.20

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 100
  • D = 180 mm
Artikel-Nr.
0174.77.21

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 125
  • D = 220 mm
Artikel-Nr.
0174.77.22

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 150
  • D = 225 mm
Artikel-Nr.
0174.77.23

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.09

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.11

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.12

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.13

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.14

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.46.15

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.16

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.14.98
