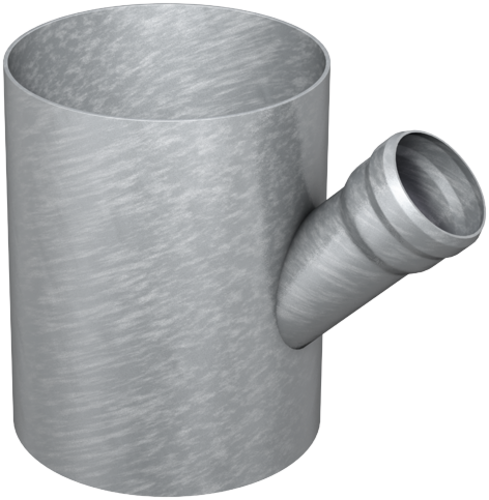

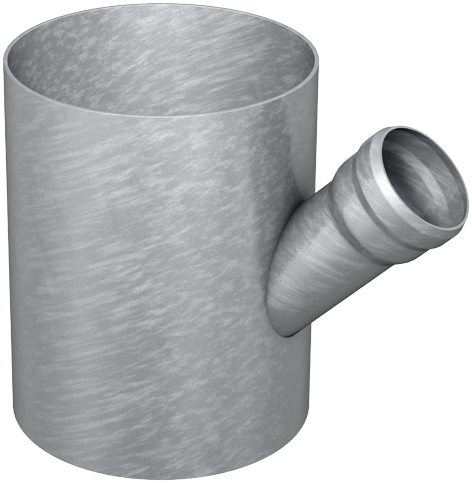

GM-X Reduzier-Einfachabzweige muffenlos


Produktvorteile

  • Gemäß ÖNORM EN 1123
  • Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dichtelement bitte separat bestellen!

Produktinformationen

  • Nicht brennbar, Baustoffklasse A1
  • Gemäß bauaufsichtlicher Zulassung Z‑42.1‑470
  • Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dichtelement bitte separat bestellen

Infobox

Hinweis:

Sonderformen bei Abzweigen auf Anfrage.

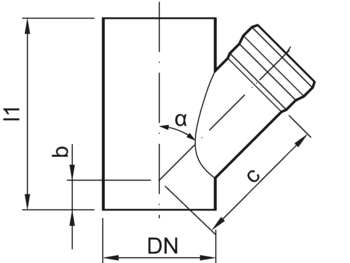

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DNDN2bcl1
[mm][mm][mm][kg]
DN 250DN 100302803408,50174.83.04
DN 1506532541513,20174.82.93
DN 20010536054017,40174.82.94
DN 300DN 1005031535010,820174.83.05
DN 1252534239012,80174.83.06
DN 1504036042014,20174.83.07
DN 2008539555020,320174.82.95
DN 25012546559023,120174.82.96

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 32
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.79

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.44.97

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.44.98

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.44.99

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.45.00

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1 kg
Artikel-Nr.
0174.45.01

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1,3 kg
Artikel-Nr.
0174.45.02

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 32
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.98

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 40
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.03

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 50
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.04

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 70
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.05

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 80
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.45.06

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 100
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,9 kg
Artikel-Nr.
0174.45.07

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 125
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 1,2 kg
Artikel-Nr.
0174.45.08

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 150

Beschreibung
  • Gewicht: 1,8 kg
Artikel-Nr.
0174.45.09

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 200

Beschreibung
  • Gewicht: 2,5 kg
Artikel-Nr.
0174.45.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.60

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.61

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.62

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.63

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.64

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.65

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.66

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.79

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.80

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.81

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.82

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.83

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.84

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.85

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.86

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 40
  • D = 100 mm
Artikel-Nr.
0174.77.17

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 50
  • D = 130 mm
Artikel-Nr.
0174.77.18

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 70
  • D = 150 mm
Artikel-Nr.
0174.77.19

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 80
  • D = 150 mm
Artikel-Nr.
0174.77.20

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 100
  • D = 180 mm
Artikel-Nr.
0174.77.21

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 125
  • D = 220 mm
Artikel-Nr.
0174.77.22

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 150
  • D = 225 mm
Artikel-Nr.
0174.77.23

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.09

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.11

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.12

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.13

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.14

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.46.15

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.16

GM-X Universal-Kralle

Passend für
  • GM-X-Rapid Inox Verbinder DN 250
Beschreibung
  • Gegen axialen Schub bis 1,0 bar in Verbindung mit Rapid Inox Verbinder DN 250
  • Gewicht: 2,6 kg
Artikel-Nr.
0174.83.00

GM-X Universal-Kralle

Passend für
  • GM-X-Rapid Inox Verbinder DN 300
Beschreibung
  • Gegen axialen Schub bis 1,0 bar in Verbindung mit Rapid Inox Verbinder DN 300
  • Gewicht: 3 kg
Artikel-Nr.
0174.83.01

GM-X-Rapid Inox Verbinder

Passend für
  • GM-X muffenloses Abflussrohr DN 250
Beschreibung
  • DN 250
  • Gegen axialen Schub bis 0,3 bar
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.83.02

GM-X-Rapid Inox Verbinder

Passend für
  • GM-X muffenloses Abflussrohr DN 300
Beschreibung
  • DN 300
  • Gegen axialen Schub bis 0,3 bar
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.83.03

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.14.98
