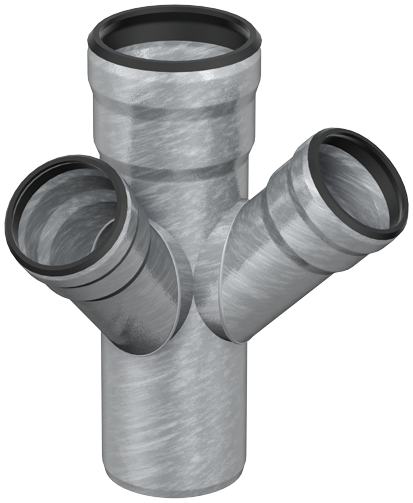

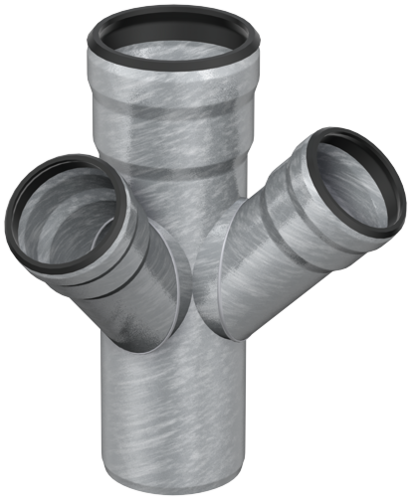

GM-X Reduzier-Eckdoppelabzweige

Produktvorteile

  • Gemäß ÖNORM EN 1123
  • Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dichtelement bitte separat bestellen!

Produktinformationen

  • Gemäß ÖNORM EN 1123

Infobox

  • Hinweis:

Dichtelemente bitte separat bestellen

  • Hinweis :

Sonderformen bei Abzweigen auf Anfrage

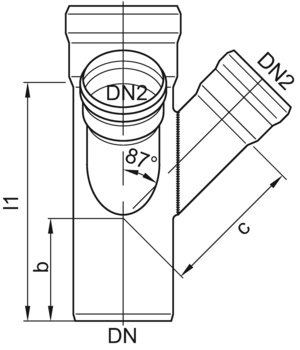

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DNDN2bcl1
[mm][mm][mm][kg]
DN 70DN 50100611501,00174.14.07
DN 100DN 70125802001,890174.14.04

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 32
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,5 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1 kg

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1,3 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 32
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 40
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 50
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,3 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 70
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,4 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 80
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,5 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 100
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,9 kg

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 125
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 1,2 kg

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 150

Beschreibung
  • Gewicht: 1,8 kg

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 200

Beschreibung
  • Gewicht: 2,5 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 40
  • D = 100 mm

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 50
  • D = 130 mm

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 70
  • D = 150 mm

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 80
  • D = 150 mm

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 100
  • D = 180 mm

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 125
  • D = 220 mm

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 150
  • D = 225 mm

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,5 kg

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
