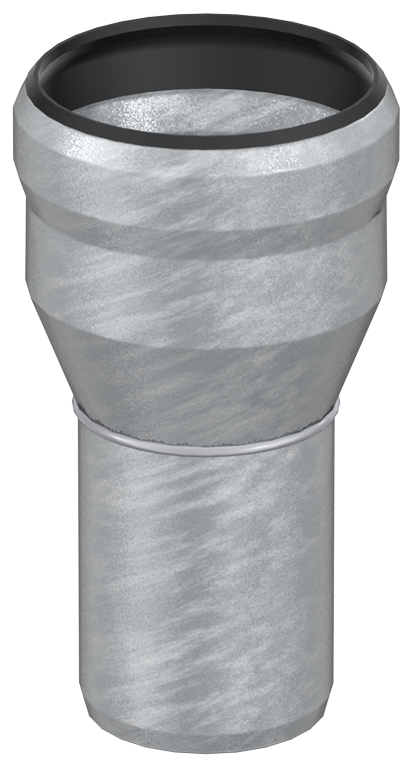

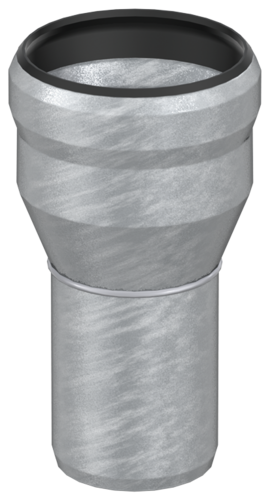

GM-X Optimierungsstücke


Produktvorteile

  • Gemäß ÖNORM EN 1123
  • Stahl verzinkt
  • Mit zusätzlicher Innenbeschichtung
  • Dichtelement bitte separat bestellen!

Produktinformationen

  • Gemäß ÖNORM EN 1123

Infobox

Hinweis:

Dichtelemente bitte separat bestellen.

Hinweis:

Bei konzentrischen Übergangsstücken ist die Montage von Sicherungsschellen nicht möglich.

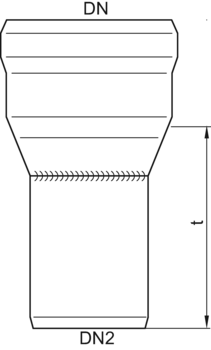

NennweiteAbmessungenGewichtArtikel-Nr.Merken
DNDN2Beschreibungt
[mm][kg]
DN 40DN 32
  • Reduzierung von DN 40 auf DN 32
  • Länge: 65 mm
650,10174.85.76
DN 50DN 40
  • Reduzierung von DN 50 auf DN 40
  • Länge: 72 mm
720,210174.12.68
DN 80DN 50
  • Reduzierung von DN 80 auf DN 50
  • Länge: 125 mm
1250,550174.12.71
DN 70
  • Reduzierung von DN 80 auf DN 70
  • Länge: 120 mm
1200,650174.12.72
DN 125DN 100
  • Reduzierung von DN 125 auf DN 100
  • Länge: 160 mm
1601,60174.12.75
DN 200DN 150
  • Reduzierung von DN 200 auf DN 150
  • Länge: 215 mm
2154,460174.12.77
DN 70DN 40
  • Reduzierung von DN 70 auf DN 40
  • Länge: 95 mm
  • Aus verzinktem Stahl
950,40174.12.69
DN 50
  • Reduzierung von DN 70 auf DN 50
  • Länge: 105 mm
1050,480174.12.70
DN 100DN 70
  • Reduzierung von DN 100 auf DN 70
  • Länge: 130 mm
1300,850174.12.73
DN 80
  • Reduzierung von DN 100 auf DN 80
  • Länge: 130 mm
1300,950174.12.74
DN 150DN 125
  • Reduzierung von DN 150 auf DN 125
  • Länge: 220 mm
2201,650174.12.76

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 32
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.79

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.44.97

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.44.98

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.44.99

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 0,6 kg
Artikel-Nr.
0174.45.00

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1 kg
Artikel-Nr.
0174.45.01

Sicherungsschelle ohne Ausklinkung

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Sicherung gegen axialen Schub.
  • Gewicht: 1,3 kg
Artikel-Nr.
0174.45.02

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 32
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.85.98

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 40
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.03

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 50
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.04

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 70
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.05

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 80
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.45.06

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 100
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 0,9 kg
Artikel-Nr.
0174.45.07

Sicherungsschelle mit Ausklinkung

Passend für
  • GM-X Abflussrohr
  • DN 125
Beschreibung
  • Mit Ausklinkung für Verbindung Rohr/Abzweig
  • Gewicht: 1,2 kg
Artikel-Nr.
0174.45.08

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 150

Beschreibung
  • Gewicht: 1,8 kg
Artikel-Nr.
0174.45.09

Sicherungsbügel

Passend für
  • GM-X Abflussrohr

DN 200

Beschreibung
  • Gewicht: 2,5 kg
Artikel-Nr.
0174.45.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 40
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.60

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 50
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.61

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 70
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.62

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 80
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.63

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 100
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.64

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 125
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.65

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • GM-X Befüll- und Entlüftungsleitung für Heizöltanks
  • DN 150
Beschreibung
  • Schlagstiftlänge: 120 mm
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.66

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.79

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.80

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.81

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.82

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.45.83

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.45.84

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,3 kg
Artikel-Nr.
0174.45.85

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Ohne Schalldämmeinlage
  • Gewicht: 0,4 kg
Artikel-Nr.
0174.45.86

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 40
  • D = 100 mm
Artikel-Nr.
0174.77.17

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 50
  • D = 130 mm
Artikel-Nr.
0174.77.18

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 70
  • D = 150 mm
Artikel-Nr.
0174.77.19

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 80
  • D = 150 mm
Artikel-Nr.
0174.77.20

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 100
  • D = 180 mm
Artikel-Nr.
0174.77.21

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 125
  • D = 220 mm
Artikel-Nr.
0174.77.22

Brandschutzformteil

Passend für
  • GM-X Abfluss- und Verbundrohre
Beschreibung
  • Feuerwiderstandsklasse: R 30 – R 90 zur Rohrabschottung
  • Länge: 250 mm
  • DN 150
  • D = 225 mm
Artikel-Nr.
0174.77.23

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 40
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.09

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 50
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.10

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 70
  • Gewinde: M 8
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.11

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 80
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.12

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 100
  • Gewinde: M 10
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.46.13

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 125
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.14

Rohrschelle

Passend für
  • GM-X Abflussrohr
  • DN 150
  • Gewinde: M 12
Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,5 kg
Artikel-Nr.
0174.46.15

Rohrschelle

Passend für
  • GM-X Abflussrohr

DN 200

Gewinde: M 12

Beschreibung
  • Für Gewindestift oder Stockschraube
  • Mit Schalldämmeinlage
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.46.16

GM-X Gleitmittel

Passend für
  • GM-X Abflussrohr
  • GM-X Verbundrohr
Beschreibung
  • Doseninhalt: 1 Kg
  • Gewicht: 1,1 kg
Artikel-Nr.
0174.14.98
