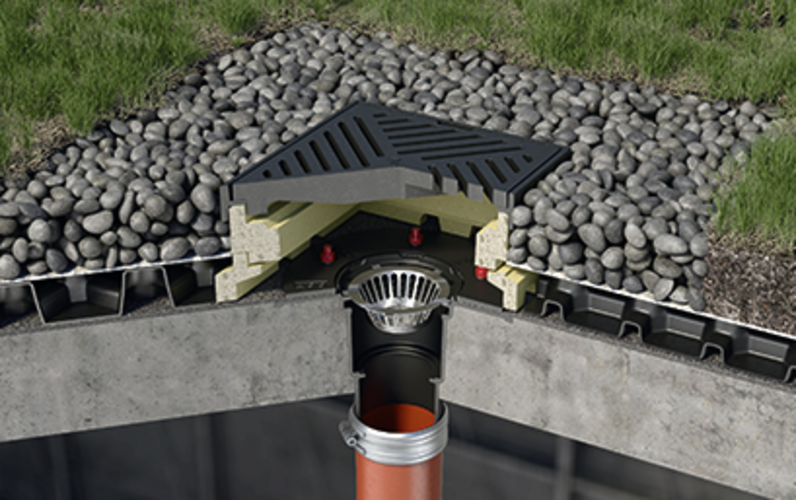

SPIN Flachdach- und Terrassenabläufe DN 100 / DN 125 / DN 150
Produktvorteile
- Mit Sickeröffnungen
- Abläufe gemäß ÖNORM EN 1253-2
- Gusseisen mit Anstrich
- Ohne Geruchsverschluss
- Baustoff klasse A1, nicht brennbar
- Hohe Druckfestigkeit 700 N/mm2
- Keine Gewindetaschen an der Flanschunterseite
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Oberteil zu Ablaufkörpern Passavant Spin
Ergänzungsbauteile
Aufsätze und Roste für Dachabläufe
Dachaufsätze und Roste aus verzinktem Stahl
Dachaufsätze und Roste aus Edelstahl

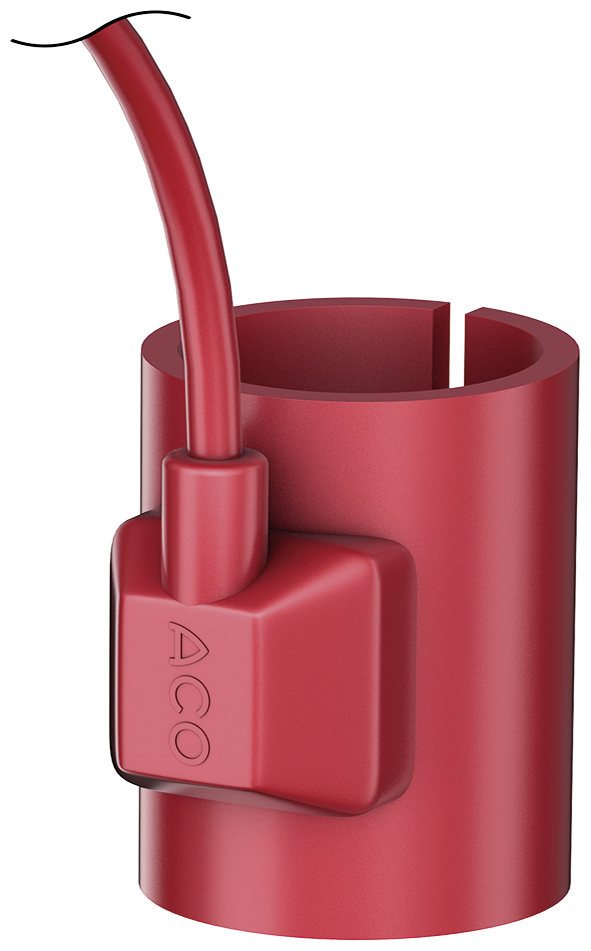

Flachdachheizung
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN125, Stutzenneigung: 90°
- Flachdachabläufe Jet/Spin- Serie aus Edelstahl
- Notablauf Turboflow aus Edelstahl
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125 – DN 150
Beschreibung
- Netzanschluss: 220 – 240 V AC
- Schutzart: IP 67
- Anschlussleitung
- H05RN-F2x1,0
- Länge: 1 m
- Bauhöhe: 95 mm
- Nennleistung: 40 W
- Gewicht: 0,4 kg
Flachdachheizung inkl. Thermostat
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN125, Stutzenneigung: 90°
- Flachdachabläufe Jet/Spin- Serie aus Edelstahl
- Notablauf Turboflow aus Edelstahl
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125 – DN 150
Beschreibung
- Netzanschluss: 220 – 240 V AC
- Schutzart: IP 67
- Anschlussleitung
- H05RN-F2x1,0
- Länge: 1 m
- Bauhöhe: 95 mm
- Nennleistung: 40 W
- Gewicht: 0,4 kg

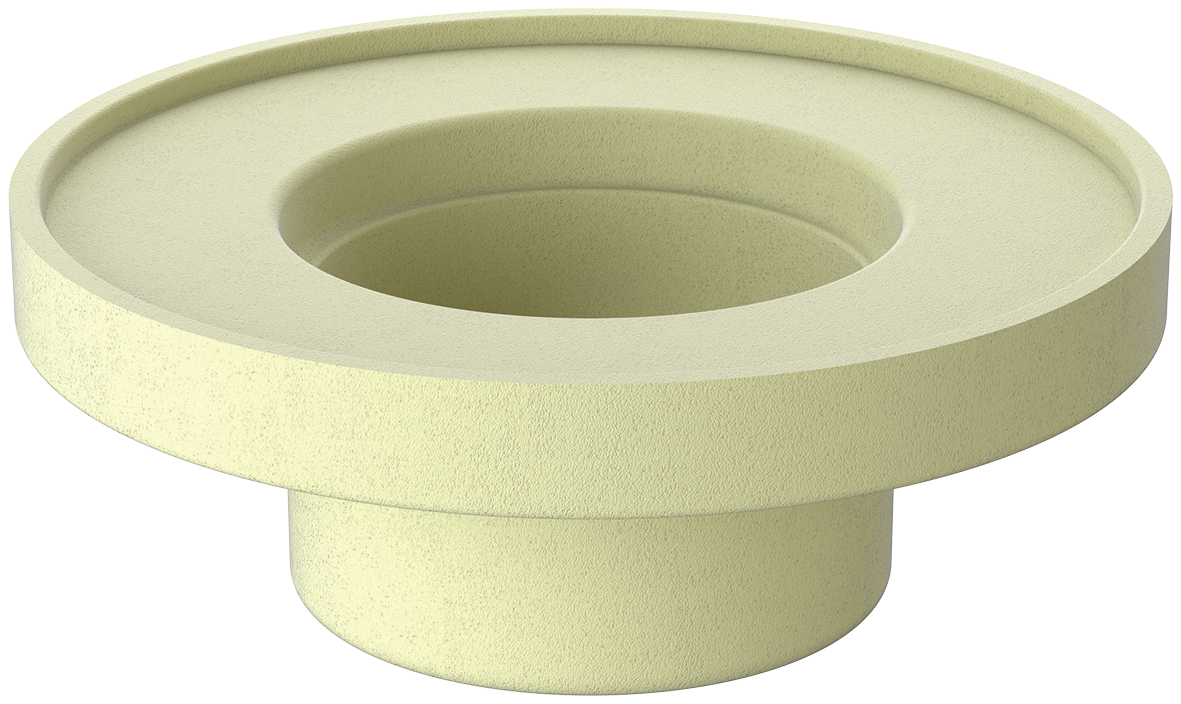

Isolierkörper für Ablaufkörper
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125
- Stutzenneigung: 90°
Beschreibung
- Aus PUR
- Gewicht: 0,6 kg
Isolierkörper für Ablaufkörper
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 150
- Stutzenneigung: 90°
Beschreibung
- Aus PUR
- Gewicht: 0,7 kg
Herausnehmbarer Schmutzfang
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Oberteil aus Gusseisen
- DN 125/DN 150
Beschreibung
- Aus Edelstahl
- Gewicht: 0,3 kg

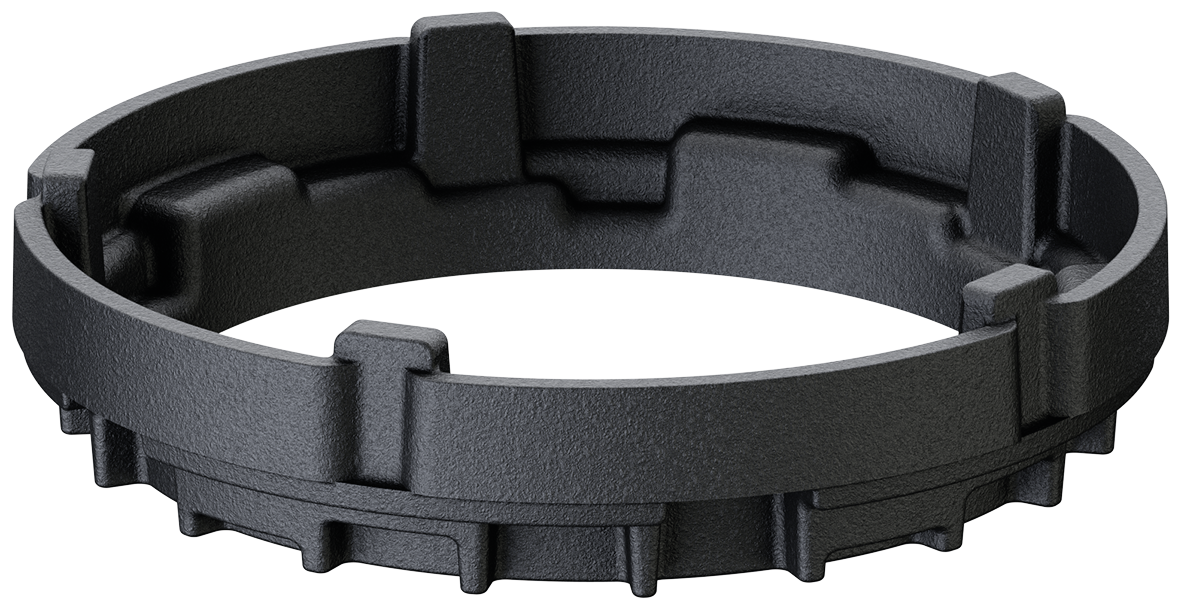

Höhenverstellring
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
- Rost mit Rahmen
- 7000.28.02
- 7000.41.02
- 7000.42.02
Beschreibung
- Aus Gusseisen, mit Anstrich
- Belastungsklasse: M 125
- Höhenverstellbarkeit: 25 – 40 mm
- Gewicht: 1,4 kg

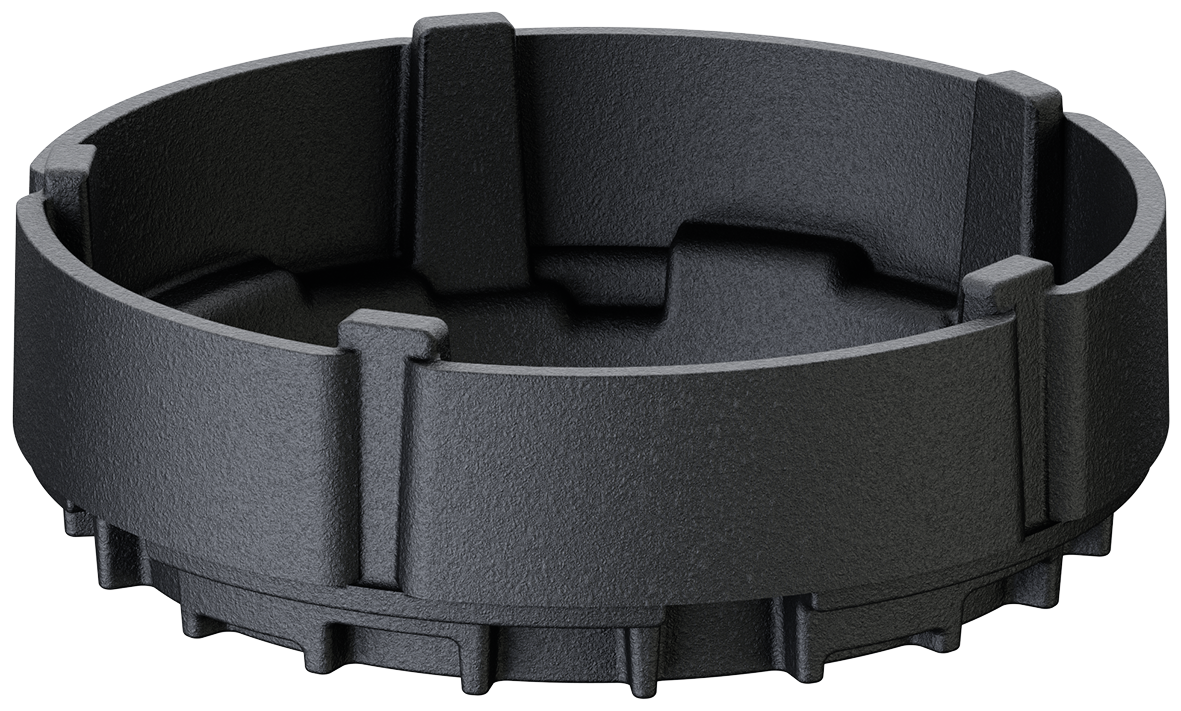

Höhenverstellring
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
- Rost mit Rahmen
- 7000.28.02
- 7000.41.02
- 7000.42.02
Beschreibung
- Aus Gusseisen, mit Anstrich
- Belastungsklasse: M 125
- Höhenverstellbarkeit: 45 – 60 mm
- Gewicht: 2,1 kg
Höhenausgleich
Passend für
- Kiesfang
- 7000.12.00
- 7000.02.00
Beschreibung
- Aus Edelstahl
- Mit 2 Befestigungsschrauben
- Höhe: 65 mm
- Nur in Verbindung mit Kiesfang einsetzbar
- Gewicht: 0,3 kg

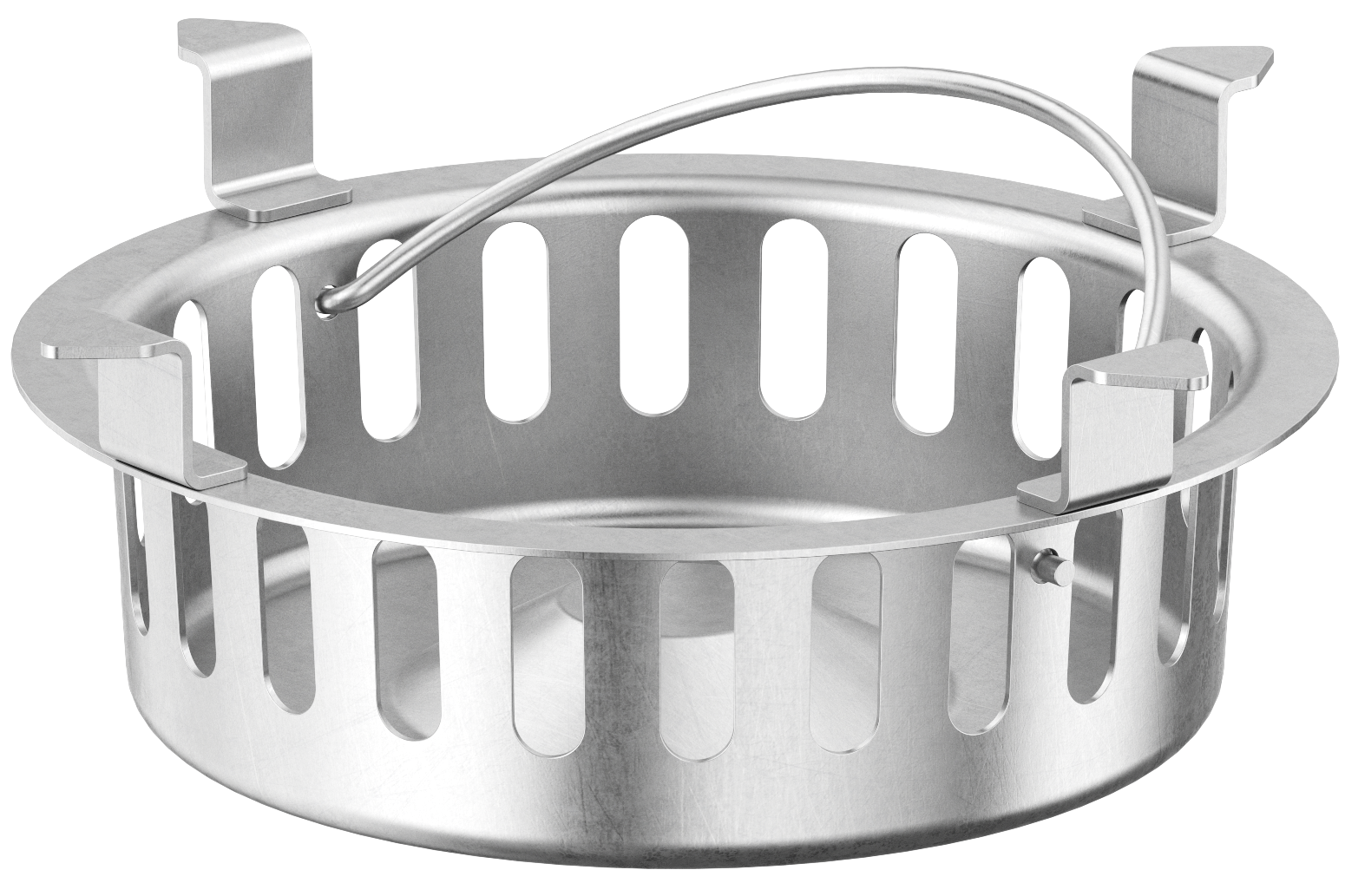

Kiesfang
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Spin
- DN 100 – DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
Beschreibung
- Aus Edelstahl
- Mit 2 Befestigungsschrauben
- Belastungsklasse: H 1,5
- Gewicht: 1,2 kg

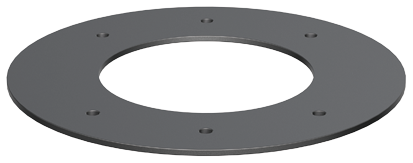

Flanschdichtungs-Set
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Spin aus Gusseisen
- DN 100 – DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- EPDM
- Gewicht: 0,6 kg
Flanschdichtungs-Set
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Spin aus Gusseisen
- DN 100 – DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- PVC-weich
- Gewicht: 0,4 kg
Flanschdichtungs-Set
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Flachdachabläufe Spin aus Gusseisen
- DN 100 – DN 150
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
Beschreibung
- Bestehend aus:
- 1 Flanschdichtung für Losflansch
- 1 Flanschdichtung für Festflansch
- Dicke: 4 mm
- NBR/SBR
- Gewicht: 0,5 kg

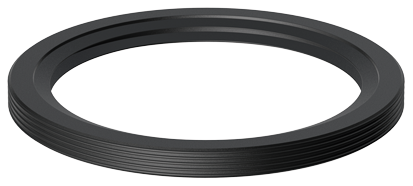

Lippendichtring
Passend für
- Oberteil zu Flachdachabläufe Passavant Spin aus Gusseisen
- DN 125/DN 150
- Oberteil zu Flachdachabläufe Passavant Jet aus Gusseisen
- DN 80
- Staurohr für Notüberlauf
- Finor 2-teilig aus Gusseisen
Beschreibung
- Durchmesser: 186 mm
