Gründachaufsätze


Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

BezeichnungPassend fürBeschreibungGewichtArtikel-Nr.Merken
[kg]

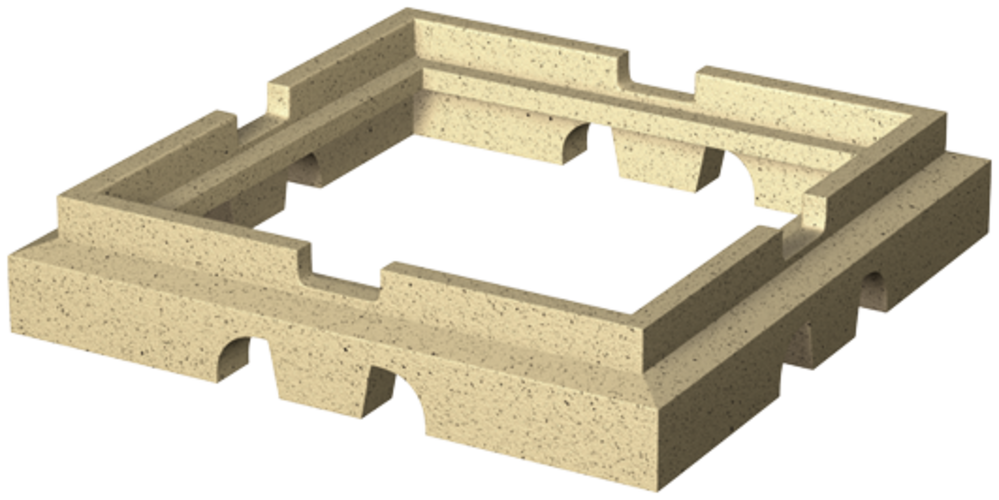

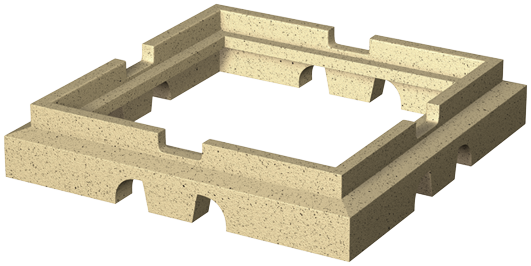

BildÜbergangsrahmen
  • Flachdachabläufe Passavant Spin
    • DN 70 – DN 150
    • Stutzenneigung: 1,5°/90°
  • Aus Polymerbeton
  • Belastungsklasse: L 15
  • Mit Sickeröffnungen
  • Höhe: 60 mm
3,27000.55.00
BildÜbergangsrahmen
  • Flachdachabläufe Passavant Spin
    • DN 70 – DN 150
    • Stutzenneigung: 1,5°/90°
  • Aus Polymerbeton
  • Belastungsklasse: M 125
  • Mit Sickeröffnungen
  • Höhe: 100 mm
26,07000.56.00
BildZwischenteil
  • Flachdachabläufe Passavant Spin
    • DN 70 – DN 150
    • Stutzenneigung: 1,5°/90°
  • Aus Polymerbeton
  • Belastungsklasse: L 15/M 125
  • Höhe: 60 mm
5,07000.52.00
BildZwischenteil
  • Flachdachabläufe Passavant Spin
    • DN 70 – DN 150
    • Stutzenneigung: 1,5°/90°
  • Aus Polymerbeton
  • Belastungsklasse: L 15/M 125
  • Anschlussmöglichkeit für seitlichen Zulauf DN 100
  • Höhe: 250 mm
9,17000.54.00
BildRahmen mit Rost
  • Flachdachabläufe Passavant Spin
    • DN 70 – DN 150
    • Stutzenneigung: 1,5°/90°
  • Aus Gusseisen, mit Anstrich
  • Rost
    • Belastungsklasse: L 15/M 125
    • Länge x Breite: 300 x 300 mm
    • Mit schraubloser Arretierung
9,17000.51.00

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5141.71.xx
    • 5141.81.xx
    • 5141.86.xx
    • 5141.87.xx
    • 5141.89.xx
    • 5141.91.xx
    • 5141.92.xx
    • 5141.93.xx
    • 5141.97.xx
    • 5194.10.00
    • 9406.89.xx
    • 9406.92.xx
    • 9406.93.xx
  • Flachdachabläufe Spin
    • DN 70
  • Gründach- und Parkdeckaufsätze
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,2 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5141.71.xx
    • 5141.81.xx
    • 5141.86.xx
    • 5141.87.xx
    • 5141.89.xx
    • 5141.91.xx
    • 5141.92.xx
    • 5141.93.xx
    • 5141.97.xx
    • 5194.10.00
    • 9406.89.xx
    • 9406.92.xx
    • 9406.93.xx
  • Flachdachabläufe Spin
    • DN 70
  • Gründach- und Parkdeckaufsätze
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Halterand/Festflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,2 kg

Herausnehmbarer Schmutzfang

Passend für
  • Flachdachabläufe Spin
    • DN 100 – DN 150
    • Aufbau bis 180 mm bei Verwendung von Polymerbeton-Aufsatzstücken
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 60 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,3 kg

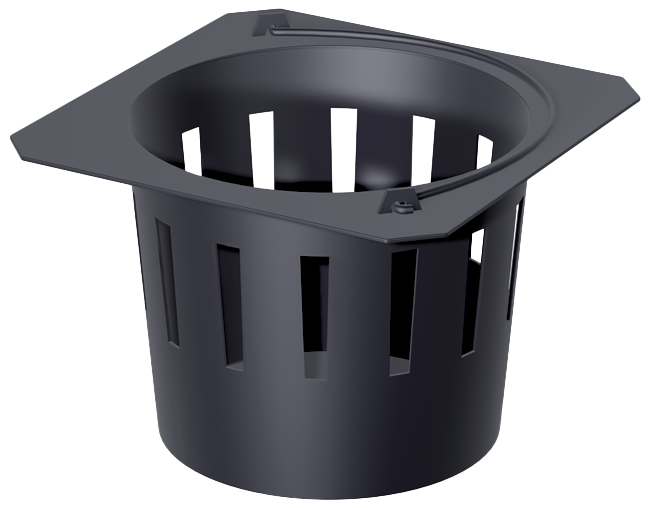

Herausnehmbarer Schmutzfang

Passend für
  • Flachdachabläufe Passavant Spin
    • DN 70 – DN 150
    • Aufbau ab 180 mm bei Verwendung von Polymerbeton-Aufsatzstücken
Beschreibung
  • Zur Aufnahme wird Artikel: 7000.52.00 benötigt
  • Aus Polypropylen
  • Höhe: 150 mm
  • Gewicht: 0,2 kg
