SPIN Flachdach- und Terrassenabläufe DN 70


Produktvorteile

  • Mit Sickeröffnungen
  • Abläufe gemäß ÖNORM EN 1253-2
  • Gusseisen mit Anstrich
  • Ohne Geruchsverschluss
  • Baustoff klasse A1, nicht brennbar
  • Hohe Druckfestigkeit 700 N/mm2
  • Keine Gewindetaschen an der Flanschunterseite

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Stutzenneigung: 90°

NennweiteAussparung (LxB)GewichtArtikel-Nr.Merken
[mm][kg]
BildDN 70160 x 3306,27033.10.12
BildDN 100160 x 3306,57034.10.12

Stutzenneigung: 0°

NennweiteAussparung (LxB)GewichtArtikel-Nr.Merken
[mm][kg]
BildDN 70160 x 3806,57053.11.12
BildDN 100160 x 3807,57054.11.12
Oberteil zu Ablaufkörpern Passavant Spin

Oberteil zu Ablaufkörpern Passavant Spin

Aufsätze und Roste

Aufsätze und Roste für Dachabläufe

Dachaufsätze und Roste aus verzinktem Stahl

Dachaufsätze und Roste aus verzinktem Stahl

Dachaufsätze und Roste aus Edelstahl

Dachaufsätze und Roste aus Edelstahl

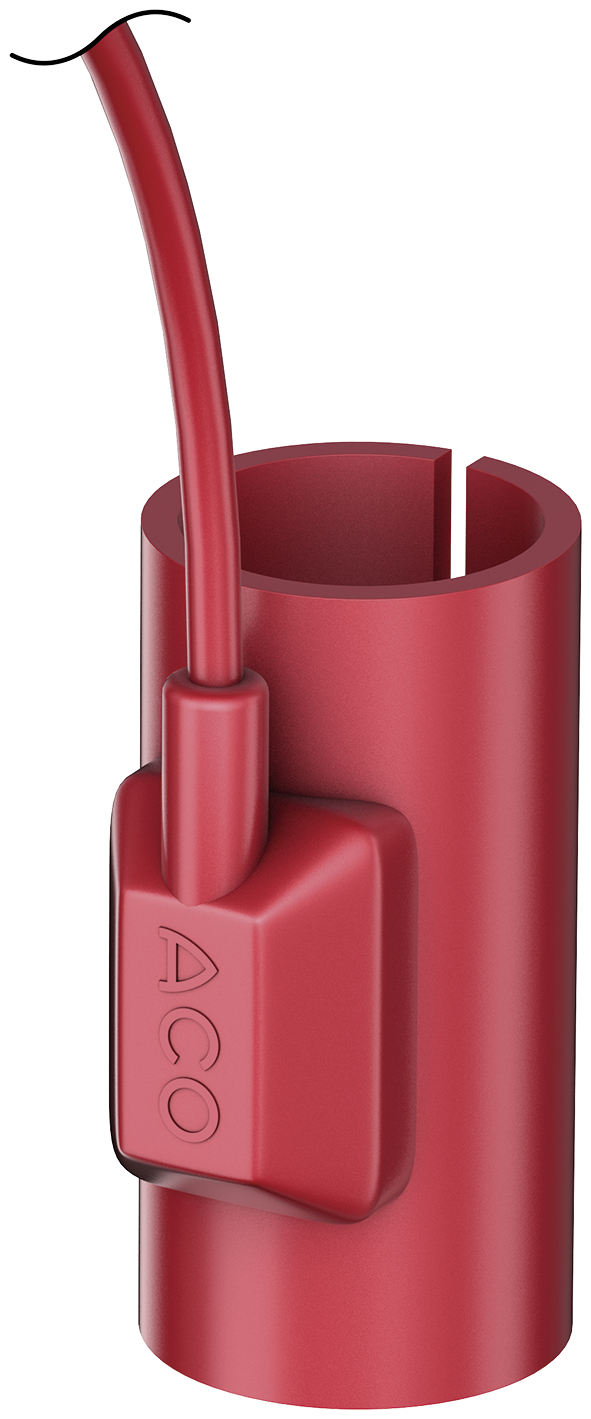

Flachdachheizung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg
Artikel-Nr.
7000.85.10

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
    • DN 40 – DN 125
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Notablauf Turboflow aus Edelstahl
    • DN 50 – DN 70
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg
Artikel-Nr.
7000.85.20

Isolierkörper für Ablaufkörper

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Gewicht: 0,5 kg
Artikel-Nr.
7040.22.02

Fit-in

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Material
    • Hülse aus Edelstahl
    • Isolierung aus PUR
  • AbZ: Z-19.17-2430
  • AbG: Z-19.53-2439
  • Gewicht: 1,3 kg
Artikel-Nr.
7033.20.03

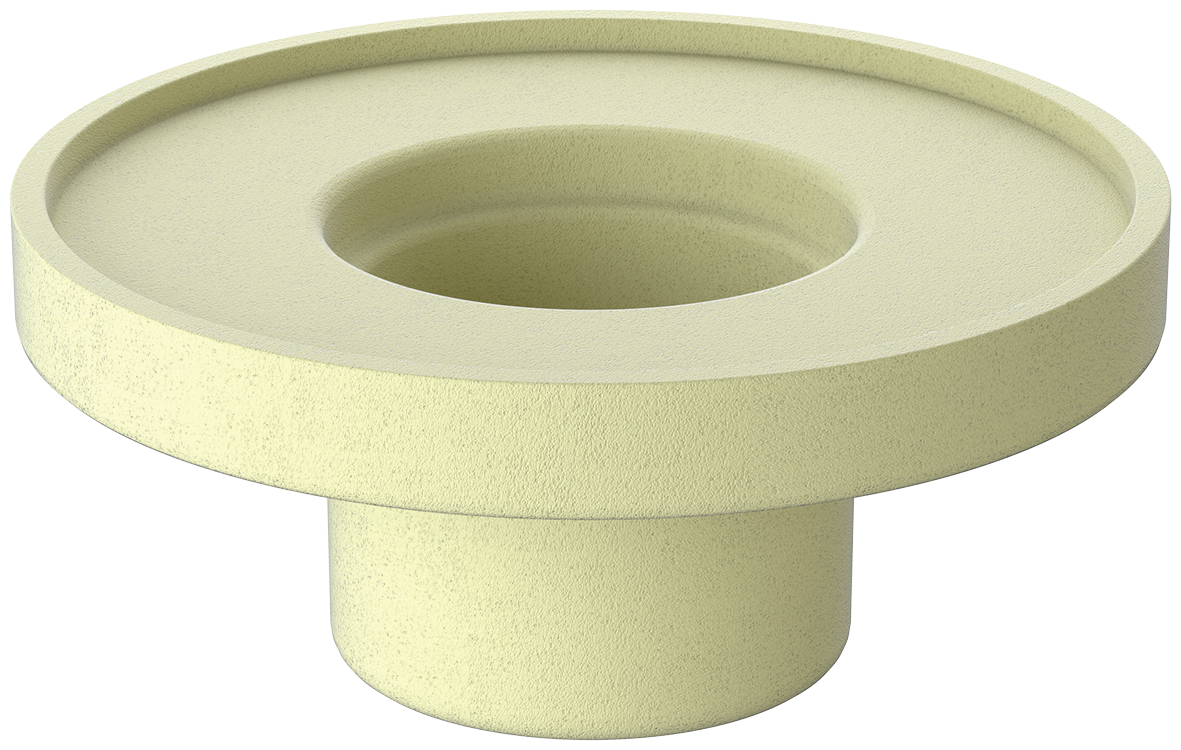

Isolierkörper für Ablaufkörper

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Gewicht: 0,5 kg
Artikel-Nr.
7040.21.02

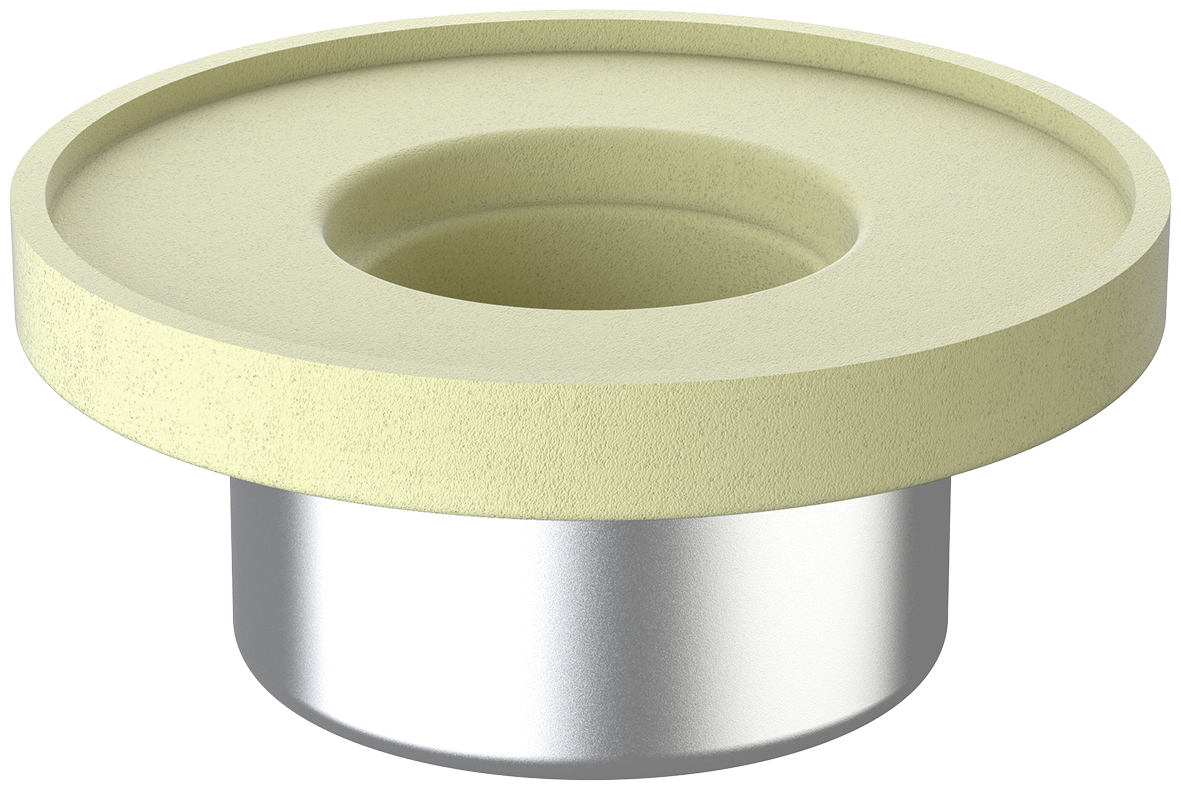

Fit-in

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Material
    • Hülse aus Edelstahl
    • Isolierung aus PUR
  • AbZ: Z-19.17-2430
  • AbG: Z-19.53-2439
  • Gewicht: 1,2 kg
Artikel-Nr.
7034.20.03

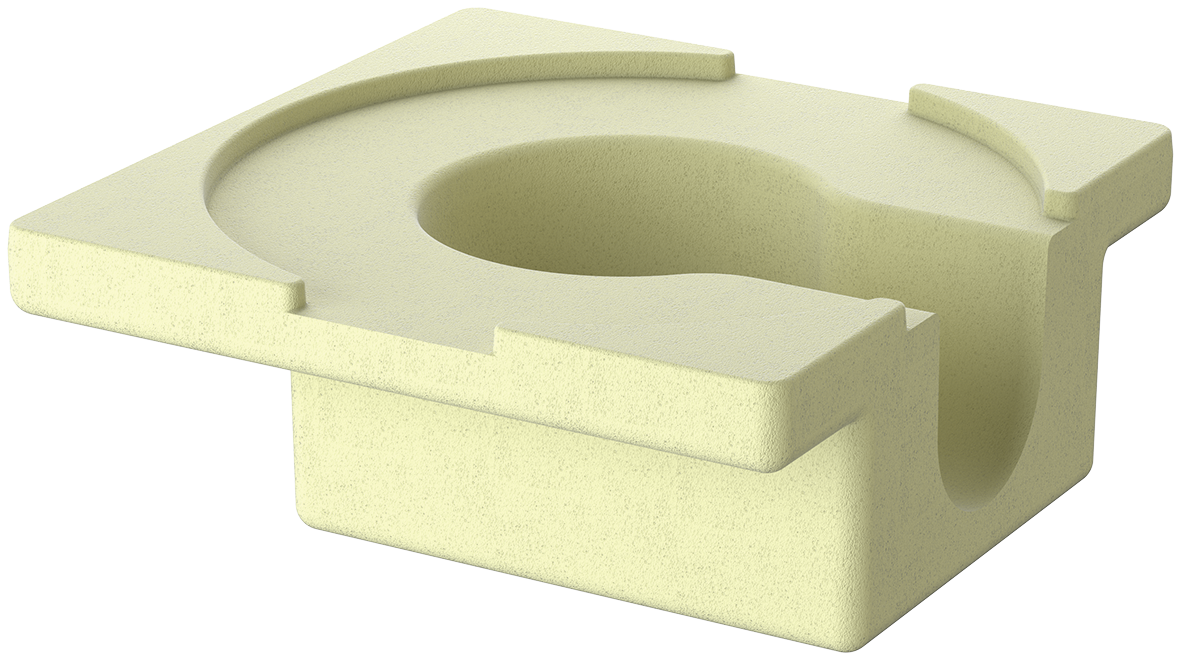

Isolierkörper für Ablaufkörper

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70
    • Stutzenneigung: 0°
Beschreibung
  • Aus PUR
  • Gewicht: 0,6 kg
Artikel-Nr.
7040.34.02

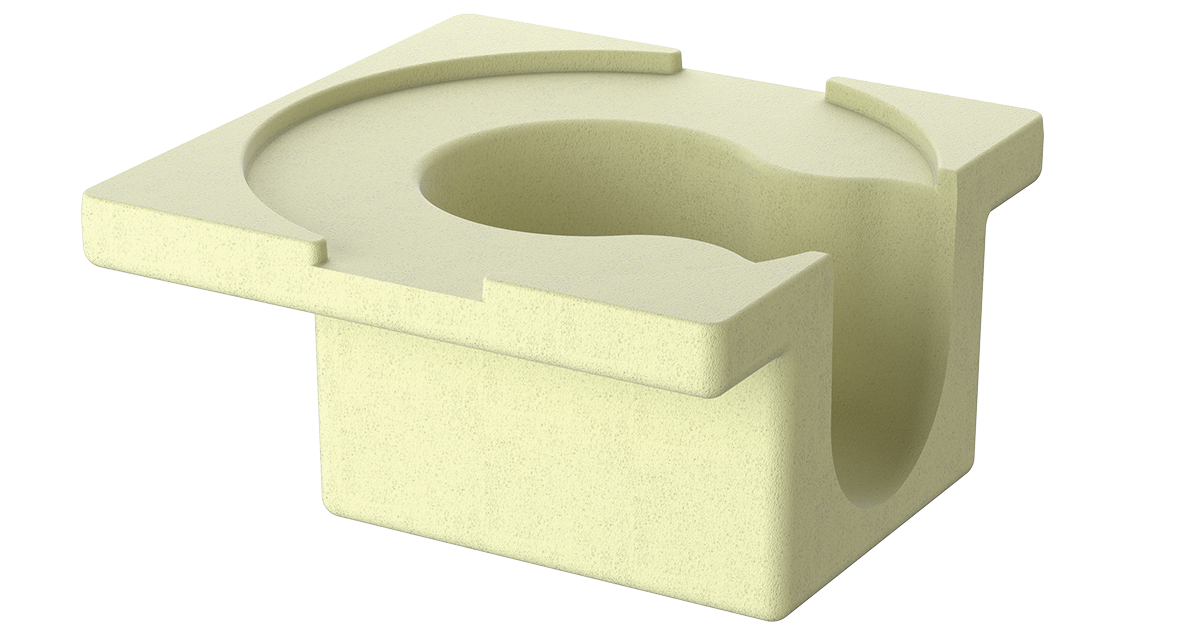

Isolierkörper für Ablaufkörper

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 100
    • Stutzenneigung: 0°
Beschreibung
  • Aus PUR
  • Gewicht: 0,7 kg
Artikel-Nr.
7040.31.02

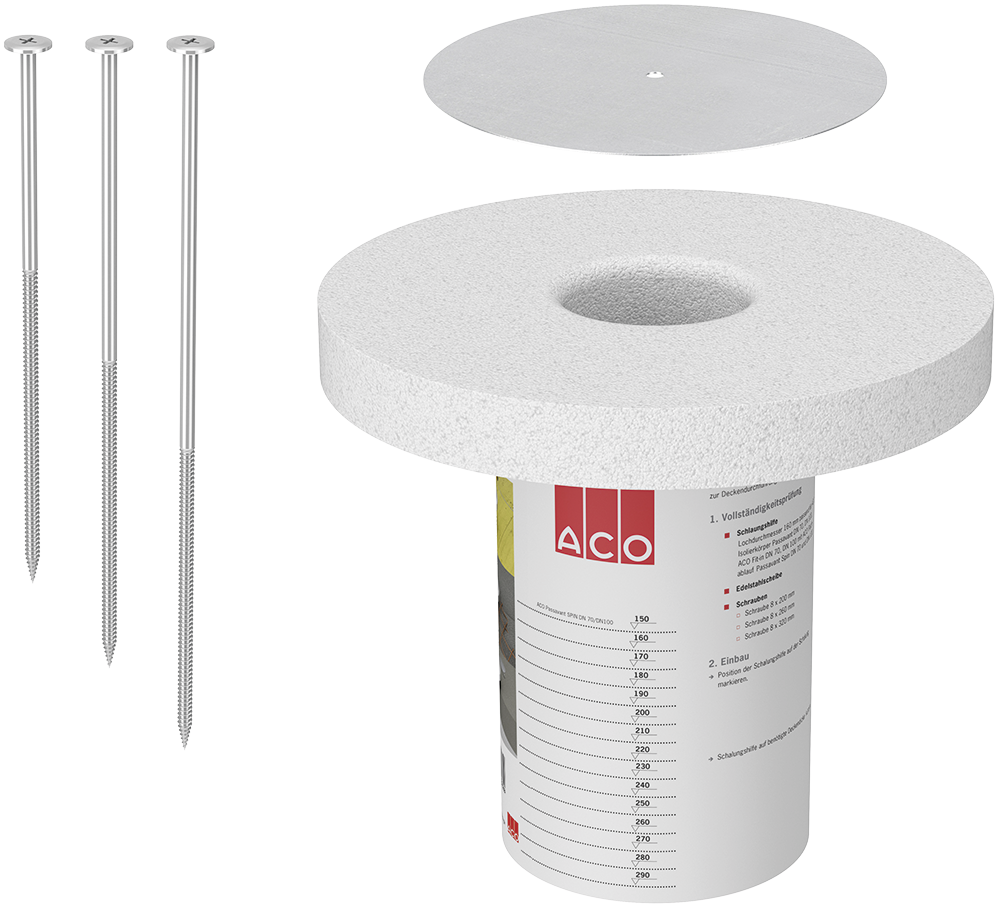

Schalungshilfe

Passend für
  • ACO Flachdachablauf Passavant Spin
    • DN70 / DN100 mit Isolierkörper / Fit-in
  • ACO Flachdachablauf Passavant Jet
    • DN50 mit Isolierkörper
Beschreibung
  • Schalungshilfe aus Polystyrol (PS)
  • Scheibe und Fixierschrauben aus Stahl verzinkt
  • Schraubenlängen M8x200mm, M8x260mm, M8x300mm
  • Punktgenaue Positionierung und einfache Fixierung
  • Stufenlos kürzbar an den Markierungslinien
  • Keine nachträglichen Stemmarbeiten in der Betondecke notwendig
Artikel-Nr.
7040.23.02

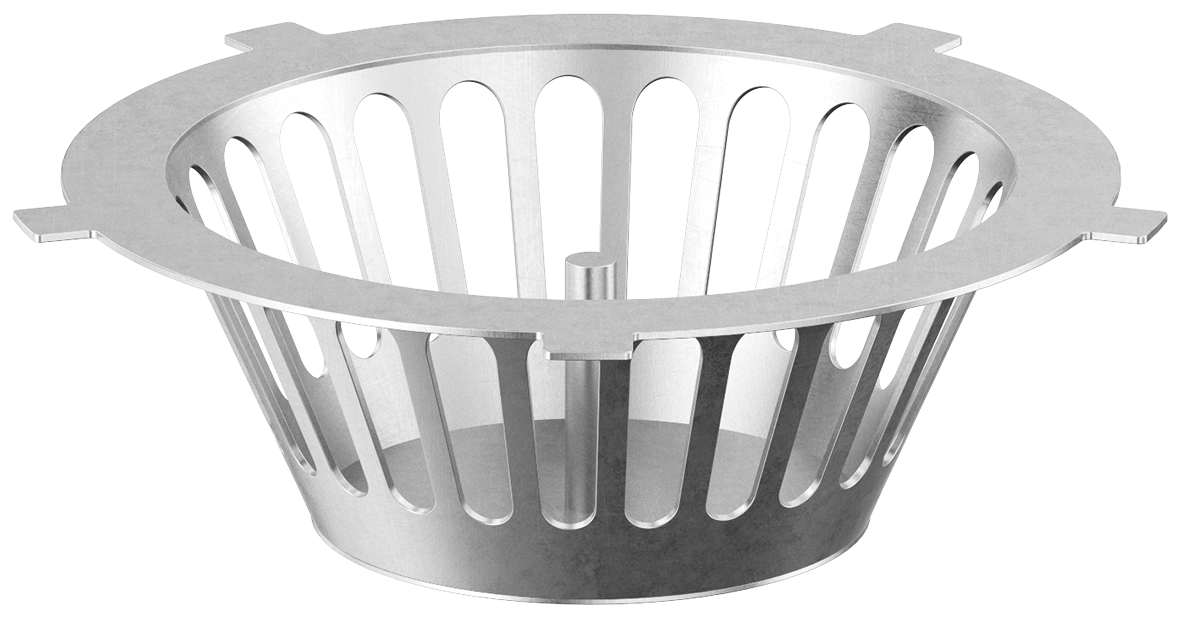

Herausnehmbarer Schmutzfang

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
    • Stutzenneigung: 90°/0°
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 70 – DN 100
  • Oberteil aus Gusseisen
    • DN 70/DN 100
Beschreibung
  • Aus Edelstahl
Artikel-Nr.
7000.03.02

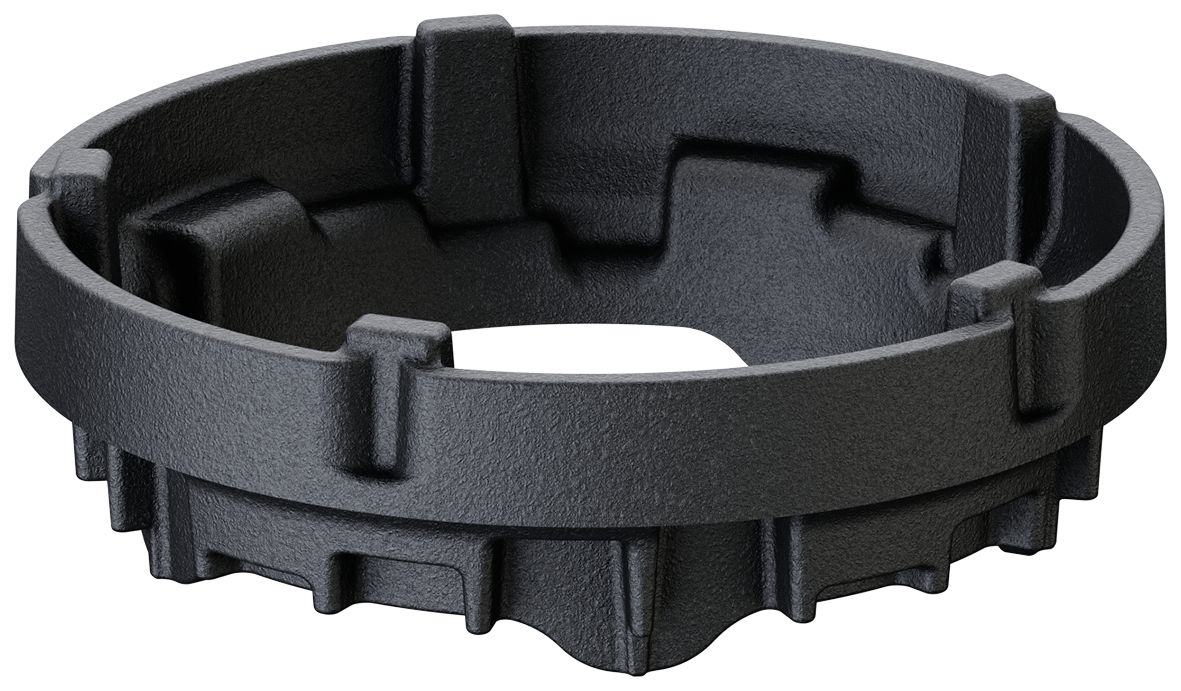

Höhenverstellring

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
  • Parkdeckabläufe Passavant aus Gusseisen
  • Rost mit Rahmen
    • 7000.08.02
    • 7000.44.02
Beschreibung
  • Aus Gusseisen, mit Anstrich
  • Belastungsklasse: M 125
  • Höhenverstellbarkeit: 25 – 40 mm
  • Gewicht: 1,3 kg
Artikel-Nr.
7000.05.02

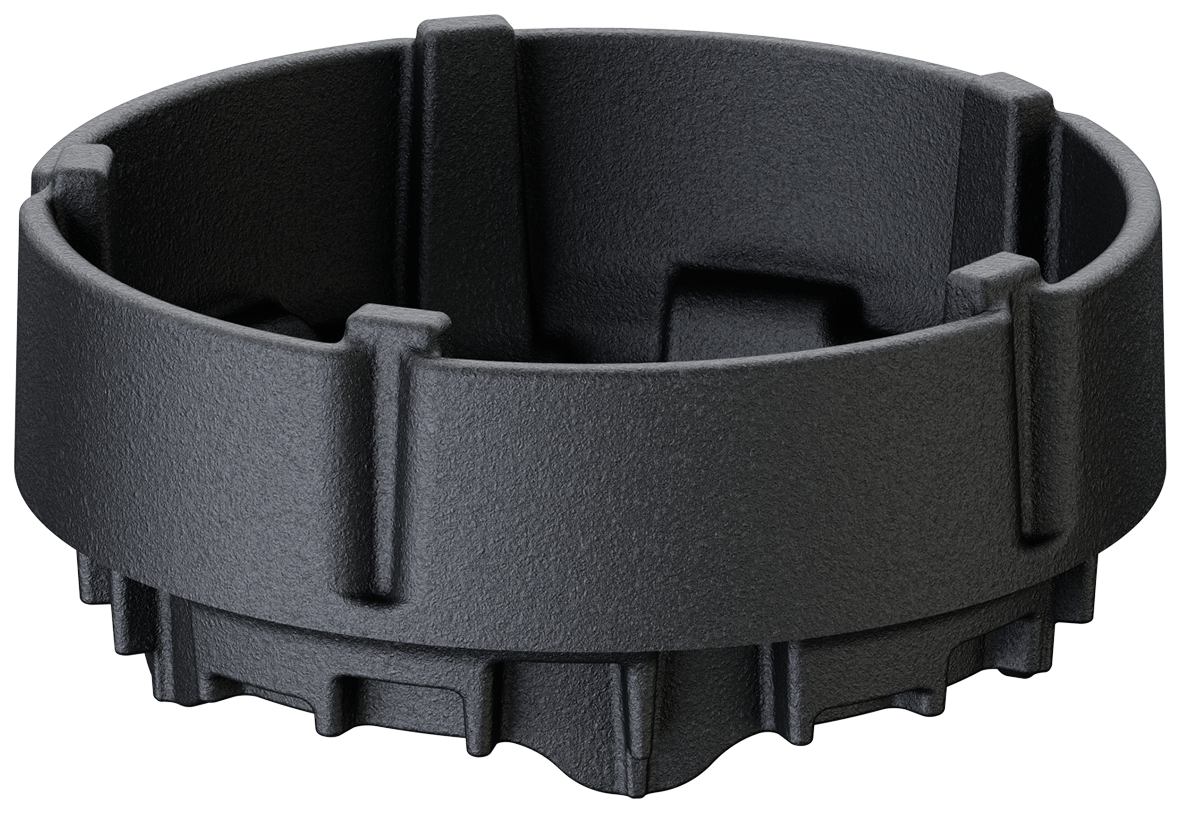

Höhenverstellring

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
  • Parkdeckabläufe Passavant aus Gusseisen
  • Rost mit Rahmen
    • 7000.08.02
    • 7000.44.02
Beschreibung
  • Aus Gusseisen, mit Anstrich
  • Belastungsklasse: M 125
  • Höhenverstellbarkeit: 45 – 60 mm
  • Gewicht: 1,9 kg
Artikel-Nr.
7000.06.02

Kiesfang

Passend für
  • Flachdachabläufe aus Gusseisen
    • Passavant Spin DN 70/DN 100
    • Spin DN 70
    • Passavant Jet DN 50
Beschreibung
  • Aus Edelstahl
  • Mit abnehmbarem Deckel
  • Gewicht: 1,2 kg
Artikel-Nr.
7000.02.00

Höhenausgleich

Passend für
  • Kiesfang
    • 7000.12.00
    • 7000.02.00
Beschreibung
  • Aus Edelstahl
  • Mit 2 Befestigungsschrauben
  • Höhe: 65 mm
  • Nur in Verbindung mit Kiesfang einsetzbar
  • Gewicht: 0,3 kg
Artikel-Nr.
7000.11.00

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg
Artikel-Nr.
5169.20.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg
Artikel-Nr.
5169.30.26

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg
Artikel-Nr.
5169.40.26

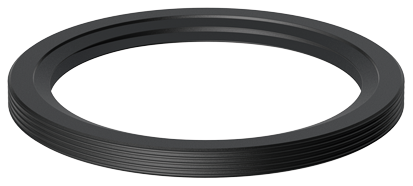

Lippendichtring

Passend für
  • Oberteil zu Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Oberteil zu Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
  • Staurohr für Notüberlauf 7047.10.55, 7033.10.52
  • Oberteil zu Flachdachabläufen Spin
    • DN 70
  • Finor 2-teilig aus Gusseisen
Beschreibung
  • Durchmesser: 136 mm
  • Gewicht: 0,1 kg
Artikel-Nr.
7047.00.26
