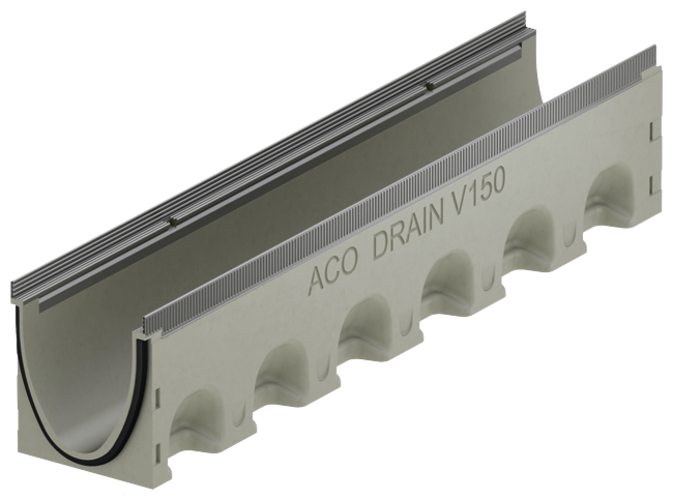

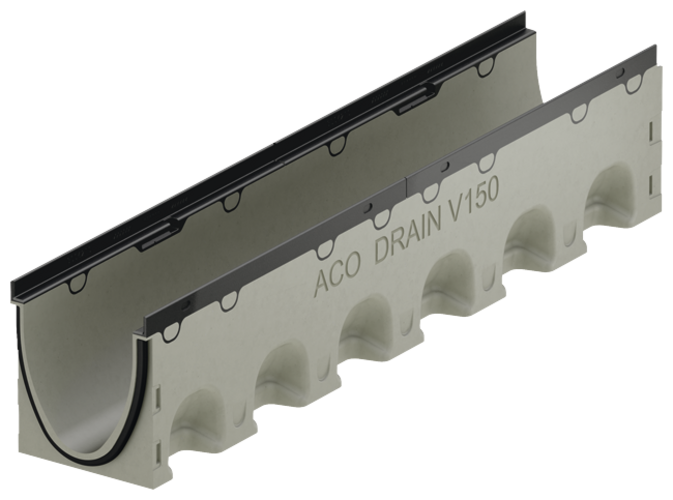

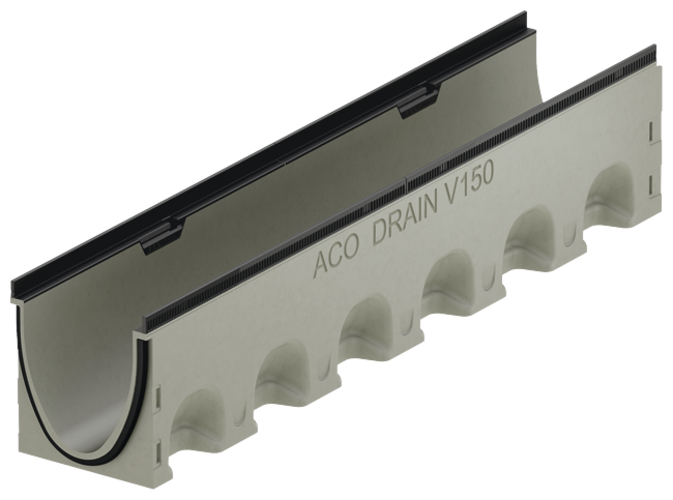

ACO DRAIN® Multiline NX - Rinnenkörper ohne Sohlengefälle, 1000 mm
Produktvorteile
- Rinnenkörper aus neu entwickeltem ACO Werkstoff NEXITE®
- Hohe Packungsdichte durch mineralische Feinstfüllstoffe
- Besondere Festigkeit und Belastbarkeit
- Recyclebar und umweltzertifiziert (gemäß KIWA-Prüfsiegel BRL 5070)
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01398)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Gewohnt einfacher Einbau
- Grundwasser- und Bauwerkschutz
- Für ein kontrolliertes Regenwassermanagement
- Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Mit schraubloser Rostarretierung Drainlock
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Ausführung Kantenschutz: Stahl verzinkt
ACO Drainlock Roste, NW 150, Klasse B 125
ACO Drainlock Roste, NW 150, Klasse C 250
ACO Drainlock Roste, NW 150, Klasse D 400
ACO SlotTop Schlitzrahmen, NW 150, Klasse D 400
ACO Drainlock Roste, NW 150, Klasse E 600
Silikonfett
Passend für
Seal in Technologie
- NW 100
- Typ 0.0: ca. 40 Rinnenstöße
- Typ 10.0: ca. 30 Rinnenstöße
- Typ 20.0: ca. 20 Rinnenstöße
- NW 150
- Typ 0.0: ca. 30 Rinnenstöße
- Typ 10.0: ca. 20 Rinnenstöße
- Typ 20.0: ca. 10 Rinnenstöße
- NW 200
- Typ 0.0: ca. 20 Rinnenstöße
- Typ 10.0: ca. 15 Rinnenstöße
- Typ 20.0: ca. 12 Rinnenstöße
- NW 300
- Typ 0.0: ca. 10 Rinnenstöße
- Typ 10.0: ca. 7 Rinnenstöße
- Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
- Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
- Inhalt: 23g
- Gewicht: 0,1 kg
Kombistirnwand
Passend für
- V 150 S 0. – 20.
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 25 mm
- Gewicht: 3,2 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 S 0.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Gewicht: 2,5 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 S 5.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Gewicht: 2,9 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 S 10.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Gewicht: 3,2 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 S 20.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Gewicht: 4,2 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 S 0.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,2 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 S 5.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,3 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 S 10.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,4 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 S 20.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,9 kg
Zwischenelement (Gusseisen)
Passend für

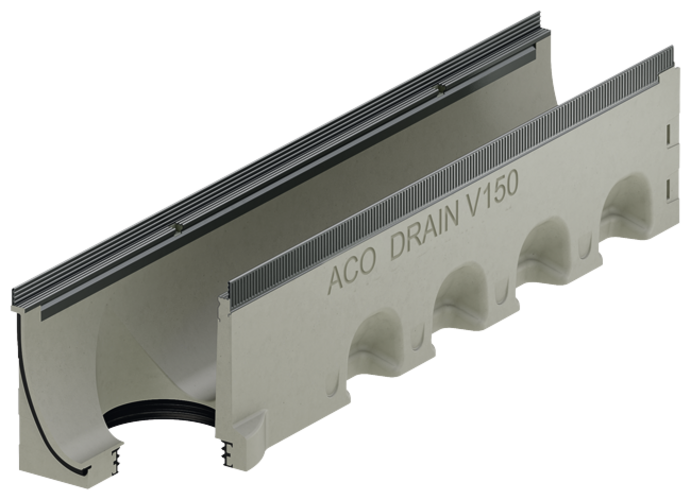

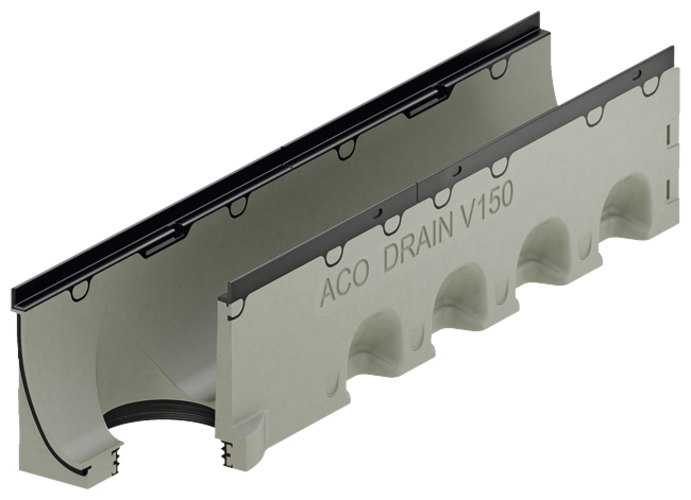

- Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 14,4 kg
Geruchsverschluss
Passend für
- Multiline Seal in
- DN/OD 160
Beschreibung
- Edelstahl (V2A)
- DN/OD 160
- Gewicht: 0,7 kg
Kombistirnwand
Beschreibung
- Gewicht: 3,2 kg
Adapter für Fließrichtungswechsel
Beschreibung
- Gewicht: 2,3 kg
Stirnwand für Rinnenende (LLD)
Beschreibung
- Gewicht: 2,5 kg
Adapter für Fließrichtungswechsel
Beschreibung
- Gewicht: 2,4 kg
Stirnwand für Rinnenende (LLD)
Beschreibung
- Gewicht: 3 kg
Adapter für Fließrichtungswechsel
Beschreibung
- Gewicht: 2,6 kg
Stirnwand für Rinnenende (LLD)
Beschreibung
- Gewicht: 3,4 kg
Adapter für Fließrichtungswechsel
Stirnwand für Rinnenende (LLD)
