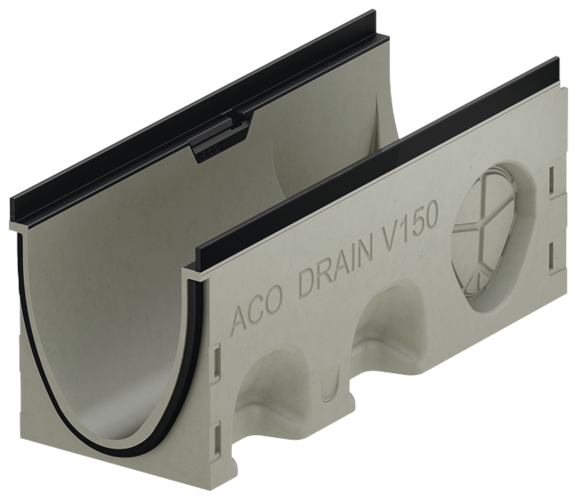

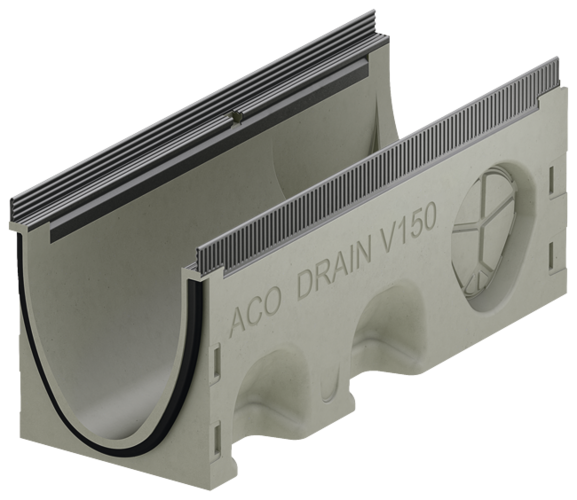

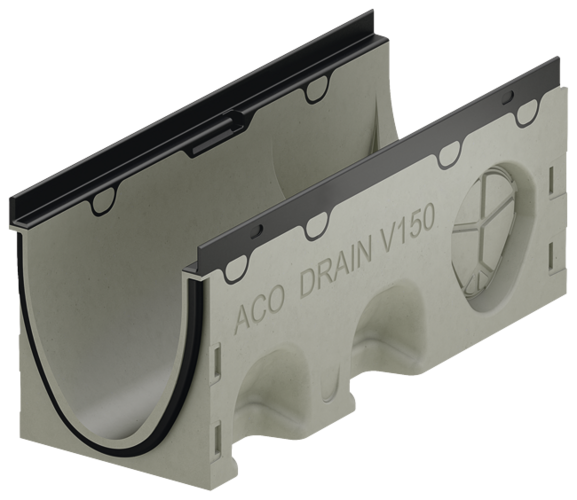

ACO DRAIN® Multiline NX - Rinnenkörper ohne Sohlengefälle, 500 mm
Produktvorteile
- Rinnenkörper aus neu entwickeltem ACO Werkstoff NEXITE®
- Hohe Packungsdichte durch mineralische Feinstfüllstoffe
- Besondere Festigkeit und Belastbarkeit
- Recyclebar und umweltzertifiziert (gemäß KIWA-Prüfsiegel BRL 5070)
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01398)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Gewohnt einfacher Einbau
- Grundwasser- und Bauwerkschutz
- Für ein kontrolliertes Regenwassermanagement
- Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Mit schraubloser Rostarretierung Drainlock
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Ausführung Kantenschutz: Stahl verzinkt
| Abmessungen | Typ | Gewicht | Artikel-Nr. | Downloads | Merken | |||
|---|---|---|---|---|---|---|---|---|
| Länge | Breite | Höhe | ||||||
| [mm] | [mm] | [mm] | [kg] | |||||
 | 500 | 187 | 212 | 0.1 | 15,30 | 3012102 | ||
| 237 | 5.1 | 16,90 | 3012103 | |||||
| 262 | 10.1 | 18,40 | 3012104 | |||||
| 312 | 20.1 | 3012105 | ||||||
ACO Drainlock Roste, NW 150, Klasse B 125
ACO Drainlock Roste, NW 150, Klasse C 250
ACO Drainlock Roste, NW 150, Klasse D 400
ACO SlotTop Schlitzrahmen, NW 150, Klasse D 400
ACO Drainlock Roste, NW 150, Klasse E 600
Silikonfett
Passend für
Seal in Technologie
- NW 100
- Typ 0.0: ca. 40 Rinnenstöße
- Typ 10.0: ca. 30 Rinnenstöße
- Typ 20.0: ca. 20 Rinnenstöße
- NW 150
- Typ 0.0: ca. 30 Rinnenstöße
- Typ 10.0: ca. 20 Rinnenstöße
- Typ 20.0: ca. 10 Rinnenstöße
- NW 200
- Typ 0.0: ca. 20 Rinnenstöße
- Typ 10.0: ca. 15 Rinnenstöße
- Typ 20.0: ca. 12 Rinnenstöße
- NW 300
- Typ 0.0: ca. 10 Rinnenstöße
- Typ 10.0: ca. 7 Rinnenstöße
- Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
- Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
- Inhalt: 23g
- Gewicht: 0,1 kg

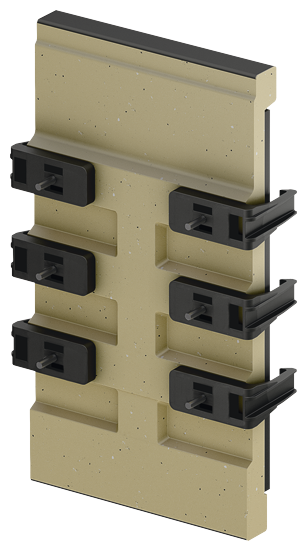

Kombistirnwand
Beschreibung
- Gewicht: 3,2 kg

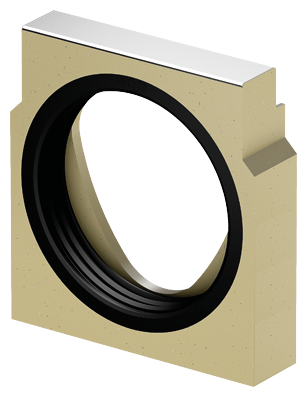

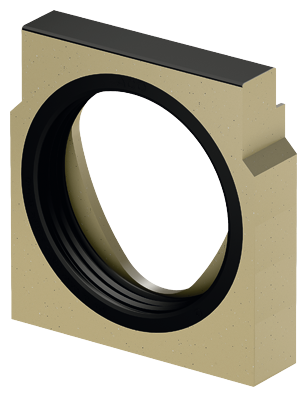

Stirnwand für Rinnenende (LLD)
Passend für
- V 150 S 0.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Gewicht: 2,5 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 S 5.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Gewicht: 2,9 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 S 10.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Gewicht: 3,2 kg
Stirnwand für Rinnenende (LLD)
Passend für
- V 150 S 20.
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, wasserdichten Rohranschluss
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Gewicht: 4,2 kg

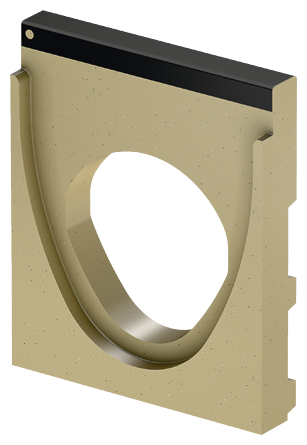

Adapter für Fließrichtungswechsel
Passend für
- V 150 S 0.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,2 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 S 5.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,3 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 S 10.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,4 kg
Adapter für Fließrichtungswechsel
Passend für
- V 150 S 20.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 40 mm
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,9 kg

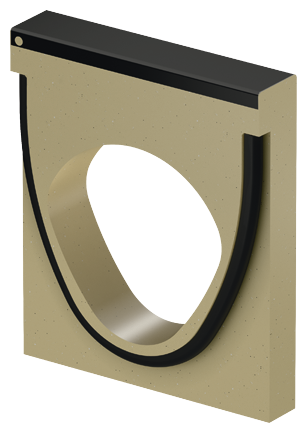

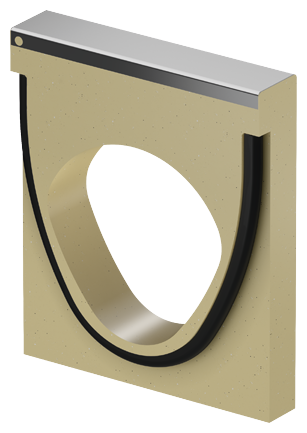

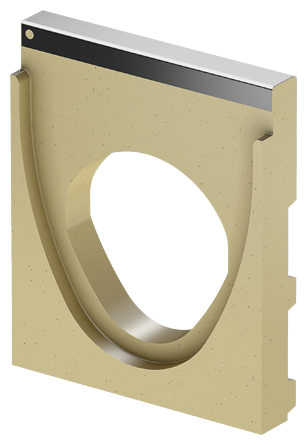

Adapter für Eck-, T- und Kreuzverbindungen
Passend für
- V 150 S 0.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 25 mm
- Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
- Zum Ankleben an den Rinnenkörper
- Gewicht: 1,9 kg
Adapter für Eck-, T- und Kreuzverbindungen
Passend für
- V 150 S 5.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 25 mm
- Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2 kg
Adapter für Eck-, T- und Kreuzverbindungen
Passend für
- V 150 S 10.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 25 mm
- Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,1 kg
Adapter für Eck-, T- und Kreuzverbindungen
Passend für
- V 150 S 20.
Beschreibung
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 25 mm
- Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
- Zum Ankleben an den Rinnenkörper
- Gewicht: 2,4 kg
Adapter für Eck-, T- und Kreuzverbindungen
Beschreibung
- Gewicht: 2 kg
Adapter für Fließrichtungswechsel
Beschreibung
- Gewicht: 2,3 kg
Stirnwand für Rinnenende (LLD)
Beschreibung
- Gewicht: 2,5 kg
Adapter für Eck-, T- und Kreuzverbindungen
Beschreibung
- Gewicht: 2,1 kg
Adapter für Fließrichtungswechsel
Beschreibung
- Gewicht: 2,4 kg
Stirnwand für Rinnenende (LLD)
Beschreibung
- Gewicht: 3 kg
Adapter für Eck-, T- und Kreuzverbindungen
Beschreibung
- Gewicht: 2,2 kg
Adapter für Fließrichtungswechsel
Beschreibung
- Gewicht: 2,6 kg
Stirnwand für Rinnenende (LLD)
Beschreibung
- Gewicht: 3,4 kg
Adapter für Eck-, T- und Kreuzverbindungen
Adapter für Fließrichtungswechsel
Stirnwand für Rinnenende (LLD)
