Einlaufkästen, 500 mm für ACO DRAIN® Monoblock PD 100 V

Produktvorteile

  • Rinnenkörper in monolithischer Bauweise ohne Klebefuge, anthrazit
  • Mit V-Querschnitt
  • Aus Polymerbeton

Produktinformationen

  • Rinnensystem gemäß ÖNORM EN 1433
  • Nennweite 100 mm
  • Schlitzweite 8 mm
  • Belastungsklassen A 15 – D 400 gemäß ÖNORM EN 1433
  • Für Bereiche im Garten- und Landschaftsbau sowie Verkehrsflächen
  • Mit integrierter Lippenlabyrinthdichtung für horizontalen, flüssigkeitsdichten Rohranschluss DN/OD 110
  • Kantenschutz aus Gusseisen
  • Mit Stegrost aus Gusseisen EN-GJS
  • Schraublose Arretierung Drainlock®
  • Mit integriertem Schlammeimer aus Kunststoff
  • Farbe: natur
  • Mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen
  • Mit integrierter Lippenlabyrinthdichtung für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Stegrost aus Gusseisen EN-GJS
  • Mit integriertem Schlammeimer aus Kunststoff

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

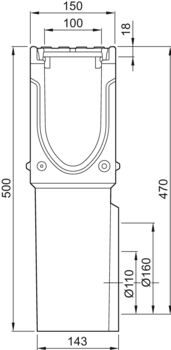

AbmessungenFließquerschnittRohranschlussGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][cm²/m][mm][kg]
50015050037111031,3010837
16031,5010838

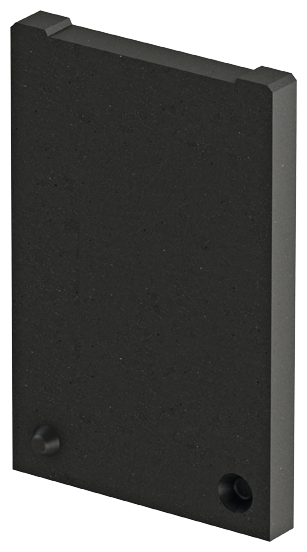

Kombistirnwand

Passend für
  • PD 100 V
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton (anthrazitschwarz durchgefärbt)
  • Baulänge 20 mm
  • Gewicht: 1,4 kg

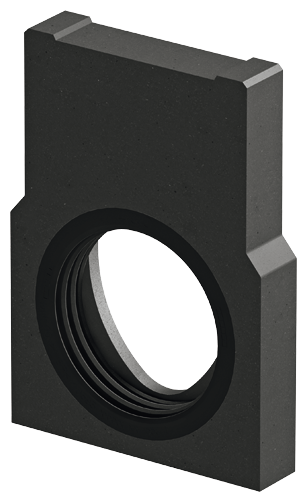

Stirnwand für Rinnenende

Passend für
  • PD 100 V
Beschreibung
  • Aus Polymerbeton (anthrazitschwarz durchgefärbt)
  • Mit integrierter Lippenlabyrinthdichtung, DN/OD 110 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Baulänge 25 mm
  • Gewicht: 1,2 kg

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
  • Hofablauf
Beschreibung
  • PVC
  • DN/OD 110
  • Länge: 100 mm
  • Gewicht: 0,1 kg

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 160
  • Punktablauf
Beschreibung
  • PVC
  • DN/OD 160
  • Länge: 150 mm
  • Gewicht: 0,5 kg

Geruchsverschluss

Passend für
  • Einlaufkästen mit Abgang DN/OD 160
  • Punktablauf
Beschreibung
  • PVC
  • DN/OD 160
  • Gewicht: 1,9 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg
