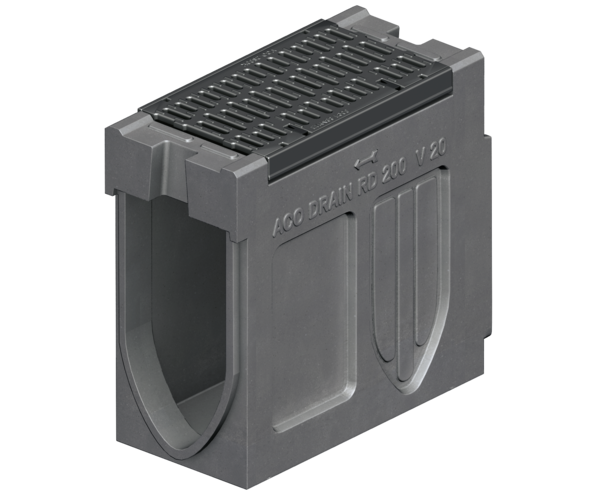

Revisionselement, 660 mm für ACO DRAIN® Monoblock RD 200 V anthrazit

Produktvorteile

  • Rinnenkörper in monolithischer Bauweise ohne Klebefuge, natur
  • Mit V-Querschnitt
  • Aus Polymerbeton

Produktinformationen

  • Rinnensystem gemäß DIN EN 1433/DIN 19580
  • Nennweite 200 mm
  • Klassen D 400 – F 900

1)

  • Für Rohranschlüsse in LAU-Anlagen ist gemäß abZ ausschließlich die Ausführung mit eingegossenem PE-HD Rohrstutzen zulässig
  • Für die Ausführung mit eingegossenem PE-HD Rohrstutzen gilt Lieferzeit auf Anfrage
  • Wahlweise mit ausschlagbarer Vorformung oder senkrechtem, flüssigkeitsdichtem Rohranschluss
  • Bei der Ausführung mit senkrechtem, flüssigkeitsdichtem Rohranschluss wahlweise mit Lippenlabyrinthdichtung (LLD) aus NBR oder eingegossenem PE-HD Rohrstutzen SDR 17,6
  • Mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen
  • Mit Stegrost aus Gusseisen EN-GJS

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

AbmessungenFließquerschnittTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][cm²/m][kg]
6602603309350.151,60130052
53093520.167,60130053
3309350.251,00130054
53093520.267,00130055

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Bandschlinge, 1,5 m

Passend für
  • Monoblock Rinnenkörper
    • Baulänge 1,0 m
    • Typ RD 100 V/RD 200 V
Beschreibung
  • Zum sicheren Heben/Bewegen
  • 2 Stück erforderlich
  • Nutzlänge: 1,5 m
  • Nenntragfähigkeit doppelt (WLL) = 1.000 Kg
  • Gewicht: 1 kg

Bandschlinge, 2,0 m

Passend für
  • Monoblock Rinnenkörper
    • Baulänge 2,0 m
    • Typ RD 200 V/RD 300
Beschreibung
  • Zum sicheren Heben/Bewegen
  • 2 Stück erforderlich
  • Nutzlänge: 2,0 m
  • Nenntragfähigkeit doppelt (WLL) = 1.000 Kg
  • Gewicht: 1 kg
