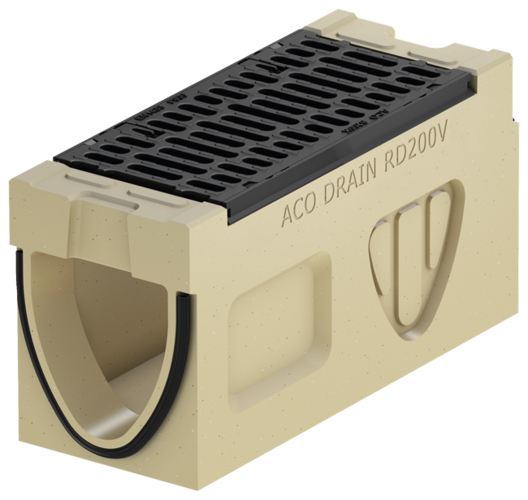

Revisionselement, 660 mm für ACO DRAIN® Monoblock RD 200 V
Produktvorteile
- Rinnenkörper in monolithischer Bauweise ohne Klebefuge, natur
- Mit integrierter EPDM-Profildichtung auf der Auslaufseite für eine flüssigkeitsdichte Verlegung von oben
- Nachträgliches Abdichten der Rinnenstöße entfällt
- Mit V-Querschnitt
- Aus Polymerbeton
Produktinformationen
- Rinnensystem gemäß DIN EN 1433/DIN 19580
- Nennweite 200 mm
- Klasse F 900
1)
- Anwendungsbereiche:
- Autobahn
- Straße
- Bei Ausführung mit senkrechtem, flüssigkeitsdichtem Rohranschluss mit Lippenlabyrinthdichtung (LLD)
- Mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen
- Klasse F 900
- Mit schraublos verkehrssicher verriegeltem und abnehmbarem Stegrost aus Gusseisen EN-GJS
- Mit integrierter EPDM Dichtung auf der Auslaufseite
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Stirnwand für Rinnenanfang
Passend für
- Powerblock
Beschreibung
Aus Polymerbeton
Baulänge 70 mm
mit integrierter EPDM-Dichtung
- Gewicht: 10,6 kg
Stirnwand für Rinnenanfang
Passend für
- RD 200 V 20.0
Beschreibung
Aus Polymerbeton
Baulänge 70 mm
mit integrierter EPDM-Dichtung
- Gewicht: 14 kg
Stirnwand für Rinnenende
Passend für
- Powerblock
Beschreibung
- Aus Polymerbeton
- Baulänge 86 mm
- Gewicht: 12 kg
Stirnwand für Rinnenende
Passend für
- RD 200 V 20.0
Beschreibung
- Aus Polymerbeton
- Baulänge 86 mm
- Gewicht: 18 kg
Stirnwand für Rinnenende (LLD)
Passend für
RD 200 V 0.0
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss
- Baulänge 86 mm
- Gewicht: 10,6 kg
Stirnwand für Rinnenende (LLD)
Passend für
- RD 200 V 20.0
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss
- Baulänge 86 mm
- Gewicht: 16,5 kg
Adapter für Fließrichtungswechsel
Passend für
RD 200 V 0.0
Beschreibung
Aus Polymerbeton
Baulänge: 140 mm
mit integrierter EPDM-Dichtung (2x)
- Gewicht: 15 kg
Adapter für Fließrichtungswechsel
Passend für
- RD 200 V 20.0
Beschreibung
Aus Polymerbeton
Baulänge: 140 mm
mit integrierter EPDM-Dichtung (2x)
- Gewicht: 18,5 kg
Adapter zum flüssigkeitsdichten Anschluss seitlich am Revisionselement
Passend für
RD 200 V 0.0
Beschreibung
- Aus Polymerbeton
- Baulänge: 86 mm
- Gewicht: 11 kg
Adapter zum flüssigkeitsdichten Anschluss seitlich am Revisionselement
Passend für
- RD 200 V 20.0
Beschreibung
- Aus Polymerbeton
- Baulänge: 86 mm
- Gewicht: 13 kg
1/2 Adapter für bauseitige Längenanpassungen
Passend für
- RD 200 V 0.0
Beschreibung
- Aus Polymerbeton
- Baulänge 70 mm
- Mit integrierter EPDM-Dichtung
- Gewicht: 7,5 kg
1/2 Adapter für bauseitige Längenanpassungen
Passend für
- RD 200 V 20.0
Beschreibung
- Aus Polymerbeton
- Baulänge 70 mm
- Mit integrierter EPDM-Dichtung
- Gewicht: 9 kg
Stirnwand für Rinnenanfang
Passend für
- Powerblock
Beschreibung
- Gewicht: 8,3 kg
Stirnwand für Rinnenende
Passend für
- Powerblock
Beschreibung
- Gewicht: 10,7 kg
Stirnwand für Rinnenanfang
Beschreibung
- Gewicht: 13 kg
Rohrstutzen
Passend für
- Rinnenkörper und Einlaufkästen mit Abgang DN/OD 160
- Punktablauf
Beschreibung
- PVC
- DN/OD 160
- Länge: 150 mm
- Gewicht: 0,5 kg
Geruchsverschluss
Passend für
- Einlaufkästen mit Abgang DN/OD 160
- Punktablauf
Beschreibung
- PVC
- DN/OD 160
- Gewicht: 1,9 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Stirnwand für Rinnenanfang
Passend für
- Powerblock
Beschreibung
Aus Polymerbeton
Baulänge 70 mm
mit integrierter EPDM-Dichtung
- Gewicht: 10,6 kg
Stirnwand für Rinnenanfang
Passend für
- RD 200 V 20.0
Beschreibung
Aus Polymerbeton
Baulänge 70 mm
mit integrierter EPDM-Dichtung
- Gewicht: 14 kg
Stirnwand für Rinnenende
Passend für
- Powerblock
Beschreibung
- Aus Polymerbeton
- Baulänge 86 mm
- Gewicht: 12 kg
Stirnwand für Rinnenende
Passend für
- RD 200 V 20.0
Beschreibung
- Aus Polymerbeton
- Baulänge 86 mm
- Gewicht: 18 kg
Stirnwand für Rinnenende (LLD)
Passend für
RD 200 V 0.0
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss
- Baulänge 86 mm
- Gewicht: 10,6 kg
Stirnwand für Rinnenende (LLD)
Passend für
- RD 200 V 20.0
Beschreibung
- Aus Polymerbeton
- Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 160 für horizontalen, flüssigkeitsdichten Rohranschluss
- Baulänge 86 mm
- Gewicht: 16,5 kg
Adapter für Fließrichtungswechsel
Passend für
RD 200 V 0.0
Beschreibung
Aus Polymerbeton
Baulänge: 140 mm
mit integrierter EPDM-Dichtung (2x)
- Gewicht: 15 kg
Adapter für Fließrichtungswechsel
Passend für
- RD 200 V 20.0
Beschreibung
Aus Polymerbeton
Baulänge: 140 mm
mit integrierter EPDM-Dichtung (2x)
- Gewicht: 18,5 kg
Adapter zum flüssigkeitsdichten Anschluss seitlich am Revisionselement
Passend für
RD 200 V 0.0
Beschreibung
- Aus Polymerbeton
- Baulänge: 86 mm
- Gewicht: 11 kg
Adapter zum flüssigkeitsdichten Anschluss seitlich am Revisionselement
Passend für
- RD 200 V 20.0
Beschreibung
- Aus Polymerbeton
- Baulänge: 86 mm
- Gewicht: 13 kg
1/2 Adapter für bauseitige Längenanpassungen
Passend für
- RD 200 V 0.0
Beschreibung
- Aus Polymerbeton
- Baulänge 70 mm
- Mit integrierter EPDM-Dichtung
- Gewicht: 7,5 kg
1/2 Adapter für bauseitige Längenanpassungen
Passend für
- RD 200 V 20.0
Beschreibung
- Aus Polymerbeton
- Baulänge 70 mm
- Mit integrierter EPDM-Dichtung
- Gewicht: 9 kg
Stirnwand für Rinnenanfang
Passend für
- Powerblock
Beschreibung
- Gewicht: 8,3 kg
Stirnwand für Rinnenende
Passend für
- Powerblock
Beschreibung
- Gewicht: 10,7 kg
Stirnwand für Rinnenanfang
Beschreibung
- Gewicht: 13 kg
Rohrstutzen
Passend für
- Rinnenkörper und Einlaufkästen mit Abgang DN/OD 160
- Punktablauf
Beschreibung
- PVC
- DN/OD 160
- Länge: 150 mm
- Gewicht: 0,5 kg
Geruchsverschluss
Passend für
- Einlaufkästen mit Abgang DN/OD 160
- Punktablauf
Beschreibung
- PVC
- DN/OD 160
- Gewicht: 1,9 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
