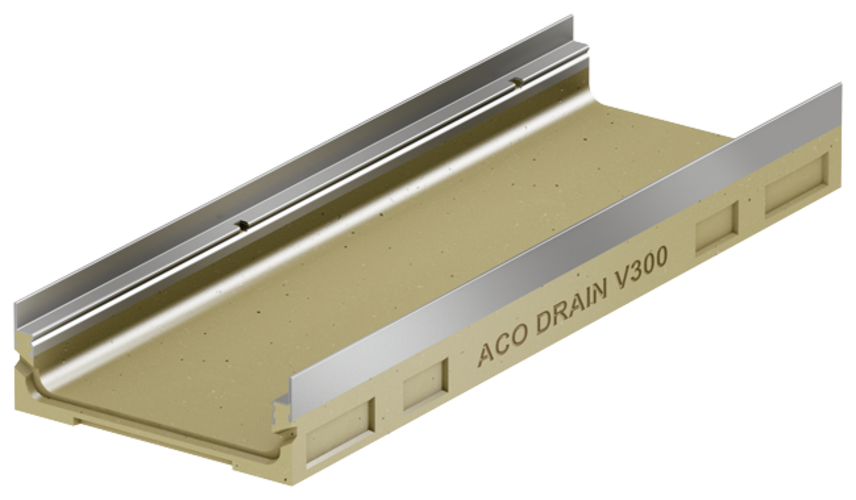

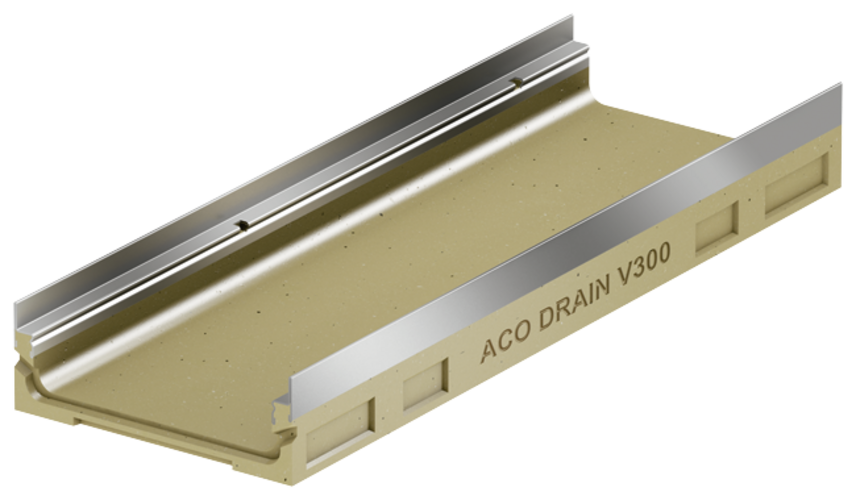

ACO DRAIN® Multiline - Flachrinnen ohne Sohlengefälle, 1000 mm
Produktvorteile
- Leichter Polymerbeton mit glatter Oberfläche
- Flüssigkeitsdicht, chemikalien-, frost- und tausalzbeständig
- Optimaler Selbstreinigungseffekt
- Schraublose Arretierung Drainlock®
- Integrierter Kantenschutz
Produktinformationen
- Entsprechend ÖNORM EN 1433
- Mit Drainlock®
- Mit integriertem Kantenschutz
- Mit V-Querschnitt
- Lichte Weite 300 mm
- Belastungsklassen A 15 bis E 600 gemäß ÖNORM EN 1433
- Aus Polymerbeton
- Mit ACO DRAIN® Sicherheitsfalz (SF) für flüssigkeitsdichte Verlegung
- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss
- Ausführung mit senkrechtem, flüssigkeitsdichtem Rohranschluss mit Lippenlabyrinthdichtung (LLD) aus NBR
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Material Zarge: Stahl verzinkt
| Abmessungen | Gewicht | Artikel-Nr. | Downloads | Merken | |||
|---|---|---|---|---|---|---|---|
| Länge | Breite | Höhe Anfang/Ende | |||||
| [mm] | [mm] | [mm] | [kg] | ||||
 | 1000 | 350 | 120 | 30,80 | 13521 | ||
 | 1000 | 350 | 120 | 29,90 | 13522 | ||
ACO Drainlock Roste, NW 300, Klasse B 125
ACO Drainlock Roste, NW 300, Klasse C 250
ACO Drainlock Roste, NW 300, Klasse D 400
ACO Drainlock Roste, NW 300, Klasse E 600
Gusseisenroste Freestyle

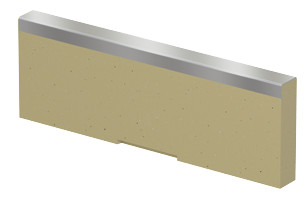

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinnen
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Stahl verzinkt
- Baulänge 30 mm
- Gewicht: 2,8 kg

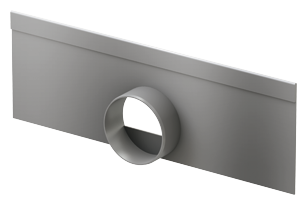

Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinnen
- 120 mm, DN/OD 75
Beschreibung
- Stahl verzinkt
- Baulänge 4 mm
- Gewicht: 0,9 kg

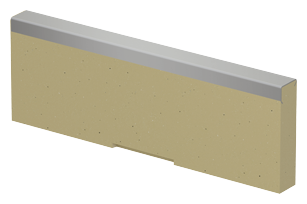

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinnen
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz Edelstahl
- Baulänge 30 mm
- Gewicht: 2,9 kg

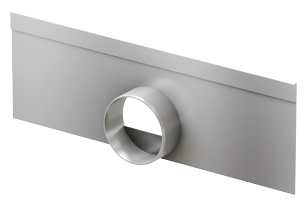

Stirnwand mit Stutzen für Rinnenende (Flachrinne)
Passend für
- Multiline Flachrinnen
- 120 mm, DN/OD 75
Beschreibung
- Aus Edelstahl
- Baulänge 4 mm
- Gewicht: 0,9 kg

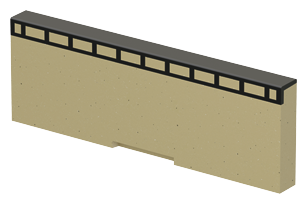

Kombistirnwand (Flachrinne)
Passend für
- Multiline Flachrinnen
Beschreibung
- Für Rinnenanfang und -ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 30 mm
- Gewicht: 3,3 kg

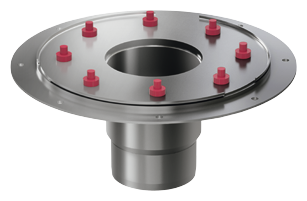

Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Gewicht: 5 kg

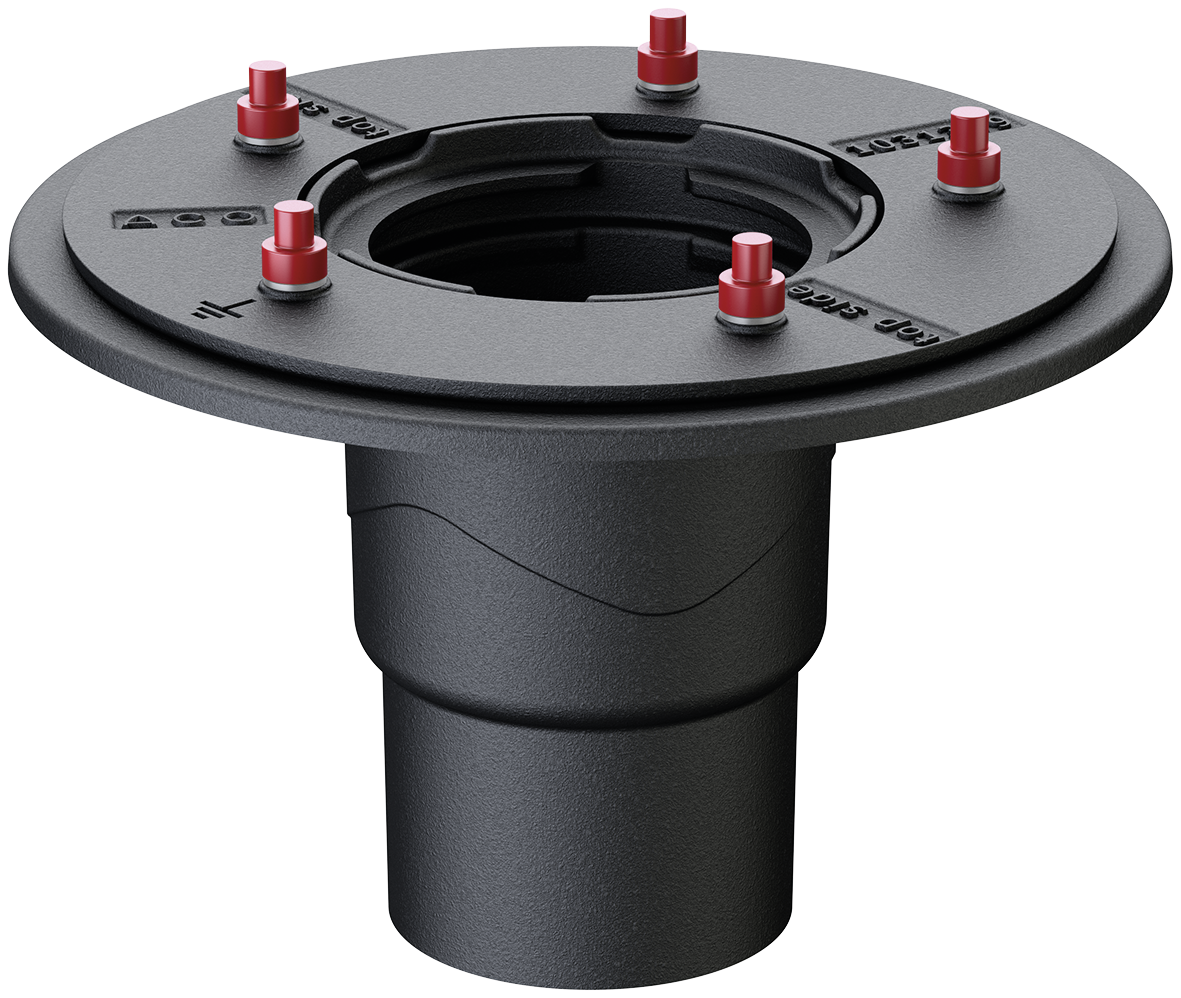

Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 13,1 kg

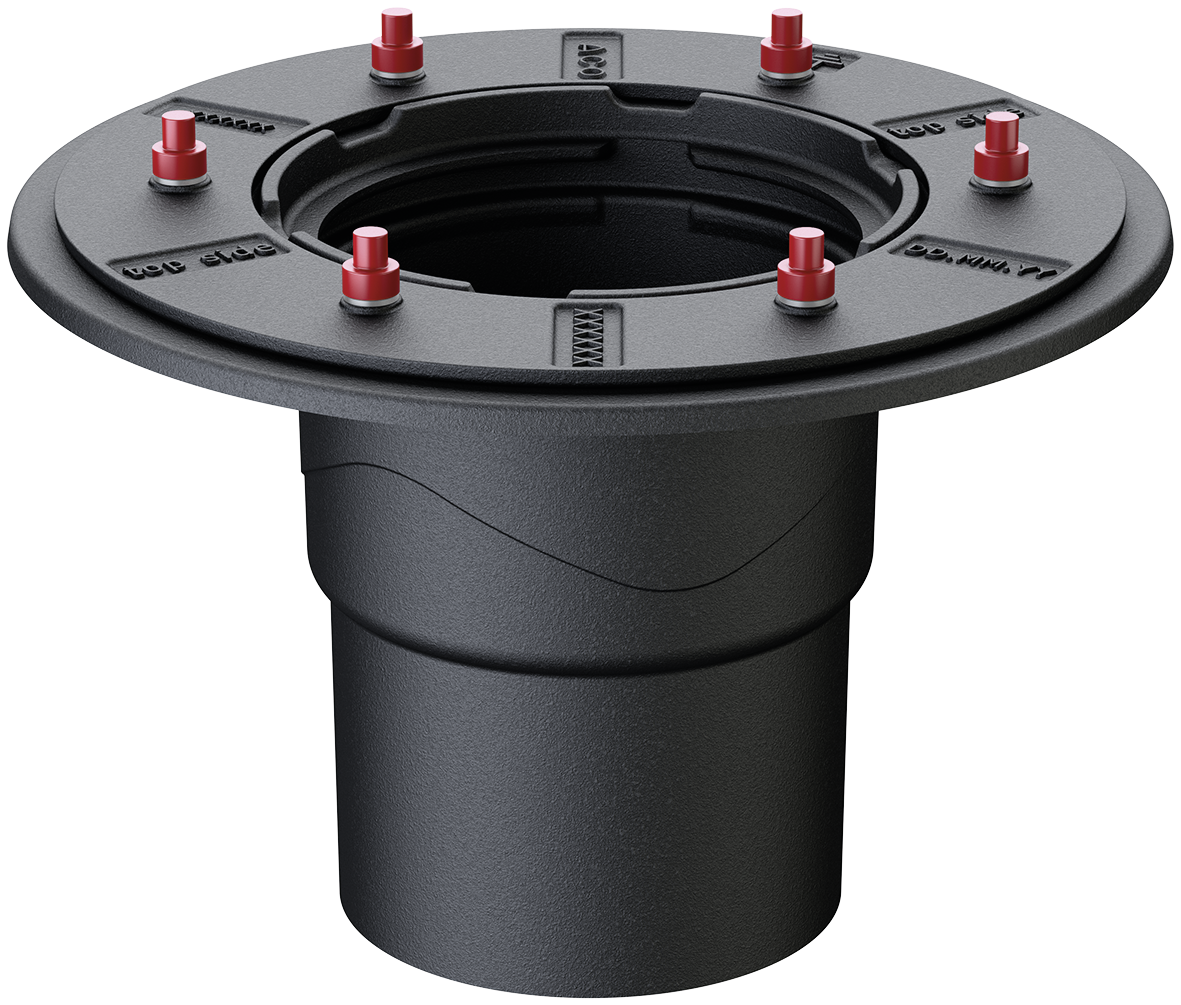

Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 14,4 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Gewicht: 0,2 kg
