Rinnenkoerper Mit Sohlengefaelle 1000 Mm 355403

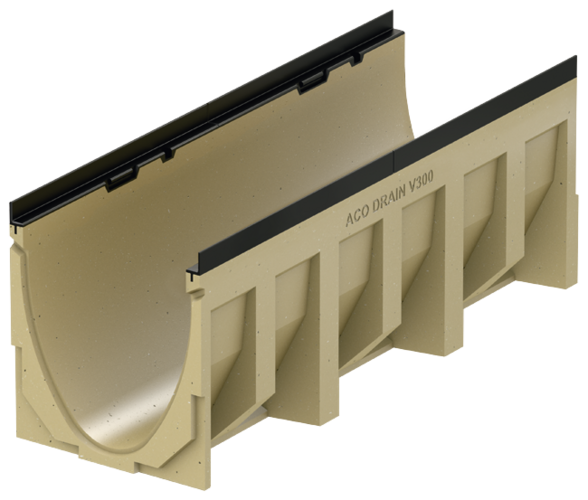

ACO DRAIN® Multiline - Rinnen mit Sohlengefälle, 1000 mm

Produktvorteile

  • Leichter Polymerbeton mit glatter Oberfläche
  • Flüssigkeitsdicht, chemikalien-, frost- und tausalzbeständig
  • Optimaler Selbstreinigungseffekt
  • Schraublose Arretierung Drainlock®
  • Integrierter Kantenschutz

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Mit Drainlock®
  • Mit integriertem Kantenschutz
  • Mit V-Querschnitt

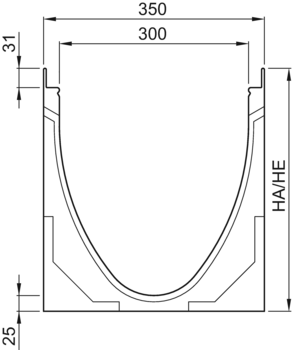

  • Lichte Weite 300 mm
  • Belastungsklassen A 15 bis E 600 gemäß ÖNORM EN 1433
  • Aus Polymerbeton
  • Mit ACO DRAIN® Sicherheitsfalz (SF) für flüssigkeitsdichte Verlegung
  • Zur Verlegung mit integriertem Sohlengefälle 0,5 %
  • Typ 1-10 für bis zu 10 m Stranglänge
  • Jeder Typ direkt an Einlaufkasten anschließbar
  • Kombinationsmöglichkeiten für den Rinnenkörper:
    • Typ 5 – 5.0 – 5.0.2 – 5.1 – 5.2
    • Typ 10 – 10.0 – 10.0.2 – 10.1 – 10.2

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000350385 / 390164,2013501
390 / 395265,2013502
395 / 400366,6013503
400 / 405466,7013504
405 / 410567,1013505
410 / 415667,7013506
415 / 420768,1013507
420 / 425868,5013508
425 / 430968,9013509
430 / 4351070,2013510

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000350385 / 390164,2013601
390 / 395265,2013602
395 / 400366,2013603
400 / 405466,7013604
405 / 410567,1013605
410 / 415667,7013606
415 / 420768,1013607
420 / 425868,5013608
425 / 430968,9013609
430 / 4351070,2013610

Ausführung Kantenschutz: Gusseisen

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000350385 / 390166,2013701
390 / 395267,2013702
395 / 400368,1013703
400 / 405468,9013704
405 / 410569,1013705
410 / 415669,7013706
415 / 420769,0013707
420 / 425870,0013708
425 / 430970,8013709
430 / 4351072,2013710
ACO Drainlock Abdeckroste

ACO Drainlock Roste, NW 300, Klasse B 125

ACO Drainlock Roste, NW 300, Klasse C 250

ACO Drainlock Roste, NW 300, Klasse C 250

ACO Drainlock Roste, NW 300, Klasse D 400

ACO Drainlock Roste, NW 300, Klasse D 400

ACO Drainlock Roste, NW 300, Klasse E 600

ACO Drainlock Roste, NW 300, Klasse E 600


Gusseisenroste Freestyle

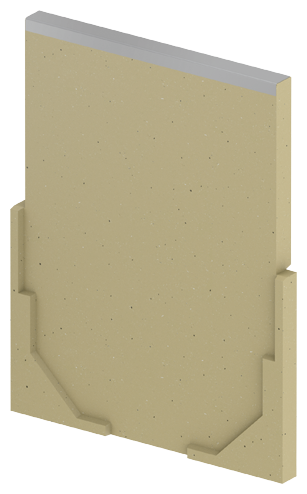

Kombistirnwand

Passend für
  • V 300 S 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 9,9 kg
Artikel-Nr.
13585

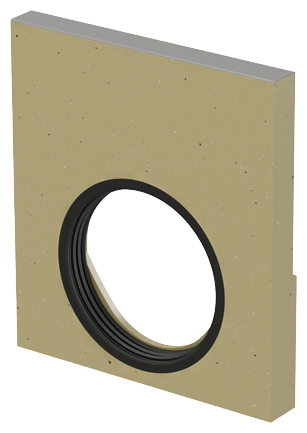

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 8,9 kg
Artikel-Nr.
13586

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 9,3 kg
Artikel-Nr.
13587

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 9,6 kg
Artikel-Nr.
13588

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 15.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 10,4 kg
Artikel-Nr.
13589

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 11,1 kg
Artikel-Nr.
13590

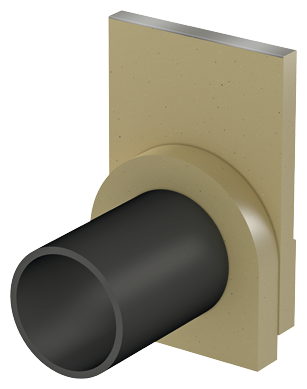

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 100 mm
  • Gewicht: 14,6 kg
Artikel-Nr.
130445

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 100 mm
  • Gewicht: 16,1 kg
Artikel-Nr.
130446

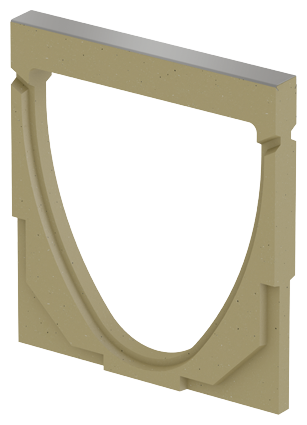

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 4,7 kg
Artikel-Nr.
13593

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 4,9 kg
Artikel-Nr.
13594

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 5,1 kg
Artikel-Nr.
13595

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 15.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 5,5 kg
Artikel-Nr.
13596

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 5,7 kg
Artikel-Nr.
13597

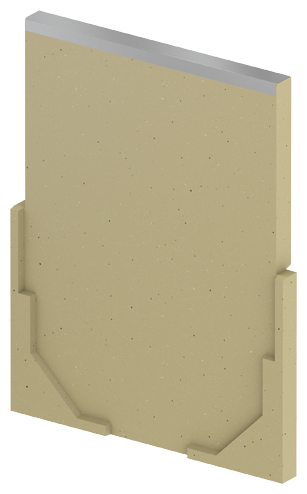

Kombistirnwand

Passend für
  • V 300 E 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Gewicht: 10 kg
Artikel-Nr.
13685

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 8,8 kg
Artikel-Nr.
13686

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 9,3 kg
Artikel-Nr.
13687

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 9,8 kg
Artikel-Nr.
13688

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 15.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 10,4 kg
Artikel-Nr.
13689

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 11,1 kg
Artikel-Nr.
13690

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Edelstahl
  • Baulänge 100 mm
  • Gewicht: 14,8 kg
Artikel-Nr.
130441

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Edelstahl
  • Baulänge 100 mm
  • Gewicht: 16,1 kg
Artikel-Nr.
130442

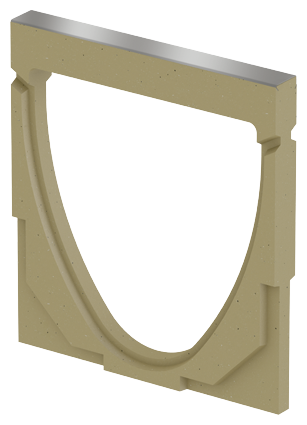

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 4,7 kg
Artikel-Nr.
13693

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 4,9 kg
Artikel-Nr.
13694

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 5,1 kg
Artikel-Nr.
13695

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 15.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 5,5 kg
Artikel-Nr.
13696

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 5,7 kg
Artikel-Nr.
13697

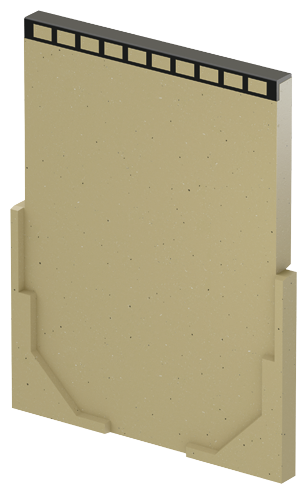

Kombistirnwand

Passend für
  • V 300 G 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 30 mm
  • Gewicht: 10,3 kg
Artikel-Nr.
13785

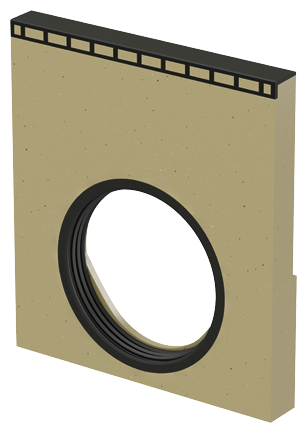

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 9,3 kg
Artikel-Nr.
13786

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 9,8 kg
Artikel-Nr.
13787

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 10,3 kg
Artikel-Nr.
13788

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 15.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 10,9 kg
Artikel-Nr.
13789

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 11,6 kg
Artikel-Nr.
13790

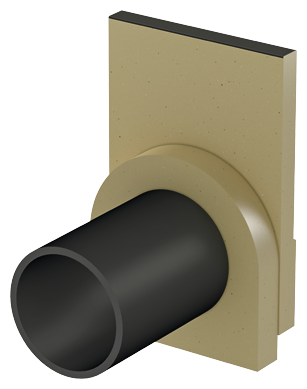

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Gusseisen EN-GJS
  • Baulänge 100 mm
  • Gewicht: 15,3 kg
Artikel-Nr.
130443

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Gusseisen EN-GJS
  • Baulänge 100 mm
  • Gewicht: 16,6 kg
Artikel-Nr.
130444

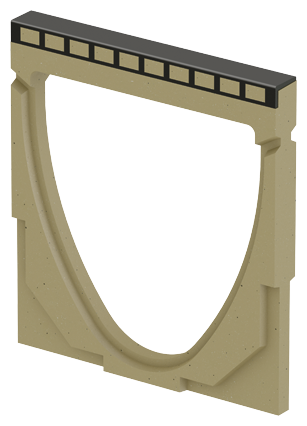

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 5,2 kg
Artikel-Nr.
13793

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 5,4 kg
Artikel-Nr.
13794

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 5,6 kg
Artikel-Nr.
13795

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 15.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 6 kg
Artikel-Nr.
13796

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 6,2 kg
Artikel-Nr.
13797

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg
Artikel-Nr.
7034.10.12

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg
Artikel-Nr.
3000679
