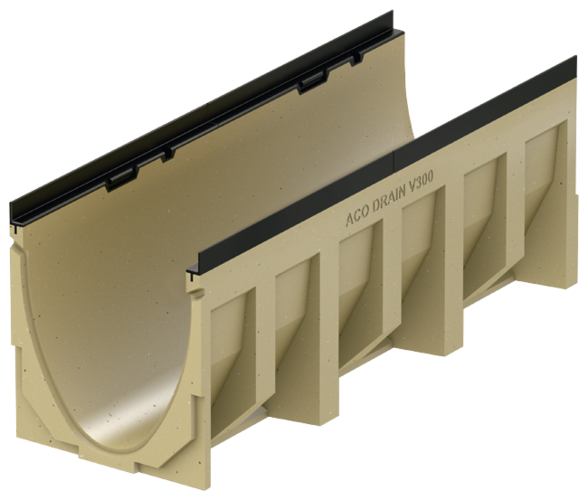

ACO DRAIN® Multiline - Rinnen ohne Sohlengefälle, 1000 mm

Produktvorteile

  • Leichter Polymerbeton mit glatter Oberfläche
  • Flüssigkeitsdicht, chemikalien-, frost- und tausalzbeständig
  • Optimaler Selbstreinigungseffekt
  • Schraublose Arretierung Drainlock®
  • Integrierter Kantenschutz

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Mit Drainlock®
  • Mit integriertem Kantenschutz
  • Mit V-Querschnitt
  • Lichte Weite 300 mm
  • Belastungsklassen A 15 bis E 600 gemäß ÖNORM EN 1433
  • Aus Polymerbeton
  • Mit ACO DRAIN® Sicherheitsfalz (SF) für flüssigkeitsdichte Verlegung
  • Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN 200 mit Lippenlayrinthdichtung (LLD) aus NBR
  • Wahlweise mit ausschlagbarer Vorformung und seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen (0,5 m Element)
  • Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
    • 10.0.2 passt zu Typ 10.0, 10.1

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
10003503850.064,3013530
4105.067,2013540
43510.069,8013550
46015.071,2013560
48520.074,6013570
10003503950.0.276,8013531
4205.0.279,9013541
44510.0.282,6013551
47015.0.286,1013561
49520.0.290,3013571

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
10003503850.064,3013630
4105.067,2013640
43510.069,8013650
46015.071,2013660
48520.074,6013670
10003503950.0.276,3013631
4205.0.279,9013641
44510.0.282,6013651
47015.0.286,1013661
49520.0.290,3013671

Ausführung Kantenschutz: Gusseisen

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
10003503850.066,3013730
4105.069,1013740
43510.071,7013750
46015.073,2013760
48520.076,5013770
10003503950.0.278,7013731
4205.0.281,8013741
44510.0.284,6013751
47015.0.288,1013761
49520.0.292,3013771
ACO Drainlock Abdeckroste

ACO Drainlock Roste, NW 300, Klasse B 125

ACO Drainlock Roste, NW 300, Klasse C 250

ACO Drainlock Roste, NW 300, Klasse C 250

ACO Drainlock Roste, NW 300, Klasse D 400

ACO Drainlock Roste, NW 300, Klasse D 400

ACO Drainlock Roste, NW 300, Klasse E 600

ACO Drainlock Roste, NW 300, Klasse E 600


Gusseisenroste Freestyle

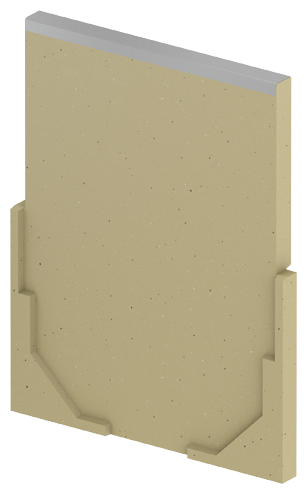

Kombistirnwand

Passend für
  • V 300 S 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 9,9 kg
Artikel-Nr.
13585

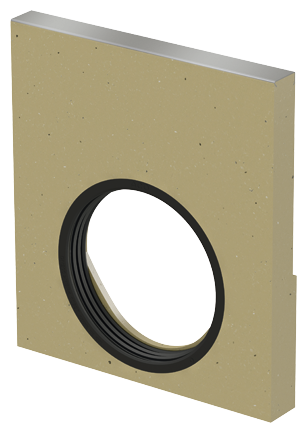

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 8,9 kg
Artikel-Nr.
13586

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 9,3 kg
Artikel-Nr.
13587

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 9,6 kg
Artikel-Nr.
13588

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 15.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 10,4 kg
Artikel-Nr.
13589

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 11,1 kg
Artikel-Nr.
13590

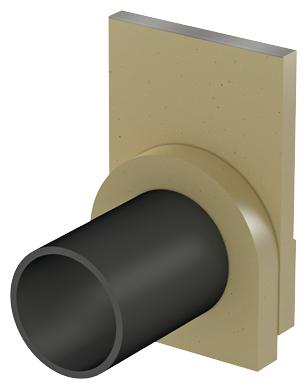

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 100 mm
  • Gewicht: 14,6 kg
Artikel-Nr.
130445

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 100 mm
  • Gewicht: 16,1 kg
Artikel-Nr.
130446

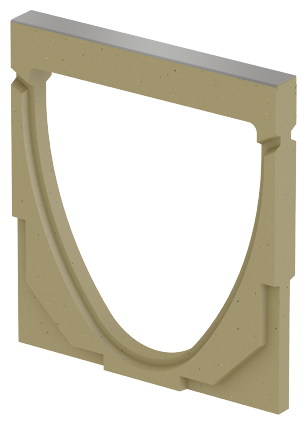

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 4,7 kg
Artikel-Nr.
13593

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 4,9 kg
Artikel-Nr.
13594

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 5,1 kg
Artikel-Nr.
13595

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 15.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 5,5 kg
Artikel-Nr.
13596

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 5,7 kg
Artikel-Nr.
13597

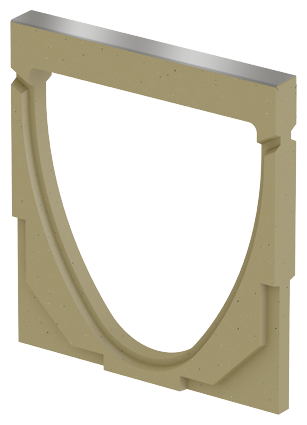

Kombistirnwand

Passend für
  • V 300 E 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Gewicht: 10 kg
Artikel-Nr.
13685

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 8,8 kg
Artikel-Nr.
13686

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 9,3 kg
Artikel-Nr.
13687

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 9,8 kg
Artikel-Nr.
13688

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 15.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 10,4 kg
Artikel-Nr.
13689

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 11,1 kg
Artikel-Nr.
13690

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Edelstahl
  • Baulänge 100 mm
  • Gewicht: 14,8 kg
Artikel-Nr.
130441

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Edelstahl
  • Baulänge 100 mm
  • Gewicht: 16,1 kg
Artikel-Nr.
130442

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 4,7 kg
Artikel-Nr.
13693

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 4,9 kg
Artikel-Nr.
13694

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 5,1 kg
Artikel-Nr.
13695

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 15.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 5,5 kg
Artikel-Nr.
13696

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 5,7 kg
Artikel-Nr.
13697

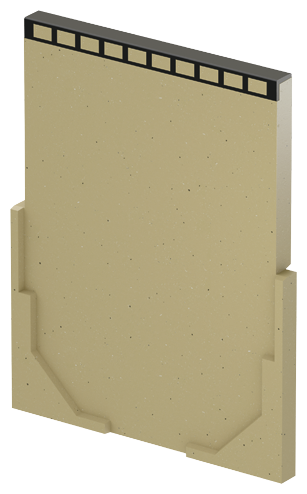

Kombistirnwand

Passend für
  • V 300 G 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 30 mm
  • Gewicht: 10,3 kg
Artikel-Nr.
13785

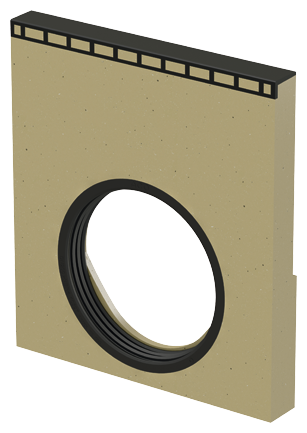

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 9,3 kg
Artikel-Nr.
13786

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 9,8 kg
Artikel-Nr.
13787

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 10,3 kg
Artikel-Nr.
13788

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 15.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 10,9 kg
Artikel-Nr.
13789

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 11,6 kg
Artikel-Nr.
13790

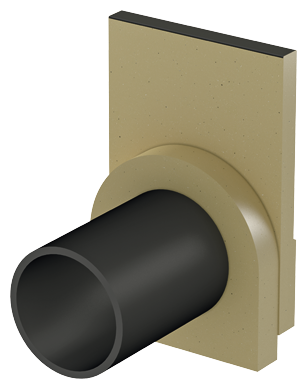

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Gusseisen EN-GJS
  • Baulänge 100 mm
  • Gewicht: 15,3 kg
Artikel-Nr.
130443

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Gusseisen EN-GJS
  • Baulänge 100 mm
  • Gewicht: 16,6 kg
Artikel-Nr.
130444

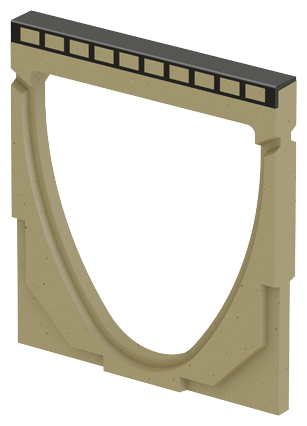

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 5,2 kg
Artikel-Nr.
13793

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 5,4 kg
Artikel-Nr.
13794

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 5,6 kg
Artikel-Nr.
13795

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 15.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 6 kg
Artikel-Nr.
13796

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 6,2 kg
Artikel-Nr.
13797

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg
Artikel-Nr.
7034.10.12

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg
Artikel-Nr.
3000679
