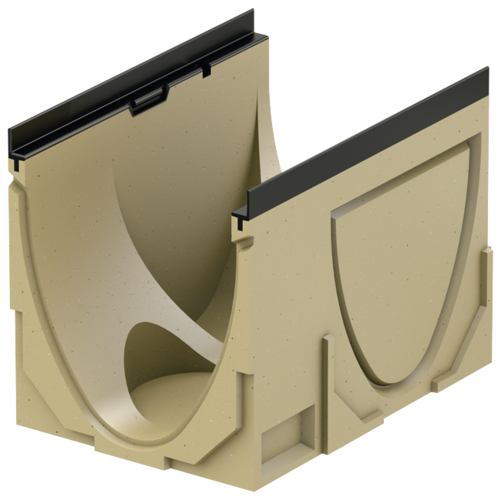

ACO DRAIN® Multiline - Rinnen ohne Sohlengefälle, 500 mm

Produktvorteile

  • Leichter Polymerbeton mit glatter Oberfläche
  • Flüssigkeitsdicht, chemikalien-, frost- und tausalzbeständig
  • Optimaler Selbstreinigungseffekt
  • Schraublose Arretierung Drainlock®
  • Integrierter Kantenschutz

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Mit Drainlock®
  • Mit integriertem Kantenschutz
  • Mit V-Querschnitt
  • Lichte Weite 300 mm
  • Belastungsklassen A 15 bis E 600 gemäß ÖNORM EN 1433
  • Aus Polymerbeton
  • Mit ACO DRAIN® Sicherheitsfalz (SF) für flüssigkeitsdichte Verlegung
  • Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN 200 mit Lippenlayrinthdichtung (LLD) aus NBR
  • Wahlweise mit ausschlagbarer Vorformung und seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen (0,5 m Element)
  • Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
    • 10.0.2 passt zu Typ 10.0, 10.1
  • Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss
  • Ausführung mit senkrechtem, flüssigkeitsdichtem Rohranschluss mit Lippenlabyrinthdichtung (LLD) aus NBR
  • Mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen
  • *) Rinnenkörper mit LLD-Rohranschluss haben eine 10 mm größere Bodenstärke als die anschließenden Rinnenkörper
    • Beispiel: Typ 5.0.2 passt zu Typ 5, 5.0, 5.1

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
5003503850.139,5013532
4105.141,5013542
43510.142,8013552
46015.146,0013562
48520.148,1013572
5003503950.240,3013533
4205.241,9013543
44510.243,4013553
47015.246,1013563
49520.248,1013573

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
5003503850.139,5013632
4105.141,5013642
43510.142,8013652
46015.146,0013662
48520.148,1013672
5003503950.240,3013633
4205.241,9013643
44510.243,4013653
47015.246,1013663
49520.248,1013673

Ausführung Kantenschutz: Gusseisen

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
5003503850.140,6013732
4105.142,6013742
43510.143,9013752
46015.147,1013762
48520.149,2013772
5003503950.241,4013733
4205.243,0013743
44510.244,5013753
47015.247,2013763
49520.249,2013773

Kombistirnwand

Passend für
  • V 300 S 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 30 mm
  • Gewicht: 9,9 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 8,9 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 9,3 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 9,6 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 15.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 10,4 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 40 mm
  • Gewicht: 11,1 kg

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 100 mm
  • Gewicht: 14,6 kg

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge 100 mm
  • Gewicht: 16,1 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 4,7 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 4,9 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 5,1 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 15.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 5,5 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 S 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Stahl verzinkt
  • Baulänge: 40 mm
  • Gewicht: 5,7 kg

Kombistirnwand

Passend für
  • V 300 E 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge 30 mm
  • Gewicht: 10 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 8,8 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 9,3 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 9,8 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 15.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 10,4 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz Edelstahl
  • Baulänge 40 mm
  • Gewicht: 11,1 kg

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Edelstahl
  • Baulänge 100 mm
  • Gewicht: 14,8 kg

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Edelstahl
  • Baulänge 100 mm
  • Gewicht: 16,1 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 4,7 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 4,9 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 5,1 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 15.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 5,5 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 E 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz Edelstahl
  • Baulänge: 40 mm
  • Gewicht: 5,7 kg

Kombistirnwand

Passend für
  • V 300 G 0. – 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 30 mm
  • Gewicht: 10,3 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 9,3 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 9,8 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 10,3 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 15.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 10,9 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 300 G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, flüssigkeitsdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 11,6 kg

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Gusseisen EN-GJS
  • Baulänge 100 mm
  • Gewicht: 15,3 kg

Stirnwand für Rinnenende (PE-HD Rohrstutzen)

Passend für
  • V 300 G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit eingegossenem PE-HD Rohrstutzen (SDR 17,6) DN/OD 225 für horizontalen, flüssigkeitsdichten Rohranschluss speziell für die Verwendung nach abZ geeignet
  • Mit Kantenschutz Gusseisen EN-GJS
  • Baulänge 100 mm
  • Gewicht: 16,6 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 5,2 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 5,4 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 5,6 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 15.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 6 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 300 G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Gewicht: 6,2 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg
