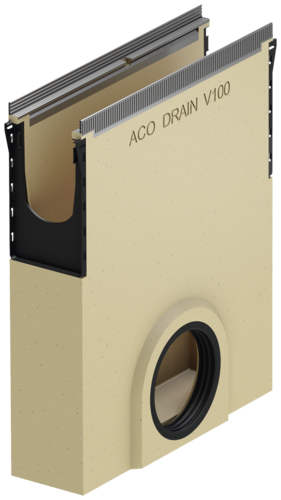

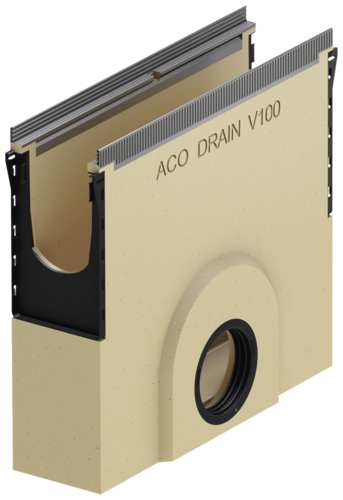

Einlaufkästen, 500 mm für ACO DRAIN® Multiline Seal in V 100

Produktvorteile

  • Robuster Rinnenkörper
  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Schraublose Rostarretierung Drainlock®

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Lichte Weite 100 mm
  • Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
  • Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
  • Mit Lippenlabyrinthdichtung (LLD) aus NBR für horizontalen, fl üssigkeitsdichten Rohranschluss DN/OD 110 oder DN/OD 160
  • Mit Anschlussadaptern für wasserdichten Rinnenanschluss
  • Mit Stirnwand (1 Stück) zum einseitigen, wasserdichten Verschließen des Einlaufkastens
  • Mit Schlammeimer aus Kunststoff PP
  • Ausführung Kurzform (KF) für Bauhöhe 0 – 10 oder Langform (LF) für Bauhöhe 0 – 20

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenRohranschlussGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][mm][kg]
50013546011026,90132391
16026,90132398
50013561011034,70132392
16034,70132399

Ausführung Kantenschutz: Edelstahl

AbmessungenRohranschlussGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][mm][kg]
50013546011026,00132491
16026,30132498
50013561011035,50132492
16035,20132499

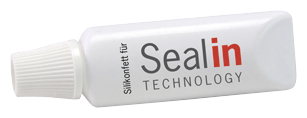

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Gewicht: 0,1 kg

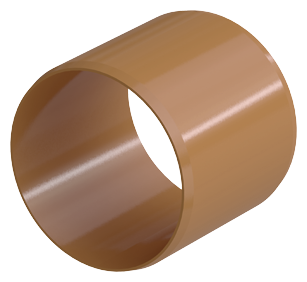

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
  • Hofablauf
Beschreibung
  • PVC
  • DN/OD 110
  • Länge: 100 mm
  • Gewicht: 0,1 kg

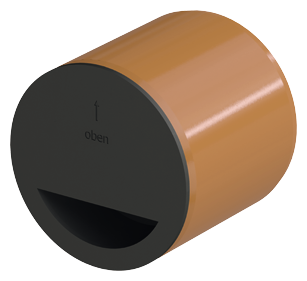

Geruchsverschluss

Passend für
  • Einlaufkästen mit Abgang DN/OD 110
Beschreibung
  • PP
  • DN/OD 110
  • Einteilig
  • Gewicht: 0,2 kg

Geruchsverschluss

Passend für
  • Einlaufkästen mit Abgang DN/OD 160
  • Punktablauf
Beschreibung
  • PVC
  • DN/OD 160
  • Gewicht: 1,9 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Rosthaken, klein

Passend für
  • Maschenrost Q+
  • Compositrost
  • Längsprofilrost
  • Längsstegrost
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Stahl, schwarz lackiert
  • Gewicht: 0,2 kg
