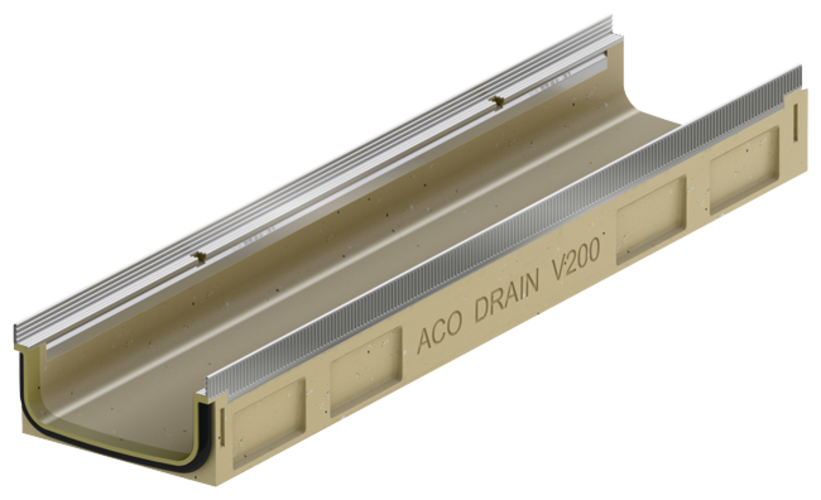

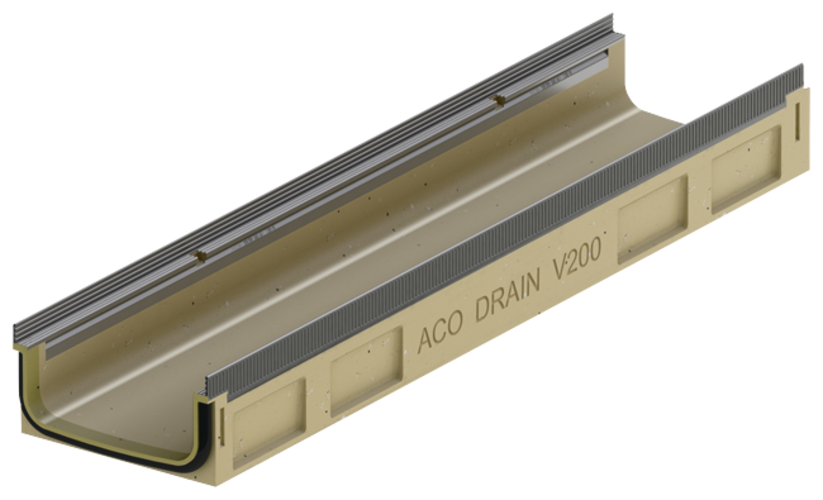

Flachrinne ohne Sohlengefälle, 1000 mm
Produktvorteile
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
- Serienmäßig mit EPDM-Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau
- Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
- Robuster Rinnenkörper
- Mit schraubloser Rostarretierung Drainlock®
Produktinformationen
- Entsprechend ÖNROM EN 1433
- Lichte Weite 200 mm
- Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
- Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
- Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
- Passende Kombinationen in der Bauhöhe (BH) bespielhaft anhand der Ausführung Stahl verzinkt sind:
- 133511 und 133512 (BH 120)
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
ACO Drainlock Roste, NW 200, Klasse B 125
ACO Drainlock Roste, NW 200, Klasse C 250
ACO SlotTop Schlitzrahmen, NW 200, Klasse C 250
ACO Drainlock Roste, NW 200, Klasse D 400
ACO SlotTop Schlitzrahmen, NW 200, Klasse D 400
ACO Drainlock Roste, NW 200, Klasse E 600
Gusseisenroste Freestyle
Silikonfett
Passend für
Seal in Technologie
- NW 100
- Typ 0.0: ca. 40 Rinnenstöße
- Typ 10.0: ca. 30 Rinnenstöße
- Typ 20.0: ca. 20 Rinnenstöße
- NW 150
- Typ 0.0: ca. 30 Rinnenstöße
- Typ 10.0: ca. 20 Rinnenstöße
- Typ 20.0: ca. 10 Rinnenstöße
- NW 200
- Typ 0.0: ca. 20 Rinnenstöße
- Typ 10.0: ca. 15 Rinnenstöße
- Typ 20.0: ca. 12 Rinnenstöße
- NW 300
- Typ 0.0: ca. 10 Rinnenstöße
- Typ 10.0: ca. 7 Rinnenstöße
- Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
- Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
- Inhalt: 23g
- Gewicht: 0,1 kg

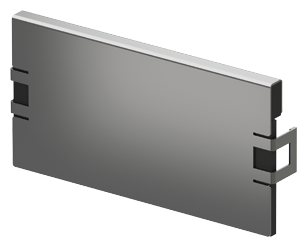

Stirnwand für Rinnenanfang (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Stahl verzinkt
- Baulänge 16 mm
- Gewicht: 0,5 kg

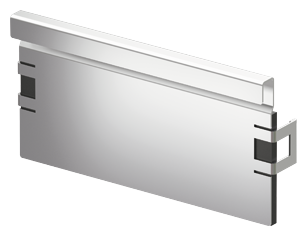

Stirnwand für Rinnenende (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Stahl verzinkt
- Baulänge 16 mm
- Gewicht: 0,5 kg

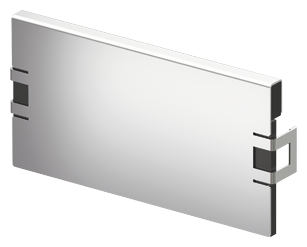

Stirnwand für Rinnenanfang (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Edelstahl
- Baulänge 16 mm
- Gewicht: 0,5 kg

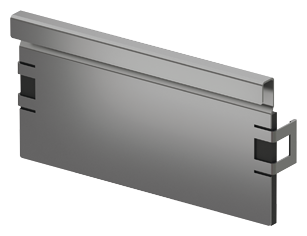

Stirnwand für Rinnenende (Flachrinne)
Passend für
- Multiline Sealin Flachrinnen
Beschreibung
- Mit Kantenschutz Edelstahl
- Baulänge 16 mm
- Gewicht: 0,5 kg
Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Gewicht: 5 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 13,1 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 14,4 kg
Brandschutz-Einsatz
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- Parkdeckabläufe Passavant aus Gusseisen
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Hinweis:
- Die Abflussleistung wird durch Einsatz reduziert
- Bei Kernlochbohrung muss Fit-in mit eingebaut werden
- aBG: Z-19.53-2439
- abZ: Z-19.17-2430
- Gewicht: 0,5 kg

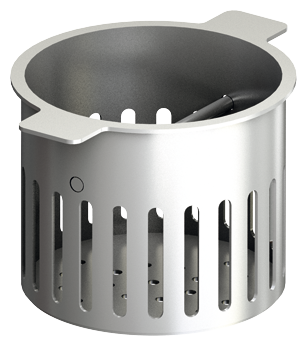

Herausnehmbarer Schmutzfang
Passend für
- Multiline Seal in Flachrinnen
- DN/OD 110
Beschreibung
- Für senkrechten Abgang DN/OD 110
- Edelstahl (V2A)
- Gewicht: 0,3 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Rosthaken, klein
Passend für
- Maschenrost Q+
- Compositrost
- Längsprofilrost
- Längsstegrost
Beschreibung
- Zum Ausheben der Abdeckroste
- Stahl, schwarz lackiert
- Gewicht: 0,2 kg
Rosthaken für Revisionsöffnung
Passend für
- Schlitzrahmen mit Revisionsöffnung
Beschreibung
- Zum Ausheben der Revisionsöffnung sind 2 Rosthaken nötig
- Stahl verzinkt
- Gewicht: 0,5 kg
