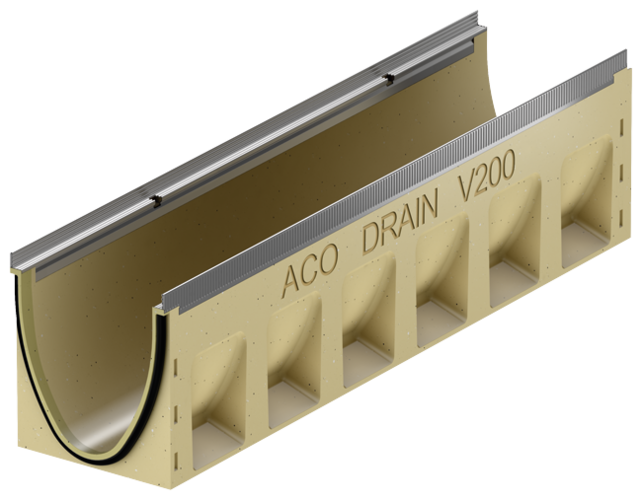

ACO DRAIN® Multiline Seal in - Rinnen mit Sohlengefälle, 1000 mm

Produktvorteile

  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01059)
    • Serienmäßig mit EPDM-Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Verbesserte Selbstreinigung durch V-Querschnitt und durchgängig glatte Rinnensohle
  • Robuster Rinnenkörper
  • Mit schraubloser Rostarretierung Drainlock®

Produktinformationen

  • Entsprechend ÖNROM EN 1433

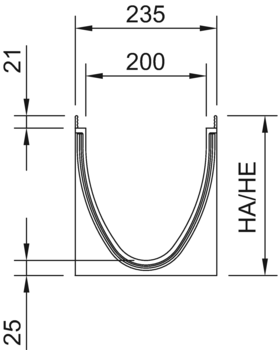

  • Lichte Weite 200 mm
  • Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
  • Kantenschutzausführung wahlweise Stahl verzinkt oder Edelstahl V2A (1.4301); Edelstahl V4A (1.4404) ohne Seal in Technologie auf Anfrage erhältlich
  • Zur Verlegung mit integriertem Sohlengefälle 0,5 %
  • Typ 1-10 für bis zu 10 m Stranglänge
  • Jeder Typ direkt an Einlaufkasten anschließbar
  • Kombinationsmöglichkeiten für den Rinnenkörper:
    • Typ 5 – 5.0 – 5.0.2 – 5.1 – 5.2
    • Typ 10 – 10.0 – 10.0.2 – 10.1 – 10.2
  • Zur Verlegung mit integriertem Sohlengefälle 0,5 %
  • Typ 1-10 für bis zu 10 m Stranglänge
  • Ausschließlich Typ 5 und 10 sind direkt an den Einlaufkasten anschließbar
  • Kombinationsmöglichkeiten für den Rinnenkörper:
    • Typ 5 – 5.0 – 5.0.2 – 5.1 – 5.2
    • Typ 10 – 10.0 – 10.0.2 – 10.1 – 10.2

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihrer Entwässerungsanlage oder suchen den richtigen Ansprechpartner Ihrer Region?

HIER finden Sie Ihren richtigen Ansprechpartner!

Ausführung Kantenschutz: Stahl verzinkt

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000235265 / 270141,40133501
270 / 275241,90133502
275 / 280342,50133503
280 / 285443,00133504
285 / 290543,40133505
290 / 295644,00133506
295 / 300744,50133507
300 / 305845,10133508
305 / 310945,60133509
310 / 3151046,00133510

Ausführung Kantenschutz: Edelstahl

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
1000235265 / 270142,70133701
270 / 275243,30133702
275 / 280343,80133703
280 / 285444,40133704
285 / 290544,80133705
290 / 295645,30133706
295 / 300745,90133707
300 / 305846,40133708
305 / 310947,00133709
310 / 3151047,40133710

Endkappe für Schlitzrahmen

Beschreibung
  • Gewicht: 0,1 kg

Endkappe für Schlitzrahmen

Beschreibung
  • Gewicht: 0,2 kg

Kombistirnwand

Beschreibung
  • Gewicht: 5,6 kg

Kombistirnwand

Beschreibung
  • Gewicht: 5,6 kg

Silikonfett

Beschreibung
  • Gewicht: 0,1 kg

Zwischenelement (Edelstahl)

Beschreibung
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Beschreibung
  • Gewicht: 13,1 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
  • Gewicht: 14,4 kg

Brandschutz-Einsatz

Beschreibung
  • Gewicht: 0,5 kg

Polyesterklebemasse

Beschreibung
  • Gewicht: 0,9 kg

Rosthaken

Beschreibung
  • Gewicht: 0,3 kg

Rosthaken, klein

Beschreibung
  • Gewicht: 0,2 kg

Rosthaken für Revisionsöffnung

Beschreibung
  • Gewicht: 0,5 kg

Trafo Eyeleds

Beschreibung
  • Gewicht: 0,5 kg

Splitter Eyeleds

Beschreibung
  • Gewicht: 0,1 kg

Splitter Eyeleds

Beschreibung
  • Gewicht: 0,1 kg

Splitter Eyeleds

Beschreibung
  • Gewicht: 0,1 kg

Splitter Eyeleds (Endstück)

Beschreibung
  • Gewicht: 0,1 kg

Verlängerungskabel Eyeleds

Beschreibung
  • Gewicht: 0,1 kg

Verlängerungskabel Eyeleds

Beschreibung
  • Gewicht: 0,2 kg

Basisset Lichtpunkt

Beschreibung
  • Gewicht: 3 kg

Basisset Lichtpunkt

Beschreibung
  • Gewicht: 3 kg

Kabel Lichtpunkt

Beschreibung
  • Gewicht: 0,2 kg

Kabel Lichtpunkt

Beschreibung
  • Gewicht: 0,7 kg

Kabel Lichtpunkt

Beschreibung
  • Gewicht: 1,7 kg

Erweiterungsset Lichtpunkt

Beschreibung
  • Gewicht: 1,1 kg

Erweiterungsset Lichtpunkt

Beschreibung
  • Gewicht: 1,1 kg
