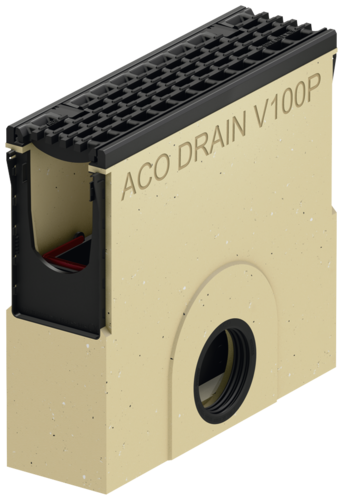

Einlaufkästen, 500 mm
Produktvorteile
- Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
- Serienmäßig mit EPDM -Dichtung im Rinnenstoß
- Rinnenkörper aus beständigem ACO Polymerbeton
- Gewohnt einfacher Einbau
- Für den Grundwasserschutz
- Für den Bauwerksschutz
- Für ein kontrolliertes Regenwassermanagement
- Mit hydraulisch optimiertem Längsstabrost aus Gusseisen
- NEU: Mit selbstsichernder Verriegelung Powerlock und integrierter Dämpfung
- Abdeckroste und Kantenschutz KTL-beschichtet
- Verbesserte Selbstreinigung durch V -Querschnitt und durchgängig glatte Rinnensohle
Produktinformationen
Entsprechend ÖNORM EN 1433
Nennweite 100 mm
Klassen A 15 – F 900
Mit Kantenschutz 12 mm aus Gusseisen
Einlaufquerschnitt: 368 cm2/m
Maß der Einlauföffnung: 30x12 mm
- Mit Lippenlabyrinthdichtung (LLD) aus NBR für horizontalen, flüssigkeitsdichten Rohranschluss DN/OD 110 oder DN/OD 160
- Mit Anschlussadaptern für wasserdichten Rinnenanschluss
- Mit Stirnwand (1 Stück) zum einseitigen, wasserdichten Verschließen des Einlaufkastens
- Mit Schlammeimer aus Kunststoff PP
- Ausführung Kurzform (KF) für Bauhöhe 0 – 10 oder Langform (LF) für Bauhöhe 0 – 20
Infobox
Fragen Sie uns!
Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?
Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.
Laubfang
Passend für
- Rinnenkörper mit Abgang DN/OD 110
Beschreibung
- DN/OD 110
- Gewicht: 0,5 kg
Kombistirnwand
Passend für
- V 100 P/G 0. - 20.
Beschreibung
- Für Rinnenanfang und –ende
- Aus Polymerbeton
- Mit Kantenschutz schwarz beschichtet
- Baulänge 25 mm
- Gewicht: 1,7 kg
- Gewicht: 1,7 kg
Silikonfett
Passend für
Seal in Technologie
- NW 100
- Typ 0.0: ca. 40 Rinnenstöße
- Typ 10.0: ca. 30 Rinnenstöße
- Typ 20.0: ca. 20 Rinnenstöße
- NW 150
- Typ 0.0: ca. 30 Rinnenstöße
- Typ 10.0: ca. 20 Rinnenstöße
- Typ 20.0: ca. 10 Rinnenstöße
- NW 200
- Typ 0.0: ca. 20 Rinnenstöße
- Typ 10.0: ca. 15 Rinnenstöße
- Typ 20.0: ca. 12 Rinnenstöße
- NW 300
- Typ 0.0: ca. 10 Rinnenstöße
- Typ 10.0: ca. 7 Rinnenstöße
- Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
- Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
- Inhalt: 23g
- Gewicht: 0,1 kg
Geruchsverschluss
Passend für
- Multiline Seal in
- Deckline P
- PowerDrain Seal in
- PowerDrain Performance
Beschreibung
- Edelstahl (V2A)
- DN/OD 110
- Gewicht: 0,4 kg
Laubfang
Passend für
- Rinnenkörper mit Abgang DN/OD 110
Beschreibung
- DN/OD 110
- Gewicht: 0,5 kg
Rohrstutzen
Passend für
- Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
- Hofablauf
Beschreibung
- PVC
- DN/OD 110
- Länge: 100 mm
- Gewicht: 0,1 kg
Geruchsverschluss
Passend für
- Einlaufkästen mit Abgang DN/OD 160
- Punktablauf
Beschreibung
- PVC
- DN/OD 160
- Gewicht: 1,9 kg
Rosthaken
Passend für
- Abdeckroste
Beschreibung
- Zum Ausheben der Abdeckroste
- Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
- Stahl verzinkt
- Gewicht: 0,3 kg
Zwischenelement (Edelstahl)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Edelstahl
- Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
- Mit Sickeröffnungen
- DN/OD 110
- Gewicht: 5 kg
Zwischenelement (Gusseisen)
Passend für
- Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
- Gusseisen EN-GJS
- Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
- MIt Sickeröffnungen
- Gewicht: 13,1 kg
Brandschutz-Einsatz
Passend für
- Flachdachabläufe Passavant Spin aus Gusseisen
- Parkdeckabläufe Passavant aus Gusseisen
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Hinweis:
- Die Abflussleistung wird durch Einsatz reduziert
- Bei Kernlochbohrung muss Fit-in mit eingebaut werden
- aBG: Z-19.53-2439
- abZ: Z-19.17-2430
- Gewicht: 0,5 kg
