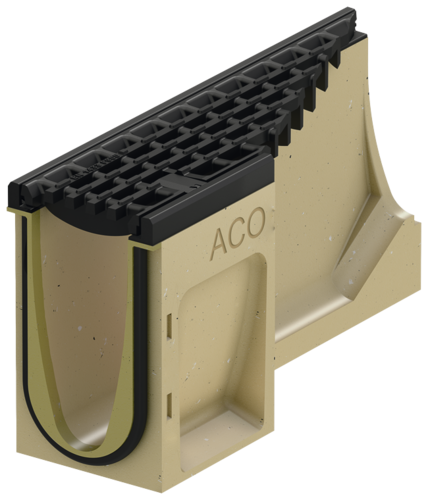

Rinnenkörper mit Sohlensprung (5 cm), 500 mm

Produktvorteile

  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
    • Serienmäßig mit EPDM -Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Für den Grundwasserschutz
  • Für den Bauwerksschutz
  • Für ein kontrolliertes Regenwassermanagement
  • Mit hydraulisch optimiertem Längsstabrost aus Gusseisen
  • NEU: Mit selbstsichernder Verriegelung Powerlock und integrierter Dämpfung
  • Abdeckroste und Kantenschutz KTL-beschichtet
  • Verbesserte Selbstreinigung durch V -Querschnitt und durchgängig glatte Rinnensohle

Produktinformationen

Entsprechend ÖNORM EN 1433

Nennweite 100 mm

Klassen A 15 – F 900

Mit Kantenschutz 12 mm aus Gusseisen

Einlaufquerschnitt: 368 cm2/m

Maß der Einlauföffnung: 30x12 mm

  • Zur Überbrückung des Sohlengefälles bei Verlegung im Stufengefälle
  • Von 10. - 20. (Sohlensprung von 50 mm)
  • Aus Polymerbeton

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreite
[mm][mm][kg]
50015310-2022,90153675

Laubfang

Passend für
  • Rinnenkörper mit Abgang DN/OD 110
Beschreibung
  • DN/OD 110
  • Gewicht: 0,5 kg

Kombistirnwand

Passend für
  • V 100 P/G 0. - 20.
Beschreibung
  • Für Rinnenanfang und –ende
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 25 mm
  • Gewicht: 1,7 kg
  • Gewicht: 1,7 kg

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Gewicht: 0,1 kg

Geruchsverschluss

Passend für
  • Multiline Seal in
  • Deckline P
  • PowerDrain Seal in
  • PowerDrain Performance
Beschreibung
  • Edelstahl (V2A)
  • DN/OD 110
  • Gewicht: 0,4 kg

Laubfang

Passend für
  • Rinnenkörper mit Abgang DN/OD 110
Beschreibung
  • DN/OD 110
  • Gewicht: 0,5 kg

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
  • Hofablauf
Beschreibung
  • PVC
  • DN/OD 110
  • Länge: 100 mm
  • Gewicht: 0,1 kg

Geruchsverschluss

Passend für
  • Einlaufkästen mit Abgang DN/OD 160
  • Punktablauf
Beschreibung
  • PVC
  • DN/OD 160
  • Gewicht: 1,9 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste
  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 13,1 kg

Brandschutz-Einsatz

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • Parkdeckabläufe Passavant aus Gusseisen
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Hinweis:
    • Der Abflusswert wird durch Einsatz reduziert
    • Bei Kernlochbohrung muss Fit-in mit eingebaut werden
  • aBG: Z-19.53-2439
  • abZ: Z-19.17-2430
  • Gewicht: 0,5 kg
