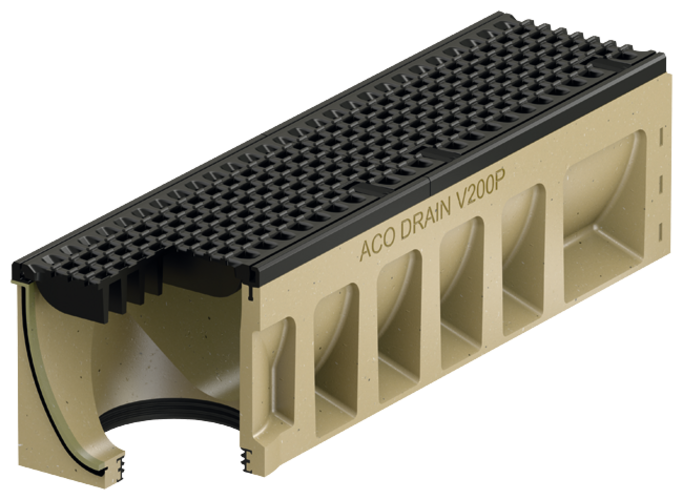

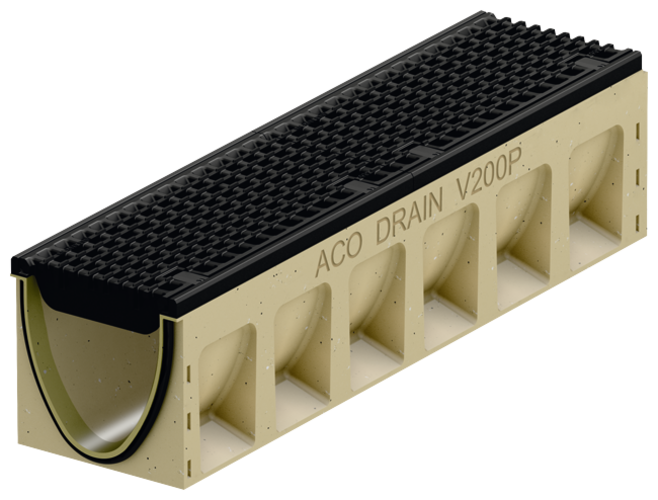

Rinnenkörper ohne Sohlengefälle, 1000 mm

Produktvorteile

  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
    • Serienmäßig mit EPDM -Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Für den Grundwasserschutz
  • Für den Bauwerksschutz
  • Für ein kontrolliertes Regenwassermanagement
  • Mit hydraulisch optimiertem Längsstabrost aus Gusseisen
  • NEU: Mit selbstsichernder Verriegelung Powerlock und integrierter Dämpfung
  • Abdeckroste und Kantenschutz KTL-beschichtet
  • Verbesserte Selbstreinigung durch V -Querschnitt und durchgängig glatte Rinnensohle

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Nennweite 200 mm
  • Klassen A 15 – F 900
  • Mit Kantenschutz 12 mm aus Gusseisen
  • Einlaufquerschnitt: 721 cm2/m
  • Maß der Einlauföffnung: 28,5x13,5 mm
  • Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 200 mit Lippenlabyrinthdichtung (LLD) aus NBR
  • Wahlweise mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen (Adapter nötig, siehe Zubehör)
  • Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
    • 0.0 – 0.0.2 – 0.1 – 0.2

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe

Anfang/Ende
[mm][mm][mm][kg]
10002532550.075,40153930
2805.078,40153940
30510.081,30153950
35520.087,20153970
2650.0.277,60153934
2905.0.280,70153944
31510.0.283,80153954
36520.0.290,00153974
5002532550.138,30153932
2805.139,80153942
30510.141,40153952
35520.144,50153972
2650.238,30153933
2905.241,40153943
31510.241,40153953
36520.244,50153973

Kombistirnwand

Passend für
  • V 200 P/G 0. - 20.
Beschreibung
  • Für Rinnenanfang und -ende
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 30 mm
  • Gewicht: 5,5 kg
Artikel-Nr.
152485

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 P/G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 4,2 kg
Artikel-Nr.
152446

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 P/G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 4,8 kg
Artikel-Nr.
152447

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 P/G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 5,4 kg
Artikel-Nr.
152448

Stirnwand für Rinnenende (LLD)

Passend für
  • V 200 P/G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 6,7 kg
Artikel-Nr.
152449

Adapter für Fließrichtungswechsel

Passend für
  • V 200 P/G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 3,4 kg
Artikel-Nr.
152456

Adapter für Fließrichtungswechsel

Passend für
  • V 200 P/G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 3,5 kg
Artikel-Nr.
152457

Adapter für Fließrichtungswechsel

Passend für
  • V 200 P/G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 3,7 kg
Artikel-Nr.
152458

Adapter für Fließrichtungswechsel

Passend für
  • V 200 P/G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 4 kg
Artikel-Nr.
152459

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 P/G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 3,5 kg
Artikel-Nr.
152466

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 P/G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 3,7 kg
Artikel-Nr.
152467

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 P/G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 3,9 kg
Artikel-Nr.
152468

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 200 P/G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 200 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40mm
  • Gewicht: 4,3 kg
Artikel-Nr.
152469

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 14,4 kg
Artikel-Nr.
7036.10.12
