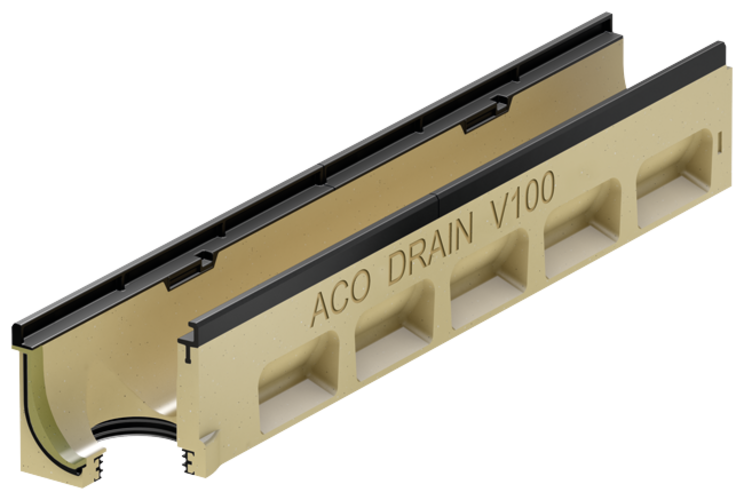

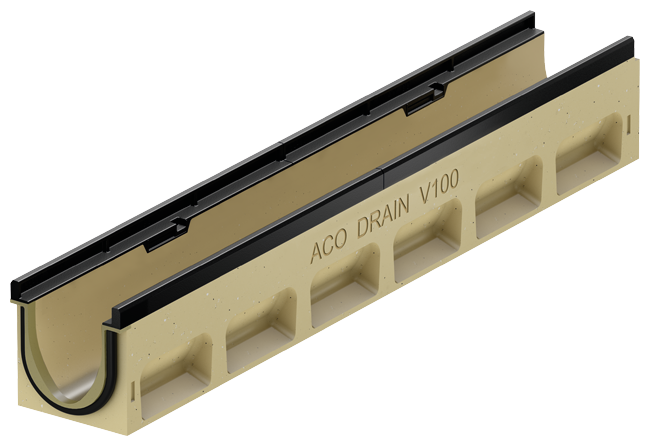

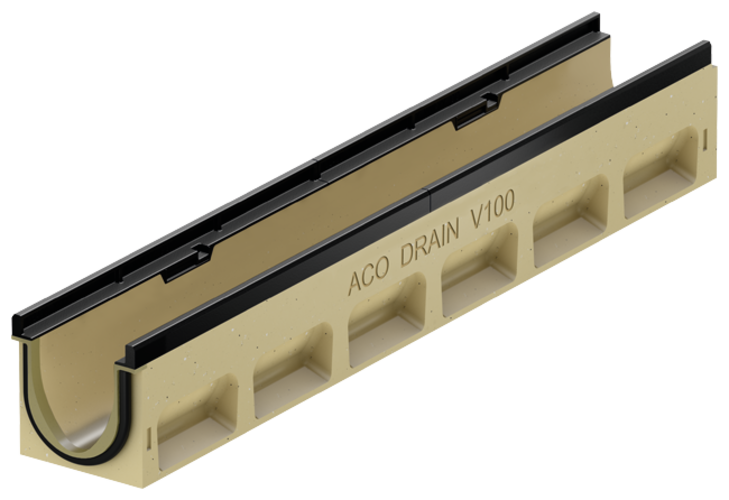

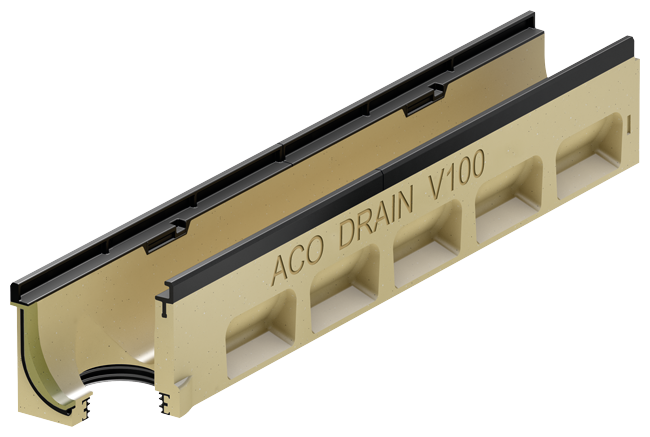

ACO DRAIN® PowerDrain Seal in - Rinnen ohne Sohlengefälle, 1000 mm

Produktvorteile

  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
    • Serienmäßig mit EPDM -Dichtung im Rinnenstoß
    • Rinnenkörper aus beständigem ACO Polymerbeton
    • Gewohnt einfacher Einbau
  • Verbesserte Selbstreinigung durch V -Querschnitt und durchgängig glatte Rinnensohle
  • Schraublose Rostarretierung Drainlock®
  • Wasserdichter Rinnenstrang durch Seal in Technologie (gemäß IKT-Prüfsiegel D01185)
  • Serienmäßig mit EPDM -Dichtung im Rinnenstoß
  • Rinnenkörper aus beständigem ACO Polymerbeton
  • Gewohnt einfacher Einbau
  • Verbesserte Selbstreinigung durch V -Querschnitt und durchgängig glatte Rinnensohle
  • Schraublose Rostarretierung Drainlock®

Produktinformationen

  • Entsprechend ÖNORM EN 1433
  • Lichte Weite 100 mm

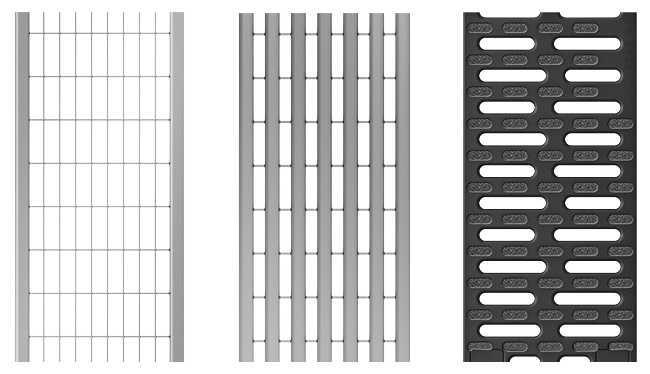

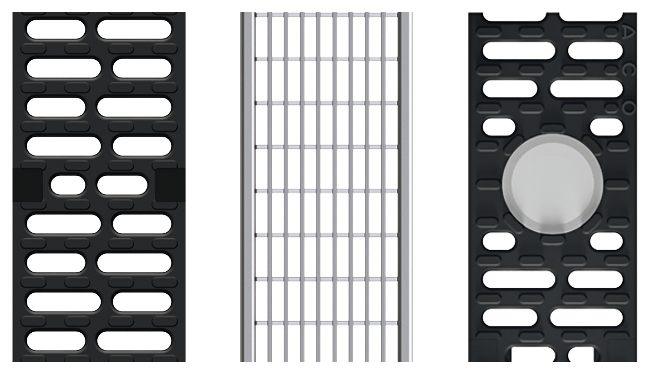

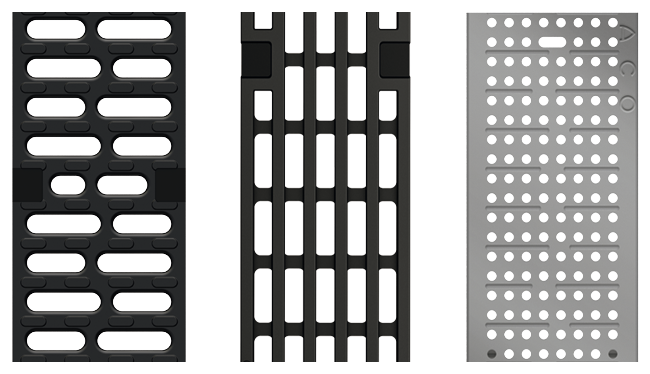

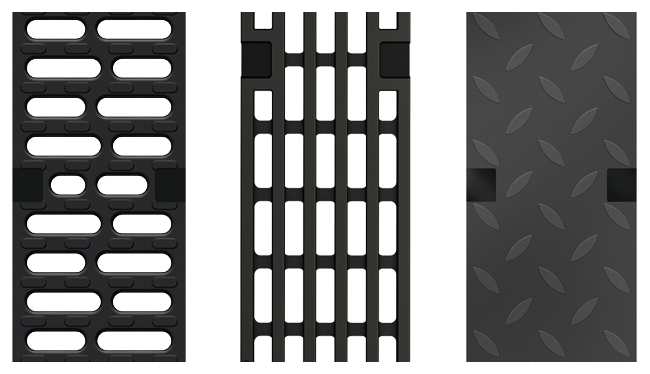

  • Belastungsklassen A 15 – E 600 gemäß ÖNORM EN 1433
  • Mit Kantenschutz 12 mm aus Gusseisen
  • Wahlweise mit oder ohne senkrechtem, flüssigkeitsdichtem Rohranschluss DN/OD 110 mit Lippenlabyrinthdichtung (LLD) aus NBR
  • Wahlweise mit seitlichen Vorformungen für Eck-, T- und Kreuzverbindungen (Adapter nötig, siehe Zubehör)
  • Kombinationsmöglichkeiten für den Rinnenkörper (Beispiel):
    • 0.0 – 0.0.2 – 0.1 – 0.2

Infobox

Fragen Sie uns!

Sie benötigen Hilfe bei der Bemessung und Planung Ihres Projektes oder suchen den richtigen Ansprechpartner Ihrer Region?

Ihren richtigen Ansprechpartner finden Sie unter www.aco.at/kontakt.

Ausführung Kantenschutz: Gusseisen

AbmessungenTypGewichtArtikel-Nr.Merken
LängeBreiteHöhe
[mm][mm][mm][kg]
10001531550.024,60132930
1805.026,80132940
20510.029,20132950
25520.033,90132970
10001531600.0.225,60132934
1855.0.228,10132944
21010.0.230,60132954
26020.0.235,80132974
5001531550.112,60132932
1805.113,80132942
20510.115,10132952
25520.117,60132972
5001531600.213,20132933
1855.214,70132943
21010.216,10132953
26020.219,00132973

Zwischenelement (Edelstahl)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 110
Beschreibung
  • Edelstahl
  • Mit Pressdichtungsflansch zum Anschluss von Dichtungsbahnen
  • Mit Sickeröffnungen
  • DN/OD 110
  • Gewicht: 5 kg

Zwischenelement (Gusseisen)

Passend für
  • Rinnenkörper mit senkrechtem Abgang DN/OD 160
Beschreibung
  • Gusseisen EN-GJS
  • Mit Pressdichtungsflansch zu Anschluss von Dichtungsbahnen
  • MIt Sickeröffnungen
  • Gewicht: 14,4 kg

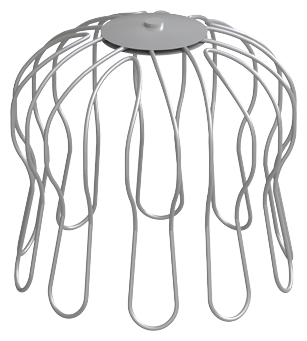

Laubfang

Passend für
  • Rinnenkörper mit Abgang DN/OD 110
Beschreibung
  • DN/OD 110
  • Gewicht: 0,5 kg

Kombistirnwand

Passend für
  • V 100 P/G 0. - 20.
Beschreibung
  • Für Rinnenanfang und –ende
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 25 mm
  • Gewicht: 1,7 kg
  • Gewicht: 1,7 kg

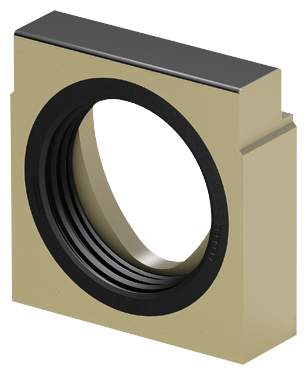

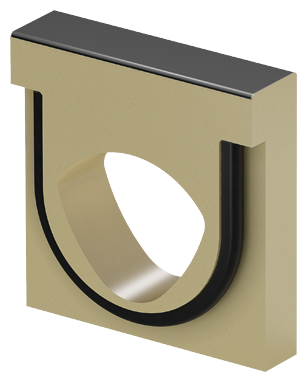

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 P/G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 1,6 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 P/G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 2 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 P/G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 2,3 kg

Stirnwand für Rinnenende (LLD)

Passend für
  • V 100 P/G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit integrierter Lippenlabyrinthdichtung (LLD) DN/OD 110 für horizontalen, wasserdichten Rohranschluss
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 40 mm
  • Gewicht: 3,1 kg

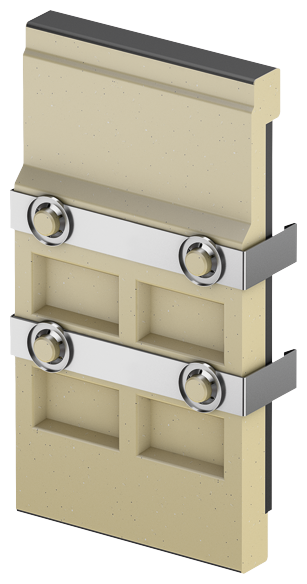

Adapter für Fließrichtungswechsel

Passend für
  • V 100 P/G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,5 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 P/G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,6 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 P/G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,7 kg

Adapter für Fließrichtungswechsel

Passend für
  • V 100 P/G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge: 40 mm
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 2 kg

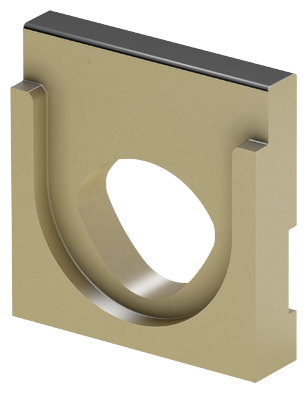

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 P/G 0.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 25 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,3 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 P/G 5.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 25 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,4 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 P/G 10.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 25 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,5 kg

Adapter für Eck-, T- und Kreuzverbindungen

Passend für
  • V 100 P/G 20.
Beschreibung
  • Aus Polymerbeton
  • Mit Kantenschutz schwarz beschichtet
  • Baulänge 25 mm
  • Zum wasserdichten Anschluss von Eck-, T- und Kreuzverbindungen
  • Zum Ankleben an den Rinnenkörper
  • Gewicht: 1,7 kg

Silikonfett

Passend für

Seal in Technologie

  • NW 100
    • Typ 0.0: ca. 40 Rinnenstöße
    • Typ 10.0: ca. 30 Rinnenstöße
    • Typ 20.0: ca. 20 Rinnenstöße
  • NW 150
    • Typ 0.0: ca. 30 Rinnenstöße
    • Typ 10.0: ca. 20 Rinnenstöße
    • Typ 20.0: ca. 10 Rinnenstöße
  • NW 200
    • Typ 0.0: ca. 20 Rinnenstöße
    • Typ 10.0: ca. 15 Rinnenstöße
    • Typ 20.0: ca. 12 Rinnenstöße
  • NW 300
    • Typ 0.0: ca. 10 Rinnenstöße
    • Typ 10.0: ca. 7 Rinnenstöße
    • Typ 20.0: ca. 5 Rinnenstöße
Beschreibung
  • Entspricht der Leitlinie des UBA für Sanitärschmierstoffe, lebenmitteltechnischer Schmierstoff gemäß EN ISO 21469, Trinkwasser geeignet, O-Ring verträglich
  • Inhalt: 23g
  • Gewicht: 0,1 kg

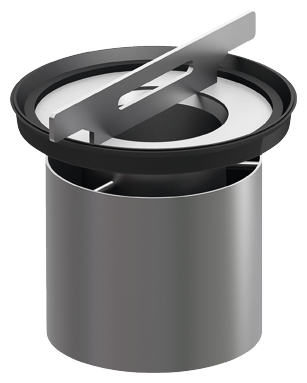

Geruchsverschluss

Passend für
  • Multiline Seal in
  • Deckline P
  • PowerDrain Seal in
  • PowerDrain Performance
Beschreibung
  • Edelstahl (V2A)
  • DN/OD 110
  • Gewicht: 0,4 kg

Laubfang

Passend für
  • Rinnenkörper mit Abgang DN/OD 110
Beschreibung
  • DN/OD 110
  • Gewicht: 0,5 kg

Rohrstutzen

Passend für
  • Rinnenkörper und Einlaufkästen mit Abgang DN/OD 110
  • Hofablauf
Beschreibung
  • PVC
  • DN/OD 110
  • Länge: 100 mm
  • Gewicht: 0,1 kg

Rosthaken

Passend für
  • Abdeckroste
Beschreibung
  • Zum Ausheben der Abdeckroste

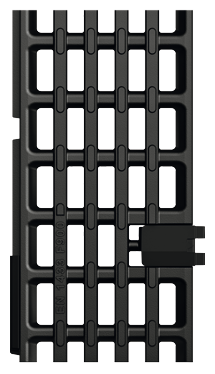

  • Zum Öffnen der Verriegelung Powerlock (2 Stück erforderlich)
  • Stahl verzinkt
  • Gewicht: 0,3 kg
